Benutzeroberfläche

Die webbasierte Benutzeroberfläche besteht aus unterschiedlichen, in der Anordnung frei konfigurierbaren Fenstern.

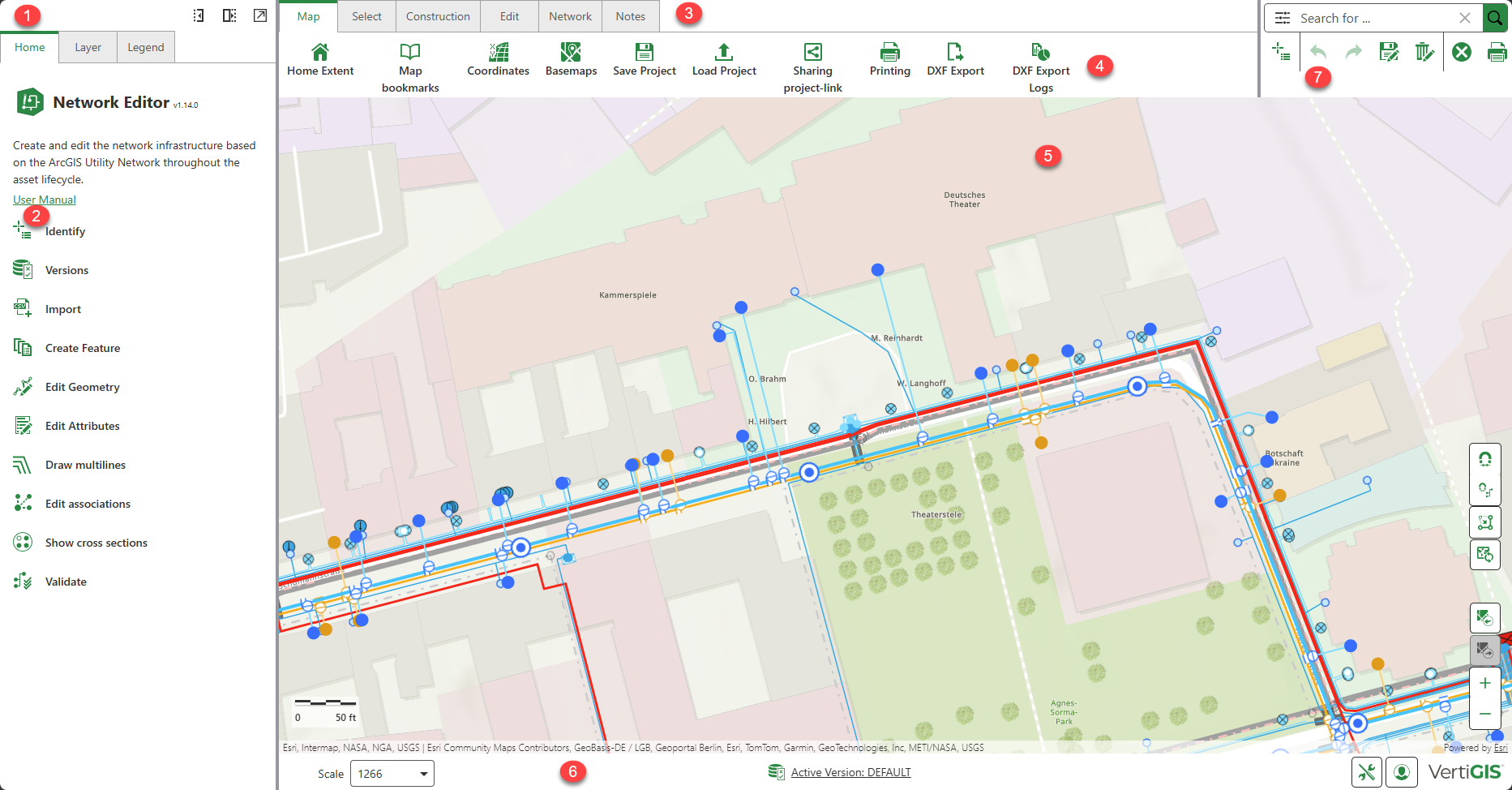

Im Auslieferungszustand sind die Fenster wie im Bild unten angeordnet. Sie dienen somit lediglich zur Darstellung und Erläuterung der einzelnen Fensterkomponenten und ihren Bezeichnungen.

Aktionsmenüs, die zu Funktionen gehören, werden entsprechend dem Auslieferungsstatus beschrieben. Sie können bei Bedarf individuell über die App.JSON konfiguriert werden.

Seitenbereich (1)

Beim Start der Anwendung enthält der linke Seitenbereich Registerkarten, die den Zugriff auf folgende Komponenten ermöglichen:

Registerkarten	Komponenten
Startseite	Schnellzugriff auf die häufig verwendete Funktion •Identifizieren sowie auf die zentralen Komponenten dieser Lösung •Versionen •Importieren •Feature erstellen •Geometrie bearbeiten •Attribute bearbeiten •Mehrlinien zeichnen •Zuordnungen bearbeiten •Querschnitte anzeigen •Überprüfen Dieser Bereich kann individuell angepasst werden.
Layer	Übersicht über alle verfügbaren Layer im Projekt mit den folgenden Funktionen: •Fügen Sie dem Projekt Layer aus einer Sammlung vom Portal, einer CSV-/XLSX-Datei, einer Shapefile, einer DXF-Datei oder einer KML-Datei hinzu. •Steuerung der Reihenfolge, Sichtbarkeit und Transparenz der Layer in der Karte. •Layer-Schieberegler, um Layer in der Karte direkt zu vergleichen. •Zoom-Funktionen für den gesamten Ausschnitt oder sichtbaren Maßstab des Layers, Beschriftungen ein- bzw. ausschalten, Style der Layer bearbeiten. •Messpunkte in Feature-Layer aus einer CSV-Datei importieren.
Legende	Symbole der im aktuellen Kartenausschnitt enthaltenen Objekte anzeigen.
Ergebnisse	Sobald Ergebnisse einer Suche oder Abfrage verfügbar sind, werden diese hier angezeigt. Die Ergebnisse können einzeln, gruppiert oder mit unterschiedlichem Zeilenabstand dargestellt werden. Über „Einschränken“ öffnet sich eine Filtermöglichkeit, um die Darstellung der Ergebnisse differenzierter zu steuern. Ein ergebnisabhängiges Aktionsmenü eröffnet eine Vielzahl an weiteren Funktionen in Abhängigkeit der angezeigten Layer, wie z. B. •Auf Ergebnisse zoomen. •Ergebnisse in der Karte hervorheben. •Zur Tabellenansicht mit zahlreichen Funktions-, Konfigurations- und Filtermöglichkeiten wechseln. •In CSV, XLSX, Shapefile exportieren. •Ergebnisse entfernen.
Werden z. B. die folgenden Funktionen verwendet, wird jeweils eine weitere Registerkarte für die Anwendung dieser Funktion geöffnet: Versionen, Feature erstellen, Topologie prüfen, Zuordnungen, Konstruktionsfunktionen, Abfrage-Generator

Der linke Seitenbereich kann aus Platzgründen über die Schaltflächen rechts oben minimiert, maximiert oder abgedockt werden.

Zentrale Komponenten von Networks Editor (2)

Über den Bereich Startseite kann der schnelle Zugriff auf zentrale Komponenten erfolgen. Die Network Editor Standardkonfiguration umfasst:

•Identifizieren

•Versionen

•Importieren

•Feature erstellen

•Geometrie bearbeiten

•Attribute bearbeiten

•Mehrlinien zeichnen

•Zuordnungen bearbeiten

•Querschnitte anzeigen

•Überprüfen

Alternativ können einige dieser Funktionen über die Werkzeugleiste und den Schnellzugriff ausgeführt werden.

Dieser Bereich kann individuell angepasst werden.

Werkzeuggruppen (3) und Werkzeugleisten (4)

Die Registerkarten Karte, Auswählen, Konstruktion, Bearbeiten, Netzwerk und Notizen dienen zum Zugriff auf die zentralen Komponenten von Network Editor und VertiGIS Studio Web. Sie bieten jeweils eigene Werkzeugleisten.

Weitere Funktionen können unter Berücksichtigung der Lizenzierungsbedingungen aus VertiGIS Studio hinzu konfiguriert werden.

Werkzeuggruppe	Schaltfläche	Beschreibung
Karte	Startausschnitt	Navigieren Sie zu einem vordefinierten Ausschnitt.
	Karten-Lesezeichen	Erstellen oder löschen Sie Lesezeichen für verschiedene Abschnitte.
	Koordinaten	Navigieren Sie durch Eingabe der Koordinaten zur gewünschten Position; die ausgewählte Position wird in der Ansicht zentriert.
	Grundkarten	Wählen Sie verschiedene Grundkarten aus, die für Ihre einzelnen Projekte konfiguriert werden können.
	Projekt speichern	Das Projekt wird inklusive Markierungen, Notizen und Auswahl (Ergebnisliste) als JSON-Datei im Download-Ordner gespeichert.
	Projekt laden	Eine Projektdatei (JSON) inklusive aller Inhalte (einschließlich Markierungen, Notizen (ausgewählte Features) kann geladen werden.
	Projektlink teilen	Ein Fenster öffnet sich mit einem generierten Link und einem QR-Code, der weitergegeben werden kann. Wenn das Projekt freigegeben wird, werden Markierungen und Notizen nicht mit einbezogen.
	Drucken	Es öffnet sich ein Fenster, in dem Sie den Druckmaßstab und den Drehwinkel der Karte vor dem Drucken anpassen können.
	DXF Export	Exportieren Sie Ihr Projekt im DXF-Format.
	DXF-Export-Protokolle	Eine Liste mit Informationen zu allen durchgeführten DXF-Exporten.
Auswählen	Abfrage-Generator	VertiGIS Studio-Abfragewerkzeug, mit dem Abfragen nach bestimmten Features mittels Such- und Filterfunktionen auf einem Layer ausgeführt werden können.
	Identifizieren	Identifizieren Sie Merkmale und zeigen Sie deren Attributdaten an.
	Rechteck Polylinie Polygon	Geometrische Formen können zur Feature-Auswahl verwendet werden. Daneben stehen Punktpuffer und Linienpuffer sowie Einstellungsmöglichkeiten zur Verfügung. Auch kann eine bestehende Auswahl über Auswahl aufheben zurückgesetzt werden. Ergebnisse werden in einer Registerkarte im linken Seitenbereich angezeigt.
	Auswahl aufheben	Alle ausgewählten Elemente auf der Karte löschen.
	Alles zurücksetzen	Alle Ergebnisse aus der Ergebnisliste, den Highlights und den Zeichnungen löschen.
Konstruktion	Bemaßungen	Entwerfen und Erstellen von gemessenen Abständen, Winkeln oder Größen zwischen Features auf der Karte.
	Importieren	Messpunkte in neuen Grafik-Layer aus einer CSV-Datei importieren.
	Schnittpunkt	Konstruktionspunkte auf der Grundlage von sich schneidenden Geometrien erstellen.
	Orthogonal	Konstruktionspunkte rechtwinklig zu einer Basislinie erstellen.
	Georeferenz	Hochladen und Ausrichten von räumlichen Daten (wie Rasterbildern) auf Koordinaten der realen Welt unter Verwendung von Referenzpunkten.
Bearbeiten	Versionen	Versionen erstellen, bearbeiten und verwalten.
	Feature erstellen	Verfügbare Vorlage auswählen, um ein Feature zu erstellen.
	Geometrie bearbeiten	Feature in der Karte zur Geometriebearbeitung auswählen.
	Attribute bearbeiten	Feature in der Karte zur Attributbearbeitung auswählen.
	Mehrlinien	Entwerfen und Erstellen von Mehrlinien.
	Trennen	Ein Feature mit Hilfe eines Punktes bzw. ein oder mehrere Netzwerk-Feature(s) mit einer Schnittlinie trennen.
	Kopieren	Duplizieren Sie ein oder mehrere Features mit demselben geometrischen Ausschnitt.
	Zusammenführen	Zusammenführen von zwei oder mehr Linien-/Flächen-Features und die Option, ihre Zuordnungen zu verwerfen oder zu kombinieren.
	Beschriftungen	Hinzufügen von Text- oder grafischen Elementen zur Karte, um zusätzliche Informationen über Features oder Positionen zu vermitteln.
	Dateianlagen	Hinzufügen und Bearbeiten von vorhandenen Dateien (wie Bildern und Dokumenten), die mit einzelnen Features in einem Datensatz verknüpft sind.
	Beziehungen	Hinzufügen und Bearbeiten von vorhandenen Verbindungen zwischen Features in einem Datensatz.
	Dokumente	Verknüpfen Sie externe Dokumente in nicht-Esri-Formaten mit Ihren GIS-Features und bearbeiten Sie sie.
Netzwerk	Netzwerk überprüfen	Die Netzwerktopologie überprüfen und Fehler beheben.
	Teilnetze	Aktualisierung von Teilnetzen um sicherzustellen, dass Attribute, Netzwerk-Features und Konnektivität in einem Netzwerk aktuell und gültig sind.
	Verfolgung	Analysieren von Netzwerken, um Pfade für den Ressourcenfluss zu optimieren und die sich verschlechternden Bereiche des Netzwerks zu identifizieren.
	Netzwerkschema suchen	Nach einem gespeicherten Netzwerkschema suchen.
	Zuordnungen	Topologische, aber nicht geografische Zuordnungen zwischen Netzwerk-Features anzeigen.
	Anschlusspunkte	Verbindung von Netzwerk-Features mit Hilfe von Anschlusspunkten (Terminals) auf Devices (Bauteile) und Knotenobjekten.
	Querschnitte	Darstellung der unterirdischen Struktur und der räumlichen Beziehungen der Features entlang eines definierten Pfads.
Anmerkungen	Markup	Mit dieser Werkzeuggruppe können Sie geometrische Formen direkt auf die Karte zeichnen. Das Fangen kann über die Schaltfläche „Fangen EIN/AUS“ auf der Karte aktiviert oder deaktiviert werden. Sie können Farbe, Ausprägung und Stärke der Linie oder des Polygons über die Style-Schaltflächen anpassen. Die Schaltfläche Markup bearbeiten ermöglicht die weitere Änderung von Objekten, einschließlich Änderungen von Style, Größe und Drehung. Änderungen können rückgängig gemacht, wiederholt oder gelöscht werden. Markierungen sind nicht mit einer Geodatabase-Version verknüpft.
	Anmerkungen	Mit dieser Werkzeuggruppe können Sie Freitext sowie möglicherweise angebotene Metadaten (z. B. Koordinaten) hinzufügen, bearbeiten und platzieren, indem Sie eine Position auf der Karte auswählen. Die Funktion Positionshinweis hinzufügen ist auch im Schnellzugriff über die rechte Maustaste in der Karte verfügbar. Notizen sind nicht mit einer Geodatabase-Version verknüpft.
	Messen	Länge und Fläche messen sowie Maßsystem und Einheiten einstellen. Das Fangen über die Werkzeugleiste „Fangen“ auf der Karte aktivieren oder deaktivieren.
	Zeichnungen löschen	Alle in der Karte gezeichneten Objekte werden gelöscht.

Kartenfenster (5)

Im Kartenfenster werden die räumlichen Informationen visualisiert. Hier können Sie navigieren und alle verfügbaren Funktionen der Werkzeugleiste nutzen, sodass alle Layer im Projekt angezeigt, verglichen, analysiert, ausgewählt, ausgewertet und mit Markierungen und Notizen versehen werden können.

Neben dem Zoomen über die Plus-/Minus-Taste oder wahlweise mit dem Mausrad stehen die nachfolgenden effizienten Navigationsfunktionen zur Verfügung:

Schaltfläche	Beschreibung
Fangen EIN/AUS	Aktiviert/deaktiviert die Fang-Hilfslinien auf allen unterstützten Layern.
Regeln für das Versorgungsnetz EIN/AUS	Fangen aktivieren/deaktivieren basierend auf den Konnektivitätsregeln des Versorgungsnetzes für alle zugehörigen Dateianlagen.
Topologie-Bearbeitung EIN/AUS	Aktivieren/Deaktivieren der gleichzeitigen Bearbeitung gemeinsamer Kanten oder Stützpunkte zwischen benachbarten Features.
Karte aktualisieren	Eine Layer-Aktualisierung durchführen; Karteninhalt in der aktuellen Version aktualisieren.
Vorherige Kartenansicht	Zur vorherigen Kartenposition und Zoomstufe wechseln.
Nächste Kartenansicht	Zur nächsten Kartenposition und Zoomstufe wechseln.
Über einen rechten Mausklick in der Karte öffnet sich ein Kontextmenü für den schnellen Zugriff auf die Informationen der gewählten Position (grüner Marker) und die hierfür verfügbaren Funktionen: •Mauszeiger-Koordinaten anzeigen. •Adresse der Position anzeigen. •Identifizieren – Attributdaten aller Features an der Markerposition anzeigen. •Identifizieren – Feature(s) an der Markerposition auswählen. •Positionshinweis hinzufügen

Statusleiste (6)

Die Statusleiste kann frei konfiguriert werden. In dieser Lösung wird standardmäßig Folgendes angezeigt:

Schaltfläche	Beschreibung
Maßstab	Ein Dropdown-Menü mit einer Skalenreihe, die aus der Karte generiert wurde. Sie können auch die gewünschte Skalen-Einheit eingeben.
Versionsverwaltung	Zeigt die Aktive Version an und öffnet beim Klicken das Versionsfenster. Sie müssen versionierte Services haben, um dieses Feature zu verwenden. Wenn Sie keinen versionierten Service haben, wird unten auf der Seite Ihres Browsers die Meldung Keine Versionsverwaltungsservices verfügbar angezeigt.
Benutzereinstellungen	Bietet die Auswahl von: •Kompaktansicht. •Design der Anwendung (hell, dunkel). •Maßsystem (automatisch, metrisch, imperiales System). •Suchverlauf – Suchverlauf löschen. •Sprache der Anwendung (Englisch, Deutsch, Französisch, Italienisch).
Benutzerinformationen	Bietet dem Benutzer Informationen zusammen mit: •Einer Abmelde-Schaltfläche. •Datenschutzrichtlinie. •Für einen schnellen und effizienten Workflow verweisen Links auf Tastenkombinationen.

Schnellzugriff (7)

Häufig verwendete Funktionen werden für den schnellen Zugriff zusätzlich im Bereich rechts oben angezeigt. Diese sind:

Schaltfläche	Beschreibung
Suche nach…	Sie können über die Suchfunktion nach Adressen und mehr suchen.
Identifizieren	Objekte und ihre Eigenschaften identifizieren und anzeigen.
Rückgängig	Ihre letzte Bearbeitungsaktion rückgängig machen.
Wiederholen	Ihre letzte rückgängig gemachte Bearbeitungsaktion wiederholen.
Änderungen speichern	Alle in der aktuellen Editiersitzung vorgenommenen Änderungen in der geöffneten Version speichern.
Änderungen verwerfen	Alle in der aktuellen Editiersitzung vorgenommenen Änderungen aus der geöffneten Version entfernen.
Alles zurücksetzen	Schließen Sie alle Ergebnisfenster (z. B. Registerkarte „Ergebnisse“, Diagramme, Tabellen) und setzen Sie die Kartenansicht zurück (z. B. Zeichnungen, Notizen).
Drucken	Wählen Sie Druckvorlagen und Maßstab aus, drehen Sie den Druckbereich, richten Sie den Druckbereich mithilfe des Nordpfeils wieder aus und geben Sie bei Bedarf den Kartentitel und den Autor an. Die Drehung des Druckbereichs kann wahlweise über Eingabe eines Winkels oder über die rechte Maustaste erfolgen. Das Formular für die Eingabe der Druckparameter ist abhängig von der im Projekt verfügbaren Druckvorlage.
