Mehrfachlinien sind eine geometrisches Mittel, das verwendet wird, um mehrere unabhängige Linien in einem einzigen Feature zu gruppieren. Sie können sie verwenden, um komplexe lineare Systeme darzustellen, die Attribute gemeinsam nutzen.

Alle Linienarten können in beliebiger Kombination zur Mehrfachlinie hinzugefügt werden.

Wenn Sie beispielsweise ein Verkehrsnetz kartieren, können Sie Mehrfachlinien verwenden, um nicht zusammenhängende Straßenabschnitte darzustellen, die zur selben Route gehören.

So erstellen Sie eine Mehrfachlinie:

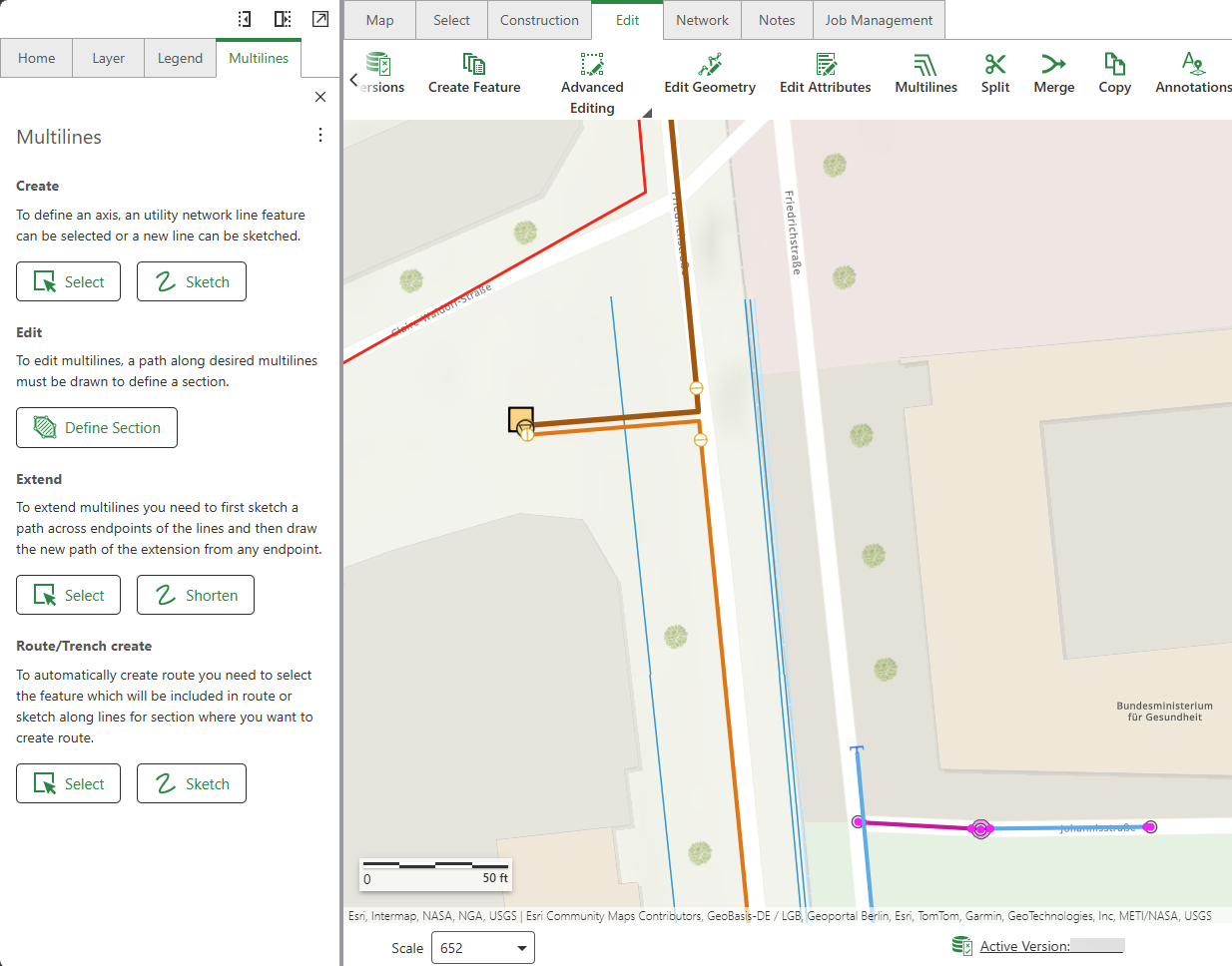

1.Gehen Sie zu Bearbeiten > Mehrfachlinien. Im linken Seitenbereich öffnet sich die Registerkarte Mehrfachlinien.

2.Verwenden Sie eine der folgenden Methoden, um Mehrfachlinien zu erstellen:

•Auswählen: Wählen Sie ein vorhandenes Linien-Feature in der Karte als Achse aus, zu der parallele Linien erstellt werden sollen.

Die Erstellungsrichtung des ausgewählten Linien-Features bestimmt die gewählte Darstellung der Mehrfachlinien links bzw. rechts von der Achse.

•Skizzieren: Verwenden Sie den Mauszeiger, um mindestens einen Start- und Endpunkt festzulegen und so eine lineare Achse zu erstellen. Sie können beliebig viele Stützpunkte zwischen dem Start- und dem Endpunkt platzieren. Alternativ können Sie eine lineare Achse erstellen, indem Sie die linke Maustaste gedrückt halten.
Mit Doppelklick wird das Zeichnen der Linien beendet.

Die Richtung, in der die Achse erstellt wird, ist ausschlaggebend für die links- bzw. rechtsseitige Darstellung der Mehrfachlinien.

Beim Zeichnen können die Snapping-Einstellungen verwendet werden.

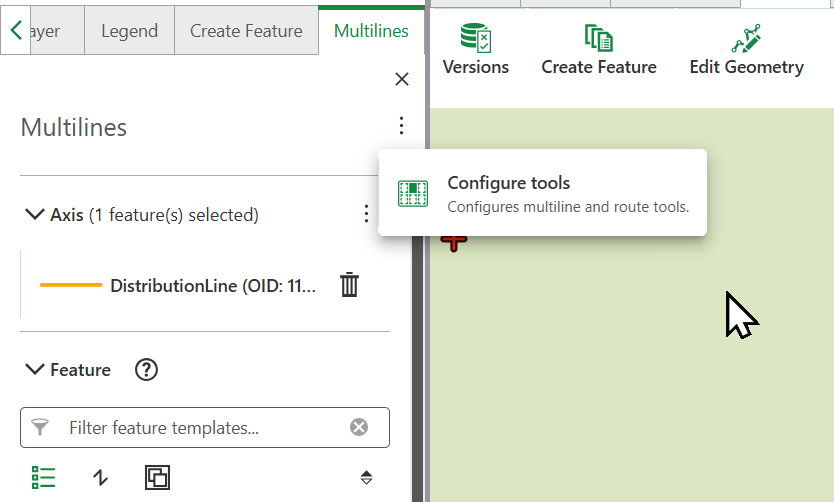

3.Optional: Klicken Sie im Aktionsmenü neben „Mehrfachlinien“ auf Tools konfigurieren, um die Position der erstellten Features anzupassen.

Klicken Sie auf die QuickInfo neben „Mehrfachlinie erstellen“, um mehr über die Position der Feature-Einstellung zu erfahren.

4.Fügen Sie der Achse ein beliebiges kompatibles Linien-Feature hinzu, indem Sie eine oder mehrere Feature-Vorlagen über die Schaltfläche im Bereich Features auswählen. Die Menge der angezeigten Feature-Vorlagen kann über die Filteroption eingeschränkt werden.

Mehrfachlinien werden im Abschnitt Hinzugefügte Features angezeigt. Sie können sie nach Bedarf duplizieren oder löschen und die Hierarchie zwischen den neuen Linien-Features festlegen, die Sie erstellen. Dies ist besonders nützlich, wenn Sie ein Rohr, das mehrere Rohrleitungen enthält, oder einen Graben, der mehrere Kabel enthält, erstellen.

Die Anzeige der Feature-Vorlagen ist abhängig von den in der Karte sichtbaren Layern. Über die Registerkarte „Layer“ kann die Sichtbarkeit ein- bzw. ausgeschaltet werden.
Beim Drag-and-Drop-Verfahren für Mehrfachlinien werden Objekte entsprechend ihrer Ablageposition platziert. Wenn Sie eine Funktion auf das Drag-and-Drop-Symbol ziehen, wird sie neben einem Asset zugewiesen, und wenn Sie eine Funktion rechts neben das Drag-and-Drop-Symbol ziehen, wird sie als enthaltenes Asset zugewiesen.

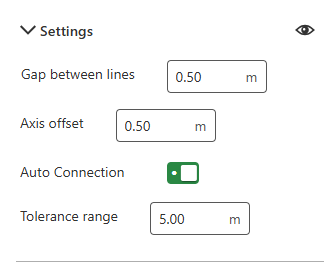

4.Konfigurieren Sie die Einstellungen wie unten beschrieben.

Für jede erstellte Linie wird die Attributmaske angezeigt, damit Sie alle Pflichtfelder überprüfen und ausfüllen können.

5.Klicken Sie auf Erstellen, um die Mehrfachlinien zu speichern.
Ihre neu erstellten Mehrfachlinien werden gespeichert.

Siehe auch: Mehrfachlinien bearbeiten.

Mehrfachlinien-Konfigurationen anpassen

So passen Sie die Konfiguration von Mehrfachlinien- und Routen-/Graben-Tools an:

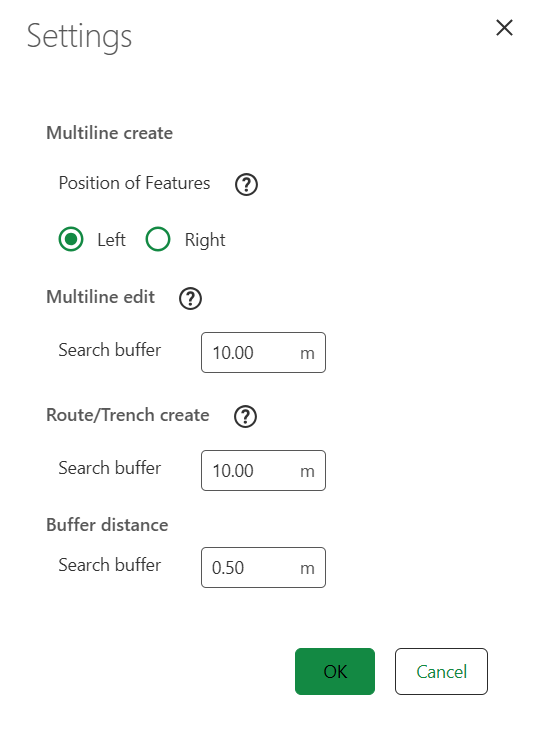

1.Öffnen Sie das Kontextmenü und wählen Sie Werkzeuge konfigurieren.



2.Passen Sie die Position der Features relativ zur Achse der Mehrfachlinie an, indem Sie eine der folgenden Optionen wählen:

oLinks: Neue Features werden oben und links der Achse hinzugefügt.

oRechts: Neue Features werden unten und rechts der Achse hinzugefügt.

3.Im Abschnitt Bearbeiten von Mehrfachlinien legen Sie den Suchpuffer-Bereich um den gezeichneten Linienabschnitt fest, in dem das Werkzeug nach parallelen Liniensegmenten sucht. Alle gefundenen Linien werden zur Bearbeitung der Geometrie ausgewählt.

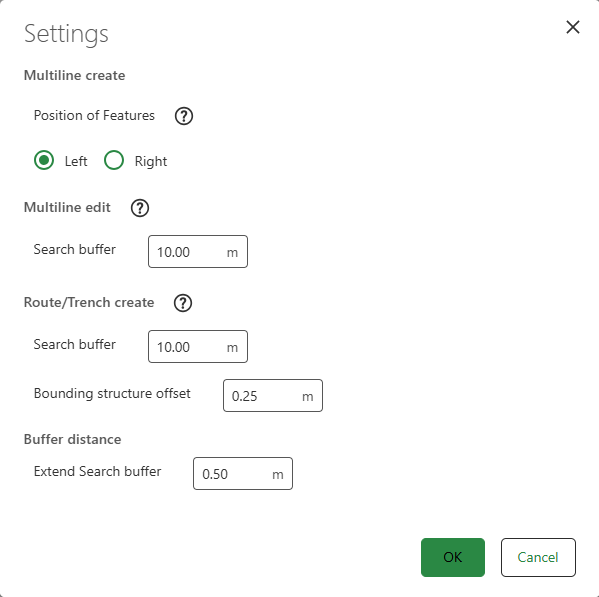

4.Im Abschnitt Route/Graben erstellen

a.legen Sie den Suchpuffer-Bereich um die ausgewählte oder skizzierte Linie fest, der zum Finden paralleler Liniensegmente verwendet werden soll. Gefundene Segmente erscheinen in der Liste der ausgewählten Features und können bei Bedarf manuell abgewählt werden.

b.Legen Sie den Begrenzungsstruktur-Versatz fest, um den Abstand zwischen der äußersten Linie des Grabens und der Kante der generierten Begrenzungsstruktur zu definieren.

Die Begrenzung bleibt um die Achse bzw. die Grabengeometrie zentriert.

c.Verwenden Sie Suchpuffer erweitern, um den Suchbereich um die ausgewählte/skizzierte Routenlinie zu definieren. Innerhalb dieses Bereichs sucht das Werkzeug nach nahegelegenen parallelen Liniensegmenten, die in den Routen-/Graben-Vorgang einbezogen werden können.

5.Klicken Sie auf OK, um Ihre Einstellungen zu speichern, oder auf Abbrechen, um Änderungen rückgängig zu machen.

Für alle Maßeinheiten werden während der Konfiguration Ihrer App in Designer Ihre regionalen Standardeinstellungen verwendet. Um mehr über die Konfiguration von Maßeinheiten zu erfahren, besuchen Sie die VertiGIS Studio Web-Dokumentation.

Mehrfachlinien-Werkzeug für Nicht-Utility Network-Features

Das Mehrfachlinien-Tool funktioniert mit der Funktion für Nicht-Versorgungsnetze und kann daher für Folgendes verwendet werden:

•Planungsszenarien: Erstellen von Mehrfachlinien für vorgeschlagene Infrastrukturen, die noch nicht Teil des formellen Versorgungsnetzes sind.

•Übersicht/Referenzkarten: Arbeiten mit vereinfachten oder kartografischen Repräsentationen von linearen Features.

•Allgemeine GIS-Daten: Alle linearen Features, die keine Eigenschaften eines Versorgungsnetzes aufweisen.
