Nachdem Sie eine Mehrfachlinie erstellt haben, können Sie deren Verlauf, die enthaltenen Funktionen und den Abstand zwischen den Linien bearbeiten.

So bearbeiten Sie Mehrfachlinien:

1.Gehen Sie zu Bearbeiten > Mehrfachlinien. Im linken Seitenbereich öffnet sich die Registerkarte Mehrfachlinien.

2.Klicken Sie im Abschnitt Bearbeiten auf Abschnitt definieren. Der Mauszeiger wechselt in den Bearbeitungsmodus, und Sie können einen Abschnitt über die Features der Linie ziehen, deren Verlauf geändert werden soll.

Beim Bearbeiten eines Mehrfachlinien-Features werden alle verbundenen Netzpunkte und Linienstützpunkte verschoben, damit sie sich an die neue Geometrie des Mehrfachlinien-Segments anpassen.

3.Optional: Klicken Sie auf Tools konfigurieren im Aktionsmenü neben „Mehrfachlinien“, um den Suchpuffer anzupassen.

Klicken Sie auf die QuickInfo neben „Mehrfachlinien-Form bearbeiten“, um mehr über die Suchpuffer-Einstellung zu erfahren.

4.Im Abschnitt Ausgewählte Features können Features, die im definierten Bereich enthalten sind, über die Minus-Schaltfläche von der Veränderung ausgenommen werden.

Die ausgewählten Merkmale werden immer in der richtigen Reihenfolge und Hierarchie dargestellt.

5.Klicken Sie auf Richtung ändern, um eine neue Achse im Bereich des zuvor ausgewählten Abschnitts zu erstellen.

Sie können auswählen, welche Linie als Referenzlinie verwendet wird, wenn Sie eine vorhandene Mehrfachlinie neu positionieren.

6.Im Abschnitt Einstellungen:

oSchalten Sie Bestehende Lücken beibehalten aus, um die Option zur Änderung des Abstands zwischen den Linien zu deaktivieren.

oGeben Sie einen neuen Wert für Lücke zwischen den Zeilen ein (funktioniert nur, wenn „Bestehende Lücken beibehalten“ deaktiviert ist).

7.Klicken Sie auf Änderungen speichern, um die Änderungen zu übernehmen.

Mehrfachlinien verlängern

Verlängern Sie die Endpunkte einer bestehenden Mehrfachlinie, um die Linien-Features zu verlängern und dabei ihre parallele Beziehung und den Abstand beizubehalten.

Durch das Verlängern einer Mehrfachlinie wird die Erweiterung in das ursprüngliche Feature integriert, wodurch ein einzelnes Segment entsteht.

Voraussetzungen:

•In Ihrem Projekt muss mindestens ein Linien-Feature vorhanden sein.

•Die zu verlängernden Endpunkte müssen sich auf derselben Linie befinden.

So verlängern Sie Mehrfachlinien:

1.Wählen Sie Bearbeiten > Mehrfachlinien.

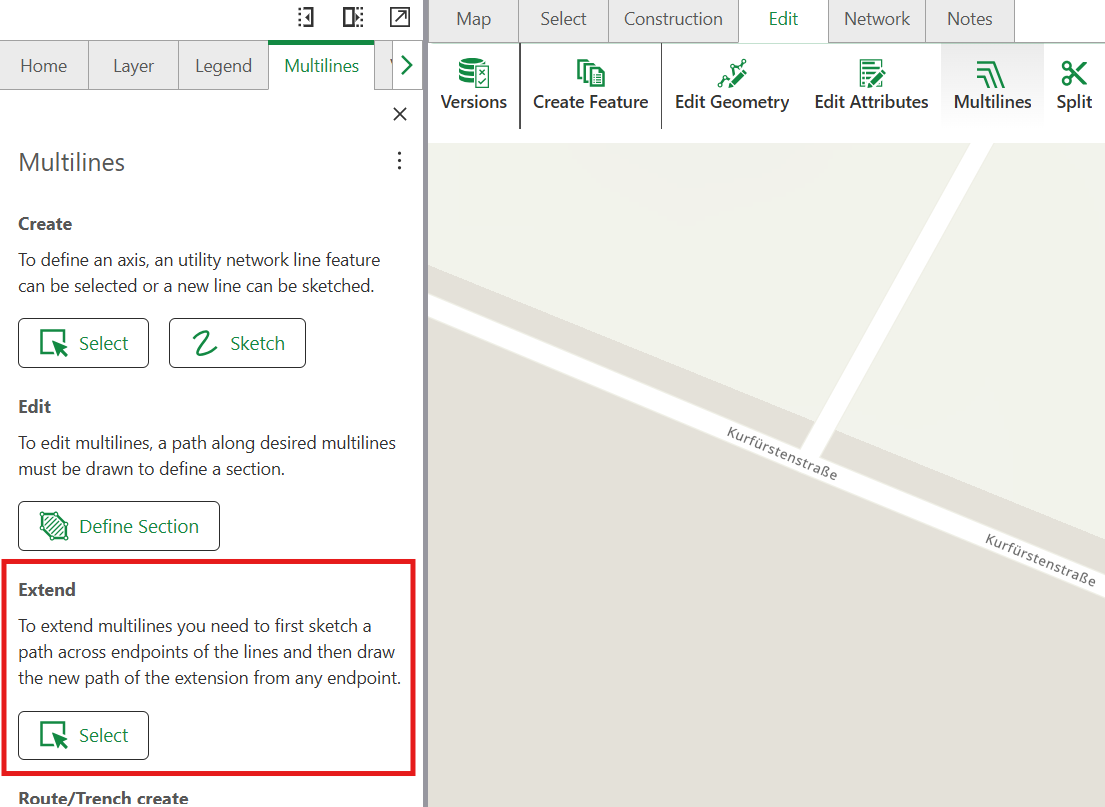

2.Wählen Sie im Abschnitt Verlängern Mehrfachlinien verlängern.

3.Zeichnen Sie eine Linie über die Endpunkte der Mehrfachlinie, die Sie verlängern möchten.

4.Überprüfen Sie im Abschnitt Ausgewählte Features die ausgewählten Features. Um ein Feature von der Verlängerung auszuschließen, wählen Sie das Minuszeichen (-) neben dem Feature.

5.Im Abschnitt Achse:

a)Wählen Sie Endpunkte verlängern.

b)Zeichnen Sie eine neu positionierte Linie in der Karte, um den Pfad der Verlängerung festzulegen.

▪Beginnen Sie mit dem Zeichnen an einem der ausgewählten Endpunkte.

▪Mit Doppelklick auf den letzten wird das Zeichnen der Linien beendet.

6.Konfigurieren Sie im Abschnitt Einstellungen die folgenden Parameter:

oBestehende Lücken beibehalten: Deaktiviert die Option zur Änderung des 'Abstands zwischen den Linien'.

oAbstand zwischen den Linien: Der Abstand zwischen parallelen Linien

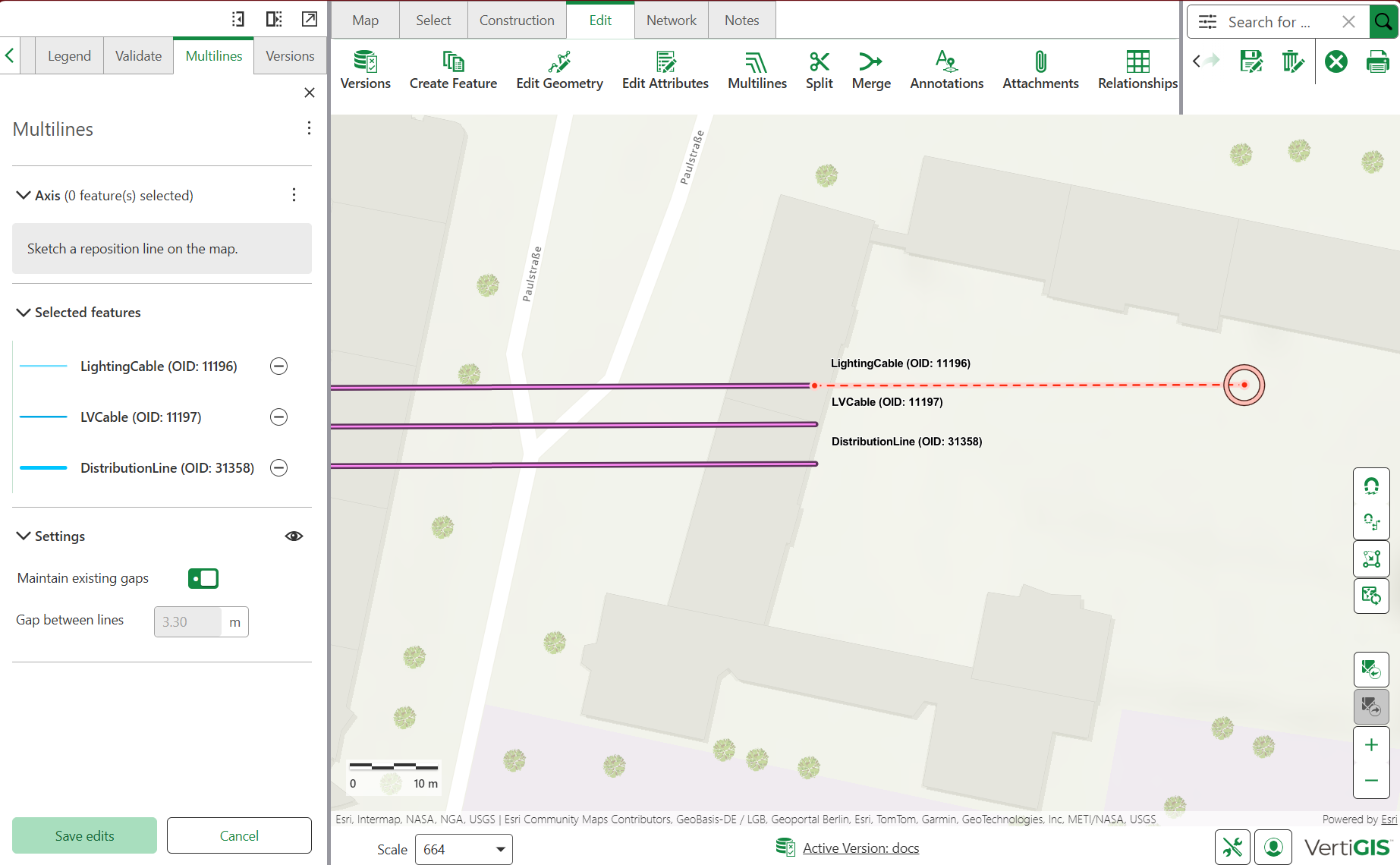

7.Überprüfen Sie die Vorschau der Verlängerung.

8.Klicken Sie auf Änderungen speichern, um die Änderungen zu übernehmen.

Mehrfachlinien kürzen

Verwenden Sie „Mehrfachlinien kürzen“, um mehrere ausgewählte parallele Linien-Features gleichzeitig zu kürzen, sodass ihre Endpunkte konsistent angepasst werden, ohne jede Linie einzeln bearbeiten zu müssen.

In unserem Beispiel muss ein Versorgungsdesigner mehrere Kabelleitungen kürzen, die an einem Verteilerschrank enden. Nach dem Platzieren des Schranks überlappen die Leitungen das Symbol und müssen an dessen Rand enden. Daher verwendet der Designer „Mehrfachlinien kürzen“, um sie konsistent zu kürzen, anstatt jede Linie manuell anzupassen.

So kürzen Sie Mehrfachlinien:

1.Gehen Sie zu Bearbeiten > Mehrfachlinien.
Der Mehrfachlinien-Bereich wird geöffnet.

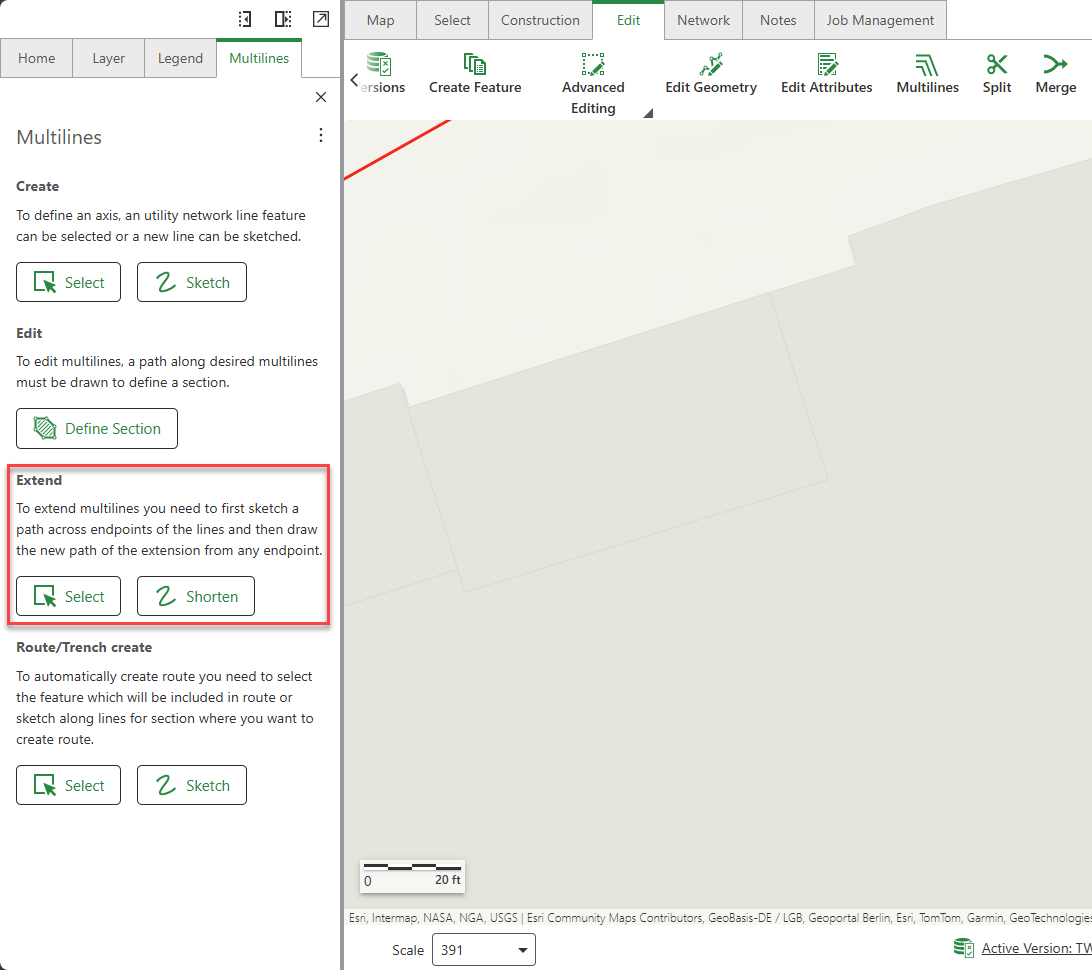

2.Klicken Sie im Abschnitt „Verlängern“ auf Kürzen.

3.Zeichnen Sie eine Linie, die alle Mehrfachlinien schneidet, die Sie kürzen möchten.
Die ausgewählten Linien werden in der Karte hervorgehoben und ihre Informationen werden in dem Bereich angezeigt.

4.Im Abschnitt Achse:

a)Wählen Sie Richtung kürzen aus.

b)Skizzieren Sie auf der Karte eine Neupositionierungslinie, um die neuen Endpunkte für die ausgewählten Mehrfachlinien zu definieren.

▪Beginnen Sie mit dem Zeichnen an einem der ausgewählten Endpunkte.

▪Mit Doppelklick auf den letzten wird das Zeichnen der Linien beendet.

5.Überprüfen Sie im Abschnitt „Ausgewählte Features“ die ausgewählten Features. Um ein Feature von der Kürzung auszuschließen, wählen Sie das Minuszeichen (-) neben dem Feature.

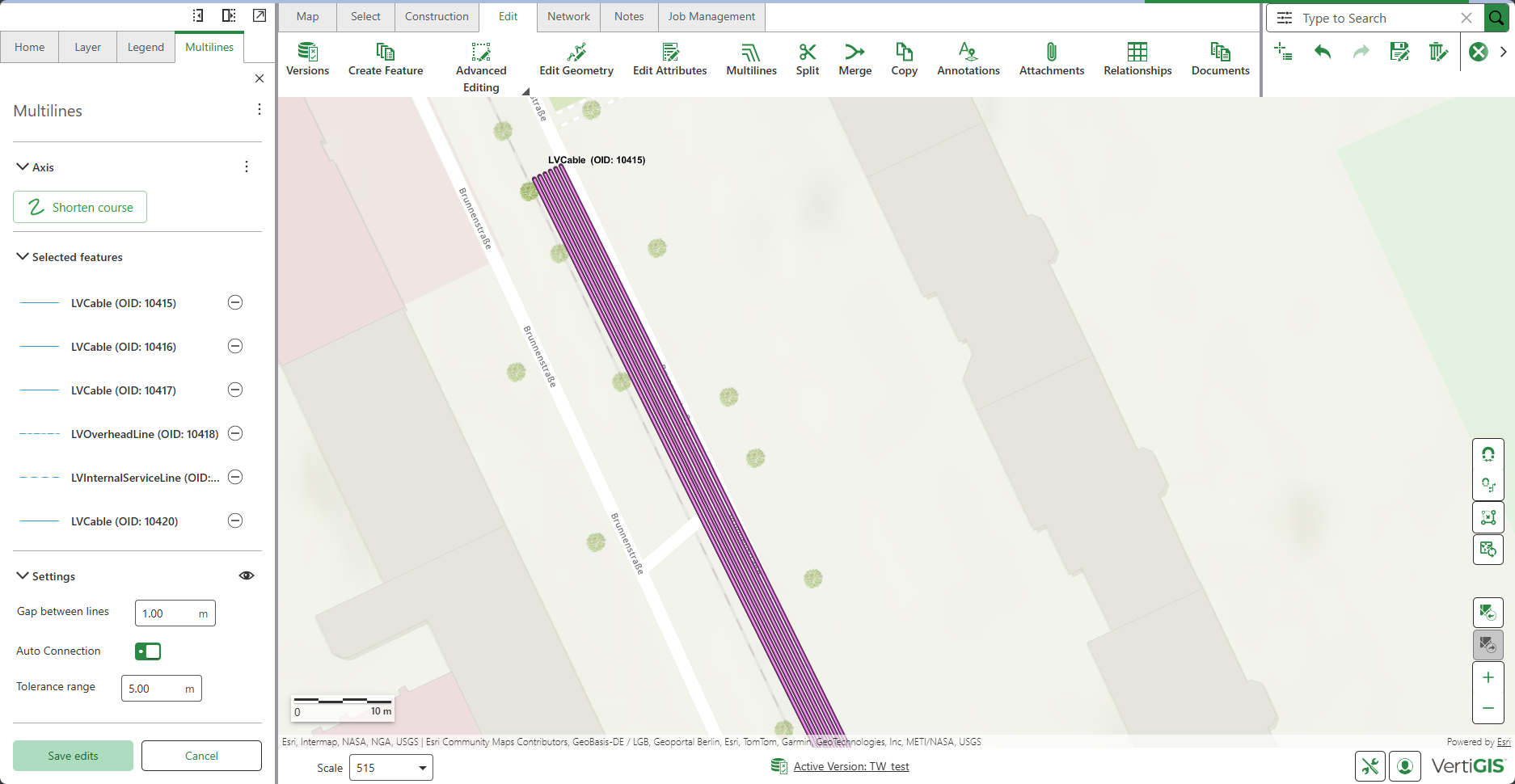

6.Überprüfen Sie die Vorschau der gekürzten Mehrfachlinien.

7.Klicken Sie auf Änderungen speichern, um die Änderungen zu übernehmen.
