Mit dieser Funktion kann die Zugehörigkeit zwischen Netzwerk-Features angezeigt und bearbeitet werden, die nichträumlich und nicht lagegleich in der Karte abgebildet sind. Diese Zuordnungen werden über Verbindungslinien, deren Symbolik parametriert werden kann, in der Karte dargestellt.
Ein Versorgungsnetz kann die folgenden Arten von Zuordnungen mit entsprechenden Subtypes von Zuordnungen aufweisen:
•

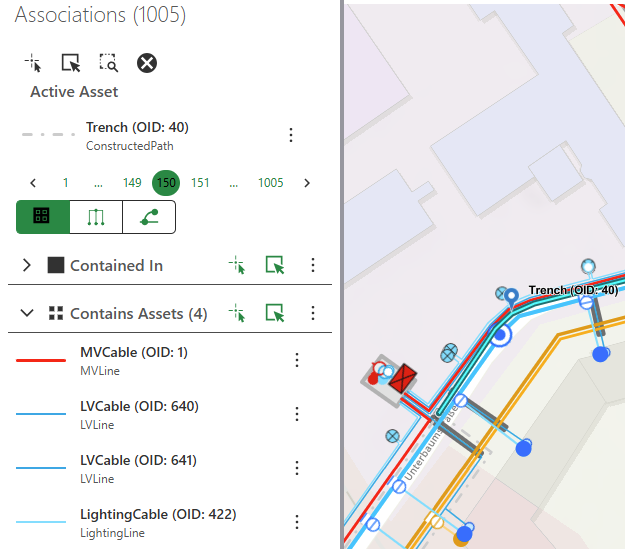

Containment-Zuordnungen
Modellierung einer dichten Sammlung von Features in einem Netzwerk als einzelnes Feature, wie z. B. Inhalte von Umspannwerken, Schaltanlagen, Kabelschächten.
Zuordnungs-Subtypen:
▪Enthalten in
▪Enthält Assets
•

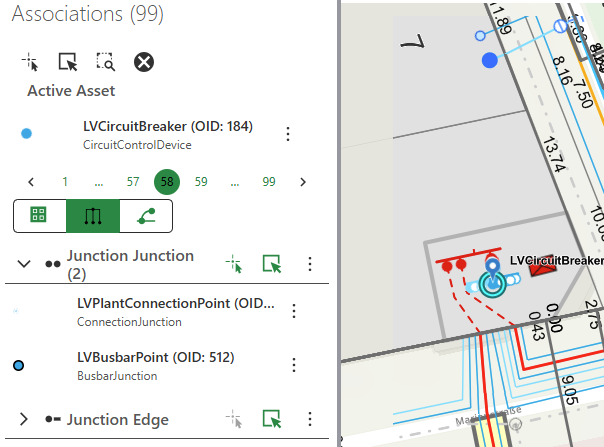

Konnektivitätszuordnungen
Verbindung zwischen Features, die nicht lagegleich sind oder zwischen räumlichen Features und nichträumlichen Knoten- und Kantenobjekten.
Zuordnungs-Subtypen:
▪Knoten-Knoten
▪Knoten-Kante
•

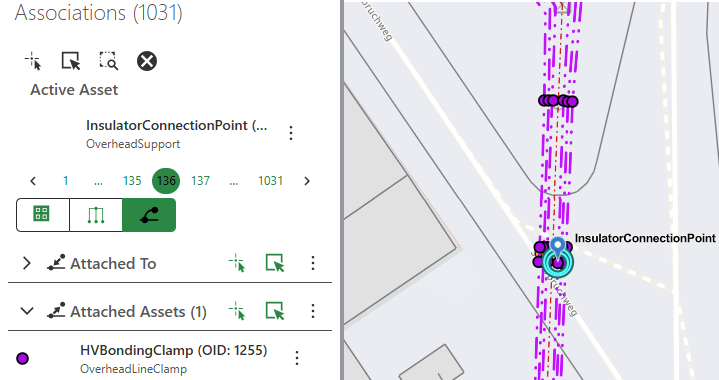

Strukturelle Anbau-Zuordnungen
Modellierung von unterstützenden Strukturen und Anlagen in einem Netzwerk, z. B. einen Mast mit Transformator, Erdung, Steigleitung und Ableiter als Anbauten.
Zuordnungs-Subtypen:
▪Angeschlossen an
▪Angeschlossene Assets
Weitere Informationen sind der ArcGIS Pro-Hilfe von Esri zu entnehmen.
Eine Zuordnung bearbeiten:
1.Gehen Sie zu Netzwerk > Zuordnungen. Im linken Seitenbereich öffnet sich die Registerkarte Zuordnungen.
2.Netzwerk-Features anzeigen und bearbeiten
Es stehen verschiedene Werkzeuge für die Anzeige und Bearbeitung von Netzwerk-Features (mit und ohne Zuordnungen) und deren Attribute in der Karte zur Verfügung.
Je nachdem, wie viele Netzwerk-Features und zugehörige Informationen gelistet werden sollen, sind folgende Funktionen zur Auswahl möglich:
Schaltfläche |
Beschreibung |
|---|---|
|
Mit einem Mausklick auf einem Kartenobjekt oder durch Aufziehen eines Rechtecks über einem Kartenbereich die gewünschten Kartenobjekte laden. Bei der Auswahl eines Kartenobjektes durch Mausklick wird nur jeweils ein Netzwerk-Feature geladen. Sind mehrere Netzwerk-Feature an dieser Position vorhanden, werden die Objekte – je nach Geometrie – nach folgender Priorisierung geladen: |
|
Die Informationen zu evtl. aus einem anderen Arbeitsschritt oder mit einer anderen Auswahlfunktion bereits in der Karte ausgewählten Netzwerk-Features laden. |
|
Die Informationen zu allen im aktuellen Kartenausschnitt vorhandenen Netzwerk-Features laden. |
|
Alle ausgewählten Netzwerk-Features sowie zugehörige Informationen werden aus der Ergebnisliste entfernt. |
Bitte beachten Sie, dass bei einem kleinmaßstäblichen Ausschnitt evtl. auch sehr viele Netzwerk-Features ausgegeben werden.
Sind im eingestellten Maßstab vorhandene Netzwerk-Features mit Zuordnungen nicht sichtbar, können diese auch nicht in die Ergebnisliste geladen werden. Es erscheint der Hinweis "Der aktuelle Kartenausschnitt enthält keine Netzwerk Objekte mit Zuordnungen". Diese Verhaltensweise bezieht sich auf die Auswahlfunktionen "Identifizierte Kartenobjekte laden" und "Objekte im Kartenausschnitt laden".
Die Ergebnismenge, der durch die jeweilige Auswahlfunktion gefundenen Netzwerk-Features, wird angezeigt. Die Anzeige der Ergebnisse erfolgt bei allen Auswahlfunktionen gleichermaßen. Dabei werden, von oben nach unten betrachtet, folgende Informationen ausgegeben:
a.Zuerst werden ein oder mehrere gefundene Netzwerk-Features aufgeführt. Im Auslieferungszustand sind folgende Kontextfunktionen über das Aktionsmenü verfügbar
:
Schaltfläche |
Beschreibung |
|---|---|
|
Feature entfernen |
|
Auf Feature zoomen |
|
Auf Feature schwenken |
|
Feature(s) auswählen |
Bearbeitung der Geometrie dieses Features aktivieren |
|
Bearbeitung der Attribute dieses Features aktivieren |
|
|
Zuordnungen für Asset(s) anzeigen. |
b.Darunter wird die Anzahl der gefundenen Netzwerk-Feature gelistet. Über die Pfeiltasten kann zwischen den Netzwerk-Features gewechselt werden.
c.Die kreisförmige, grün markierte Ziffer zeigt an, dass die darunter angezeigten Informationen zu diesem Netzwerk-Feature gehören.
Dieses aktuell markierte Feature wird in der Karte hervorgehoben.
d.Darunter stehen drei Schaltflächen zur Verfügung, mit denen die Zuordnungen angezeigt werden können, die zum aktiv ausgewählten Feature „Netzwerk“ gehören, getrennt nach verschiedenen Zuordnungstypen. Es wird aufgeführt, welche konkreten Zuordnungen das jeweils aktive Netzwerk-Feature hat. Die Zuordnungs-Subtypen entsprechen dem o. g. Schema.
Auch hier stehen für jede gelistete Zuordnung über das Aktionsmenü die bereits vorab aufgeführten Kontextfunktionen zur Verfügung.
Zusätzlich können über dieses Menü einzelne Assets aus dieser Ergebnismenge Aktiv gesetzt werden, um z. B. verschachtelte Inhalte anzeigen zu können. Wird ein Asset Aktiv gesetzt, wird es der Ergebnismenge oben hinzugefügt und es können wiederum die Zuordnungen für dieses Asset angezeigt werden.
e.In Network Editor können Sie Attribute bearbeiten und für jedes aufgelistete Asset Zuordnungen löschen.
f.Auch auf Ebene der Zuordnungs-Subtypen sind Funktionen zur Bearbeitung der Zuordnungen verfügbar:
Schaltfläche |
Beschreibung |
|---|---|
|
Zuordnungen mit identifizierten Assets erstellen. |
|
Zuordnungen mit vorselektierten Assets erstellen. |
|
Zuordnungen löschen – Nach einer Sicherheitsabfrage werden alle Zuordnungen der Unterkategorie gelöscht. |
3.Zuordnungen in der Karte anzeigen
Klicken Sie auf die Schaltfläche
, um die Zuordnung auf der Karte ein- oder auszublenden.
4.Einstellungen für die Zuordnungs-Ansicht in der Karte
Über die Schaltfläche
öffnet sich ein Dialog, mit dem u. a. die maximale Anzahl für die erlaubten Zuordnungen im aktuellen Kartenausschnitt festgelegt werden kann. Weiterhin können Linienfarbe, -Style und -stärke für die Verbindungslinien der Konnektivitäts-Zuordnungen und Strukturelle Anbau-Zuordnungen individuell festgelegt werden.
Weiterhin kann festgelegt werden, ob und bis zu welchem Maßstab kompatible Objekte im Kartenausschnitt angezeigt werden sollen.
Für eine platzsparende Ansicht kann die Kompaktansicht im Abschnitt "Statusleiste" gewählt werden.
