Eine Bemaßung misst und markiert Abstände auf Ihrer Karte, sodass Sie Längen, Abstände oder Größen von Objekten visualisieren können.
Sie können beispielsweise das Bemaßungswerkzeug verwenden, um die Längen und Abstände zwischen Straßenabschnitten, Brückenfeldern und Gebäuden zu messen und zu markieren.
Folgende Bemaßungstypen stehen zur Verfügung:
•Ausgerichtet: Misst den tatsächlichen Abstand zwischen dem Start- und Endpunkt der Bemaßung. Die Bemaßungslinie wird parallel zur unsichtbaren Basislinie (Achse) gezeichnet, die durch diese Punkte definiert ist.
•Linie: Misst den geradlinigen Abstand zwischen zwei Punkten.
•Orthogonal: Misst einen oder mehrere rechtwinklige Abstände zwischen einer definierten Achse und einer einzelnen Struktur oder einem einzelnen Feature.
•Erweiterung: Misst die Entfernung zwischen einer bestehenden Linie/Kante/Referenzlinie und einem definierten Endpunkt.
Die Bemaßungen werden nur angezeigt, wenn sie in der Webkarte enthalten sind und der aktuelle Maßstab der Karte innerhalb ihres konfigurierten Sichtbarkeitsbereichs liegt.
So erstellen Sie eine Bemaßung:
1.Gehen Sie zu Konstruktion > Bemaßung.
2.Klicken Sie auf Erstellen.
3.Wählen Sie den Bemaßungstyp aus.
4.Konfigurieren Sie die Einstellungen für die Bemaßung wie in der folgenden Tabelle beschrieben.
Feld |
Beschreibung |
|---|---|
Bemaßungen |
Wählen Sie diese Option, um eine Bemaßung zu erstellen. Wenn ausgewählt, werden die Felder „Bemaßungs-Feature-Layer“ und „Style-Klasse“ angezeigt. |
Konstruktionspunkte |
Wählen Sie diese Option aus, um Referenzmarkierungen zu erstellen, die beim Bau oder der Ausrichtung von Features (z. B. einem Kabelgraben) helfen. Wenn ausgewählt, werden die Felder „Konstruktionspunkt-Layer“, „Abszisse“ und „Ordinate“ angezeigt. |
Bemaßungs-Feature-Layer |
Der Layer zum Speichern und Anzeigen der Bemaßungs-Features. |
Konstruktionspunkt-Layer |
Der Layer zum Speichern und Anzeigen der Konstruktionspunkte. |
Style-Klasse |
Definiert, wie die Bemaßungen auf der Karte angezeigt werden (z. B. die Symbolisierung für Linien, Pfeile und Text). Sie können die verfügbaren Style-Klassen in den Feature-Class-Eigenschaften der Datenbank konfigurieren. |
Abszisse |
Der horizontale Abstand von der Y-Achse, gemessen in X. |
Ordinate |
Der vertikale Abstand von der X-Achse, gemessen in X. |
Jede konfigurierte Bemaßungseinstellung wird für die Session gespeichert. Wenn Sie das nächste Mal eine Bemaßung erstellen, sind Ihre zuvor konfigurierten Einstellungen die Standardeinstellungen.
5.Zeichnen Sie die Bemaßung auf der Karte entsprechend dem Bemaßungstyp ein:
•Linie: Klicken Sie auf den Start- und Endpunkt des Features oder Bereichs, um es in einer geraden Linie zu messen.
•Ausgerichtet: Klicken Sie auf den Start- und Endpunkt des Features oder Bereichs, um es in einer geraden/diagonalen Linie zu messen.
•Orthogonal: Zeichnen Sie rechtwinklige Messungen von einer Referenzlinie aus.
a.Klicken Sie, um den Startpunkt Ihrer Referenzlinie festzulegen.
b.Klicken Sie, um den Endpunkt festzulegen – damit ist Ihre Referenzlinie fertig.
c.Bewegen Sie den Cursor senkrecht zur Referenzlinie und klicken Sie, um die Messung abzuschließen.
•Sie können mehrere rechtwinklige Messungen zur gleichen Referenzlinie hinzufügen und so eine orthogonale Bemaßungsgruppe erstellen.

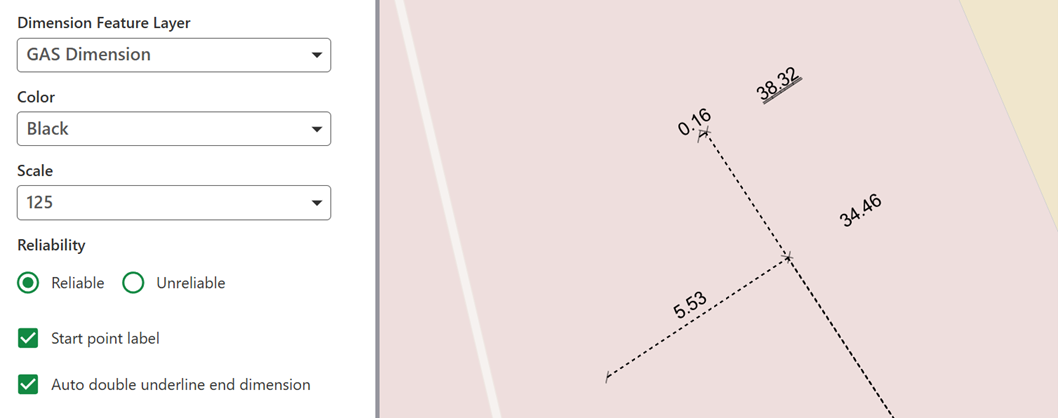

•Option für die Beschriftung des Startpunkts: Wenn aktiviert, wird der Ursprungspunkt der rechtwinkligen Messung mit der Beschriftung „0,00“ markiert (und entsprechend Ihres Bemaßungs-Styles formatiert). Dies hilft zu erkennen, wo die rechtwinklige Messung entlang der Referenzlinie beginnt. Die Beschriftung erscheint einmal pro orthogonale Gruppe.
Die Bemaßung wird auf der Karte angezeigt. Das folgende Beispiel zeigt eine orthogonale Bemaßung.
Sie können allein mit Ihrer Tastatur mehrere orthogonale Bemaßungen hinzufügen. Geben Sie die Werte der orthogonalen Bemaßungen in die Abszissen- und die Ordinatenzellen ein (drücken Sie die Tabulatortaste, um zwischen den Zellen zu navigieren). Drücken Sie dann die Eingabetaste, um Ihre neue(n) Bemaßung(en) zu erstellen.
•Erweiterung: Erstellen Sie eine neue Bemaßung, ausgehend von einer bestehenden Linie/Kante/Referenzlinie. Um zu beginnen, klicken Sie in der Nähe der bestehenden Referenzlinie und wählen Sie dann Ihren Endpunkt auf der Karte.
Das Erweiterungswerkzeug identifiziert den nächstgelegenen Stützpunkt (Endpunkt) der ausgewählten Linie und verwendet ihn, um die neue Bemaßung in die gleiche Richtung zu erstellen.
So bearbeiten Sie eine Bemaßung:
1.Klicken Sie auf Bearbeiten > Bemaßungen.
2.Klicken Sie auf Bearbeiten.
3.Wählen Sie die Bemaßung auf der Karte aus, die geändert werden soll.
Die Einstellungen für die Bemaßung werden angezeigt.
4.Ändern Sie die Einstellungen für die Bemaßung wie in der folgenden Tabelle beschrieben.
Feld |
Beschreibung |
|---|---|
Style-Klasse |
Definiert, wie die Bemaßungen auf der Karte angezeigt werden (z. B. die Symbolisierung für Linien, Pfeile und Text). Style-Anpassungen wirken sich gleichzeitig auf die Ordinaten- und Abszissenmaße aus. Sie können die verfügbaren Style-Klassen in den Feature-Class-Eigenschaften der Datenbank konfigurieren. |
Textposition |
Klicken Sie auf Verschieben, um den Text der Bemaßung an die gewünschte Stelle zu ziehen. Bietet separate Steuerelemente für die Textpositionierung der Ordinate und der Abszisse. Sowohl die Positionen der Ordinaten- als auch der Abszissentexte werden bei der Auswahl hervorgehoben. |
Stützpunkte |
Klicken Sie auf Verschieben, um die Stützpunkte der Bemaßung anzuklicken und zu ziehen. |
Bemaßungswert manuell überschreiben |
Wenn ausgewählt, wird das Feld Benutzerdefinierte Länge aktiviert, damit Sie die Bemaßung manuell eingeben können. |
Benutzerdefinierte Länge |
Dieses Feld wird aktiviert, wenn Sie Bemaßungswert manuell überschreiben auswählen. Geben Sie den neuen Wert für die Länge der Bemaßung ein. |
5.Klicken Sie auf Schließen, um die Einstellungen zu speichern und zur Registerkarte „Bemaßung“ zurückzukehren.
So bearbeiten Sie eine orthogonale Bemaßung als Gruppe:
1.Gehen Sie zu Konstruktion > Bemaßung.
2.Klicken Sie auf Gruppe bearbeiten.
3.Wählen Sie eine orthogonale Bemaßung auf der Karte aus. Die Hauptachse zusammen mit den rechtwinkligen Messungen sind hervorgehoben.
4.Passen Sie den Style der Bemaßungsgruppe an – die Farbe, den Maßstab und/oder die Zuverlässigkeit.
5.Klicken Sie auf Schließen, um die Änderungen zu speichern und zur Registerkarte „Bemaßung“ zurückzukehren.
Die normale Bearbeitung bearbeitet nur ein einzelnes Bemaßungs-Feature, die Gruppenbearbeitung hingegen die gesamte orthogonale Bemaßung einschließlich aller Abszissen und Ordinaten.
So löschen Sie eine Bemaßung:
Das Löschen einer Bemaßung kann nicht rückgängig gemacht werden.
1.Gehen Sie zu Konstruktion > Bemaßung.
2.Klicken Sie auf Bearbeiten.
3.Wählen Sie die Bemaßung auf der Karte aus.
4.Klicken Sie auf Löschen.

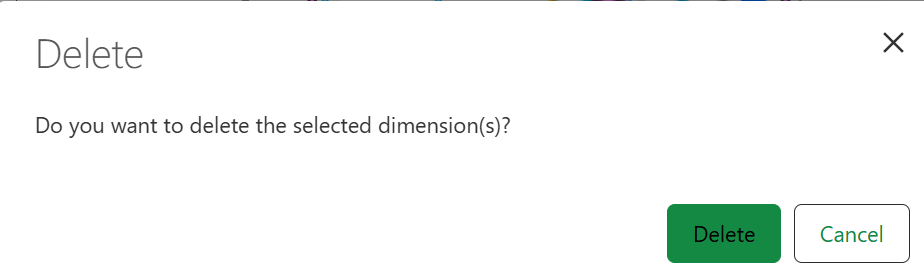

Es erscheint ein Dialogfeld, in dem Sie bestätigen müssen, dass Sie die ausgewählte Bemaßung löschen möchten.
5.Klicken Sie auf Löschen.
Die Bemaßung wird dauerhaft von der Karte entfernt, und der Bereich für die Bemaßung wird zurückgesetzt.
Das Löschen einer orthogonalen Bemaßung entfernt sowohl ihre Abszissen- als auch ihre Ordinatenkomponenten. Ein Bestätigungsdialog erscheint, bevor die Löschung abgeschlossen ist.
So löschen Sie eine Bemaßungsgruppe:
1.Gehen Sie zu Konstruktion > Bemaßung.
2.Klicken Sie auf Gruppe bearbeiten.
3.Wählen Sie eine orthogonale Bemaßung auf der Karte aus. Die Hauptachse zusammen mit den rechtwinkligen Messungen sind hervorgehoben.
4.Klicken Sie auf Löschen.
Es erscheint ein Dialogfeld, in dem Sie bestätigen müssen, dass Sie die ausgewählte Bemaßungsgruppe löschen möchten.
5.Klicken Sie auf Löschen.
Die Bemaßungsgruppe wird dauerhaft von der Karte entfernt, und der Bereich für die Bemaßung wird zurückgesetzt.
