Mit dieser Funktion können Sie Anlagen in Form von Bildern oder Dokumenten zu Strukturen hinzufügen und bearbeiten. Fügen Sie beispielsweise Baupläne als Referenzdokument zu einer Versorgungsleitung hinzu.
Sie können nur Anlagen zu den Strukturen und Features hinzufügen, die für Anlagen konfiguriert sind. Weitere Informationen zur Konfiguration von Anlagen finden Sie in der ArcGIS Pro-Dokumentation.
Anlagen bearbeiten:
1.Gehen Sie zu Toolbar > Bearbeiten > Anlagen. Im linken Seitenbereich öffnet sich die Registerkarte „Anlagen“.
2.Laden Sie die Features oder Strukturen mit einem der verschiedenen verfügbaren Tools von der Karte.
Je nachdem, wie viele Netzwerk-Features und zugehörige Informationen gelistet werden sollen, sind folgende Funktionen zur Auswahl möglich:
|
Identifizierte Kartenobjekte laden |
Laden Sie die gewünschten Features oder Strukturen mit einem Mausklick auf eine StructureLine oder durch Aufziehen eines Rechtecks über einen Kartenbereich. |
|
Selektierte Kartenobjekte laden |
Laden Sie die Strukturen, die bereits in der Karte aus einem anderen Schritt oder mit einer anderen Auswahlfunktion ausgewählt wurden. |
|
Objekte im Kartenausschnitt laden |
Laden Sie alle verfügbaren StructureLines in der aktuellen Kartenausdehnung. |
|
Alle entfernen |
Alle geladenen StructureLines und Informationen zu Anhängen werden aus der Ergebnisliste entfernt. |
3.Erstellen Sie eine neue Anlage, indem Sie unten auf der Registerkarte „Anlagen“ auf die Schaltfläche „Hinzufügen“ klicken. Das Fenster „Datei auswählen“ wird geöffnet, in dem Sie ein Bild oder ein Dokument in die ausgewählte Struktur hochladen können. Klicken Sie auf „OK“, um den Upload abzuschließen.
Sie können nur eine Datei pro Upload hinzufügen. Wenn Sie mehr als eine Datei hochladen möchten, müssen Sie den vorherigen Vorgang mehrmals wiederholen.

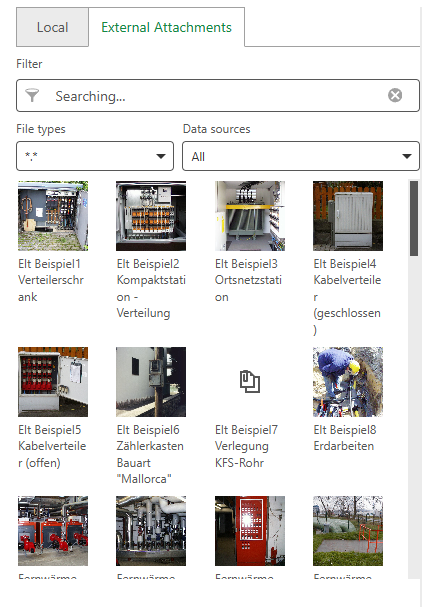

Sie können alle hinzugefügten Bildanhänge in Listen- oder Gitterform anzeigen. Diese Steuerelemente befinden sich neben dem Titel „Bilder“.
4.Sie können einige Bearbeitungsaktionen an Ihren erstellten Bildern vornehmen, indem Sie auf das Aktionsmenü klicken. Es erscheinen die folgenden Funktionen:
|
Vorschau |
Sehen Sie sich das hinzugefügte Bild auf der Registerkarte „Anlagen“ an. Sie können auch auf das Bild doppelklicken, um es in der Registerkarte „Anlagen“ in der Vorschau anzuzeigen. |
|
Öffnen |
Öffnen Sie das Bild in einem neuen Tab in Ihrem Browser. |
|
Herunterladen |
Laden Sie das Bild lokal auf Ihren Computer herunter. |
|
Löschen |
Löschen Sie den Anhang aus der aktuell aktiven StructureLine oder dem aktuell aktiven Feature. |
5.Sie können einige Bearbeitungsaktionen an Ihren erstellten Anlagen vornehmen, indem Sie auf das Aktionsmenü klicken. Es erscheinen die folgenden Funktionen:
|
Herunterladen |
Laden Sie die Anlage lokal auf Ihren Computer herunter. |
|
Löschen |
Löschen Sie den Anhang aus der aktuell aktiven StructureLine oder dem aktuell aktiven Feature. |
