Mit der Funktion „Beziehungen“ können Sie auf der Karte sehen, wie Strukturen und Linien verbunden sind. Diese Beziehungen können räumlich oder nicht räumlich sein, je nachdem, um welche Features es sich handelt. Wenn Sie beispielsweise Adressen mit Features und Strukturen verknüpfen möchten, können Sie eine nicht-räumliche Zuordnung mithilfe von Beziehungen erstellen.
Beziehungen können zwischen räumlichen Objekten, nicht-räumlichen Objekten oder zwischen einem räumlichen und einem nicht-räumlichen Objekt bestehen. Sie können Beziehungen konfigurieren, indem Sie Beziehungsklassen und Fremdschlüssel-Beziehungen erstellen. Weitere Informationen zu diesem Thema finden Sie in der ArcGIS Pro-Dokumentation.
So bearbeiten Sie Beziehungen:
1.Gehen Sie zu Bearbeiten > Beziehungen. Im linken Bereich wird die Registerkarte Beziehungen geöffnet.
2.Laden Sie die Features oder Strukturen mit einem der verschiedenen verfügbaren Tools von der Karte.
Schaltfläche |
Beschreibung |
|---|---|
|
Laden Sie die gewünschten Features oder Strukturen mit einem Mausklick auf eine Strukturlinie oder durch Aufziehen eines Rechtecks über einen Kartenbereich. |
|
Laden Sie die Strukturen, die bereits bei einem anderen Schritt in der Karte oder mit einer anderen Auswahlfunktion ausgewählt wurden. |
|
Laden Sie alle verfügbaren Strukturlinien im aktuellen Kartenausschnitt. |
|
Alle geladenen Strukturlinien und Beziehungsinformationen werden aus der Ergebnisliste entfernt. |
In der Webanwendung können Sie konfigurieren, für welche Arten von Strukturlinien Beziehungen unterstützt werden.
Nur die Features der Feature-Classes, die über Beziehungsklassen verbunden sind, können im Bereich angezeigt und für Beziehungen ausgewählt werden.
3.Erstellen Sie eine neue Beziehung, indem Sie auf das Aktionsmenü neben dem geladenen Feature klicken und dann auf Beziehung zum identifizierten Feature erstellen klicken. Wählen Sie das Feature aus, mit dem Sie eine Beziehung erstellen möchten, und klicken Sie in der geladenen Karte darauf.
Für jedes Feature gibt es bestimmte vordefinierte Regeln, wenn es darum geht, eine Beziehung zwischen Features herzustellen. Wenn Sie gegen eine der Regeln verstoßen, erscheint eine Fehlermeldung mit einer Beschreibung der Regel, gegen die Sie verstoßen haben.
4.Sie können einige Bearbeitungsaktionen an Ihren erstellten Beziehungen vornehmen, indem Sie auf das Aktionsmenü klicken. Es erscheinen die folgenden Funktionen:
Schaltfläche |
Beschreibung |
|---|---|
|
Zoomen Sie auf das entsprechende Feature auf der Karte. |
|
Schwenken Sie auf das zugehörige Feature auf der Karte. |
|
Heben Sie dieses Feature auf der Karte kurz hervor. |
|
Zeigen Sie die Attribute des ausgewählten Features im Nur-Lesen-Modus an. |
|
Zeigen Sie die Definition der Beziehungsklasse für dieses Feature an. Sie können die Beziehungsklassen-Definition für dieses Feature in diesem Fenster nicht bearbeiten, sondern nur anzeigen. Der Menüpunkt zeigt verwandte Layer, Beziehungsart und Informationen darüber an, ob es sich um eine zugeordnete oder eine abhängige Beziehungsklasse handelt. |
|
Erstellen Sie eine neue Beziehung zwischen dem identifizierten Feature und dem aktuell aktiven Feature. |
|
Erstellen Sie eine neue Beziehung zwischen vorausgewählten Features und dem aktuell aktiven Feature. |
|
Erstellen Sie ein neues Feature und eine Beziehung zwischen ihm und dem aktuell aktiven Feature. |
|
Löschen Sie die Beziehung(en) zum aktuell aktiven Feature. |
|
Löschen Sie sowohl die Beziehung als auch das Feature, das mit dem aktuell aktiven Feature verknüpft ist. |
5.Um eine neue nicht-räumliche Beziehung zu erstellen, klicken Sie auf das Aktionsmenü neben dem Namen der Struktur und dann auf Feature erstellen und in Beziehung setzen. Ein neues Feature-Formular wird geöffnet. Füllen Sie die Felder aus und klicken Sie auf Senden.
Sie haben nun ein nicht-räumliches Feature erstellt, das mit Ihrer aktuellen Struktur in Zusammenhang steht.

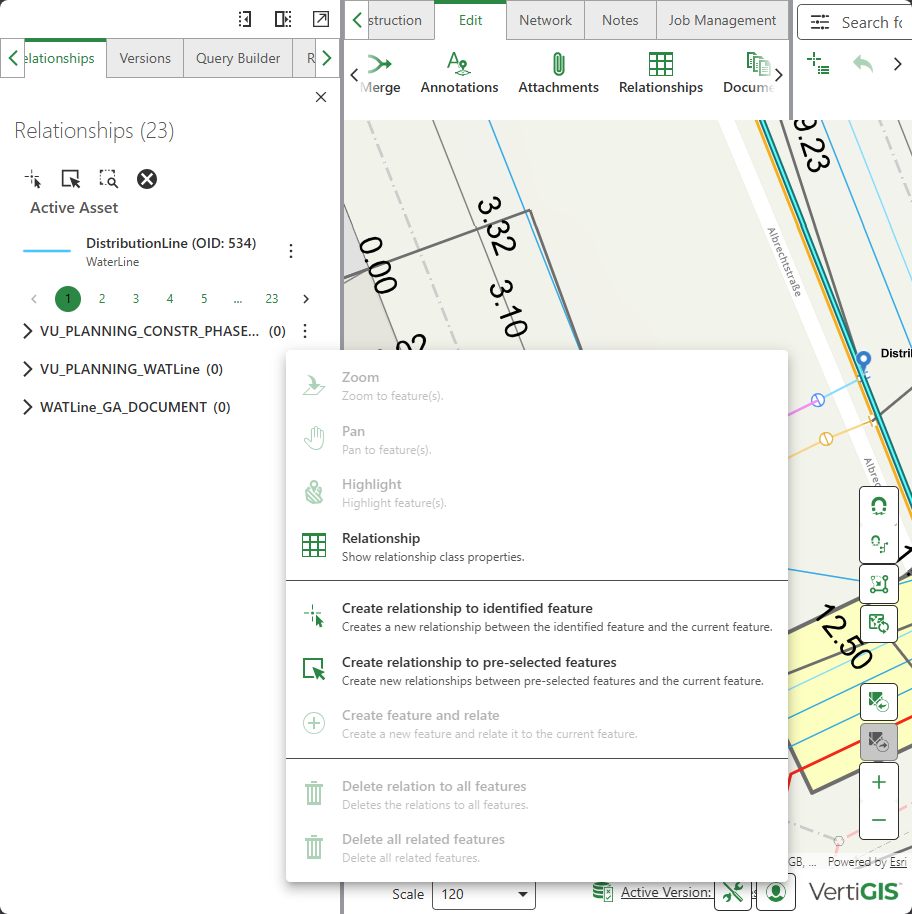

So erstellen Sie eine Beziehung mit ausgewählten Features:
1.Gehen Sie zu Auswählen > Abfrage-Generator.
2.Suchen Sie nach den gewünschten Features (z. B. Dokumenten) und wählen Sie sie aus.
3.Gehen Sie zu Bearbeiten > Beziehungen.
4.Wählen Sie einen Bereich aus, der die Features enthält.
5.Öffnen Sie das Kontextmenü für das Ziel-Feature.
6.Wählen Sie Beziehungen zu vorausgewählten Features erstellen.
Das System überprüft die ausgewählten Features, die mit der aktuellen Klasse in Beziehung gesetzt werden können, und erstellt die Beziehungen.
Beziehungen zu vorausgewählten Features erstellen funktioniert sowohl mit räumlichen als auch mit nicht-räumlichen Features und unterstützt die Auswahl mehrerer Features.
