Les annotations sont des étiquettes textuelles et symboliques qui affichent des informations importantes sur les entités du réseau sur la carte Web. Ils peuvent vous aider à comprendre, identifier et gérer des éléments de réseau complexes.

Pour créer une annotation :

1.Aller à Modifier > Annotations.
L'onglet Annotations s'ouvre.

2.Choisissez la couche et la classe d'annotation dans leurs menus déroulants respectifs, puis saisissez le texte à afficher sur la carte.

Pour garantir l'affichage correct des annotations sur la carte, effectuez un zoom avant à une échelle appropriée.

Les annotations ne sont visibles que lorsque leur calque associé est actif et visible. Assurez-vous que le calque est activé dans l'onglet Calque.

3.Placez votre annotation nouvellement créée sur la carte en utilisant l'une des méthodes répertoriées ci-dessous.

4.Cliquez sur la carte pour placer l'annotation à l'endroit souhaité.
Votre annotation est maintenant créée et enregistrée sur la carte Web.

Annotations liées aux entités

Les annotations liées aux entités sont des entités d'annotation qui maintiennent une relation dynamique avec les entités qu'elles décrivent. Lorsque les attributs ou la géométrie de l'entité liée changent, l'annotation est automatiquement mise à jour pour rester cohérente.

Vous pouvez créer des annotations liées aux entités uniquement lorsque les annotations liées aux entités sont configurées pour l'entité sélectionnée. Pour en savoir plus sur la création de classes d'entités d'annotation liées aux entités, visitez le Documentation Esri.

Pour créer une annotation liée à une entité :

1.Aller à Modifier > Annotations.
L'onglet Annotations s'ouvre.

2.Basculez le Créer une annotation liée aux entités bouton.
L'entité sélectionnée est mise en surbrillance sur la carte.

3.Cliquez Sélectionner une entité, puis cliquez sur l'entité sur la carte.

4.Choisissez la couche et la classe d'annotation dans leurs menus déroulants respectifs.
Le champ de texte affiche l'annotation créée.

5.Cliquez sur la carte pour placer l'annotation à l'endroit souhaité.
Votre annotation est maintenant créée et enregistrée sur la carte Web.

Vous pouvez faire pivoter l'annotation selon l'angle souhaité avant le placement en faisant glisser la barre de rotation ou en saisissant le degré de l'angle.

Si vous supprimez une entité, son annotation liée à l'entité est automatiquement supprimée.

Si l'entité sélectionnée est une entité linéaire, l'annotation est automatiquement pivotée pour correspondre à son angle de rotation avant le placement.

Annotations de bloc pour les lignes/câbles parallèles

Créez plusieurs étiquettes sous la forme d’un seul bloc de texte pour les entités linéaires parallèles.

Pour créer une annotation de bloc :

Pour qu'une annotation de bloc soit créée, l'entité sélectionnée doit avoir une configuration d'annotation liée à l'entité.

1.Aller à Modifier > Annotations.

2.Activer Créer une annotation liée aux entités.

3.Activer Créer une annotation de bloc (situé sous l'option liée à la entité).

4.Cliquez Sélectionner une entité, puis tracez une ligne coupant les entités requises.

5.Cliquez sur la carte pour placer le bloc d'annotation à l'endroit souhaité.
Votre annotation de bloc est maintenant créée et enregistrée sur la carte Web.

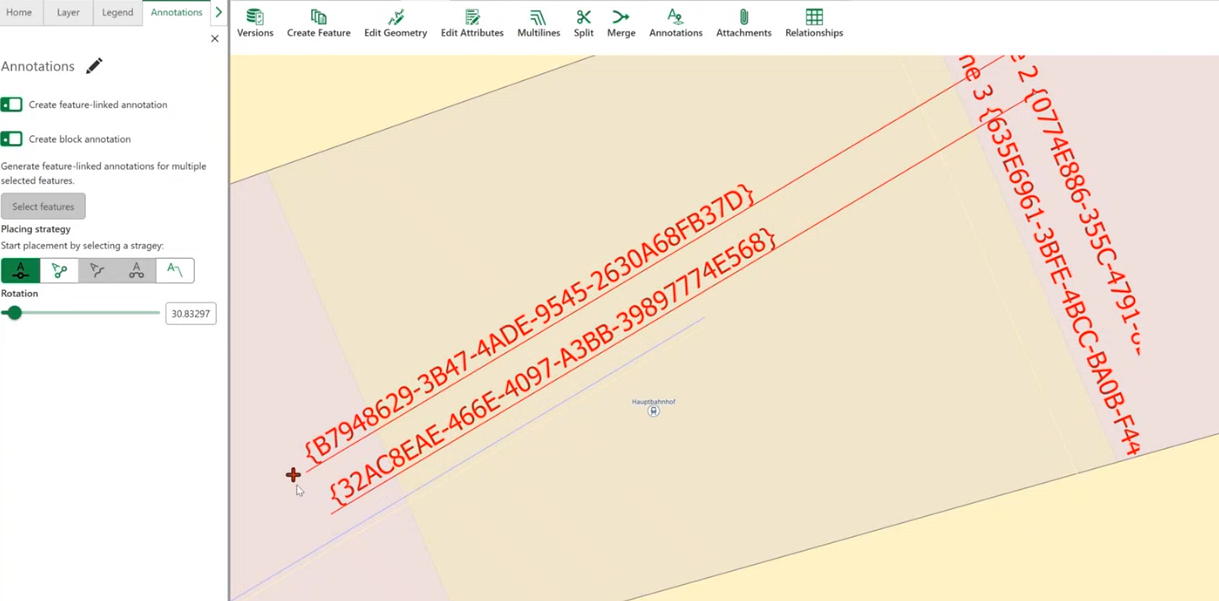

Dans un texte d'annotation de bloc, les entités sont classées géographiquement pour correspondre à leur disposition visuelle sur la carte.

Lors de la création d'une annotation de bloc avec des lignes de repère, le système place automatiquement des ancres de lignes de repère aux points d'intersection, pour pointer précisément là où les entités se croisent avec la géométrie identifiée.

Comportement des annotations de bloc :

•Les annotations de bloc ne prennent en charge qu'une seule ligne par annotation liée à une entité.

•L'alignement des blocs suit la rotation de l'emplacement de placement.

•L’ordre des étiquettes suit l’orientation de la carte.

•Les annotations individuelles au sein du bloc peuvent être modifiées séparément.

•Les annotations de bloc fonctionnent avec les entités linéaires, ponctuelles et surfaciques.

Les annotations de bloc utilisent la première couche d'annotation disponible et sa première classe d'annotation.
