Cette fonction concerne uniquement les nouvelles multilignes créées dans la même session.
Vous pouvez créer une route/tranchée pour les multilignes nouvellement créées. Vous pouvez facilement identifier quels câbles ou tuyaux appartiennent à un tube ou une tranchée spécifique et les modifier si nécessaire.
Pour notre exemple dans la procédure ci-dessous, nous créons plusieurs câbles (LVCables) et les regroupons dans une tranchée. Vous pouvez également utiliser des conteneurs de tranchée pour organiser les entités de manière hiérarchique.
Pour créer un itinéraire/tranchée :
1.Créer une multiligne (dans notre exemple, nous créons trois Câbles BT)

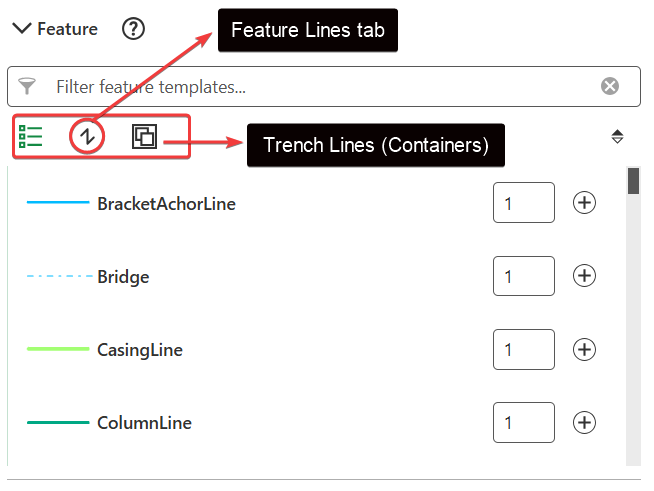

Si vous sélectionnez une tranchée comme axe lors de la création multiligne, elle devient automatiquement un conteneur. La zone entité affichera deux onglets : Lignes caractéristiques (lignes standard) et Lignes de tranchées (conteneurs).
2.Aller à Modifier > Multilignes > Création d'un itinéraire/tranchée et cliquez Sélectionner.
3.Sélectionnez le multiligne vous venez de créer.
Vous pouvez recharger vos résultats en appuyant sur le bouton
pour sélectionner une nouvelle entité de base si nécessaire.
4.Facultatif : cliquez sur Configurer les outils formez le menu d’action à côté de Multilines, pour ajuster le tampon de recherche.
Cliquez sur l'info-bulle à côté de Création d'itinéraire/tranchée pour en savoir plus sur le paramètre de tampon de recherche.
5.Détection automatique des entités: Le système crée une zone de recherche autour de la base de l'itinéraire et détecte les éléments à proximité qui lui sont parallèles. Cette zone de recherche est divisée en segments logiques, où les caractéristiques restent systématiquement parallèles. Chaque segment est visualisé sur la carte sous forme de polygone temporaire.
Un nouveau segment est créé lorsque :
oUne entité n’est plus parallèle.
oUne entité quitte la zone de recherche.
oUne entité démarre ou se termine.
6.Facultatif : sélectionnez le structure de route/tranchée vous voulez créer. Dans notre exemple, nous créons une tranchée.
Si vous ne sélectionnez pas de polygone ou de zone comme représentation graphique de l'itinéraire/tranchée, il apparaît sous forme de ligne.

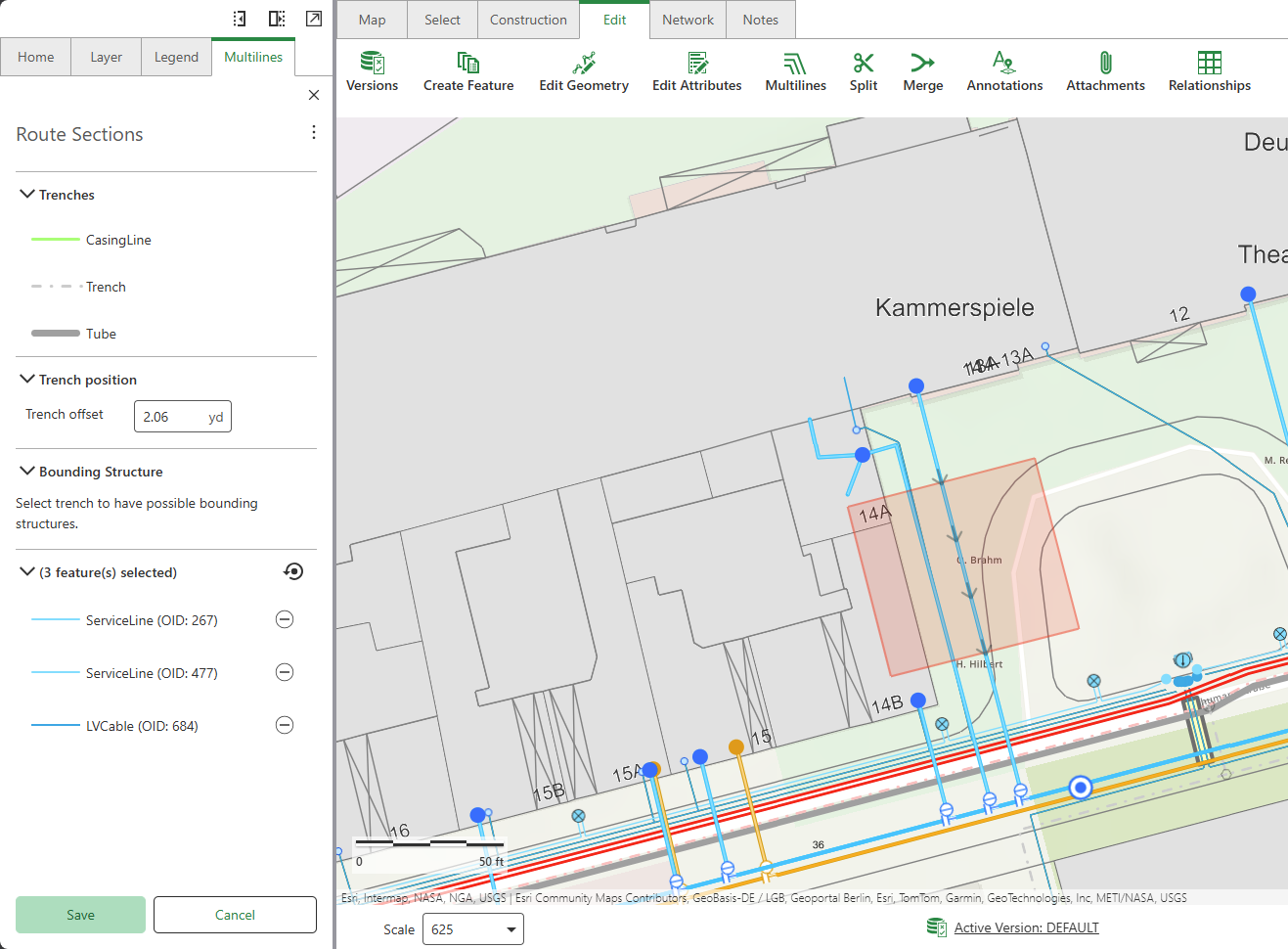

Le tableau ci-dessous décrit les options d'itinéraire/tranchée.
Paramètre |
Description |
|---|---|
Tranchées |
Facultatif : vous pouvez utiliser le Tranch?e de ligne ; tron?on de trac? enterr? et Tron?on de tuyau (sur une longue distance) paramètres pour créer une représentation graphique d’une zone de tranchée ou d’un tube. |
Position de la tranchée |
Le Décalage de tranchée est la distance entre la tranchée et l'axe de la tranchée. |
Structure de délimitation |
Facultatif : sélectionnez Tranch?e de ligne ; tron?on de trac? enterr? ou Tron?on de tuyau (sur une longue distance) pour voir sa représentation aérienne. Sinon, vous pouvez voir la tranchée représentée par une ligne. |
entité(s) sélectionnée(s) |
Affiche les entités incluses dans la tranchée/le tube. Les entités placées dans des conteneurs de tranchées lors de la création multiligne apparaissent en retrait avec des bordures d'arrière-plan grises pour afficher la hiérarchie. Vous pouvez supprimer la entité ou la sélection de tube/tranchée. |
7.Facultatif : utilisez le Esquisser outil pour définir une section spécifique de l’entité à couvrir par la tranchée. Cliquez Esquisser, puis dessinez la zone souhaitée directement sur la carte.
Une tranchée est créée sur une partie de l’entité plutôt que sur sa totalité.
Cet outil est particulièrement utile lorsque vous placez un tube de protection uniquement au point de croisement où des pipelines ou des câbles passent sous une rue pour fournir une couverture ciblée.

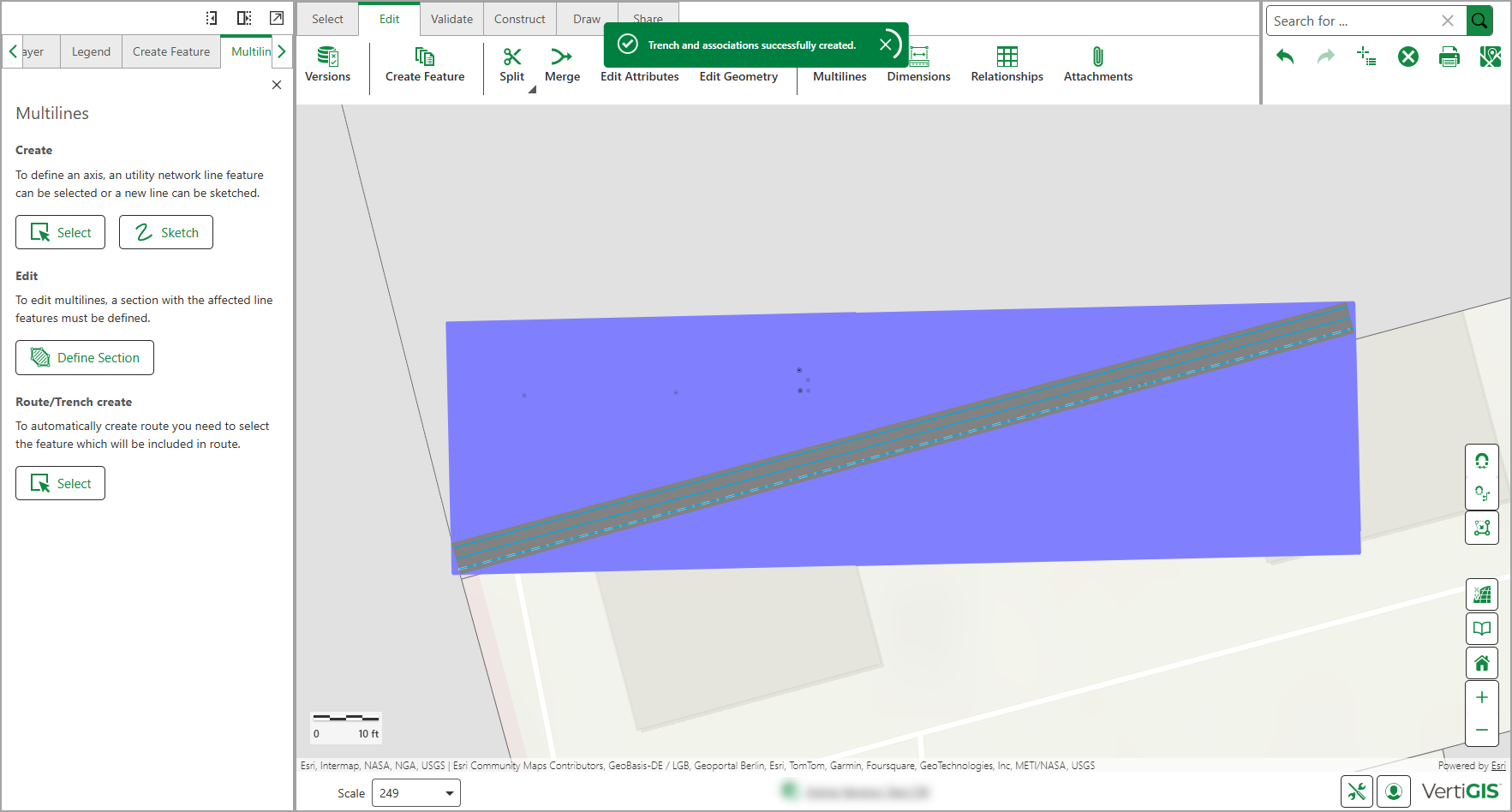

8.Cliquez Sauvegarder.

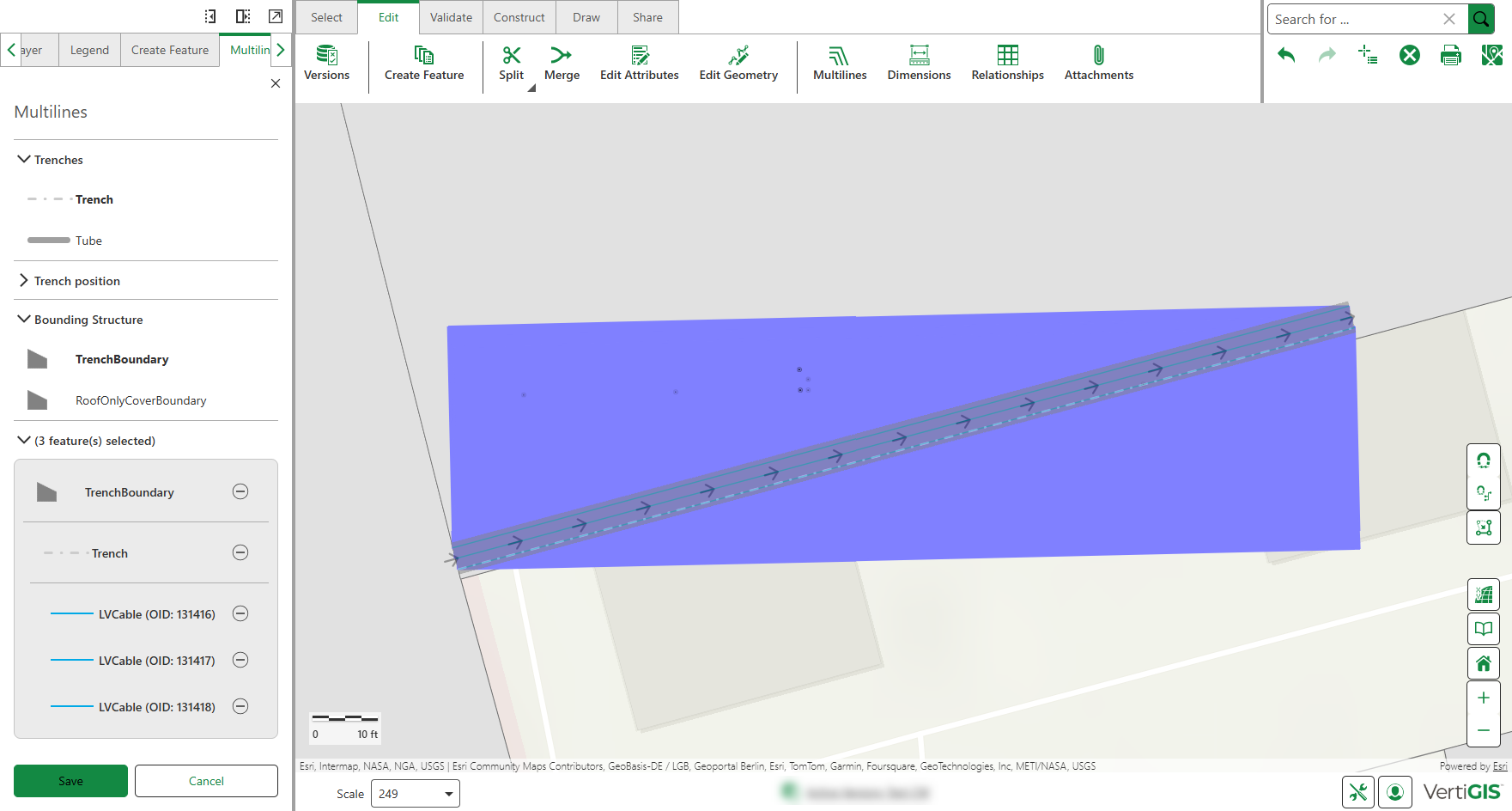

La figure ci-dessous montre comment les entités sont connectées au sein de la topologie. Toutes les lignes sont liées à la ligne de tranchée via des associations de confinement (créées automatiquement lors de l'utilisation de conteneurs de tranchée dans des multilignes). Si un polygone de tranchée est présent, il contient la ligne de tranchée.
Lors de l'ajout de lignes caractéristiques du terrain à une tranchée, elles sont validées à l'aide des mêmes règles appliquées lors de la création d'un itinéraire ou d'une tranchée.
