La complexité des installations de traitement de l'eau dans le domaine du traitement et du stockage est relativement élevée. Outre les structures (stockage de l'eau), des pompes et des groupes de refoulement sont également utilisés. Tous deux influencent la pression dans le réseau. C'est pourquoi un contrôleur de sous-réseau autonome (Point de livraison) a été introduit, qui enregistre de manière uniforme les informations pertinentes pour la formation du réseau. Cette généralisation à un point de transfert au niveau des ouvrages déterminants pour le réseau simplifie considérablement la saisie et la migration. De plus, les clapets anti-retour forment également une limitation du réseau (restriction du sens d'écoulement).
Description des cas |
Graphique |
Explication |
|---|---|---|
|

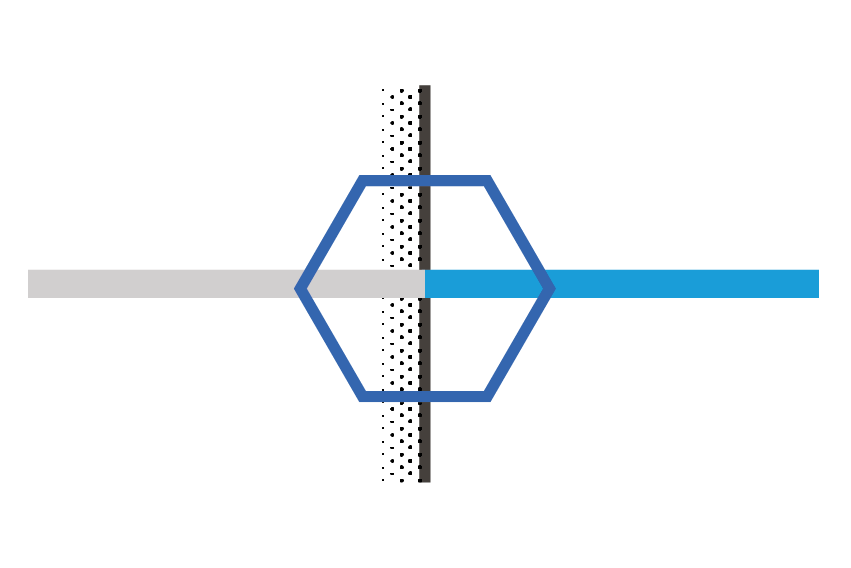

Le Point de livraison peut être utilisé comme remplacement du PlantConnectionPoint pour les installations. Ce point relie la construction de l'installation à la construction de la conduite et est enregistré sur le mur du bâtiment ou au point d'entrée de l'installation. |
|
|

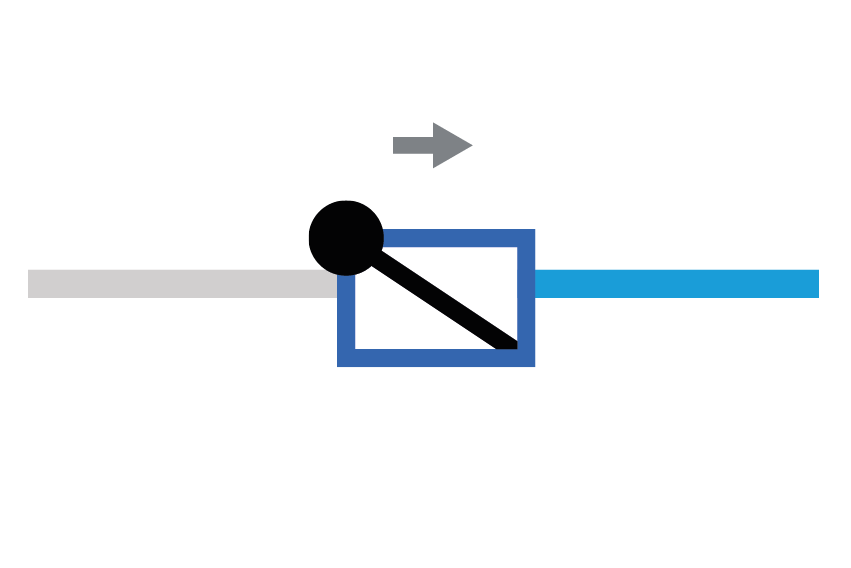

Le clapet anti-retour permet uniquement le sens d'écoulement (flèche) de gauche à droite. L'emplacement de l'élément dans le réseau n'a ici aucune importance. En règle générale, les clapets anti-retour sont très rarement documentés au sein des installations et actuellement dans le réseau. Point de raccordement : entrée vers sortie |
Contrôleur de sous-réseau détection minimale
Station minimale sans et avec construction d'installation
Situation |
Description |
|---|---|
|
Les deux images montrent un réservoir d'eau/réservoir surélevé avec une station de pompage à plusieurs niveaux pour une zone située plus haut sur la droite. Cette saisie est le minimum absolu pour l'enregistrement. Étant donné qu'un Point de livraison est utilisé à la périphérie de l'installation, l'ensemble de la construction de l'installation peut être omis lors du transfert des données. Les informations nécessaires au réseau sont enregistrées au niveau du DeliveryPoint. |
|

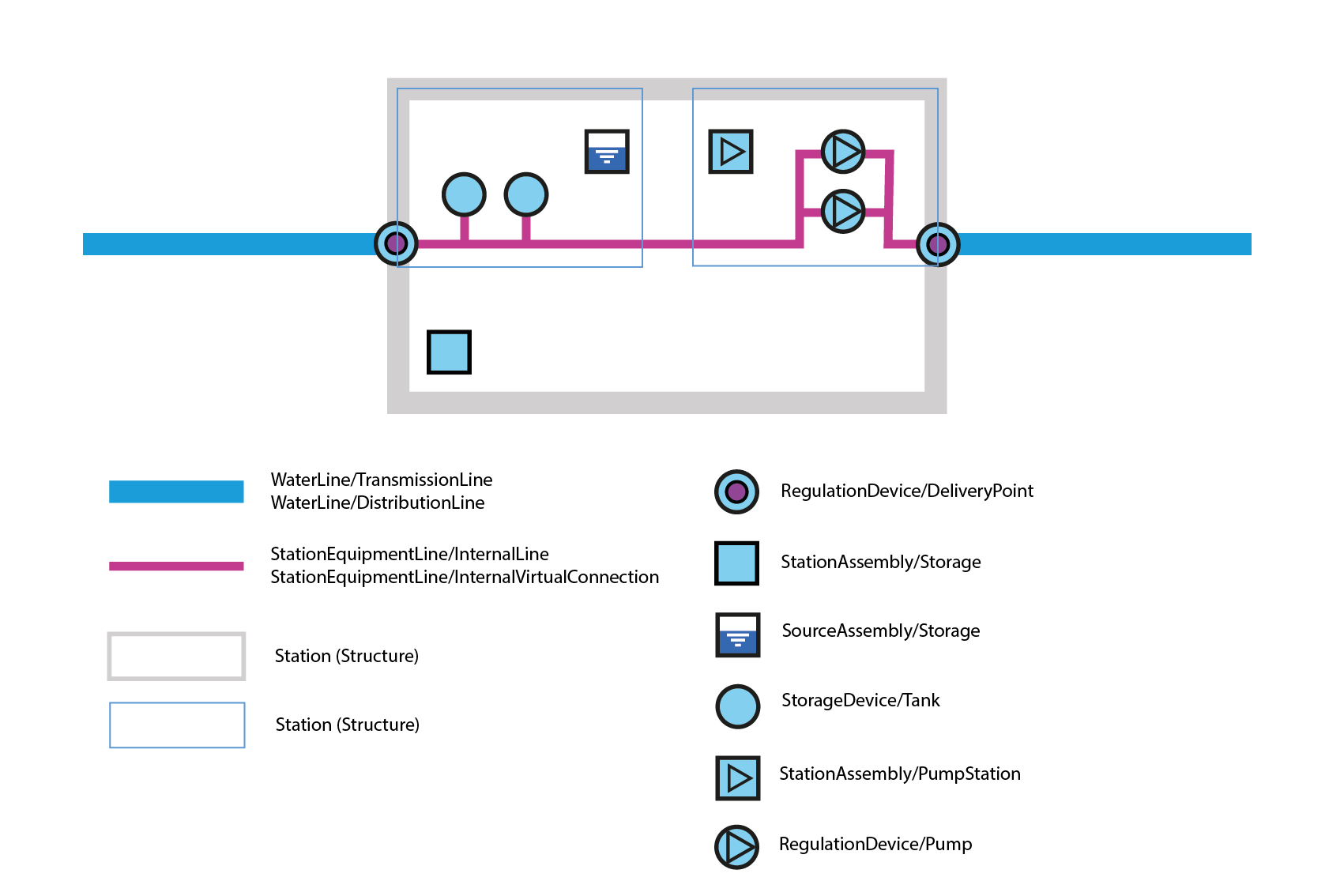

L'image montre un réservoir/stockage surélevé très simplifié avec deux chambres à eau (Dispositif de stockage/réservoir). De plus, une station de pompage à plusieurs niveaux alimente une zone située plus haut sur le côté droit. Cette station de pompage à plusieurs niveaux dispose de deux Pompes. Cette représentation est également très simplifiée et ne montre que le minimum. Les vannes, clapets anti-retour, etc. ont été omis. Ici aussi, Point de livraison est utilisé à la périphérie de l'installation pour le transfert vers le réseau. Les informations nécessaires au réseau sont enregistrées au point de livraison. |
