Organe de coupure, organe de fermeture
Les types d'organes de fermeture utilisés dans les réseaux de conduites sont les suivants:
•vanne à opercule, vanne d'arrêt, vanne-porte
•clapet (vanne papillon)
•robinet à boisseau sphérique / robinet à bille
•soupape, vanne à soupape, valve
La distinction est faite à l'aide du mécanisme de fermeture.

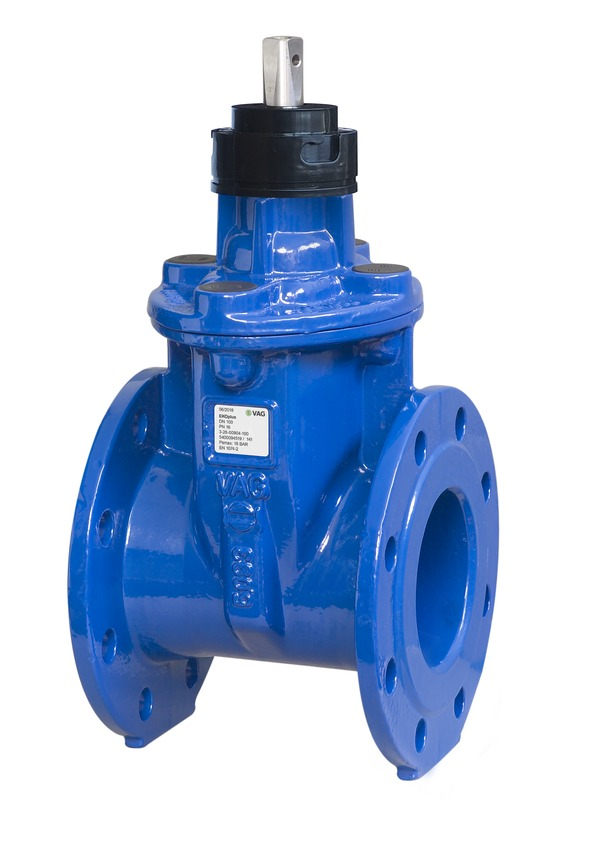

La vanne à opercule (également appelée vanne d’arrêt) est un organe utilisé pour ouvrir ou fermer complètement la section de passage d’une conduite. Il s’agit d’un coin (opercule) qui permet, par levée et descente, d’ouvrir ou de fermer entièrement la section. Attention : en cas d’ouverture partielle en réseau d’eau, il peut se produire de la cavitation.

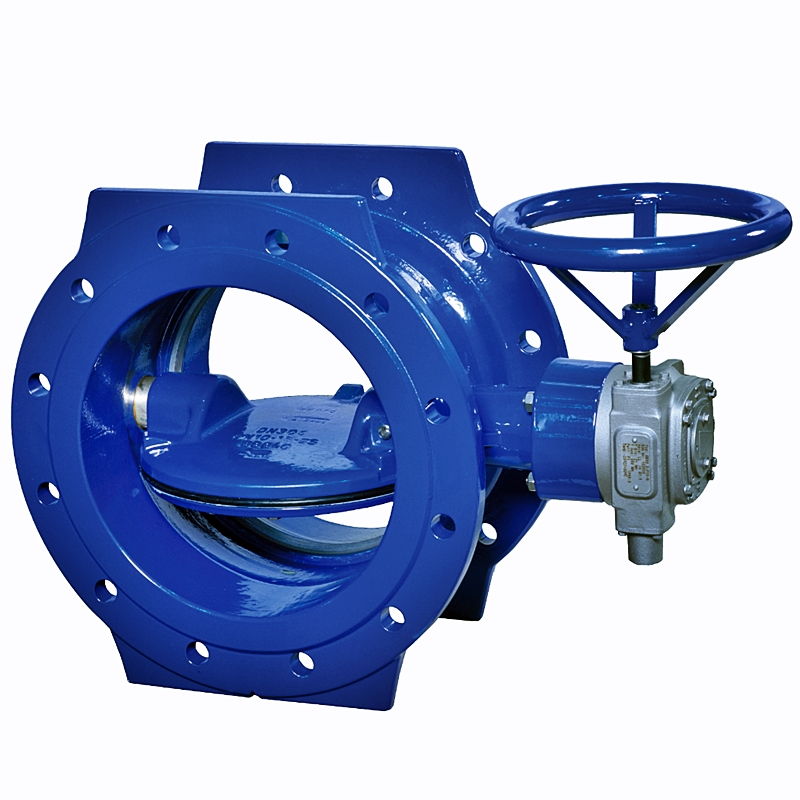

Les vannes papillon possèdent un volet situé dans l’axe, qui peut être fermé par rotation. La section de passage est toujours réduite avec ce type de vanne (horizontalement et verticalement).
Le robinet à boisseau sphérique est également utilisé dans les installations. Il s’agit fondamentalement d’une sphère percée qui peut être ouverte ou fermée par rotation.

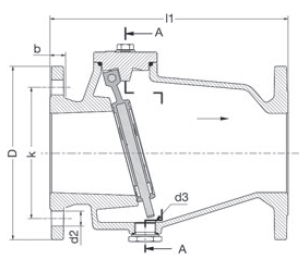

La soupape est équipée d’un organe de fermeture (cône, sphère, etc.) situé dans le sens de l’écoulement et pouvant être poussé contre une ouverture correspondante.
Dans les installations, la robinetterie d’arrêt sert également à la maintenance des ouvrages.
|
