Les raccords de tuyaux (FittingElement) sont des composants utilisés pour raccorder des tuyaux et des sections de tuyaux à d'autres dispositifs. Les raccords peuvent être soudés ou filetés, assemblés mécaniquement ou collés chimiquement. Le type d'assemblage dépend du matériau des tuyaux à assembler.
Les soudures sont également enregistrées comme manchons dans les raccords.
En règle générale, les tuyaux sont équipés de systèmes de raccordement (manchons) qui dépendent du matériau utilisé.
Vous trouverez de plus amples informations dans (Horlacher & Helbig, 2016)/(Horlacher & Helbig, 2018) et auprès des fabricants.
|
|
|

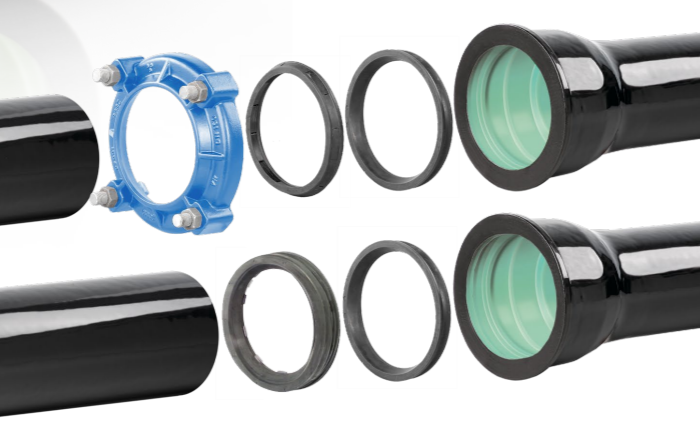

 Manchons enfichables tube en fonte grise |
Manchon / raccord vissé / soudure
Terme générique désignant un élément de raccordement entre deux tuyaux. Il existe différentes formes de raccordement : manchons enfichables, raccords à vis, filetages, raccords à bride, manchons, raccords soudés, coudes, etc.
|
|
|
|
|

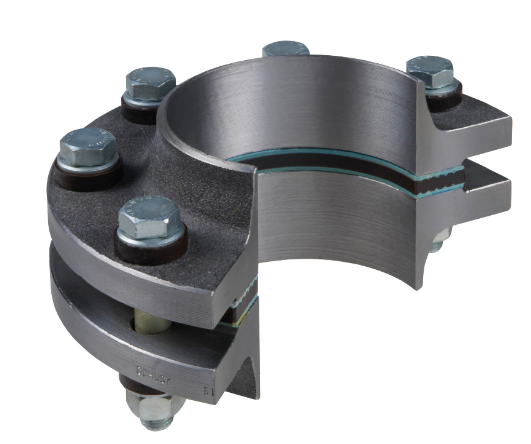

 Paire de brides isolantes vissées |

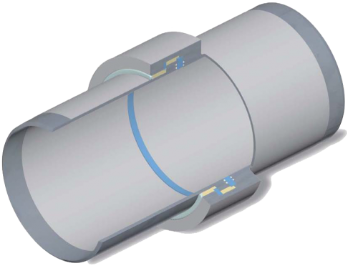

Pièce isolante
Les pièces isolantes servent à interrompre la conductivité électrique de conduites ou d'un système de protection cathodique contre la corrosion.
|
|
|
|
|
|
|

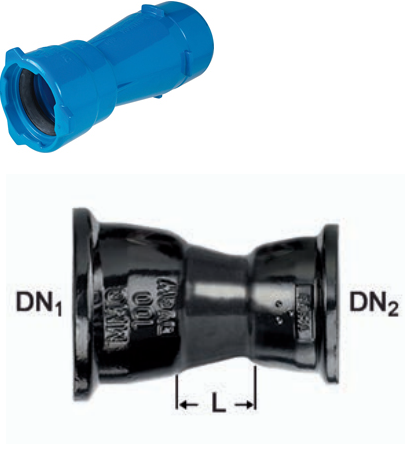

Réduction
Changement de calibre entre deux diamètres de tuyaux différents. Il existe également des formes spéciales qui permettent simultanément un changement de matériau. Dans ce cas, on parle de pièce de raccordement
|
|
|
|
|
 Raccord en T avec vanne |
Raccord en T, Té
Relie trois conduites à angle droit les unes par rapport aux autres.
|
|
|
|
|

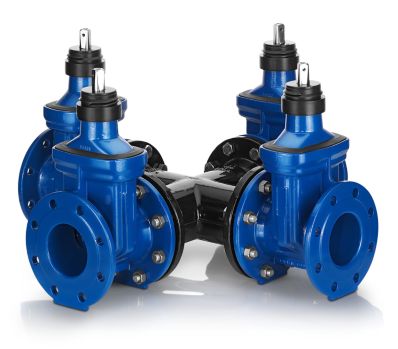

 Double T ou pièce en croix avec tiroir |
Croix / croix à bride / Double Té (TT)
Principe analogue à celui du Té, mais avec 4 sorties au lieu de 3.
|
|
|
|
|
|
|

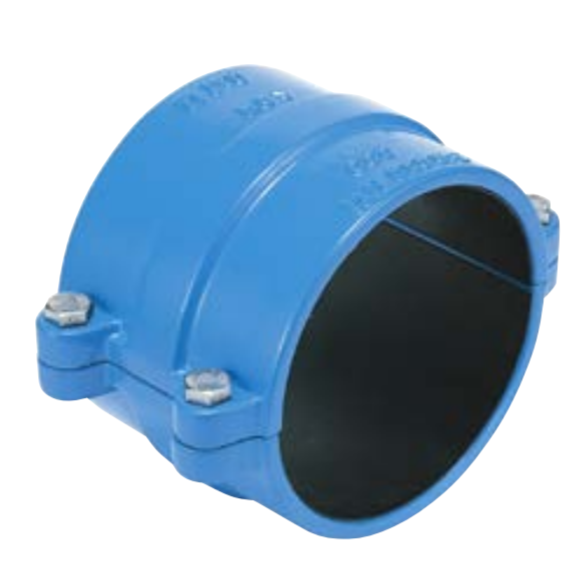

Collier de réparation / Collier de serrage / Manchon coulissant
Souvent utilisé pour les petites réparations.
Dans la pratique, la zone endommagée est généralement retirée et remplacée par un nouveau tuyau et un manchon coulissant.
|
|
|
|
|
|
|
Collier de prise en charge
Le collier de prise en charge sert au raccordement à une conduite. Dans ce contexte, il existe également le collier de prise avec vanne / vanne de prise en charge, qui combine l’armature de base du collier de prise en charge avec une vanne d’arrêt.
|
|
|
|
|
|
|
 Capuchon / Bouchon  Bride aveugle |
Capuchon / bride aveugle
Sert à fermer une conduite. La forme diffère selon qu'il s'agit de tuyaux en plastique ou en fonte.
Un capuchon est placé à l'extrémité d'une conduite afin de la fermer.
Une bride aveugle est une plaque qui est vissée ou soudée à l'extrémité de la conduite.
Fonte / acier / plastique : en règle générale, on utilise des manchons de fermeture électrosoudables.
Les tenons et les capuchons sont également utilisés pour les essais de pression, mais leur structure n'est pas identique.
|
|
|
|
|
|

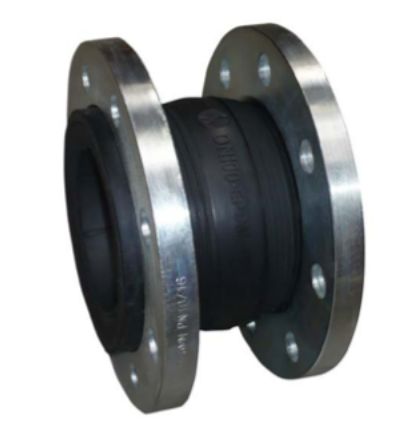

Compensateur
Un compensateur est toujours utilisé lorsque des vibrations doivent être absorbées dans un système. En règle générale, ils sont conçus pour résister à la compression, à la dilatation, aux déplacements latéraux et à la flexion.
|
|
|
|
|
|
|

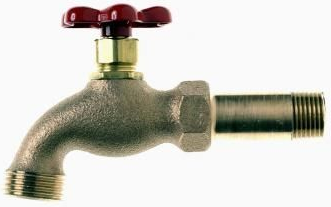

Robinet
Il s'agit de l'extrémité d'une conduite qui permet également de contrôler l'eau, ou de la distribuer au consommateur à partir du réseau de distribution via un robinet.
|
|
