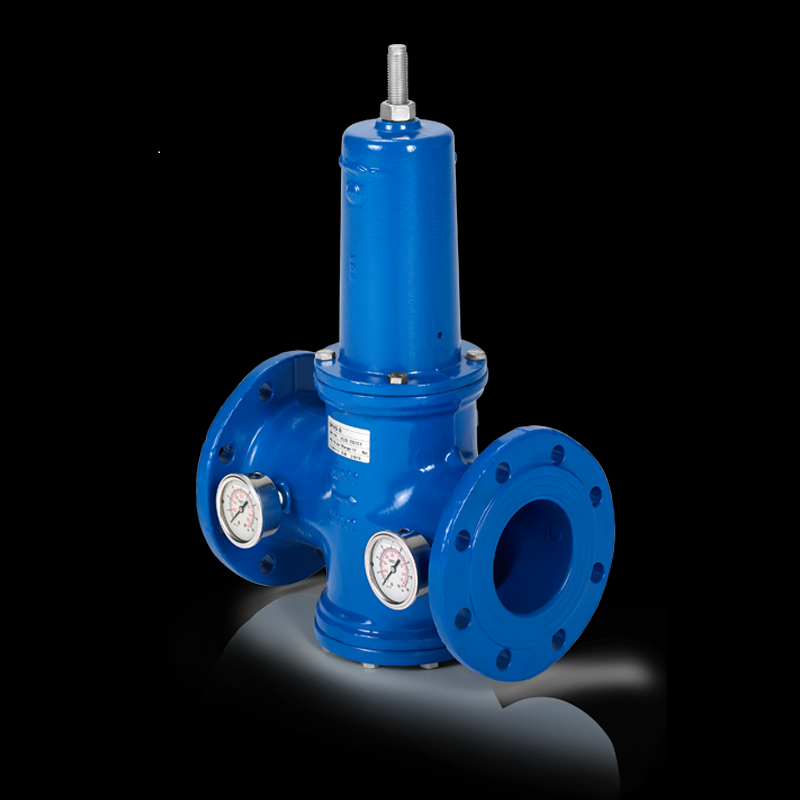

 Soupape de pression à ressort (vonRoll) |
Réducteur de pression / Vanne de régulation
Les réducteurs de pression sont utilisés afin de ne pas dépasser une pression de service définie. Il existe deux formes de base, fondées sur la conception mécanique (à fermeture par ressort ou à commande par le fluide lui-même). Lorsque les différences de pression ou les débits sont trop importants, seuls des réducteurs de pression à commande par le fluide peuvent être utilisés.
La chambre de réduction de pression contient toujours un réducteur de pression et constitue un ouvrage de génie civil.
|
|
|
|
|

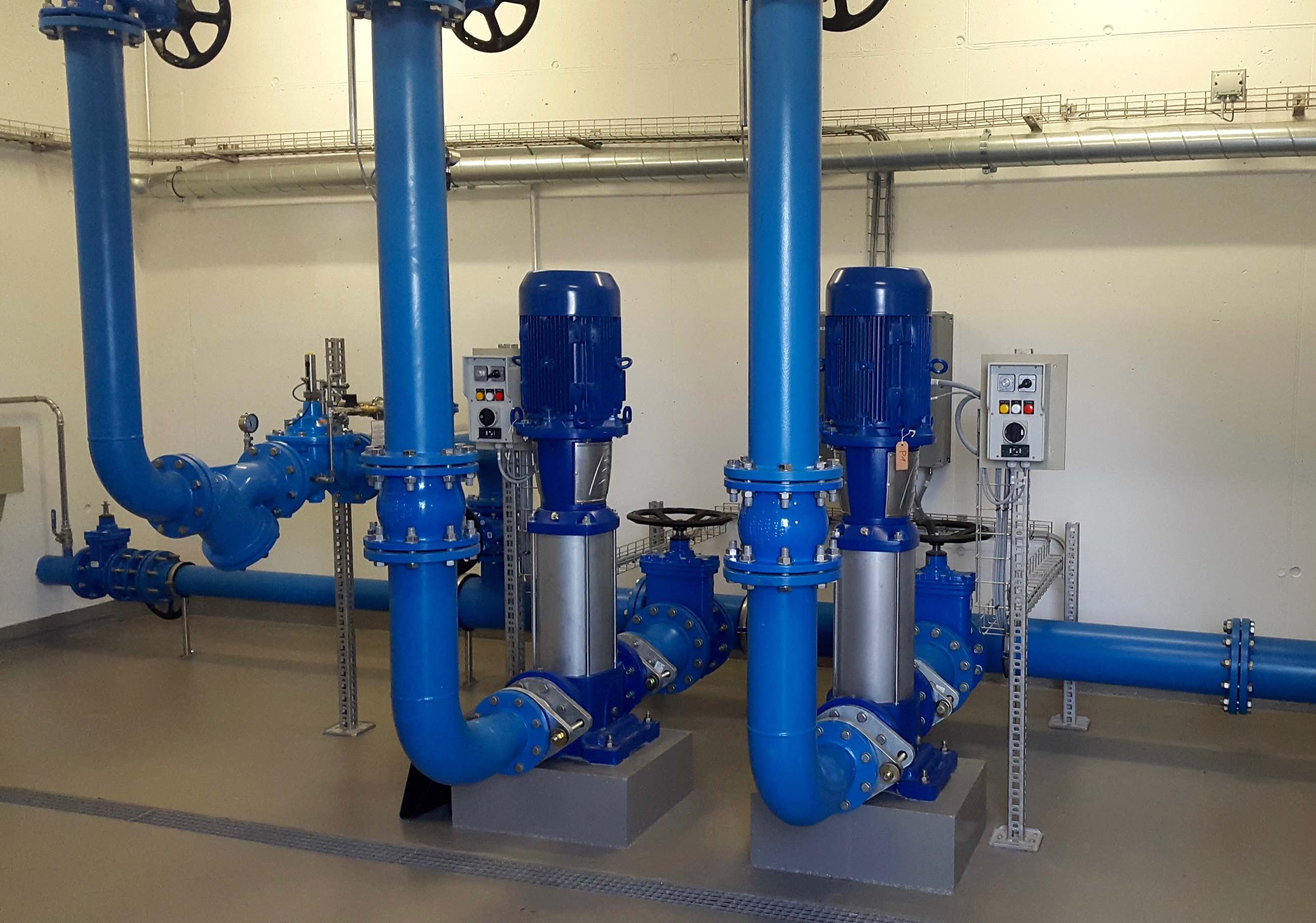

 Pompes dans une installation de pompage (wvgm.ch) |
Pompe à eau
La pompe à eau sert à l'adduction et au transport d'eau, ainsi qu'à assurer une pression et un débit suffisants. Les pompes sont toujours utilisées dans des installations ou des puits en combinaison avec d'autres composants et une alimentation électrique.
Une Pompe à vis ou pompe archimédique est traitée comme une pompe normale et est rarement utilisée dans l'approvisionnement en eau (généralement utilisée dans les eaux usées).
|
|
|
|
|
|
|

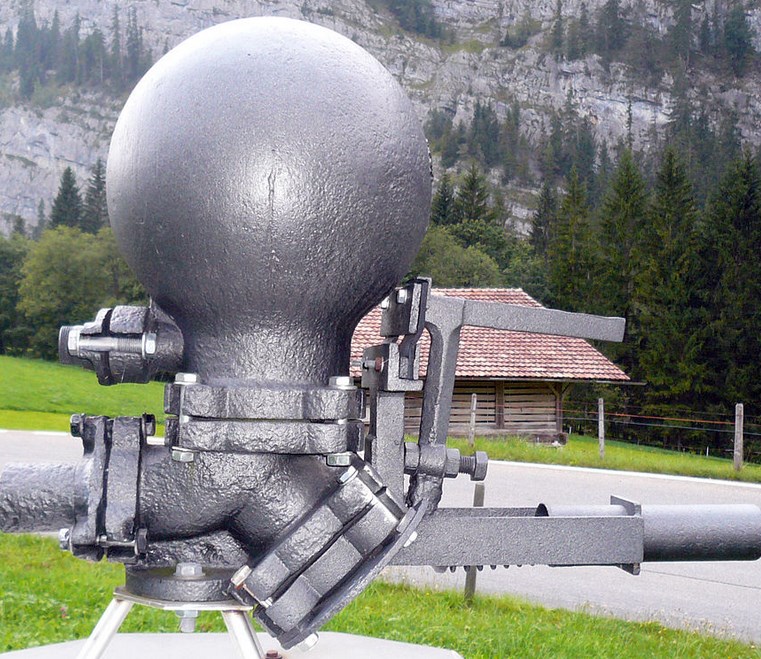

Bélier hydraulique
Un bélier hydraulique est une pompe à eau intermittente.
|
|
|
|
|

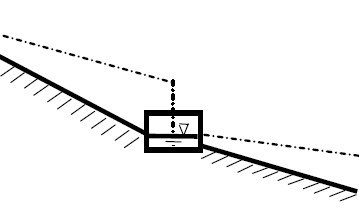

 Coffret à brise-pression à croquis |
Chambre de détente, regard brise-pression
Construction où la pression de la conduite est réduite à la pression atmosphérique; il s'agit généralement d'un puits à niveau d'eau ouvert.
|
|
|
|
|
|
Point de transfert (système), point de livraison
Les possibilités et les types de construction dans le domaine du captage et du stockage sont très variés. Pour cette raison, le point de livraison a été introduit comme contrôleur de sous-réseau. Celui-ci est placé à la transition entre la construction d’installations et la construction de conduites, et il est doté des attributs nécessaires.
Ce point de livraison du système définit le « début » du sous-réseau du système. Il s’agit du point à partir duquel l’eau traitée est injectée dans le sous-réseau. Il est hiérarchiquement supérieur au point de livraison de zone de pression et peut alimenter plusieurs zones de pression en eau.
Pour cette raison, il est positionné dans l’installation en amont d’un point de livraison (DeliveryPoint). En d’autres termes, le point de livraison (pour la zone de pression) dans l’installation se situe entre le point de livraison du système dans l’installation et le réseau de conduites.
SystemDeliveryPoint est un contrôleur de sous-réseau
|
|
|
|
|
|
Point de transfert (zone de pression), point de livraison de zone de pression
Les possibilités et les types de construction dans le domaine du captage et du stockage sont très variés. Pour cette raison, le point de livraison a été introduit comme contrôleur de sous-réseau. Celui-ci est placé à la transition entre la construction d’installations et la construction de conduites, et il est doté des attributs nécessaires.
Le point de livraison de zone de pression définit le « début » d’une zone de pression, respectivement les points initiaux dans le réseau de conduites à partir desquels l’eau est injectée dans le réseau avec une pression déterminée.
DeliveryPoint est un contrôleur de sous-réseau
|
|
