Conduite (ligne)
Les lignes possèdent toujours un élément final. Peu importe qu'il s'agisse d'un appareil (Device) ou d'un nœud (Junction).
Description des cas |
Graphique |
Exemples Extrait des règles relatives au Utility Network |
|---|---|---|
Consommateurs / ServiceConnetionDevice |
|
Les consommateurs se trouvent à l'extrémité d'une conduite. Exemples : •Raccordement domestique •Bouche d'incendie •lanterne à gaz • etc. |
Le cas particulier InternalServiceLine permet de raccorder d'autres consommateurs. |
|
Les consommateurs peuvent également raccorder d'autres consommateurs (même en cascade) à l'aide d'une InternalServiceLine. |
Junction |
|
L'extrémité du conduit est obturée à l'aide d'un embout, d'une bride aveugle ou d'un capuchon (voir FittingElement). |
Schieber |
|

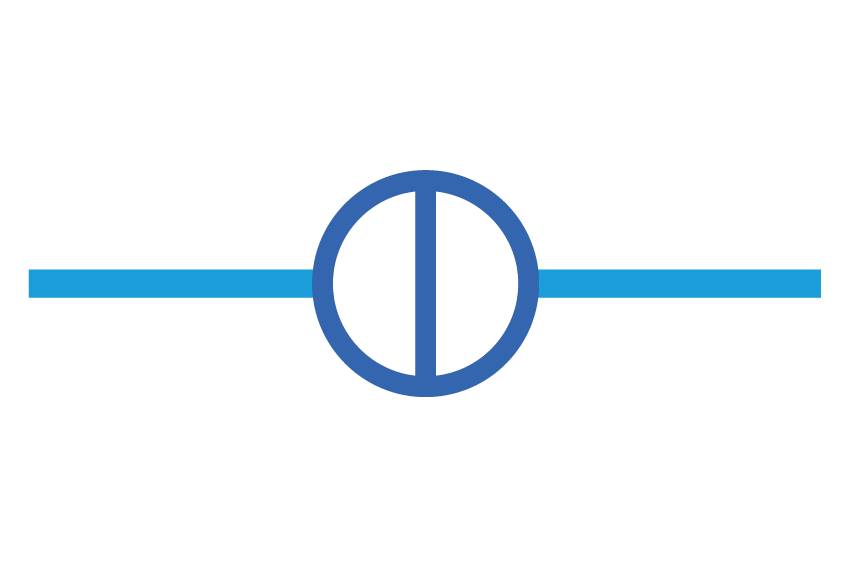

Un registre est inséré entre deux conduites. Il ne peut être placé qu'entre deux conduites. |
|

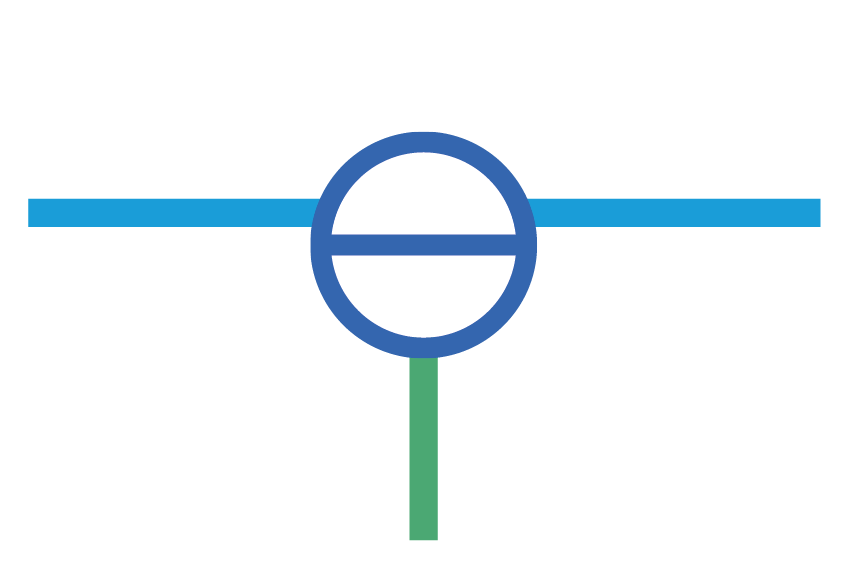

Un robinet de dérivation peut être placé directement sur un point intermédiaire d'une conduite. Il relie une conduite ininterrompue à une conduite de raccordement qui peut être commutée par le robinet. Il n'est pas valable au début et à la fin de la ligne, car dans ce cas, deux conduites supérieures seraient reliées à une conduite de raccordement par le robinet. Cette tâche est réservée à un raccord en T. Seul celui-ci peut relier ces trois conduites entre elles. |
|

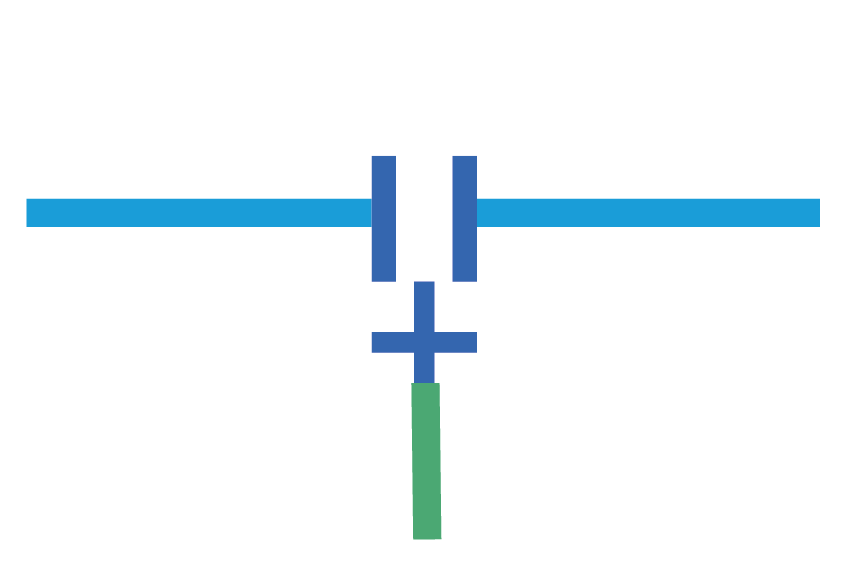

Anbohrschieber avec symbole coulissant décalé |
|
|
|
|
|
Cas d'application importants
Les conduites du même niveau (AssetGroup/AssetType) peuvent être reliées directement entre elles sans pièce intermédiaire ou de raccordement (appareil/nœud). Il convient de veiller à saisir les nœuds correspondants en cas de changement de diamètre ou de matériau (recommandation).
Compteur domestique (appareil)
Les compteurs domestiques peuvent être gérés comme des objets spatiaux ou non spatiaux. En tant qu'objets dotés d'une géométrie, ils peuvent être reliés au point de raccordement soit par une ligne de raccordement interne, soit par une relation nœud-nœud. Dans le cas d'une relation nœud-nœud, la connexion implicite ne peut être affichée sur la carte que par une fonction spécifique sous forme de ligne.
Si le compteur n'est pas placé sur la carte, il peut être associé au point de connexion en tant qu'objet via une « association de contenance ».
Plusieurs compteurs peuvent être liés à un même point de connexion.
Nœuds (jonctions)
Actuellement, la saisie des nœuds n'est pas très importante pour le réseau. En règle générale, les mêmes principes que pour les appareils s'appliquent. De plus, les nœuds peuvent également être saisis sur des points d'appui ou sur des lignes. Des exemples seront décrits ultérieurement.
Assemblage (Assembly)
La saisie des assemblages est très fortement axée sur les règles. Quelques exemples sont présentés ici.
Point de mesure et appareils de mesure :
Les appareils de mesure sont utilisés comme Unité capteur (avec géométrie) ou sous forme de Objet capteur (sans géométrie). Ils peuvent être contenus dans différents ensembles (bâtiments, stations, points de mesure...). Afin de pouvoir localiser les appareils de mesure via une analyse du réseau, ceux-ci doivent être directement intégrés au réseau topologique :
- Unité capteur : capture à la fin ou entre les lignes
- SensorUnitObject : relié via une relation nœud-nœud à un dispositif ou à une jonction du réseau.
Si plusieurs appareils de mesure doivent être documentés et qu'ils se trouvent dans un espace restreint, il est possible d'utiliser le point de mesure (Assembly Groupe de capteurs)une représentation plus claire de la position géographique. L'assemblage n'est pas directement dans le réseau, mais indique l'emplacement du module à l'aide d'une symbologie à points. Il peut contenir 1 à n appareils de mesure.
Désignation des contrôleurs de sous-réseaux et des sous-réseaux
Comme le choix du nom est individuel, celui-ci ne sera décrit qu'ultérieurement.
