Il est supposé que le projet a été configuré et que la topologie a été activée.
En règle générale, lors de la saisie, les objets sont automatiquement capturés correctement. Si ce n'est pas le cas, le type d'élément doit être vérifié pour l'élément existant et celui à créer. En règle générale, le type d'élément est défini sur Inconnu.
Étape de travail |
Remarque |
|---|---|

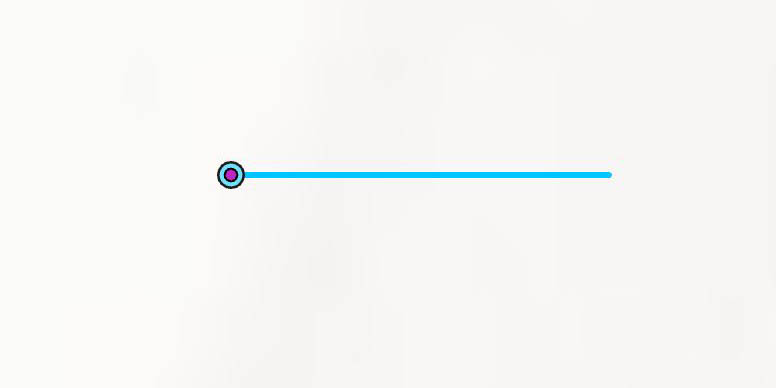

Saisie des objets nécessaires 1.Conduite 2.RegulationDevice/DeliveryPoint 3.Enregistrement des modifications et validation du réseau |
|

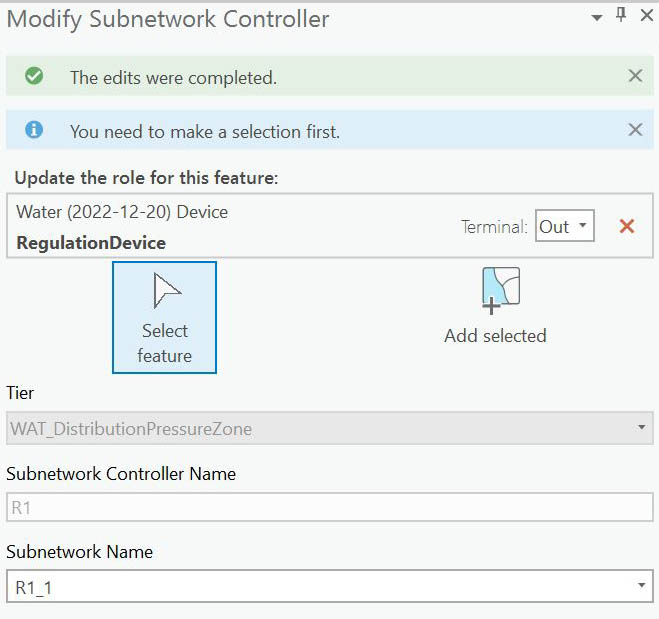

Saisie du régulateur 1.Sélectionnez le régulateur via Modify Controller et Select feature 2.Indiquez le point de raccordement (Out) 3.Sélectionnez Tier (WAT_DistributionPressureZone) 4.Indiquez le nom du contrôleur du sous-réseau (unique) 5.Saisissez le nom du sous-réseau 6.Cliquez sur Apply |
|
Valider et enregistrer le réseau |
|

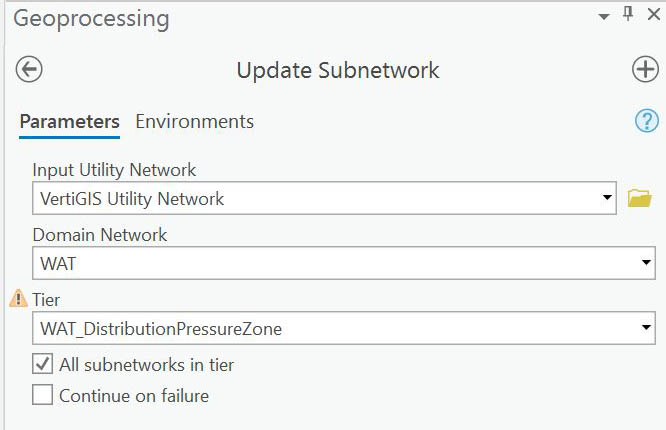

Créer un sous-réseau 1.Dans le géotraitement, sélectionnez l'outil Mettre à jour le sous-réseau (Update Subnetwork) dans la Toolbox Utility Network Tools. 2.Dans la sélection des niveaux, sélectionnez l'option WAT_DistributionPressureZone 3.Lancez le processus. |
|

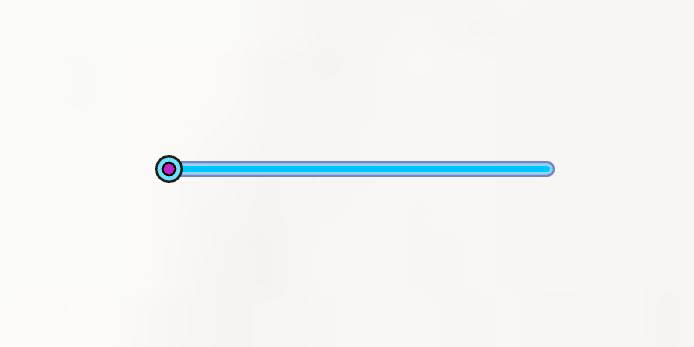

La ligne WATSubnetLine comprend désormais une ligne de sous-réseau. |
|
