Benutzeroberfläche

Die web-basierte Benutzeroberfläche besteht aus unterschiedlichen, in der Anordnung frei konfigurierbaren Fenstern.

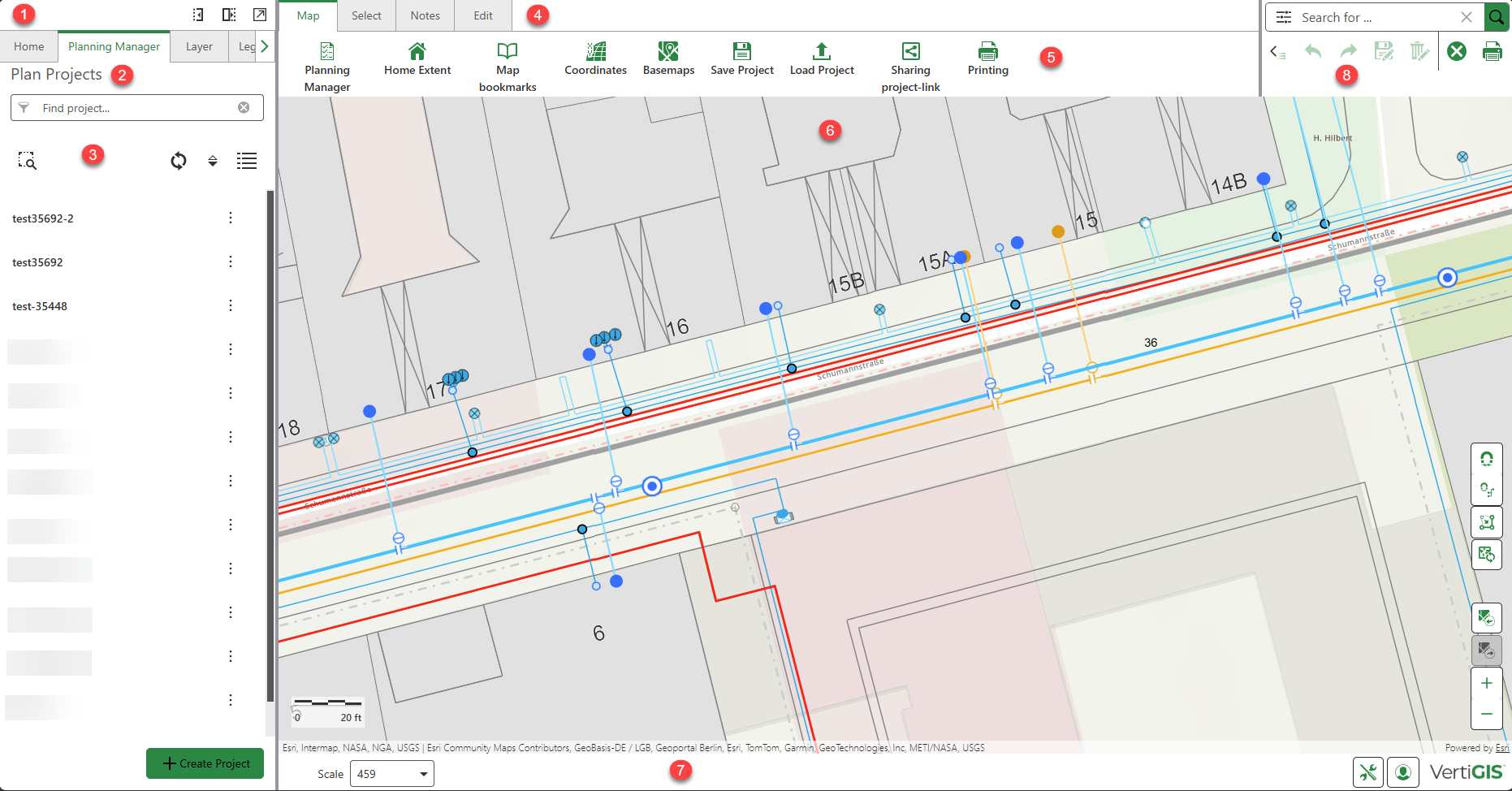

Im Auslieferungszustand sind die Fenster wie in unten stehendem Bild angeordnet. Es dient somit lediglich zur Darstellung und Erläuterung der einzelnen Fensterkomponenten und ihren Bezeichnungen.

Ein Aktionsmenü, das zu einer Funktion gehört, wird gemäß dem Auslieferungsstatus beschrieben. Es kann bei Bedarf individuell über die App.JSON konfiguriert werden.

Seitenbereich (1)

Beim Start der Anwendung enthält der linke Seitenbereich Registerkarten, die den Zugriff auf folgende Komponenten bieten:

Registerkarten	Komponenten
Startseite	Schnellzugriff auf die häufig verwendete Funktion •Identifizieren •Planungs-Manager •Drucken Dieser Bereich kann individuell angepasst werden.
Planungs-Manager	Verwaltung, Suche und Erstellung von Planungsprojekten.
Layers	Übersicht über alle verfügbaren Layer im Projekt mit folgenden Funktionen: •Layer aus einer Sammlung vom Portal, einer CSV-/XLSX-Datei, oder einem Shapefile dem Projekt hinzufügen •Steuerung der Reihenfolge, Sichtbarkeit und Transparenz der Layer in der Karte •Layer-Schieberegler, um Layer in der Karte direkt zu vergleichen •Zoom-Funktionen auf vollen Umfang oder sichtbaren Maßstabs des Layers, Beschriftungen ein- bzw. ausschalten, Style der Layer bearbeiten.
Legende	Symbole der in der aktuellen Kartenausdehnung enthaltenen Objekte anzeigen
Ergebnisse	Sobald Ergebnisse einer Suche oder Abfrage verfügbar sind, werden diese hier angezeigt. Die Ergebnisse können einzeln, gruppiert oder mit unterschiedlichem Zeilenabstand dargestellt werden. Über Einschränken öffnet sich eine Filtermöglichkeit, um die Darstellung der Ergebnisse differenzierter zu steuern. Ein ergebnisabhängiges Aktionsmenü eröffnet eine Vielzahl an weiteren Funktionen in Abhängigkeit der angezeigten Layer, wie z. B. •Auf Ergebnisse zoomen. •Ergebnisse in der Karte hervorheben. •Zur Tabellenansicht mit zahlreichen Funktions-, Konfigurations- und Filtermöglichkeiten wechseln. •Nach CSV, XLSX, Shapefile exportieren. •Ergebnisse entfernen.
Werden z. B. folgende Funktionen verwendet, wird eine weitere Registerkarte für die Anwendung dieser Funktion geöffnet: Abfrage-Generator

Der linke Seitenbereich kann aus Platzgründen über die Schaltflächen oben rechts minimiert, maximiert oder entkoppelt werden.

Planungsmanager und Projektfenster (2)

Die Registerkarte Planungsmanager öffnet das Projektfenster. Hier können Projekte erstellt, bearbeitet, gesucht, sortiert, in der Karte hervorgehoben, aktualisiert und mit/ohne Details angezeigt werden.

Liste der Planungsprojekte (3)

Bereits angelegte Projekte erscheinen in der sortierbaren Liste der Planungsprojekte.

Werkzeuggruppen (4) und Werkzeugleisten (5)

Über die Registerkarten „Karte“, „Auswahl“ und „Notizen“ können Sie schnell auf zentrale Komponenten des Network Simulator zugreifen. Jede dieser Registerkarten verfügt über eigene Werkzeugleisten

Weitere Funktionen können unter Berücksichtigung der Lizenzierungsbedingungen aus VertiGIS Studio hinzu konfiguriert werden.

Werkzeuggruppe	Schaltfläche	Beschreibung
Karte	Planungs-Manager	Erstellung, Verwaltung und Suche nach Planungsprojekten.
	Startausschnitt	Navigieren Sie zu einem vordefinierten Ausschnitt.
	Karten-Lesezeichen	Lesezeichen für verschiedene Abschnitte erstellen oder löschen.
	Koordinaten	Navigieren Sie durch Eingabe der Koordinaten zum gewünschten Ort; die ausgewählte Position wird in der Ansicht zentriert.
	Grundkarten	Wählen Sie verschiedene Basiskarten aus, die für jedes Projekt konfiguriert werden können.
	Projekt sichern	Das Projekt wird inklusive Markups, Hinweise und Auswahl (Ergebnisliste) als JSON-Datei im Download-Ordner gespeichert.
	Projekt laden	Eine Projektdatei (JSON) inklusive aller Inhalte (einschließlich Markups, Hinweise, ausgewählte Features) kann geladen werden.
	Projektlink teilen	Ein Fenster öffnet sich mit einem generierten Link und einem QR-Code, der weitergegeben werden kann. Wenn das Projekt freigegeben wird, werden Markierungen und Notizen nicht mit einbezogen.
	Drucken	Es öffnet sich ein Fenster, in dem Sie den Druckmaßstab und den Drehwinkel der Karte vor dem Drucken anpassen können.
Auswählen	Abfrage-Generator	VertiGIS Studio Abfragetool mit dem Abfragen nach bestimmten Merkmalen mittels Such- und Filterfunktionen auf einem Layer ausgeführt werden können.
	Identifizieren	Identifizieren Sie Merkmale und zeigen Sie deren Attributdaten an.
	Rechteck Polylinie Polygon	Geometrische Formen können zur Feature-Auswahl verwendet werden. Daneben stehen Punktpuffer und Linienpuffer sowie Einstellungsmöglichkeiten zur Verfügung. Auch kann eine bestehende Auswahl über Auswahl aufheben zurückgesetzt werden. Ergebnisse werden in einer Registerkarte im linken Seitenbereich angezeigt.
	Auswahl aufheben	Alle ausgewählten Elemente auf der Karte löschen.
	Alles zurücksetzen	Alle Ergebnisse aus der Ergebnisliste, den Highlights und den Zeichnungen löschen.
Anmerkungen	Markup	Mit dieser Werkzeuggruppe können Sie geometrische Formen direkt auf die Karte zeichnen. Das Einrasten kann über die Schaltfläche „Fangen EIN/AUS“ auf der Karte aktiviert oder deaktiviert werden. Sie können Farbe, Ausprägung und Stärke der Linie oder des Polygons können über die Style-Schaltflächen anpassen. Die Schaltfläche Markup bearbeiten ermöglicht die weitere Änderung von Objekten, einschließlich Änderungen von Style, Größe und Drehung. Änderungen können rückgängig gemacht, wiederhergestellt oder gelöscht werden. Markierungen sind nicht mit einer Version der Geodatabase verknüpft.
	Anmerkungen	Mit dieser Werkzeuggruppe können Sie Freitext sowie möglicherweise angebotene Metadaten (z. B. Koordinaten) hinzufügen, bearbeiten und platzieren, indem Sie einen Ort auf der Karte auswählen. Die Funktion Positionshinweis hinzufügen ist auch im Schnellzugriff über die rechte Maustaste in der Karte verfügbar. Notizen sind nicht mit einer Geodatabase-Version verbunden.
	Messen	Länge und Fläche messen sowie Maßsystem und Einheiten einstellen. Aktivieren oder deaktivieren Sie das Fangen über die Werkzeugleiste „Fangen“ auf der Karte.
	Zeichnungen löschen	Alle in der Karte gezeichneten Objekte werden gelöscht.

Kartenfenster (6)

Im Kartenfenster werden die räumlichen Informationen visualisiert. Hier kann navigiert, alle im Projekt enthaltenen Layer mit den in der Werkzeugleiste verfügbaren Funktionen u.a. angezeigt, verglichen, analysiert, ausgewählt, ausgewertet und mit Markups und Hinweisen versehen werden.

Es stehen neben Zoomen über Plus-/Minus-Taste oder wahlweise mit dem Mausrad die nachfolgenden effizienten Navigationsfunktionen zur Verfügung:

Schaltfläche	Beschreibung
Ein-/Ausschalten	Aktiviert/deaktiviert die Fanghilfslinien auf allen unterstützten Layern.
Regeln für das Versorgungsnetz EIN/AUS	Aktivieren/Deaktivieren des Fangens basierend auf den Konnektivitätsregeln für Versorgungsnetze für alle zugehörigen Dateianlagen.
Topologie-Bearbeitung EIN/AUS	Aktivieren/Deaktivieren der gleichzeitigen Bearbeitung gemeinsamer Kanten oder Eckpunkte zwischen benachbarten Features.
Karte aktualisieren	Eine Layer-Aktualisierung durchführen; Karteninhalt in der aktuellen Version aktualisieren.
Vorherige Kartenansicht	Zur vorherigen Kartenposition und Zoomstufe wechseln.
Nächste Kartenansicht	Zur nächsten Kartenposition und Zoomstufe wechseln.
Über einen rechten Mausklick in der Karte öffnet sich ein Kontextmenü für den schnellen Zugriff auf die Informationen der gewählten Position (grüner Marker) und Funktionen, die darauf ausgeführt werden können: •Mauszeiger-Koordinaten anzeigen •Adresse der Markierungsposition anzeigen •Identifizieren – Attributdaten aller Features an der Markerposition anzeigen. •Identifizieren – Feature(s) an der Markerposition auswählen. •Positionshinweis hinzufügen

Statusleiste (7)

Die Statusleiste kann frei konfiguriert werden. In dieser Solution wird standardmäßig Folgendes angezeigt:

Schaltfläche

Beschreibung

Maßstab

Ein Dropdown-Menü mit einer Skalenreihe, die aus der Karte generiert wurde. Sie können auch die gewünschte Skalen-Einheit eingeben.

VN_Bt_UserSettings Benutzereinstellungen

Bietet die Auswahl von:

•Kompaktansicht.

•Design der Anwendung (hell, dunkel).

•Maßsystem (automatisch, metrisch, U.S. Customary System).

•Suchverlauf – Suchverlauf löschen.

•Sprache der Anwendung (Englisch, Deutsch, Französisch, Italienisch).

VN_Bt_UserInformation Benutzerinformationen

Bietet dem Benutzer Informationen zusammen mit:

•Eine Abmelde-Schaltfläche.

•Datenschutzrichtlinie.

•Für einen schnellen und effizienten Arbeitsablauf verweist ein Link zu Tastenkombinationen.

Schnellzugriff (8)

Häufig verwendete Funktionen werden für den schnellen Zugriff zusätzlich oben rechts angeboten. Diese sind:

Schaltfläche	Beschreibung
Suche nach...	Sie können über die Suchfunktion nach Adressen und mehr suchen.
Identifizieren	Objekte und ihre Eigenschaften identifizieren und anzeigen.
Alles zurücksetzen	Schließen Sie alle Ergebnisfenster (z. B. Registerkarte „Ergebnisse“, Diagramme, Tabellen) und setzen Sie die Kartenansicht zurück (z. B. Zeichnungen, Notizen).
Drucken	Wählen Sie Druckvorlagen und Maßstab aus, drehen Sie den Druckbereich, richten Sie den Druckbereich mithilfe des Nordpfeils wieder aus und geben Sie bei Bedarf den Kartentitel und den Autor an. Die Drehung des Druckbereichs kann wahlweise über Eingabe eines Winkels oder über die rechte Maustaste erfolgen. Das Formular für die Eingabe der Druckparameter ist abhängig von der im Projekt verfügbaren Druckvorlage.
