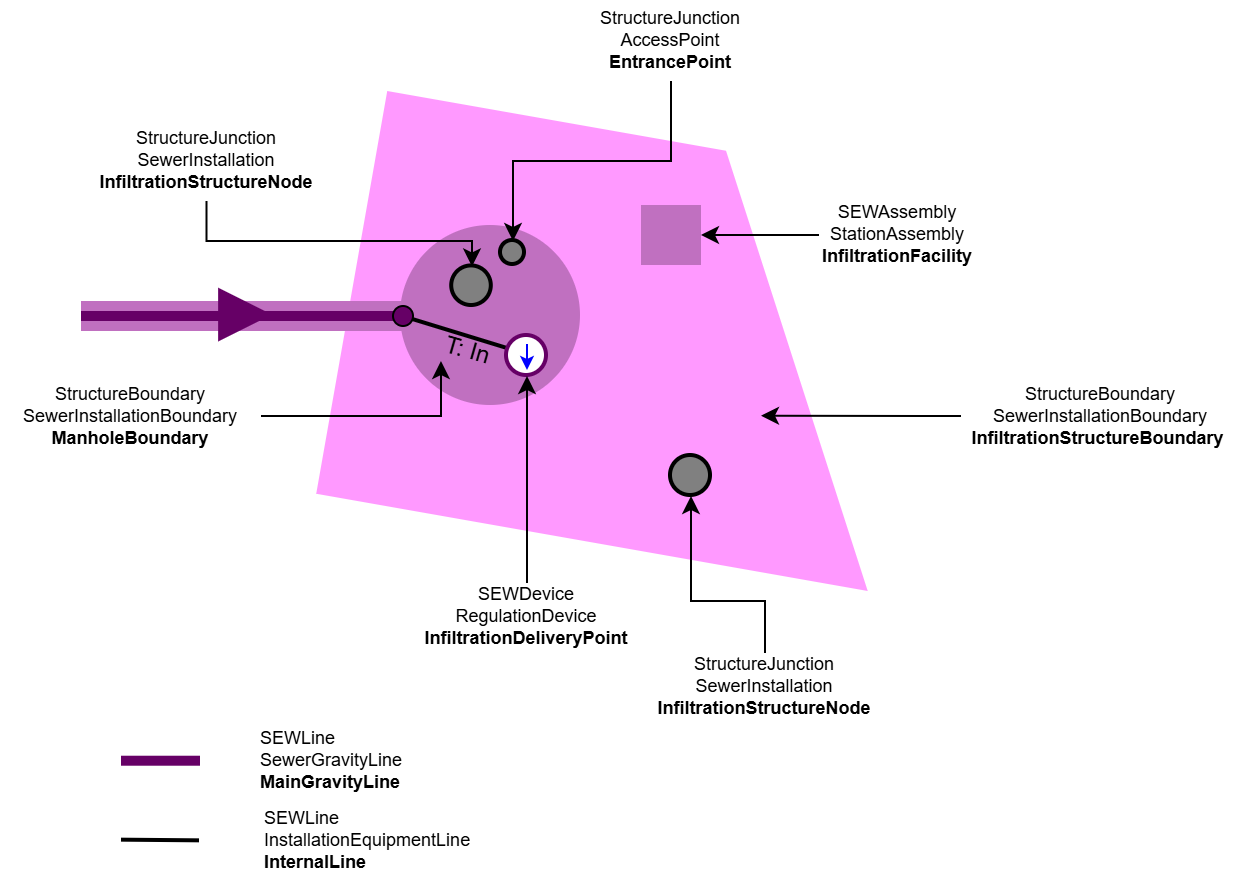

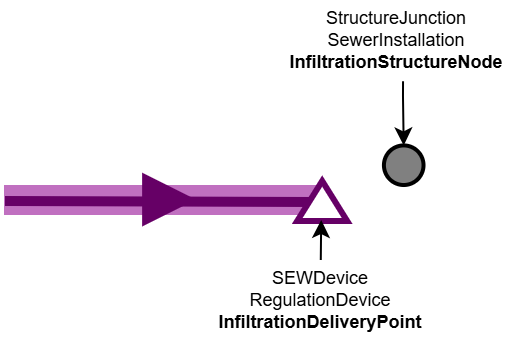

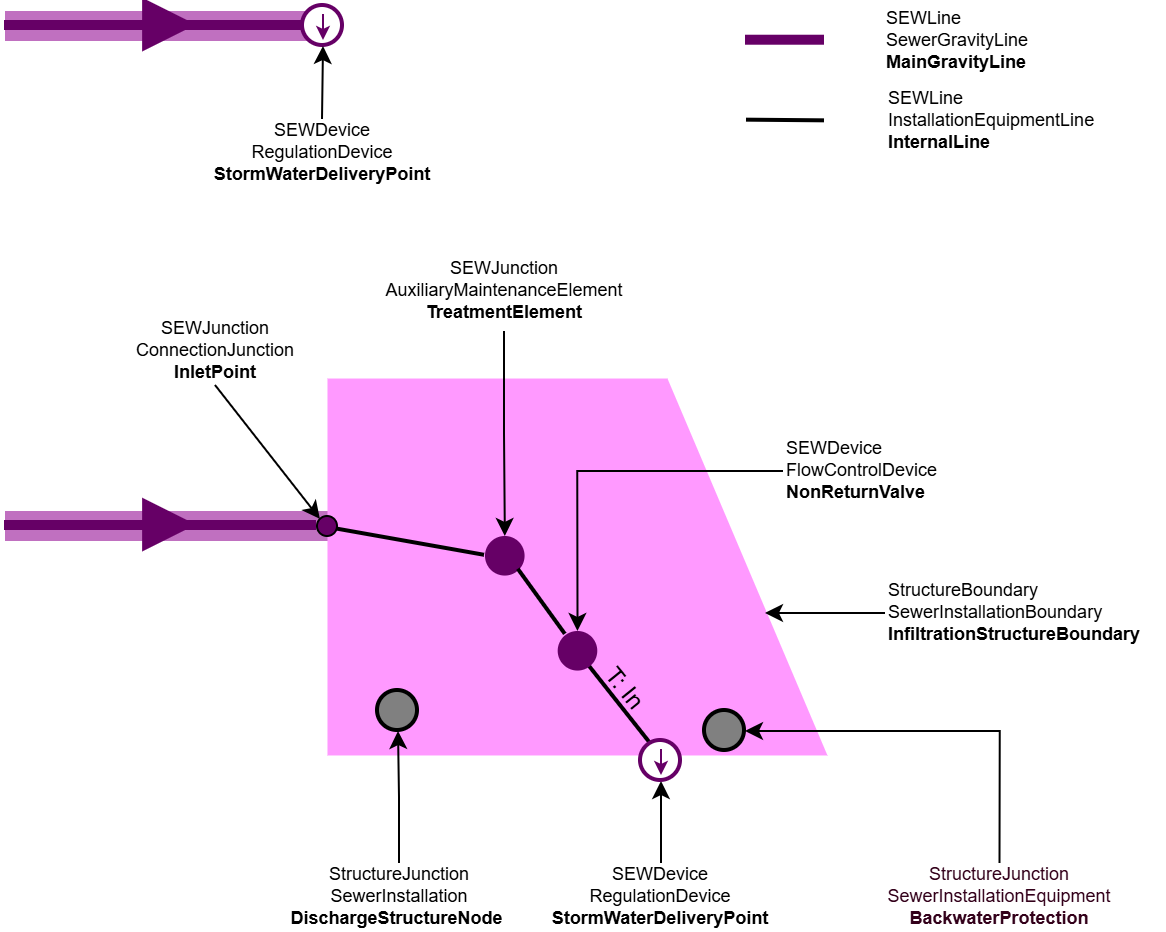

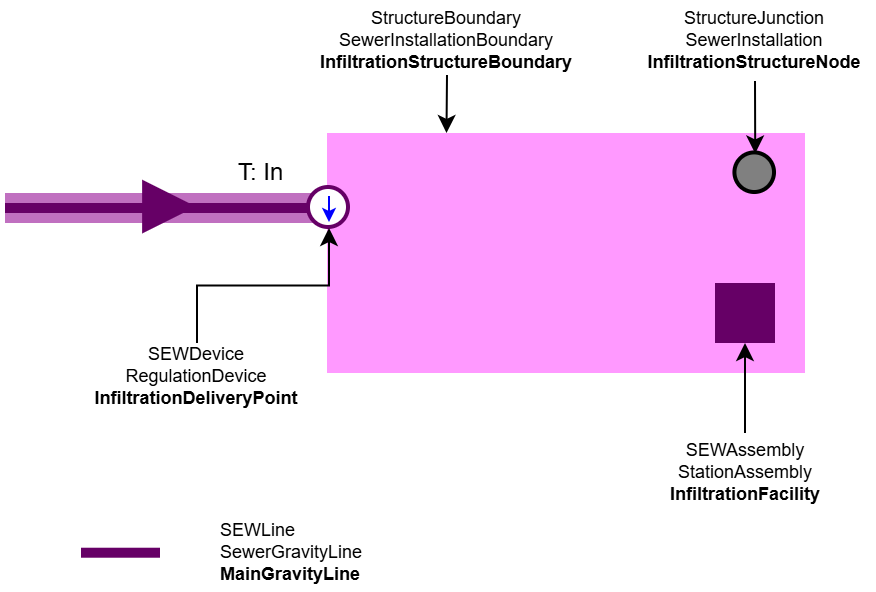

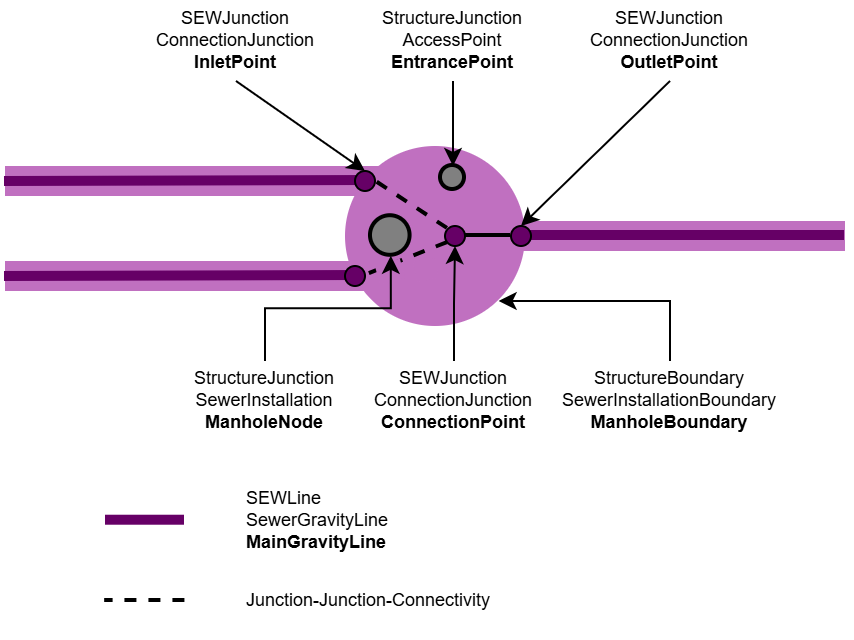

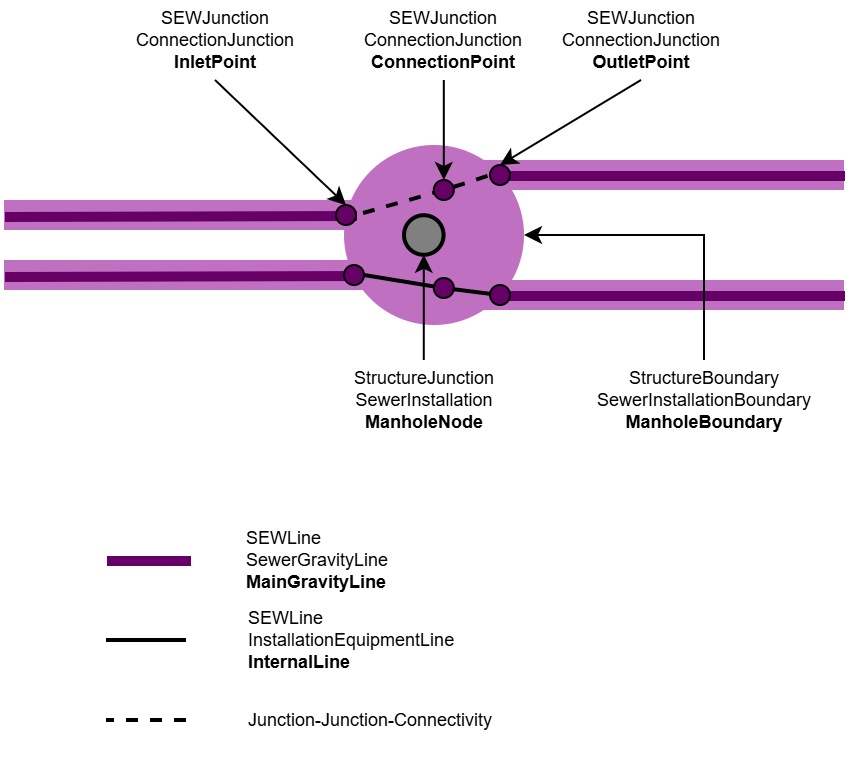

Am Übergang zwischen Haltung und Schacht sitzt jeweils ein InletPoint bzw. ein OutletPoint. Das Hauptobjekt des Schachtes ist der ManHoleNode, die Fläche wird durch die ManholeBoundary dargestellt. Es bestehen verschiedene Möglichkeiten der Modellierung der Verbindungen innerhalb des Schachts. Es ist möglich, die InletPoints direkt über InternalLines mit den OutletPoints zu verbinden (oberste Abbildung). Die zweite Möglichkeit besteht darin, die Einläufe über einen ConnectionPoint zu kombinieren und gemeinsam in den OutletPoint zu leiten (mittlere Abbildung). Bei beiden Varianten können die InternalLines auch durch Knoten-Knoten-Verbibdungen (Junction-junction-Connectivity) ersetzt werden. Ein ManHoleNode wird bei allen Varianten verwendet, um die Attribute des Schachtes speichern zu können, die ConnectionJunction speichert die Bodenkote des Schachtes.

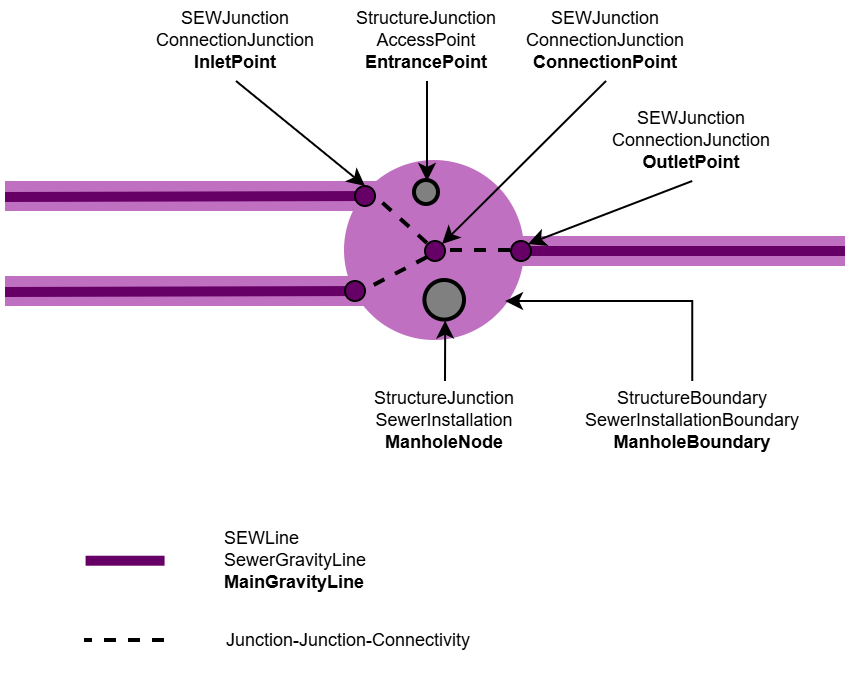

Favorisierte Variante:
Die Verbindungen innerhalb des Schachtes können alternativ durch InternalLines dargestellt werden.
Alternative Variante:

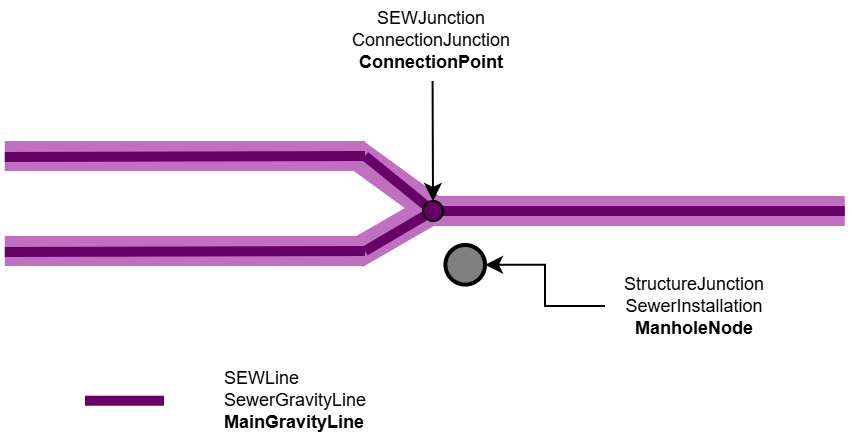

Minimale Variante: Die dritte - minimale - Variante besteht darin, die InletPoints, OutletPoints und die Schachtfläche wegzulassen und nur eine ConnectionJunction als Verbindung der Schächte zu verwenden.
|
|
|

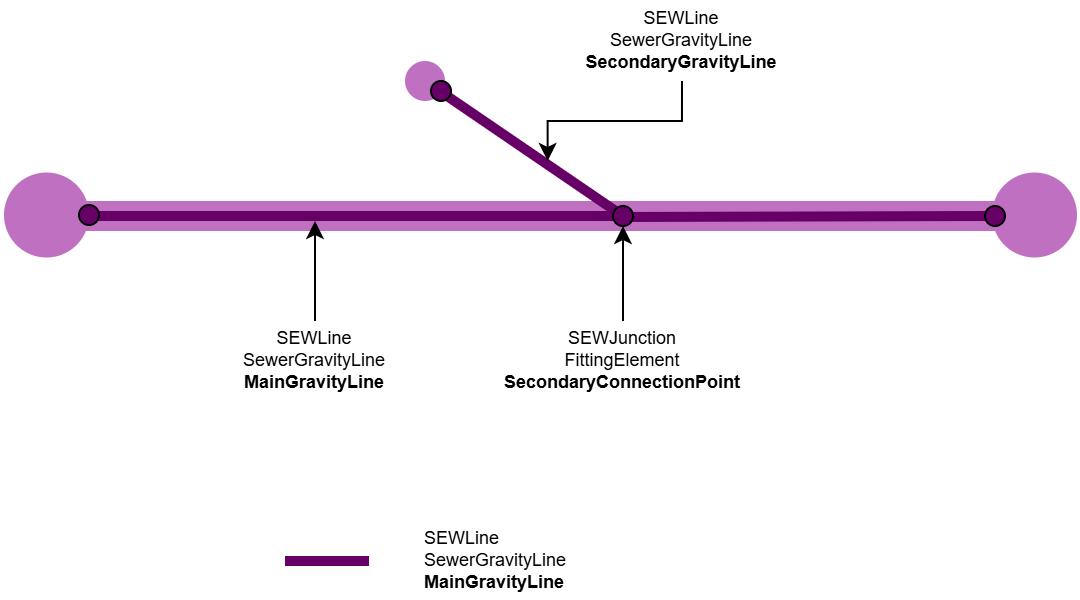

Blindeinläufe sind Anschlusspunkte, an denen sekundäre Abwasserleitungen in primäre Abwasserleitungen münden. Blindeinläufe brechen die Leitung nicht auf und sind deshalb hydraulisch nicht relevant. Es wird auch keine neue Haltung generiert. Je nach Positionierung und Form des Anschlusspunktes spricht man von einem Einlauf, einem Einspitz oder einem Stutzen.
|
Die InternalLines können auch durch Junction-Junction-Verbindungen umgesetzt werden. |

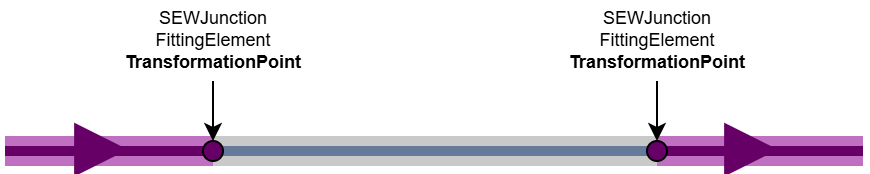

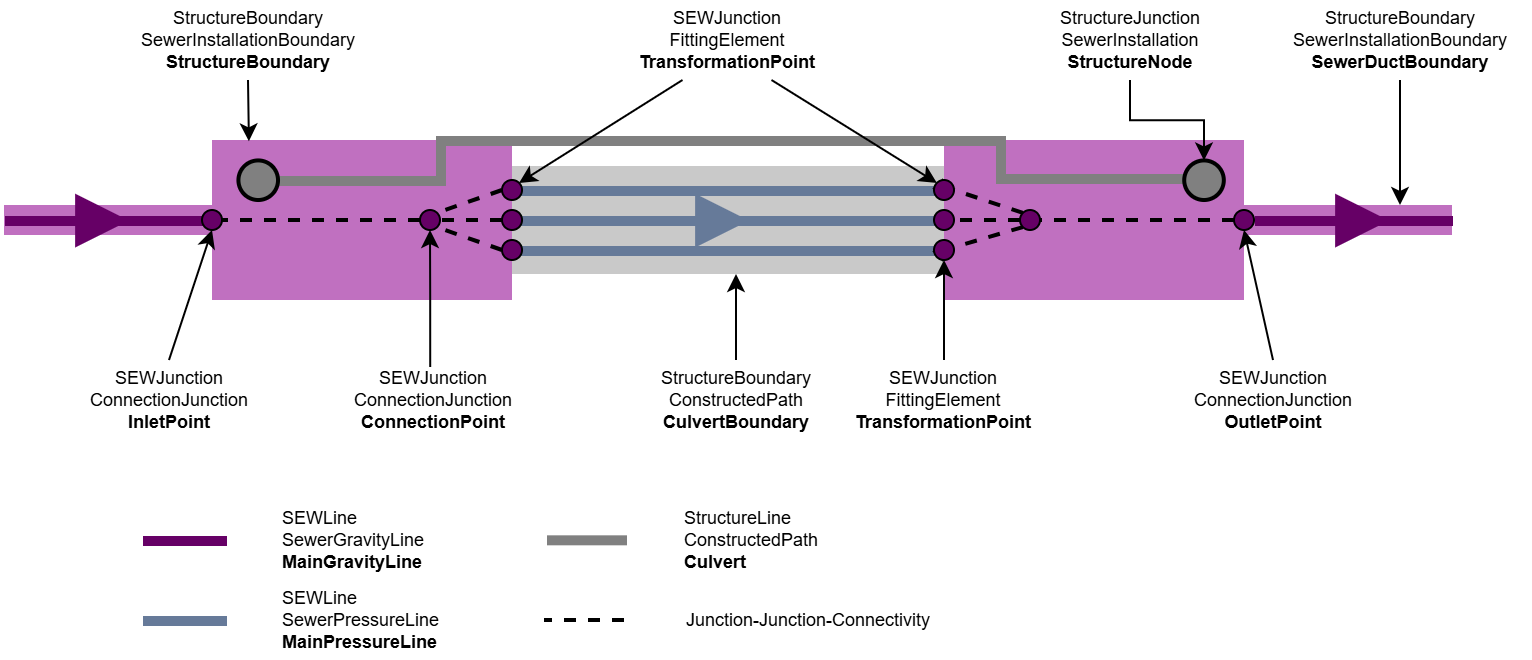

Ein Düker ist ein geschlossenes, unter Druck stehendes Leitungssystem zur Unterquerung eines Hindernisses.
Minimal-Modell

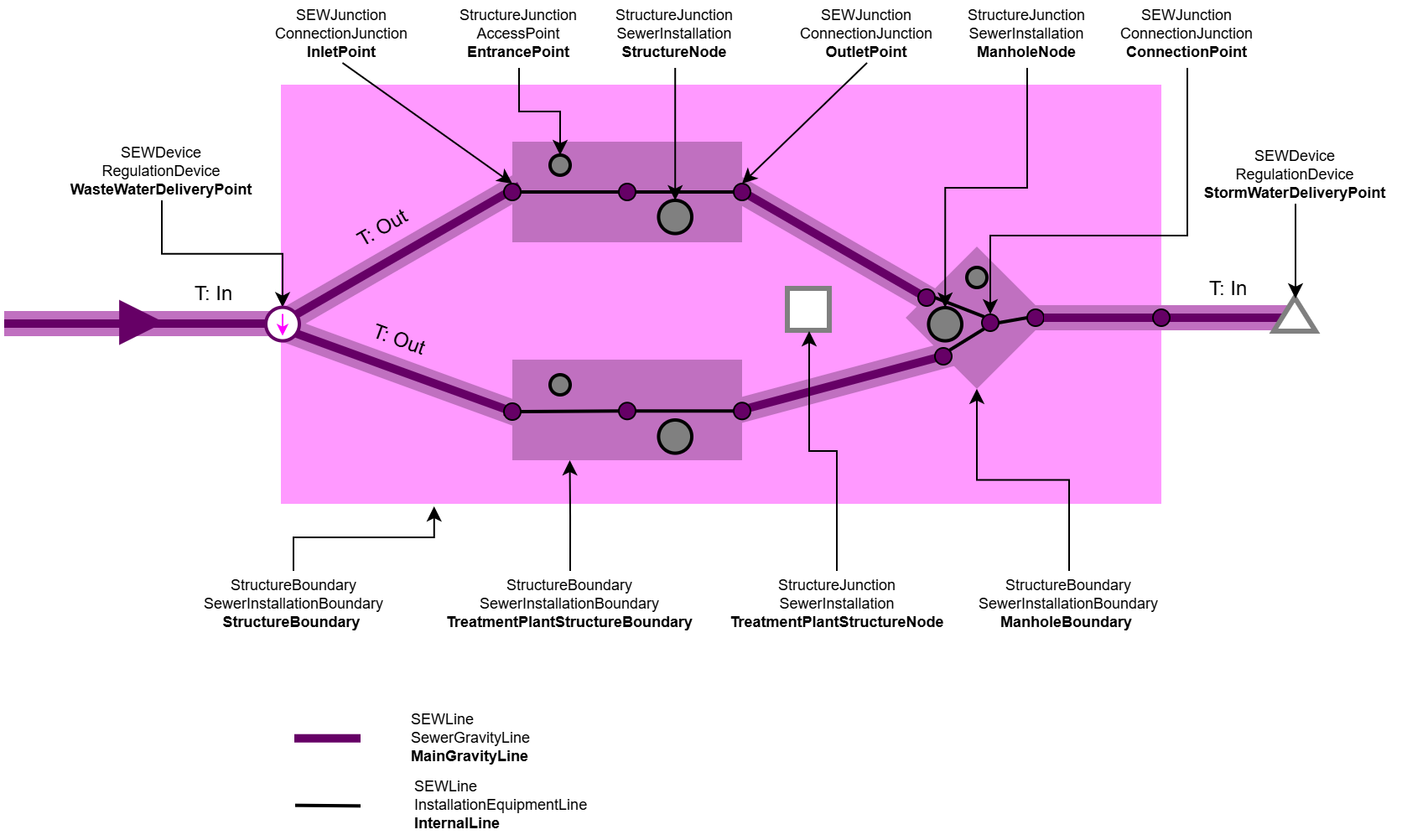

Beispiel einer kompletten Erfassung
Die InternalLines können auch durch Junction-Junction-Verbindungen umgesetzt werden. |

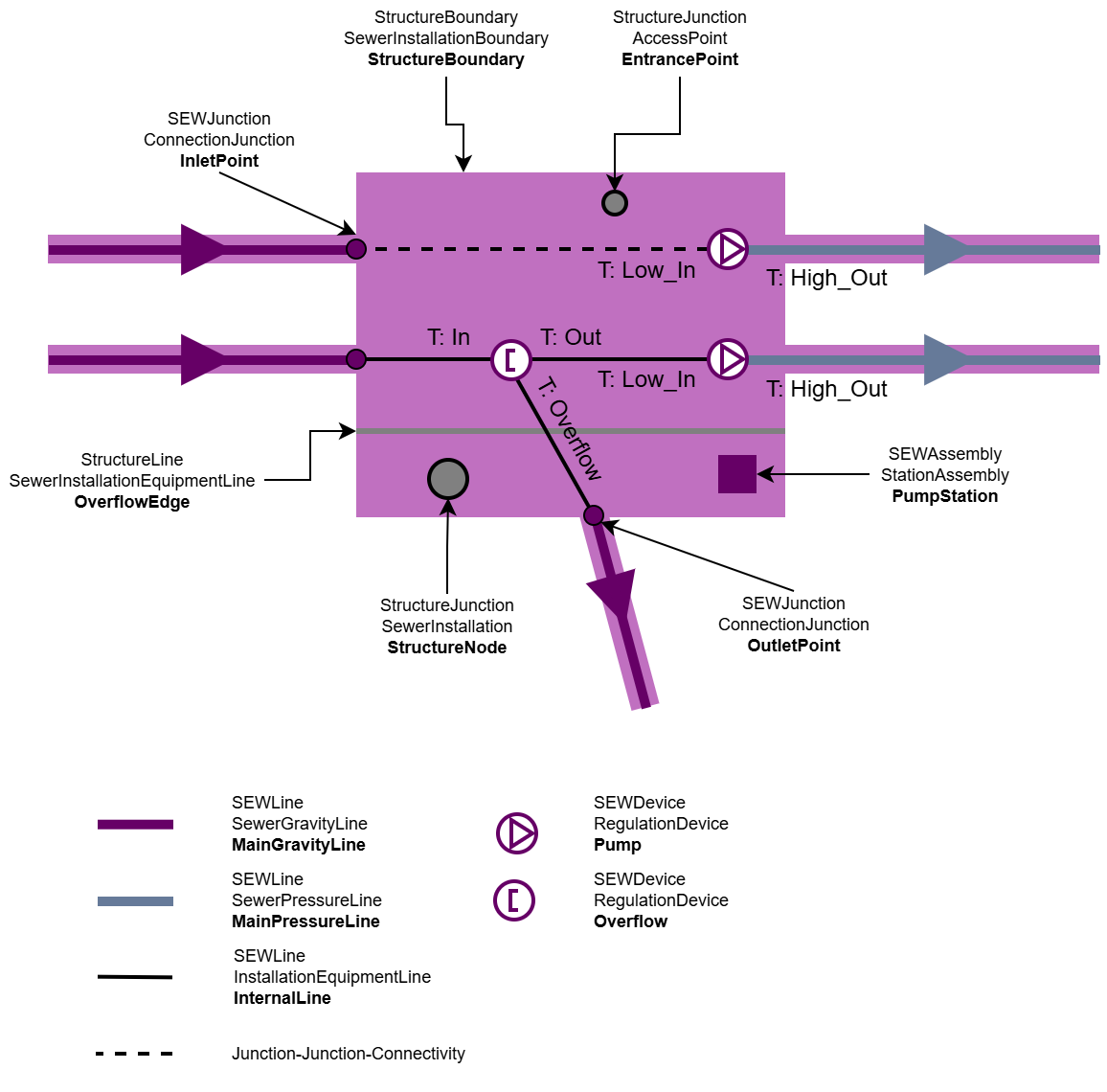

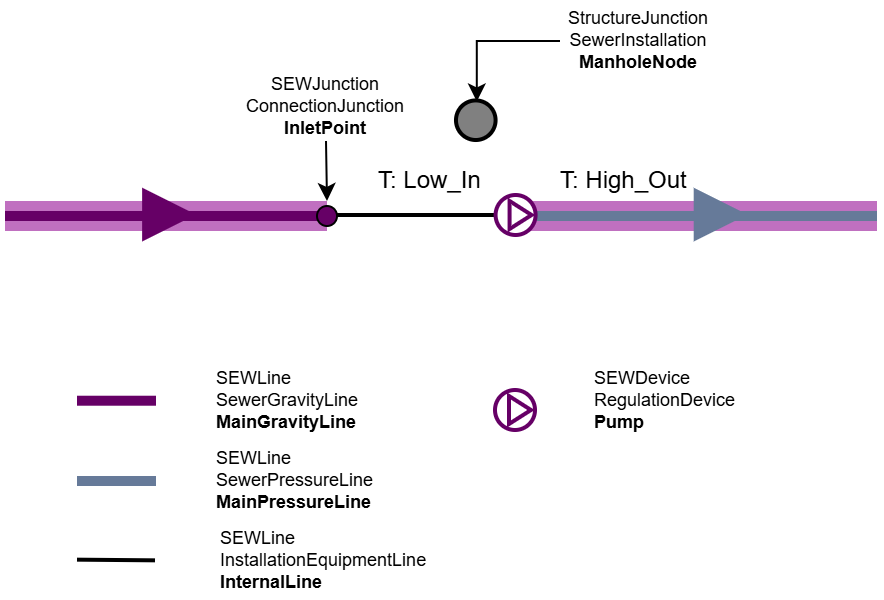

Pumpwerke sind Sonderbauwerke im Abwasser-Netzwerk. Sie werden genutzt, um mittels Förderpumpen Abwasser oder Klärschlamm in höher gelegenen Kanäle oder Kammern zu heben. Pumpwerke kommen vielfach zum Einsatz, wenn Abwasser in flachem Gelände nicht mehr durch blosse Gefällunterschiede aus den kleineren Kanälen zu den Hauptkanälen transportiert werden kann.
|
Minimal-Modell
|
Minimal-Modell
Beispiel einer kompletten Erfassung
|
|
|

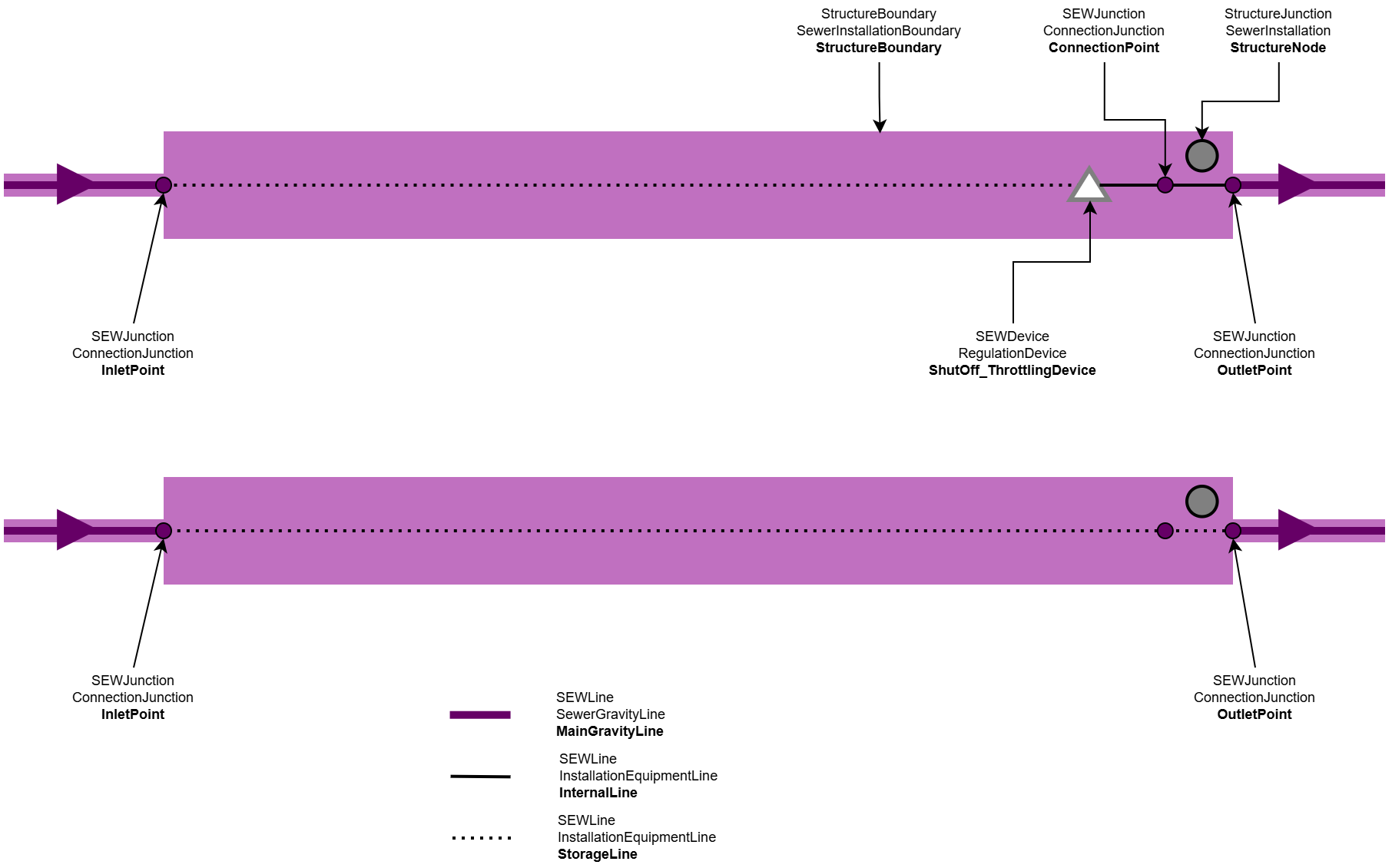

Stauraumkanäle sind spezielle Leitungen, welche Volumenrückhaltung ermöglichen. D.h. bei starkem Regenwetter können sie einen Teil des Wassers zwischenspeichern und später gedrosselt weitergeben. Stauraumkanäle werden deshalb auch Regenrückhaltekanäle genannt und sind ein Entlastungsbauwerk.
|

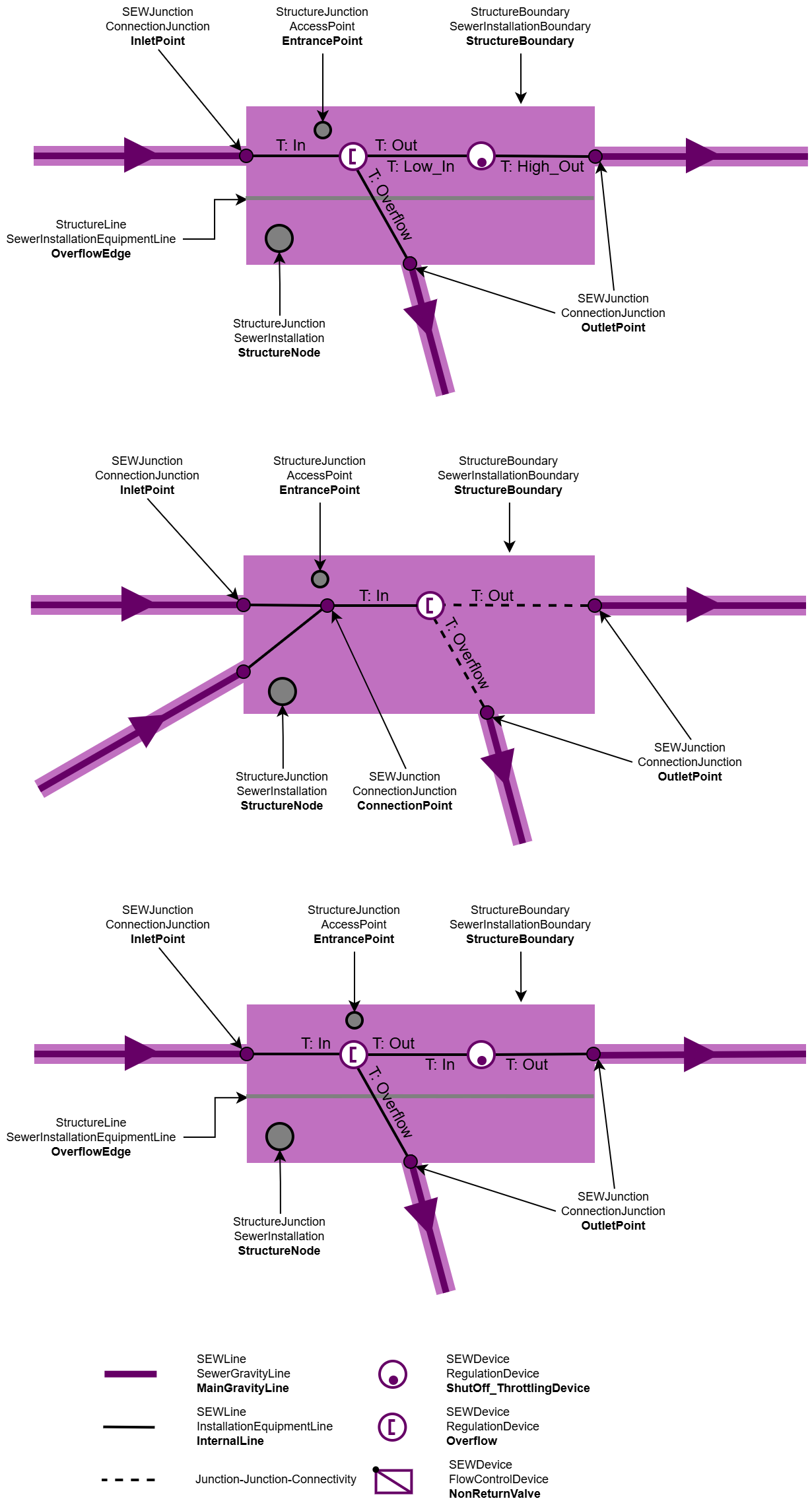

Ein Überlauf ist ein Bauteil in Entlastungsbauwerken und Kanälen zum Ableiten von Abwasser in unterschiedliche Richtungen. Das heisst, dass eine maximale Wassermenge zur Kläranlage (oder einer anderen Anlage der Abwasseraufbereitung) weiterfliesst und jegliche zusätzliche Wassermengen (z.B. bei Starkregen) über eine Schwelle/ein Wehr in einen Vorfluter, d.h., ein Gewässer, abgeleitet werden. Ein Streichwehr ist ein Überlauf, bei welchem parallel zur Fliessrichtung ein Wehr errichtet wird. Ein Leapingwehr ist ein Überlauf, bei dem eine Bodenöffnung vorhanden ist Dieses Objekt wird als Punktobjekt (Overflow) erfasst, um die topologische Verknüpfung für hydraulische Berechnungen sicherzustellen. Mit der StationEquipmentLine kann auch die genauere Position, Länge und Ausrichtung als Linienobjekt festgehalten werden.
ELevationStart = Sohlenkote ElevationStop = Überlaufkote
|
Ausführliche Modellierung unten, Minimalmodell oben
|

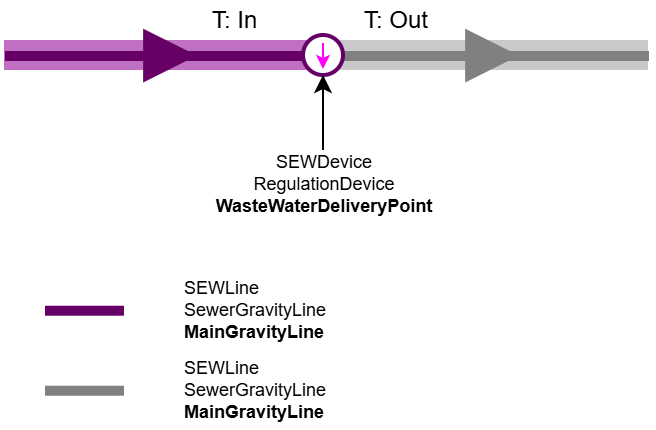

Für ein Übergabebauwerk an ein Fremdnetz muss das Attribut "TransferStructure" auf ja gesetzt werden.
|
 | Blindeinlauf / Anschlusspunkt |

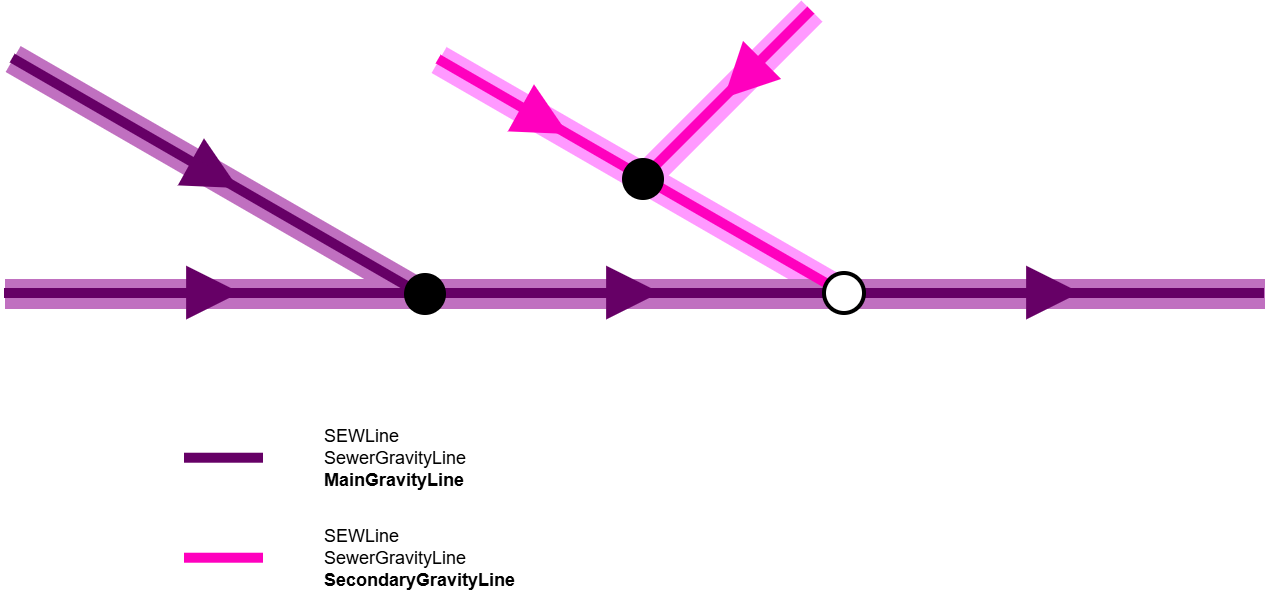

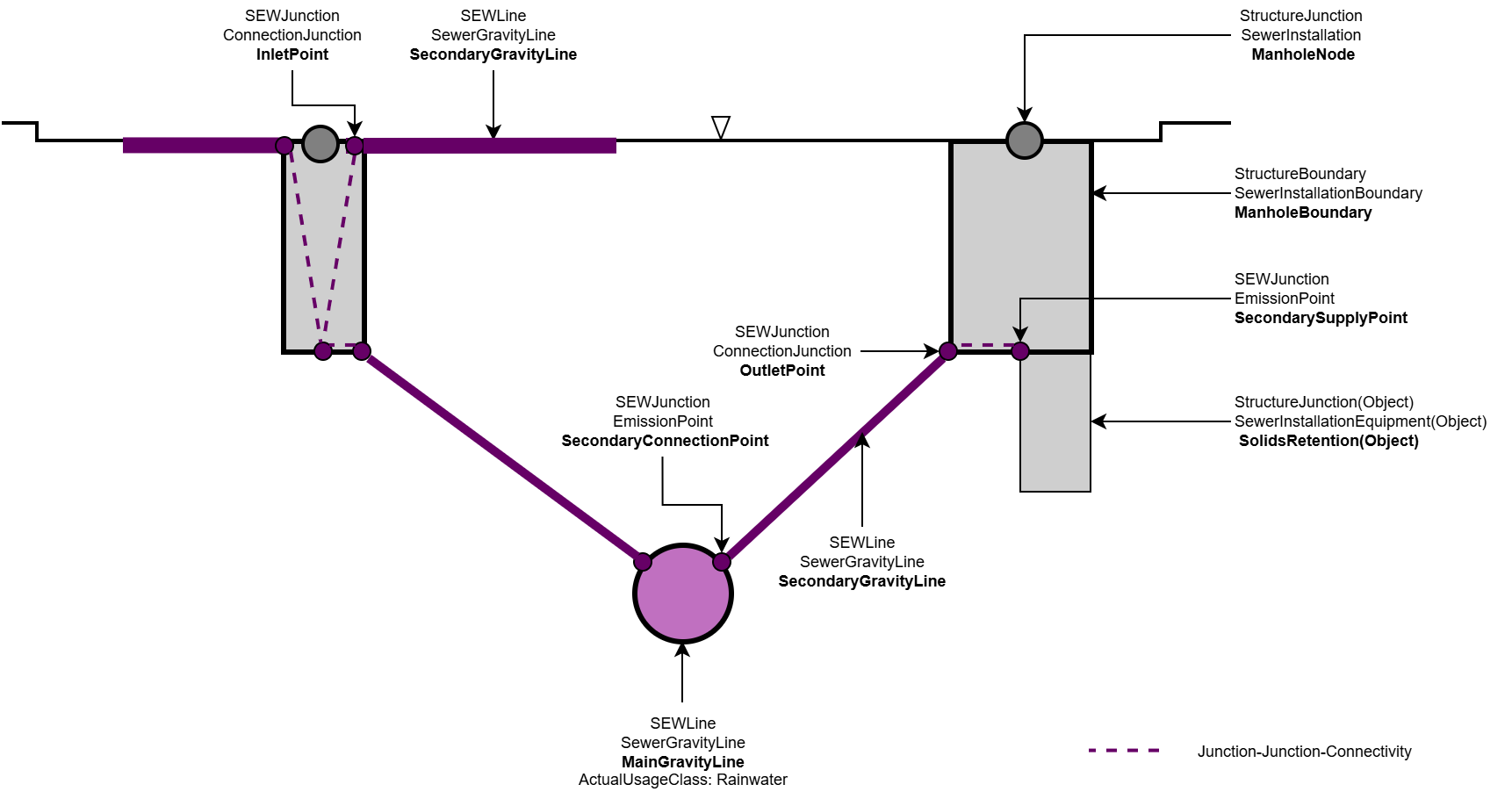

Blindeinläufe sind Anschlusspunkte, an denen sekundäre Abwasserleitungen in primäre Abwasserleitungen münden. Blindeinläufe brechen die Leitung nicht auf und sind deshalb hydraulisch nicht relevant. Es wird auch keine neue Haltung generiert. Je nach Positionierung und Form des Anschlusspunktes spricht man von einem Einlauf, einem Einspitz oder einem Stutzen. Schwarzer Kreis bricht Haltung auf Weisser Kreis bricht Haltung nicht auf
|
| | Bankett / Trockenwetterrinne |

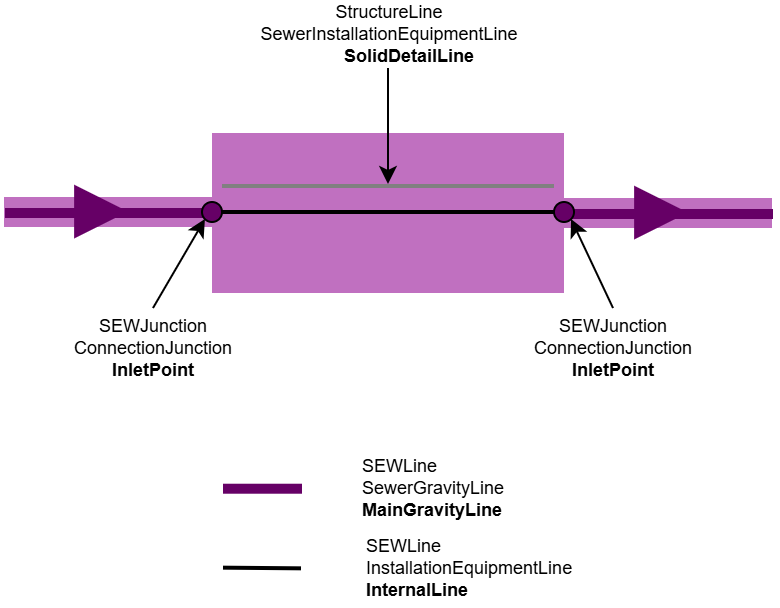

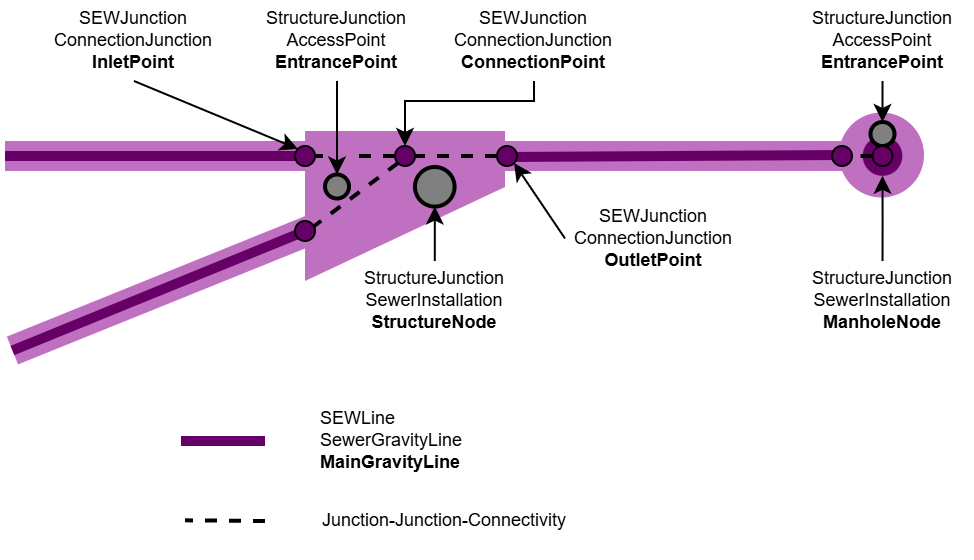

Die SolidDetailLine kann auch als geometrielose SolidDetailEdge modelliert werden, dann muss allerdings zwingend eine InternalLine erstellt werden, statt der Verwendung von Knoten-Knoten-Verbindungen.
|

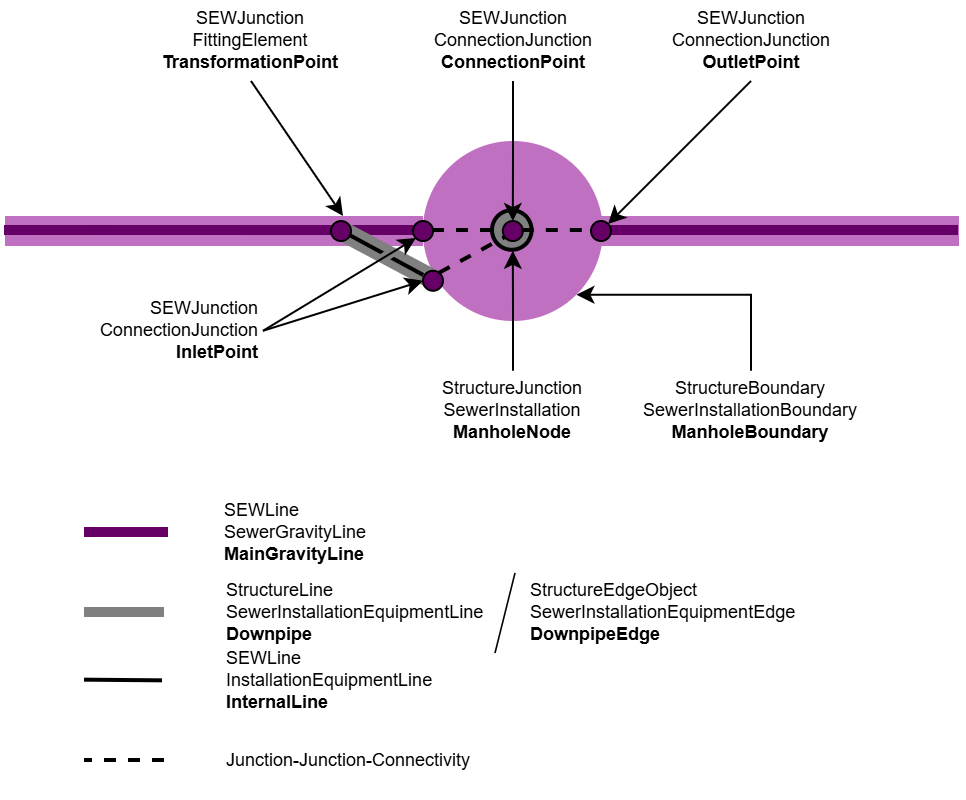

Die Knoten-Knoten-Verbindungen können alternativ auch über InternalLines dargestellt werden. Statt der Linie Downpipe kann auch die nicht-räumliche DownPipeEdge verwendet werden (untere Abbildung).
|
