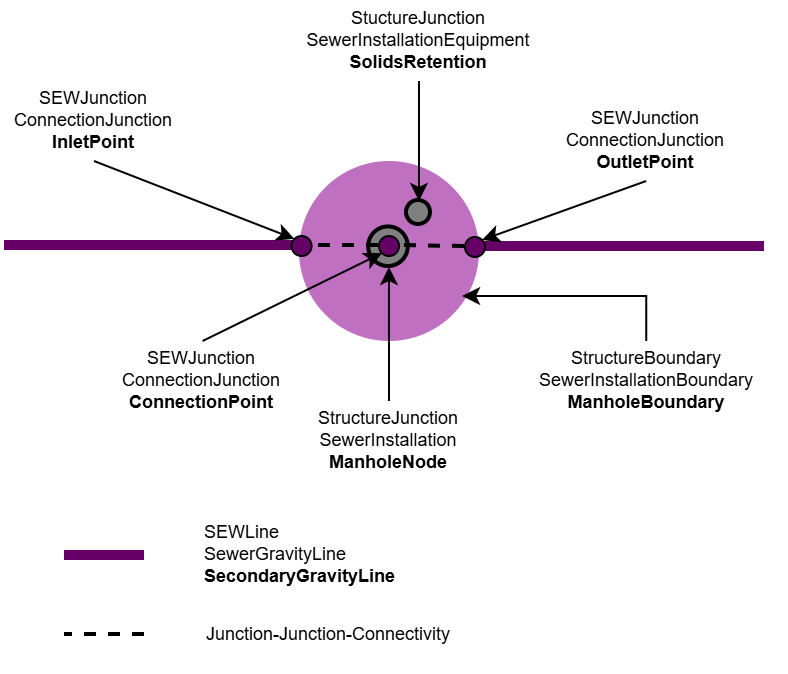

Die InternalLines können auch durch Junction-Junction-Verbindungen umgesetzt werden. |

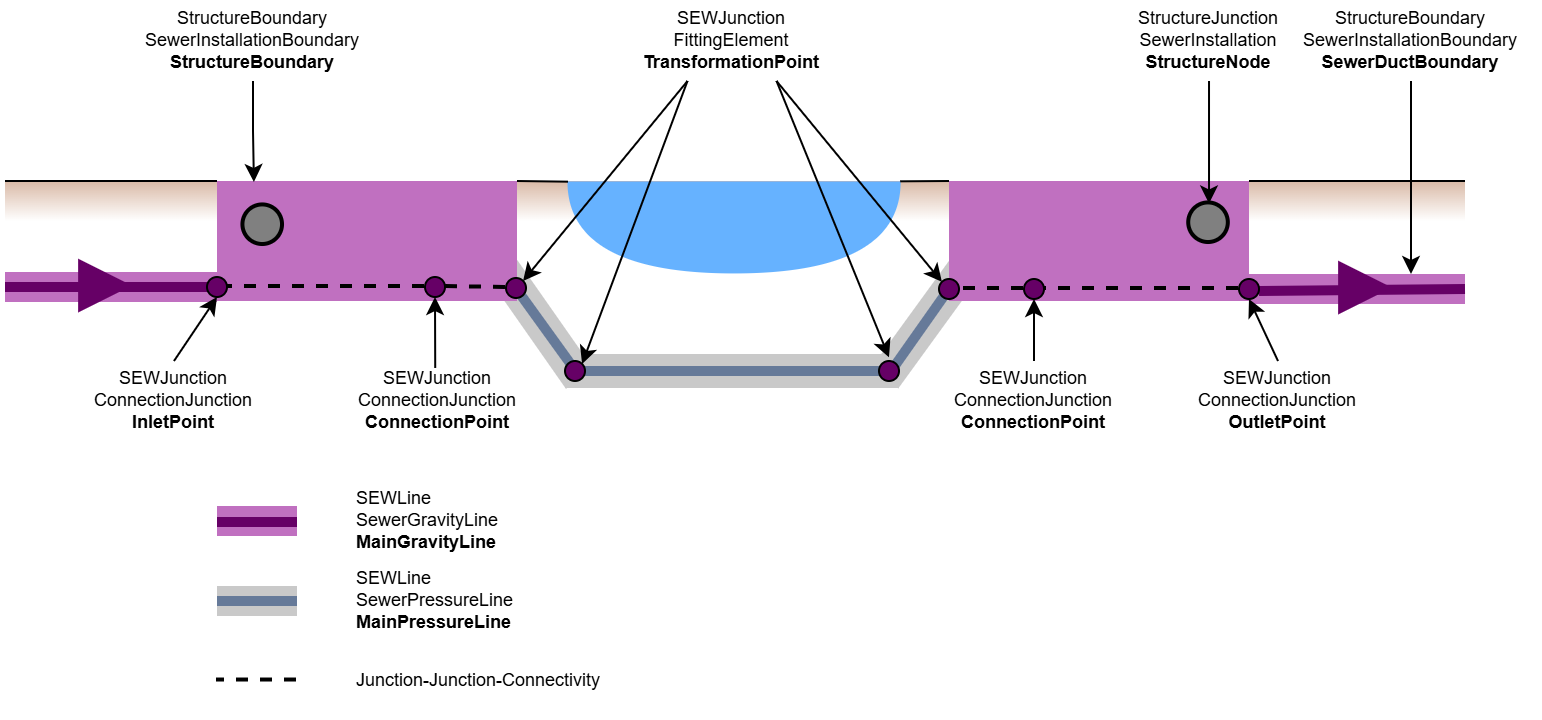

Ein Düker ist ein geschlossenes, unter Druck stehendes Leitungssystem zur Unterquerung eines Hindernisses.
Minimal-Modell
Beispiel einer kompletten Erfassung
im Profil Für die Knickpunkte der Bögen können beliebig viele TransformationPoints gesetzt werden.
Die InternalLines können auch durch Junction-Junction-Verbindungen umgesetzt werden. |

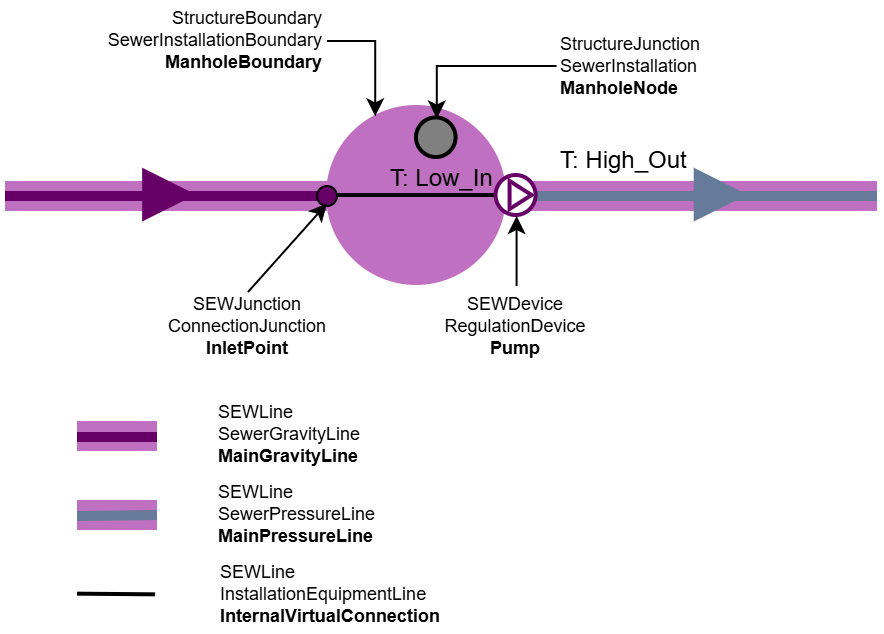

Pumpwerke sind Sonderbauwerke im Abwasser-Netzwerk. Sie werden genutzt, um mittels Förderpumpen Abwasser oder Klärschlamm in höher gelegenen Kanäle oder Kammern zu heben. Pumpwerke kommen vielfach zum Einsatz, wenn Abwasser in flachem Gelände nicht mehr durch blosse Gefällunterschiede aus den kleineren Kanälen zu den Hauptkanälen transportiert werden kann.
Minimal-Modell
|
|
 | Bankett / Trockenwetterrinne |

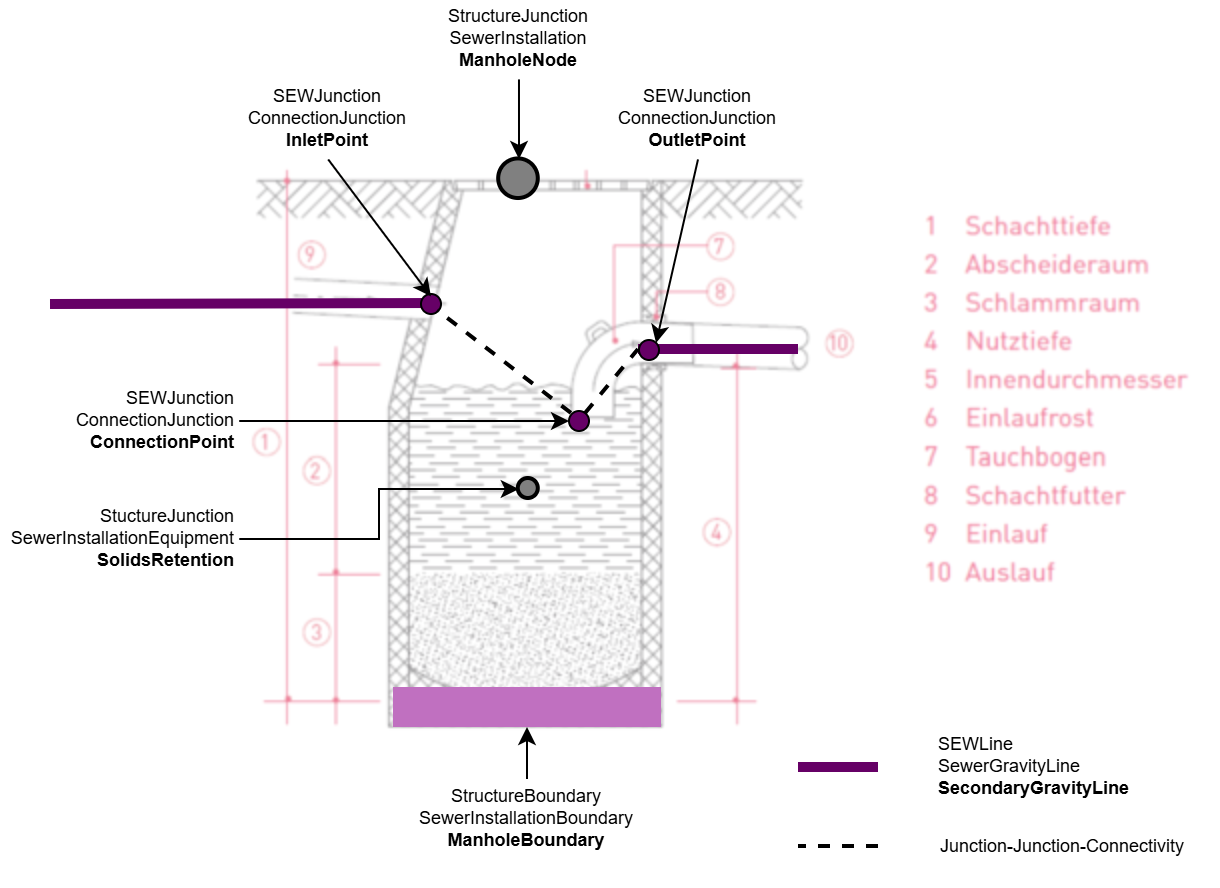

Die SolidDetailLine kann auch als geometrielose SolidDetailEdge modelliert werden, dann muss allerdings zwingend eine InternalLine erstellt werden, statt der Verwendung von Knoten-Knoten-Verbindungen. |

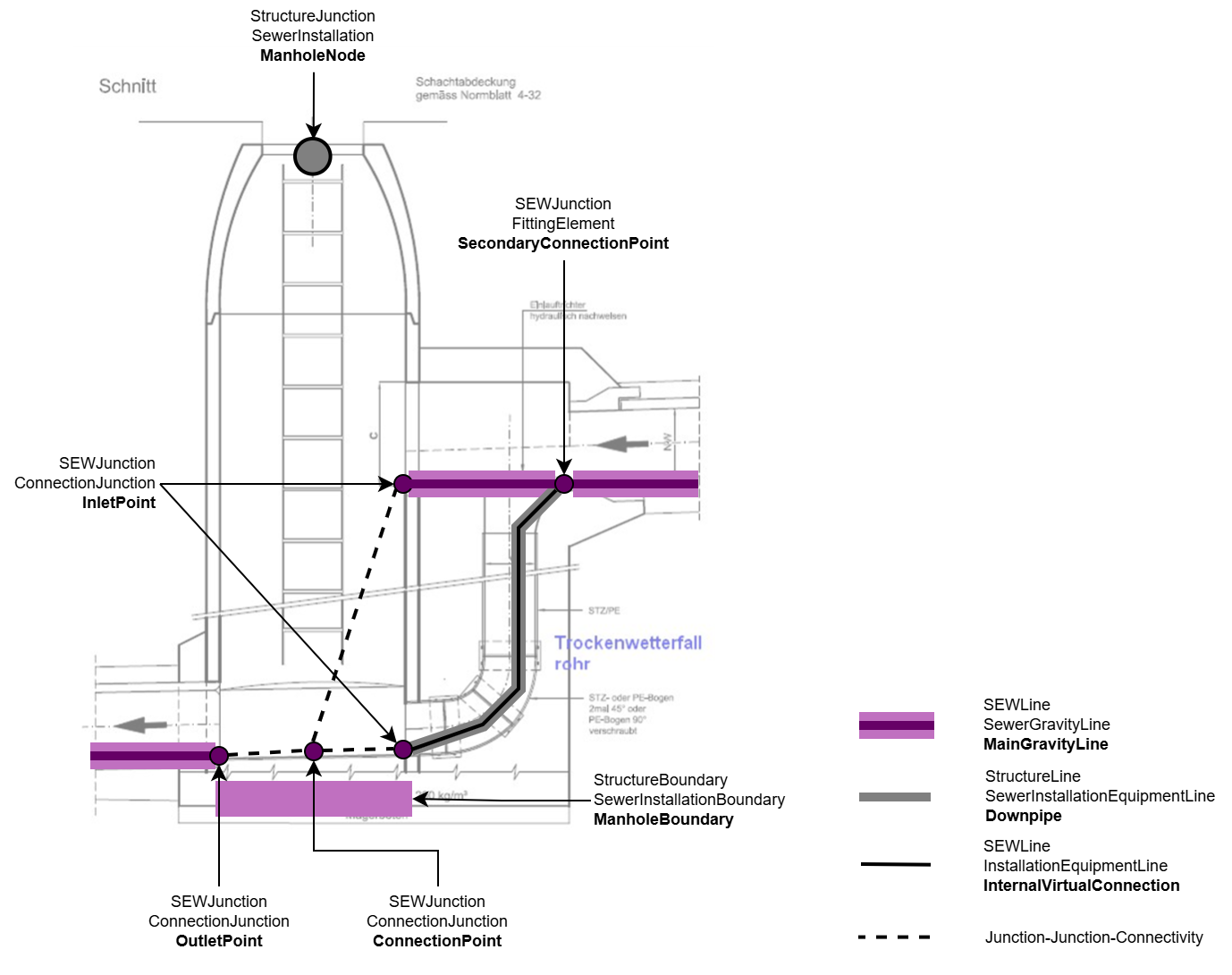

Die Knoten-Knoten-Verbindungen können alternativ auch über InternalLines dargestellt werden. Statt der Linie Downpipe kann auch die nicht-räumliche DownPipeEdge verwendet werden (untere Abbildung).
|
|
