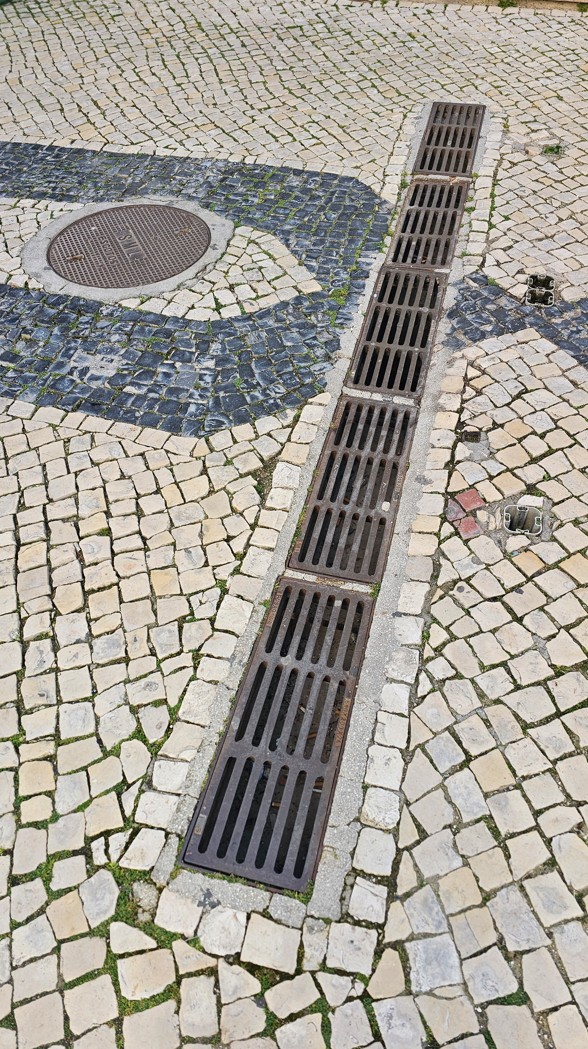

Vollständige Modellierung (nur für komplette 3D-Erfassung nötig)

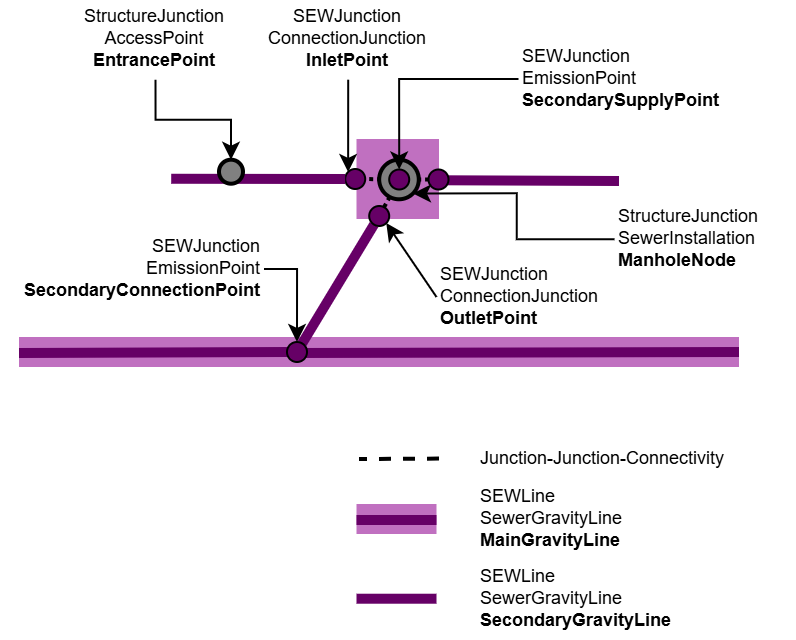

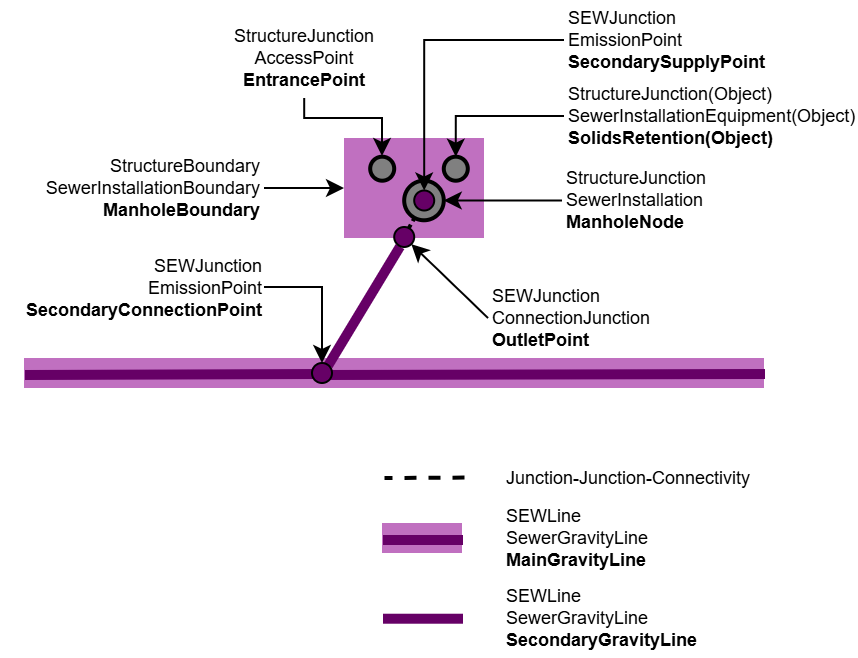

Minimal-Modell:

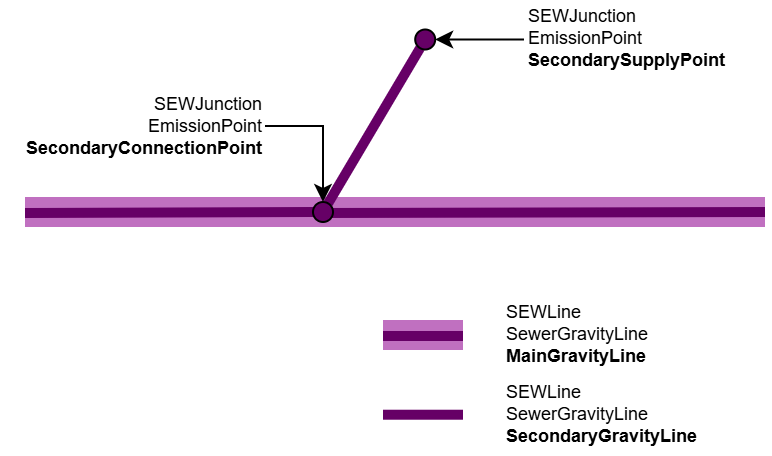

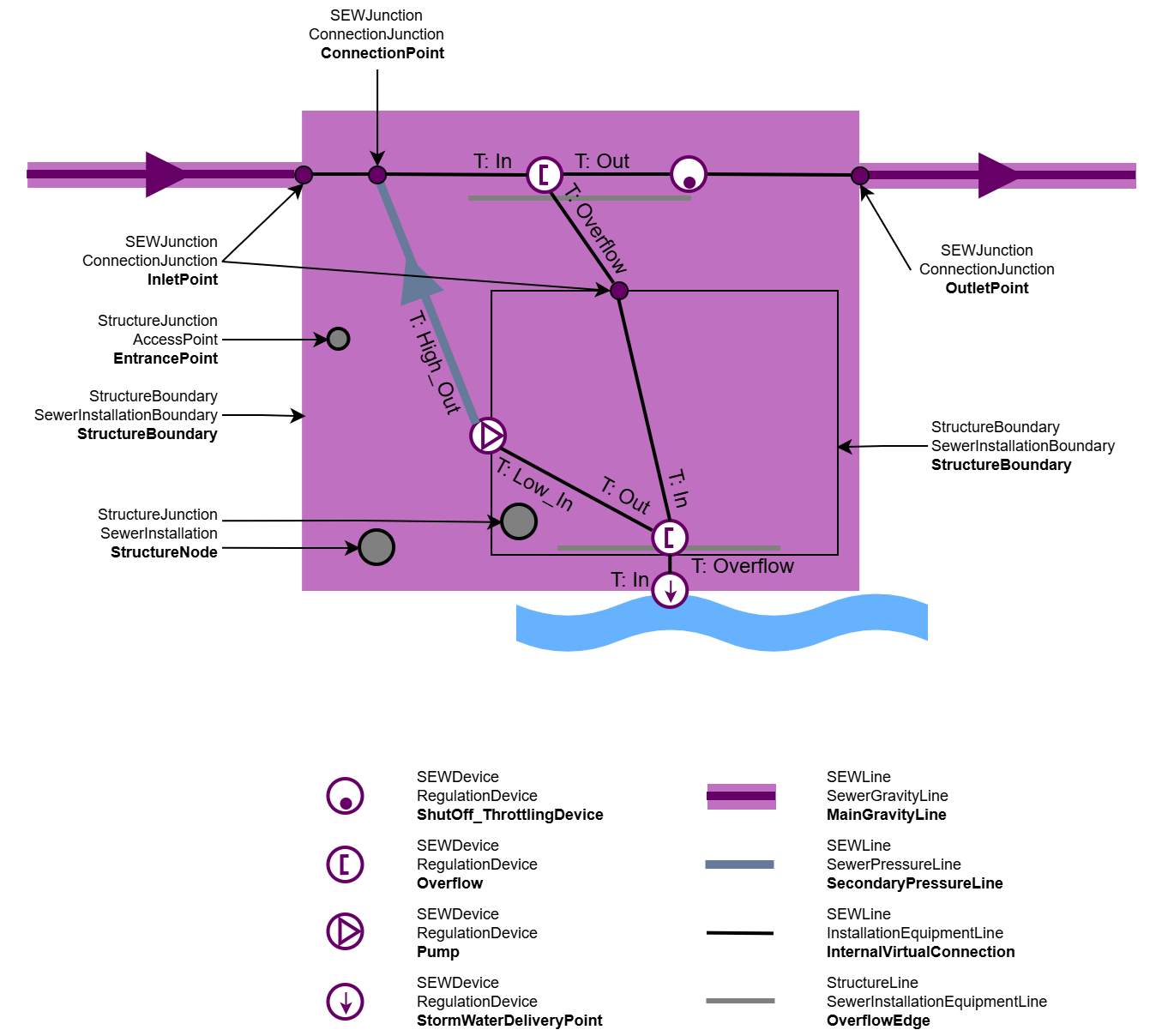

Ein Überlauf ist ein Bauteil in Entlastungsbauwerken und Kanälen zum Ableiten von Abwasser in unterschiedliche Richtungen. Das heisst, dass eine maximale Wassermenge zur Kläranlage (oder einer anderen Anlage der Abwasseraufbereitung) weiterfliesst und jegliche zusätzliche Wassermengen (z.B. bei Starkregen) über eine Schwelle/ein Wehr in einen Vorfluter, d.h.,  ein Gewässer, abgeleitet werden.

Ein Streichwehr ist ein Überlauf, bei welchem parallel zur Fliessrichtung ein Wehr errichtet wird. Ein Leapingwehr ist ein Überlauf, bei dem eine Bodenöffnung vorhanden ist

Dieses Objekt wird als Punktobjekt (Overflow) erfasst, um die topologische Verknüpfung für hydraulische Berechnungen sicherzustellen. Mit der StationEquipmentLine kann auch die genauere Position, Länge und Ausrichtung als Linienobjekt festgehalten werden.

ELevationStart = Sohlenkote

ElevationStop = Überlaufkote

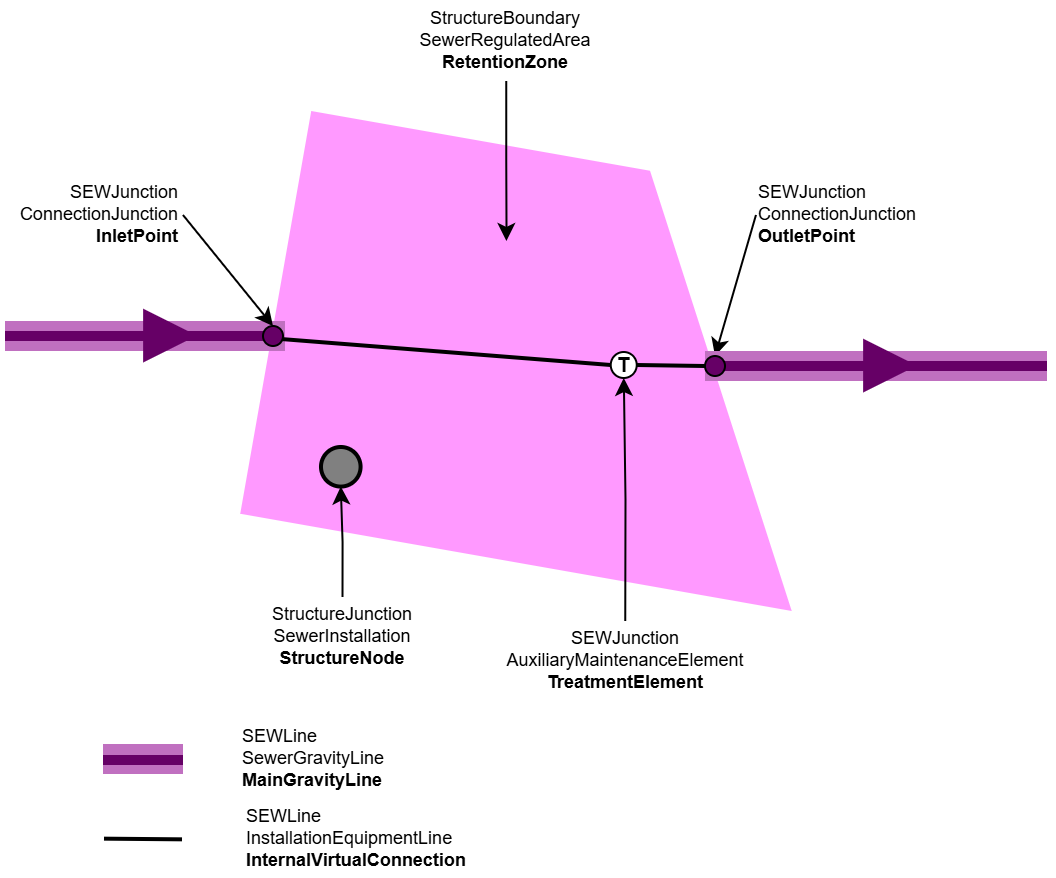

Retentionsbecken:

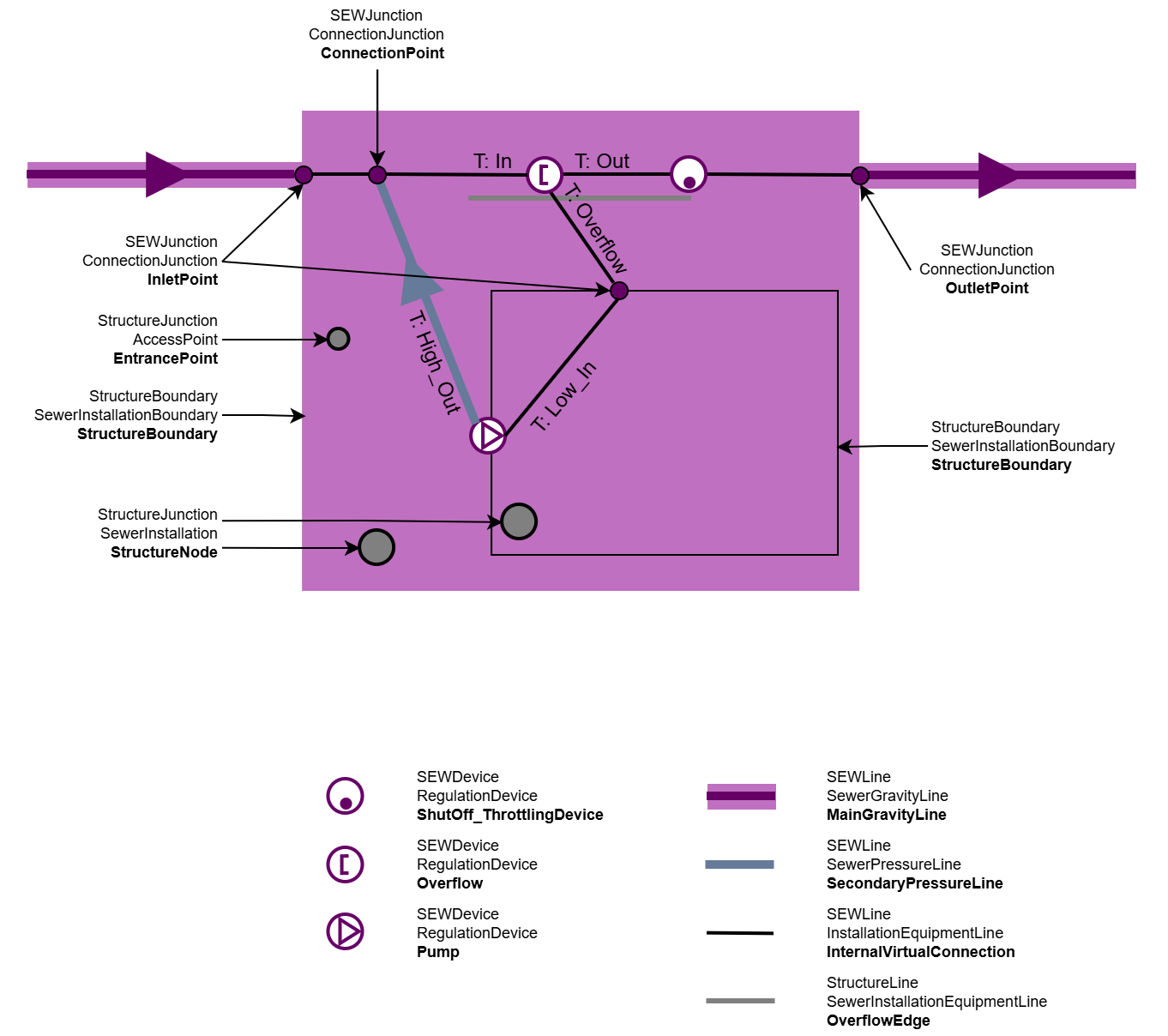

Stauraumkanäle sind spezielle Leitungen, welche Volumenrückhaltung ermöglichen. D.h. bei starkem Regenwetter können sie einen Teil des Wassers zwischenspeichern und später gedrosselt weitergeben. Stauraumkanäle werden deshalb auch Regenrückhaltekanäle genannt und sind ein Entlastungsbauwerk.

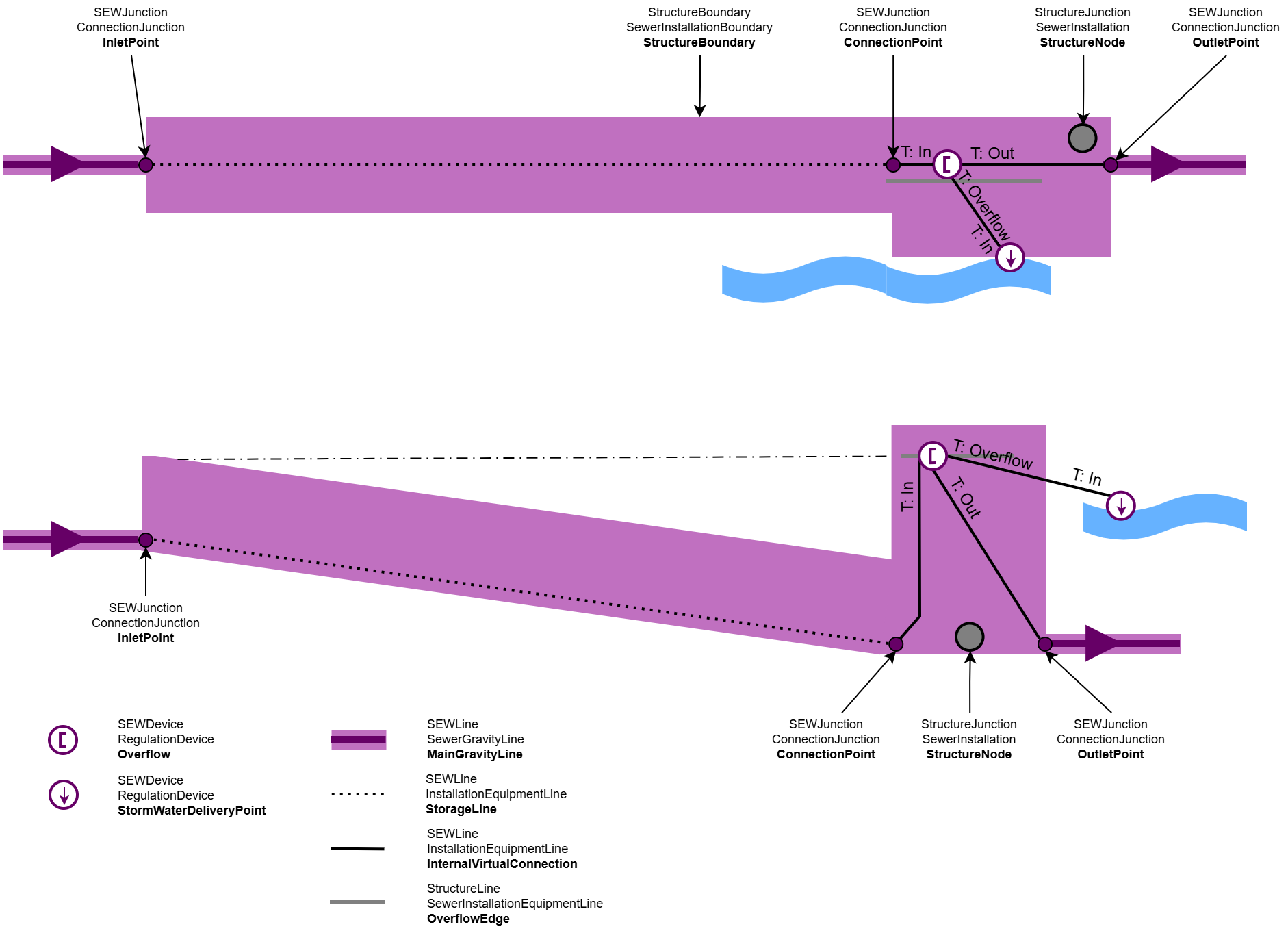

oben Aufriss, unten im Profil:

Die strichpunktierte Linie im Profil entspricht der Staulinie
