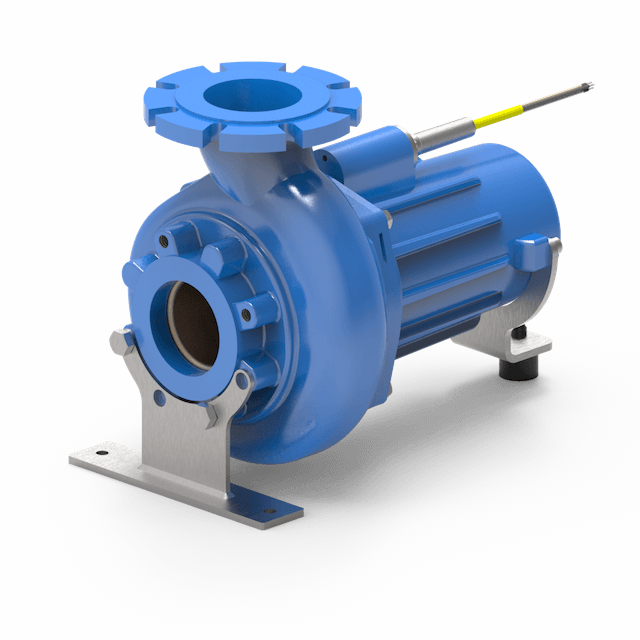

Pumpe

Pumpen sind Geräte zum Erzeugen von Druckunterschieden innerhalb von Flüssigkeiten mit dem Ziel, diese Flüssigkeiten auch zu bewegen. Im Bereich Abwasser gibt es verschiedene Schmutzwasserpumpen, Abwasserpumpen und Fäkalienpumpen mit je unterschiedlichen Grössen, Kapazitäten und Leistungsstufen, welche helfen, das Abwasser im Netzwerk in Richtung Kläranlagen zu bewegen. (Quellen: Spektrum, SST AG)

Überlauf (Streichwehr / Leapingwehr)

Ein Überlauf ist ein Bauteil in Entlastungsbauwerken* und Kanälen zum Ableiten von Abwasser in unterschiedliche Richtungen. Das heisst, dass eine maximale Wassermenge zur Kläranlage (oder einer anderen Anlage der Abwasseraufbereitung) weiterfliesst und jegliche zusätzliche Wassermengen (z.B. bei Starkregen) über eine Schwelle/ein Wehr in einen Vorfluter, d.h.,  ein Gewässer, abgeleitet werden.

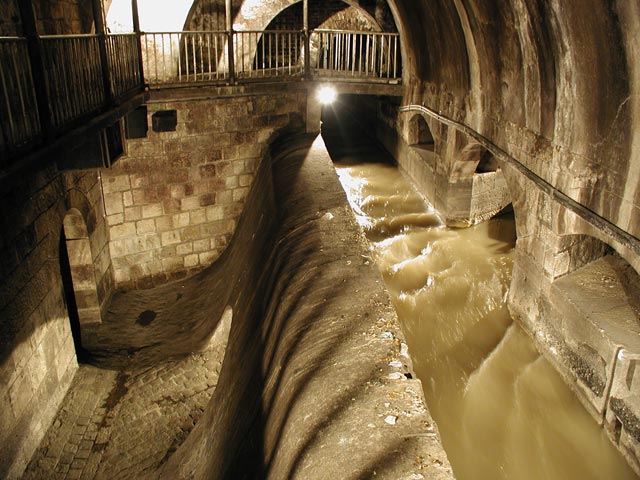

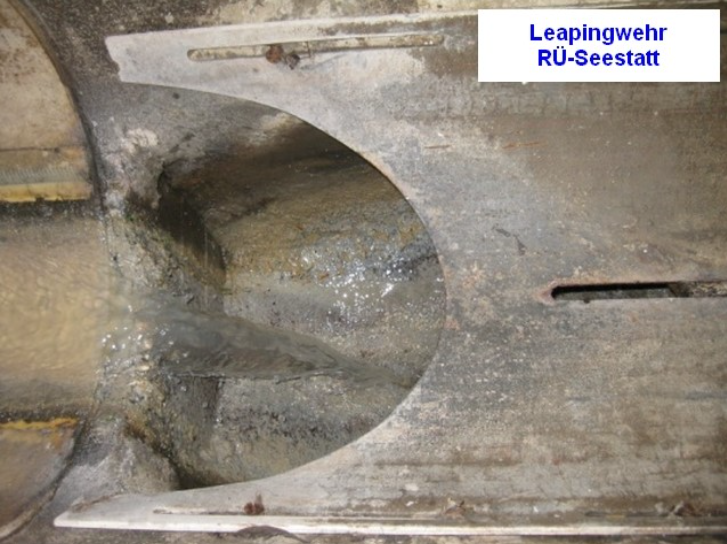

Ein Streichwehr ist ein Überlauf, bei welchem parallel zur Fliessrichtung ein Wehr errichtet wird.  Ein Leapingwehr ist ein Überlauf, bei dem eine Bodenöffnung vorhanden ist: normalerweise fliesst das Wasser dort Richtung Kläranlage ab, bei Wasserüberschuss fliesst das restliche Wasser jedoch geradeaus weiter. (Quellen: VSA, interne SEW-Unterlagen)

* Entlastungsbauwerke dienen der Entlastung des Abwassernetzes bei Regenereignissen durch Zwischenspeicherung oder direkte Abführung von Abwasser ins Gewässer. Prominente Beispiele sind Regenüberlaufbecken (Assembly AssetType 202) und Stauraumkanäle (Line AssetType 220). (Quelle: Kanal-Netz GmbH)

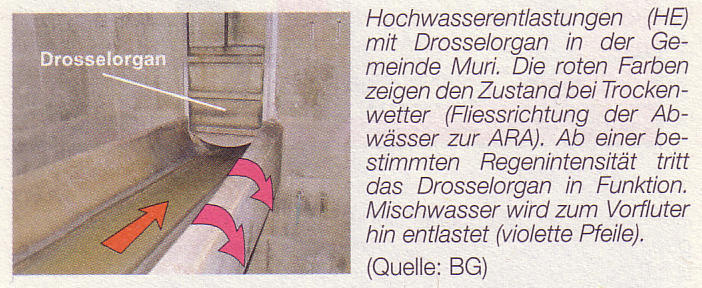

Absperr- / Drosselorgan

Ablussregulator, Regelschieber, Schwimmdrossel...

Das Absperr- oder Drosselorgan ist eine Einrichtung, welche die Abflussmenge des Wassers reduziert. Mögliche Varianten sind z.B. der Drosselschieber oder eine Drosselleitung, d.h. eine Leitung mit vermindertem Querschnitt. Das Absperr- oder Drosselorgan wird normalerweise zusammen mit einem Überlauf genutzt. (Quelle: VSA)

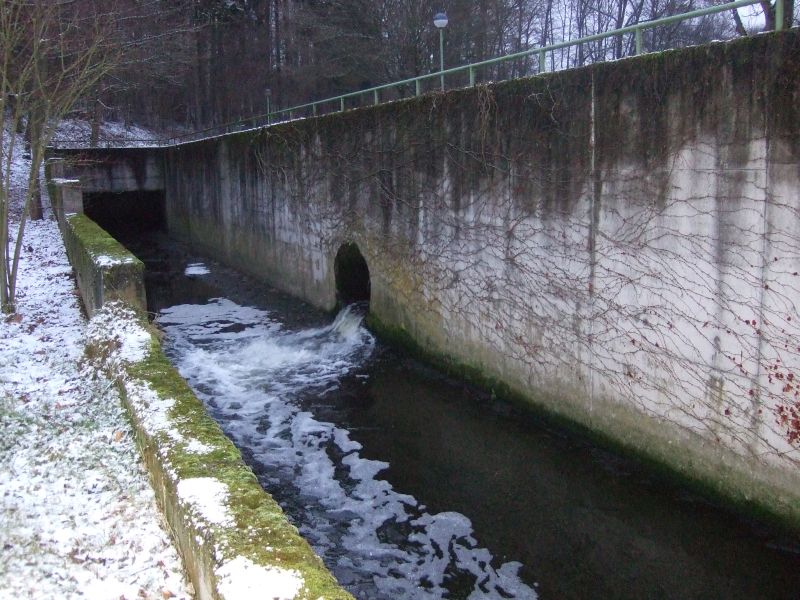

Vorfluter als Knoten des hydraulischen Netzes

Ein Vorfluter ist ein oberirdisches Gewässer, in welches mit wasserrechtlicher Erlaubnis aufbereitetes Abwasser respektive der Wasserübschuss aus Überläufen abgeleitet wird. Es existieren sowohl natürliche Vorfluter, z.B. Seen oder Flüsse, als auch künstliche Vorfluter, z.B. Kanäle oder Becken. Es gibt zudem Haupt- und Nebenfluter, letzere sind eine Behelfslösung wenn die Hauptfluter voll sind. (Quelle: Uhrig Bau, WasserWissen).

Es ist kein physisches Bauteil, sondern der Übergang vom Leitungsnetz ins Gewässer.

Dieser Assettype kann auch verwendet werden, als Endknoten da wo die Zuständigkeit für das Netz aufhört, und wo das Regenwasser in ein anderes Netz übergeht.

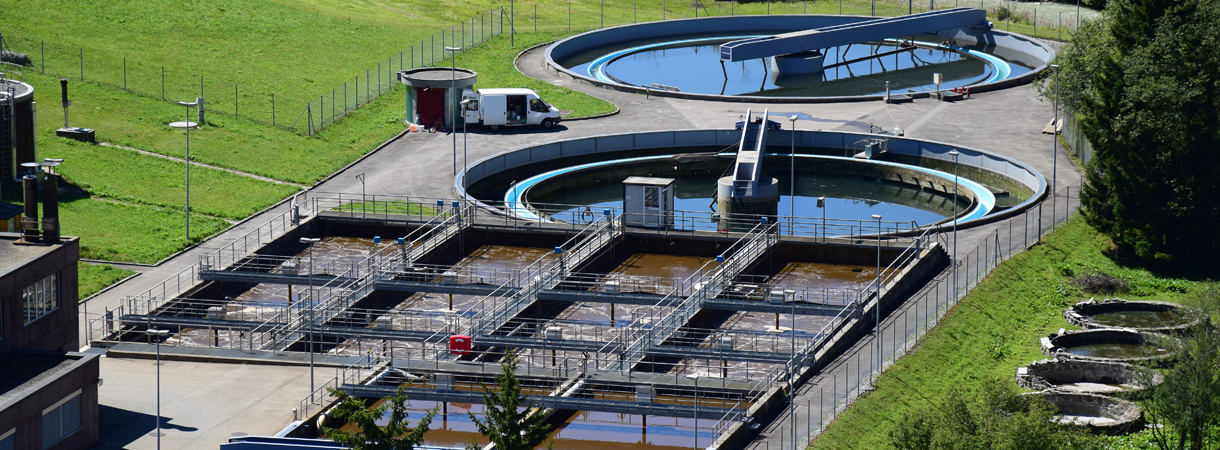

Kläranlage , Abwasserreinungsanlage (ARA), Kleine Abwasserreinigungsnalage (KLARA) als Knoten des hydraulischen Netzes

Dieser Assettype wird als Übergabepunkt von dem Leitungsnetz in eine Kläranlage definiert. Es ist kein physisches Bauteil sondern der Eingang in die Kläranlage.

Dieser Assettype kann auch verwendet werden, als Endknoten da wo die Zuständigkeit für was Netz aufhört, und wo das Schmutzwasser in ein anderes Netz übergeht.

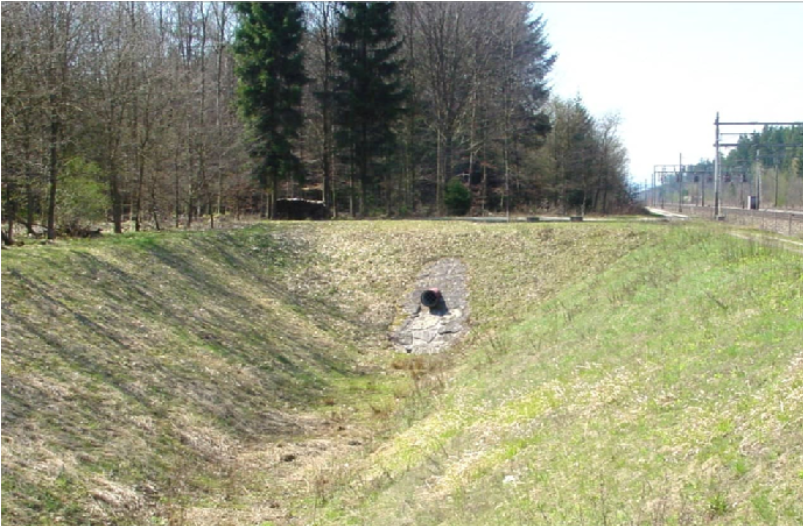

Versickerungsanlage als Knoten des hydraulischen Netzes

Dieser Assettype dient als Übergabepunkt von dem Leitungsnetz an eine Versickerungsanlage. Es ist kein physisches Bauteil.
