Couper

Cette fonction peut être utilisée pour diviser les entités du réseau à l'aide d'un indiquer ou une ou plusieurs entités utilisant un ligne d'intersection. Vous pouvez diviser à la fois des entités linéaires (lignes) et des entités surfaciques (zones telles que ProtectiveTubes, TrenchBoundary et autres entités polylignes).

Pour diviser des entités :

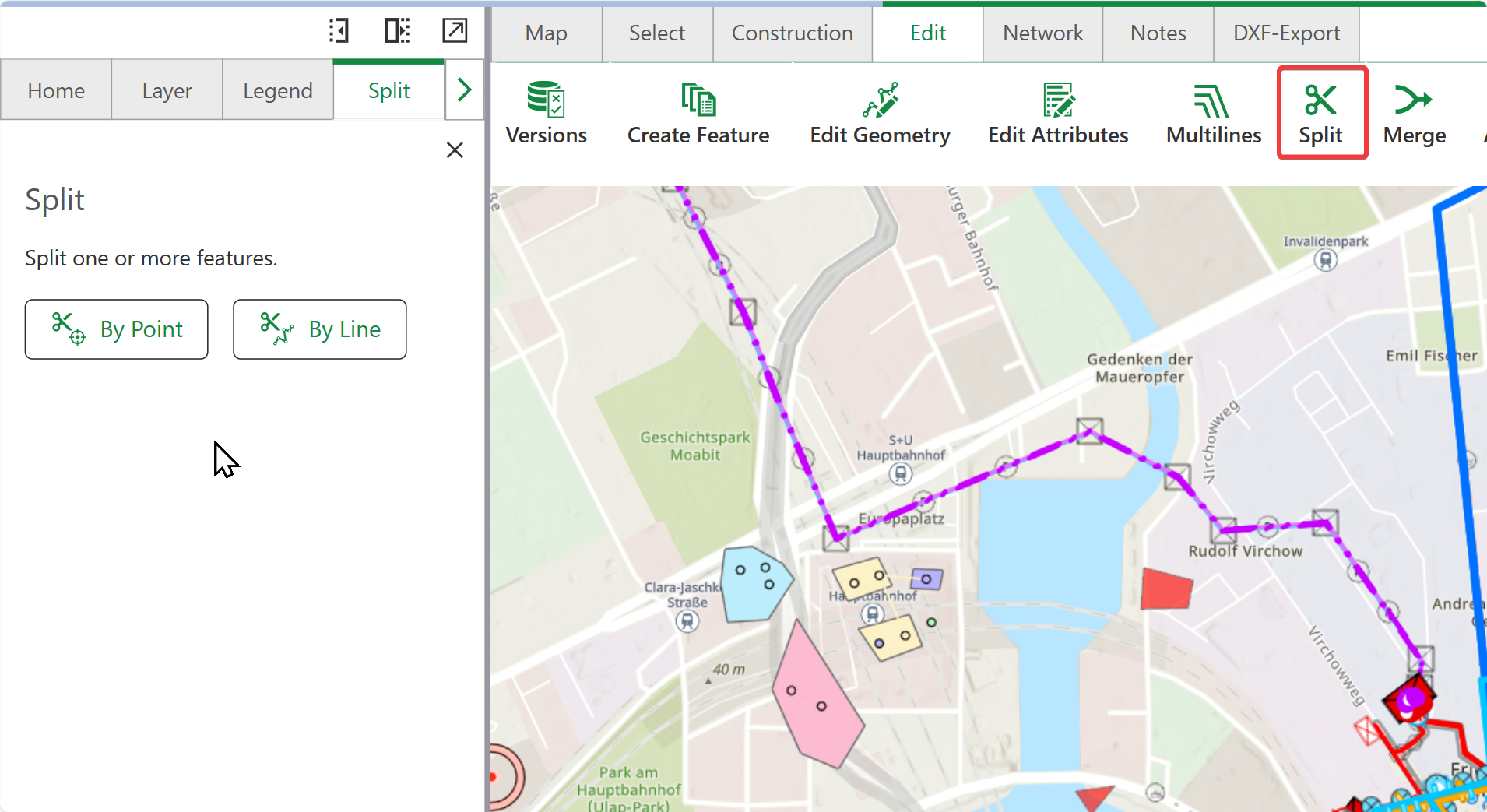

1.Aller à Édition > Couper.

2.Dans le panneau de gauche, choisissez entre le partage par point ou par ligne:

▪par point: Le pointeur de la souris se transforme en symbole de cercle. La capture est automatiquement activé et l'entité réseau à diviser est mise en surbrillance lorsque vous la survolez. Le pointeur de la souris peut désormais être placé sur l'entité avec un clic de souris.

La validation des règles réseau exécutée en arrière-plan peut entraîner un léger retard lors de l'exécution de la fonction snap.

▪par ligne: Le pointeur de la souris se transforme en symbole de croix. Vous pouvez maintenant utiliser la souris pour dessiner un ligne d'intersection sur une ou plusieurs entités. Double-cliquez pour terminer la ligne.

Fractionner avec une ligne peut diviser à la fois des entités linéaires et des entités surfaciques (zones) :

•Les entités linéaires sont divisées là où la ligne les croise

•Les entités polygonales ne sont divisées que si elles sont complètement coupées par la ligne.

Lors du fractionnement, la fonction est d'abord appliquée aux entités sélectionnées, sinon aux entités intersectées.
Si une ligne sécante est placée sur plusieurs entités linéaires non sélectionnées, toutes ces lignes sont divisées.
Si une seule de ces lignes est sélectionnée, seule la ligne sélectionnée sera fractionnée.

•Une invite de confirmation apparaît vous demandant si vous souhaitez réellement diviser la ou les entités sélectionnées. Cliquez sur OK pour enregistrer vos modifications.

Si une ou plusieurs pièces jointes sont présentes dans la ligne que vous divisez, les pièces jointes sont copiées dans les lignes divisées résultantes.

Si une ou plusieurs relations sont présentes dans la ligne que vous divisez, les relations sont copiées dans les lignes divisées résultantes. Si une violation de cardinalité se produit lors d'une division, une invite vous demande de choisir soit de conserver la relation avec l'un des segments, soit d'annuler l'opération de division.

Gestion des sections lors du fractionnement des lignes de structure

Lorsque vous divisez une ligne de structure à laquelle des sections sont attachées :

•Distribution des données en coupe transversale : Si une entité linéaire de structure avec une section transversale attachée est divisée :

oLa pièce jointe JSON est conservée pour le segment où se trouve la ligne de référence.

oL'autre segment obtient une coupe transversale générée automatiquement.

•Validation des données: Le système ne vérifie pas automatiquement les erreurs dans la structure de données de section obsolète. Si vous rencontrez des problèmes, vous pouvez réinitialiser les données de section transversale à l'aide du panneau Section transversale.

•Considérations sur le bloc de placement: Si un bloc de placement existe dans les données de section transversale, le système l'effacera automatiquement lorsque la géométrie de la ligne de division ne correspond plus à la ligne de référence d'origine, évitant ainsi les incohérences géométriques entre les données de section transversale et les segments de ligne réels.



Après avoir divisé les lignes de structure avec des sections transversales, examinez vos données de section transversale dans le panneau Section transversale pour garantir l'exactitude et effectuer les ajustements nécessaires.

Lors des opérations de fractionnement, les associations seront simplement reportées à l'aide d'une copie superficielle. Par exemple, lorsqu'un tuyau A — associé à X, Y et Z — est divisé en tuyaux B et C, B et C conservent tous deux les associations avec X, Y et Z.

Les zones ne peuvent être divisées qu'avec une ligne de coupe. Lors de l'utilisation de « Diviser avec point », le système vérifie si une entité avec une géométrie linéaire se trouve en dessous. Si aucune géométrie de ligne n'est trouvée, vous recevrez un message d'erreur : "Erreur lors de la division d'une entité avec un point ! Aucune entité avec une géométrie linéaire trouvée."

Politique de division pour les domaines

Le tableau ci-dessous fournit des informations sur la politique de partage pour domaines d'attributs.

La valeur cinq est la valeur par défaut du système.

Insérer une entité ponctuelle – ligne de division

La section ci-dessous décrit le comportement de fractionnement de l'éditeur de réseaux et les règles sur lesquelles il est basé. Afin de clarifier cela, nous utilisons un exemple de cas d'utilisation dans lequel l'utilisateur crée une nouvelle entité de point de réseau au milieu d'une ligne, via l'accrochage, et non à ses extrémités.

Conditions et procédures

Actions ultérieures possibles :

1.Séparation automatique de la ligne.
L'éditeur de réseaux prend automatiquement en charge le fractionnement.

2.Division facultative de la ligne.
L'utilisateur est libre de décider s'il souhaite diviser la ligne. D'un point de vue topologique du réseau, les deux (séparation de ligne/pas de séparation de ligne) sont corrects et ne créeraient pas de zone à valider.

3.Pas de division de la ligne.
D'un point de vue topologique du réseau, l'insertion d'un point du réseau ne doit pas diviser la ligne.

4.Message d'erreur.
Il n'est pas possible d'insérer le point d'un point de vue topologique du réseau (ni fractionnement, ni non-découpage).

L'action de suivi effectuée dépend de plusieurs facteurs :

a.Le point réseau dispose-t-il de points de connexion (terminaux) ?

b.Existe-t-il une règle de jonction-bord ?

c.Existe-t-il une règle jonction-bord-jonction ?

d.Quelle connectivité de bord la ligne possède-t-elle (N'importe quel sommet – Caractéristiques/Sommet de fin – Caractéristiques) ?




Fonction de fusion

Cette fonction est utilisée pour fusionner des entités de réseau divisé, ceci est utile lorsque vous envisagez d'étendre une structure existante.

Pour fusionner des lignes/zones :

1.Aller à Edition > Fusionner.
Le pointeur de la souris se transforme en symbole circulaire. L'accrochage est automatiquement activé et la entité à fusionner est mise en surbrillance lorsque vous la survolez.

2.Sélectionnez les lignes/polygones que vous souhaitez fusionner.

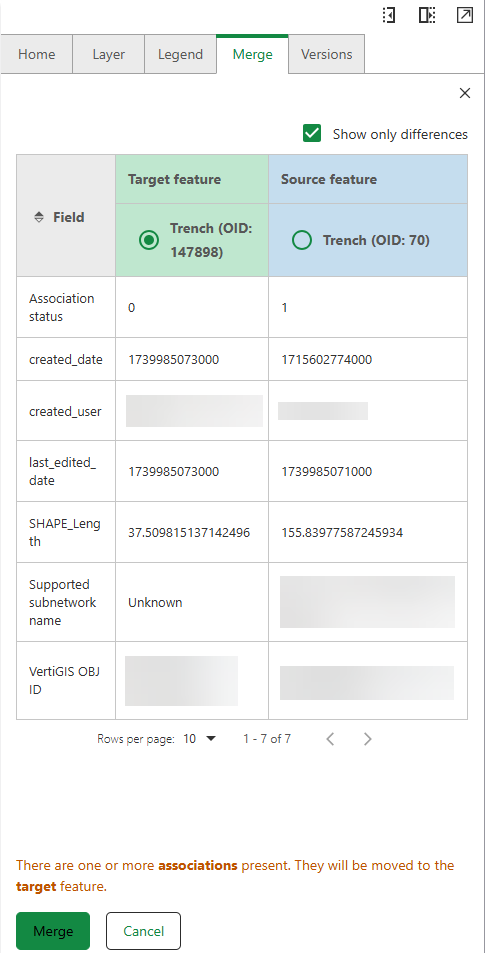

Un tableau comparant les entités source et cible est affiché dans le menu de fusion.

Vous pouvez choisir de comparer uniquement les attributs qui diffèrent entre les deux entités, ou choisir de comparer tous les attributs du tableau en cliquant sur la case à cocher Afficher uniquement les différences.

Si plusieurs sections sont présentes, vous devez décider laquelle conserver, car il ne peut y avoir qu'une seule section par entité de réseau.

3.Choisissez quelle entité est la entité cible (surlignée en vert). La entité restante est automatiquement attribuée en tant que entité source.

Si une ou plusieurs associations, relations et/ou pièces jointes sont présentes dans l’une des entités fusionnées, elles seront déplacées vers la entité cible que vous choisissez.

Lors de la fusion de lignes, l'outil détecte les intersections appropriées aux extrémités de ligne et le point valide le plus proche est utilisé. Si aucune intersection ne peut être créée, un message d'erreur s'affiche.

Lors de la fusion d’entités surfaciques, assurez-vous que les zones se chevauchent, sinon la fusion ne pourra pas avoir lieu.

L'entité cible conserve tous ses attributs une fois la fusion terminée.

Dans les entités Fractionner et Fusionner, vous pouvez diviser les couches de réseau de distribution ainsi que les couches d'entités simples.

Politique de fusion pour les domaines

Le tableau ci-dessous fournit des informations sur la politique de fusion pour domaines d'attributs.
