Eine Bemaßung misst und markiert Abstände auf Ihrer Karte, sodass Sie Längen, Abstände oder Größen von Objekten visualisieren können.
Sie können beispielsweise das Bemaßungswerkzeug verwenden, um die Längen und Abstände zwischen Straßenabschnitten, Brückenfeldern und Gebäuden zu messen und zu markieren.
Folgende Bemaßungstypen stehen zur Verfügung:
•Ausgerichtet: Misst den tatsächlichen Abstand zwischen dem Start- und Endpunkt der Bemaßung. Die Bemaßungslinie wird parallel zur unsichtbaren Basislinie (Achse) gezeichnet, die durch diese Punkte definiert ist.
•Linie: Misst den geradlinigen Abstand zwischen zwei Punkten.
•Orthogonal: Misst einen oder mehrere rechtwinklige Abstände zwischen einer definierten Achse und einer einzelnen Struktur oder einem einzelnen Feature.
•Erweiterung: Misst die Entfernung zwischen einer bestehenden Linie/Kante/Referenzlinie und einem definierten Endpunkt.
Die Bemaßungen werden nur angezeigt, wenn sie in der Webkarte enthalten sind und der aktuelle Maßstab der Karte innerhalb ihres konfigurierten Sichtbarkeitsbereichs liegt.
So erstellen Sie eine Bemaßung:
1.Gehen Sie zu Konstruktion > Bemaßung.
2.Klicken Sie auf Erstellen.
3.Wählen Sie den Bemaßungstyp aus.
4.Konfigurieren Sie die Einstellungen für die Bemaßung wie in der folgenden Tabelle beschrieben.
Feld |
Beschreibung |
|---|---|
Bemaßungen |
Wählen Sie diese Option, um eine Bemaßung zu erstellen. Wenn ausgewählt, werden die Felder „Bemaßungs-Feature-Layer“ und „Style-Klasse“ angezeigt. |
Konstruktionspunkte |
Wählen Sie diese Option aus, um Referenzmarkierungen zu erstellen, die beim Bau oder der Ausrichtung von Features (z. B. einem Kabelgraben) helfen. Wenn ausgewählt, werden die Felder „Konstruktionspunkt-Layer“, „Abszisse“ und „Ordinate“ angezeigt. |
Bemaßungs-Feature-Layer |
Der Layer zum Speichern und Anzeigen der Bemaßungs-Features. |
Konstruktionspunkt-Layer |
Der Layer zum Speichern und Anzeigen der Konstruktionspunkte. |
Style-Klasse |
Definiert, wie die Bemaßungen auf der Karte angezeigt werden (z. B. die Symbolisierung für Linien, Pfeile und Text). Sie können die verfügbaren Style-Klassen in den Feature-Class-Eigenschaften der Datenbank konfigurieren. |
Zuverlässigkeit |
Wählen Sie „Zuverlässig“, um eine genaue und bestätigte Messung anzugeben, oder „Ungenau“, um eine ungefähre oder unbestätigte Messung anzugeben. |
Abszisse |
Der horizontale Abstand von der Y-Achse, gemessen in X. |
Ordinate |
Der vertikale Abstand von der X-Achse, gemessen in X. |
Jede konfigurierte Bemaßungseinstellung wird für die Session gespeichert. Wenn Sie das nächste Mal eine Bemaßung erstellen, sind Ihre zuvor konfigurierten Einstellungen die Standardeinstellungen.
5.Zeichnen Sie die Bemaßung auf der Karte entsprechend dem Bemaßungstyp ein:
•Linie: Klicken Sie auf den Start- und Endpunkt des Features oder Bereichs, um es in einer geraden Linie zu messen.
•Ausgerichtet: Klicken Sie auf den Start- und Endpunkt des Features oder Bereichs, um es in einer geraden/diagonalen Linie zu messen.
•Orthogonal: Zeichnen Sie rechtwinklige Messungen von einer Referenzlinie aus.
a.Klicken Sie, um den Startpunkt Ihrer Referenzlinie festzulegen.
b.Klicken Sie, um den Endpunkt festzulegen – damit ist Ihre Referenzlinie fertig.
Wenn Ihr Startpunkt auf einer bestehenden Bezugslinie (einem Polygon, einer Polylinie oder einer Bemaßung) liegt, verwendet das System den nächstgelegenen Stützpunkt als Startpunkt, erfasst dessen Vektorwinkel und ermöglicht es Ihnen, diesem Winkel für die neue Linie zu folgen.
c.Bewegen Sie den Cursor senkrecht zur Referenzlinie und klicken Sie, um die Messung abzuschließen.
▪Sie können mehrere rechtwinklige Messungen zur gleichen Referenzlinie hinzufügen und so eine orthogonale Bemaßungsgruppe erstellen.
▪Option für die Beschriftung des Startpunkts: Wenn aktiviert, wird der Ursprungspunkt der rechtwinkligen Messung mit der Beschriftung „0,00“ markiert (und entsprechend Ihres Bemaßungs-Styles formatiert). Dies hilft zu erkennen, wo die rechtwinklige Messung entlang der Referenzlinie beginnt. Die Beschriftung erscheint einmal pro orthogonale Gruppe.
▪Endbemaßung automatisch doppelt unterstreichen: Wenn aktiviert, werden die längsten Abszissen mit einer doppelten Unterstreichung markiert, die übrigen Abszissen hingegen nicht. Dies hilft Ihnen dabei, Ihre Endbemaßung festzulegen.

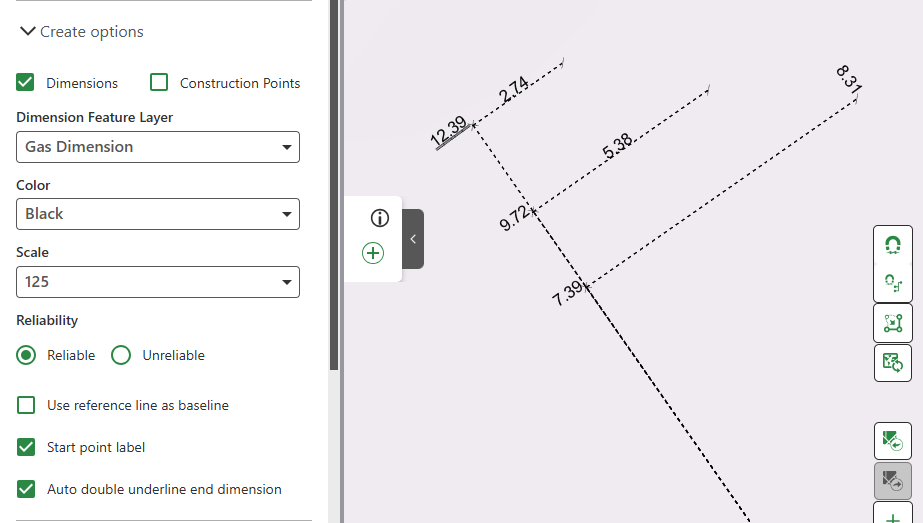

Die Bemaßung wird auf der Karte angezeigt. Das folgende Beispiel zeigt eine orthogonale Bemaßung.

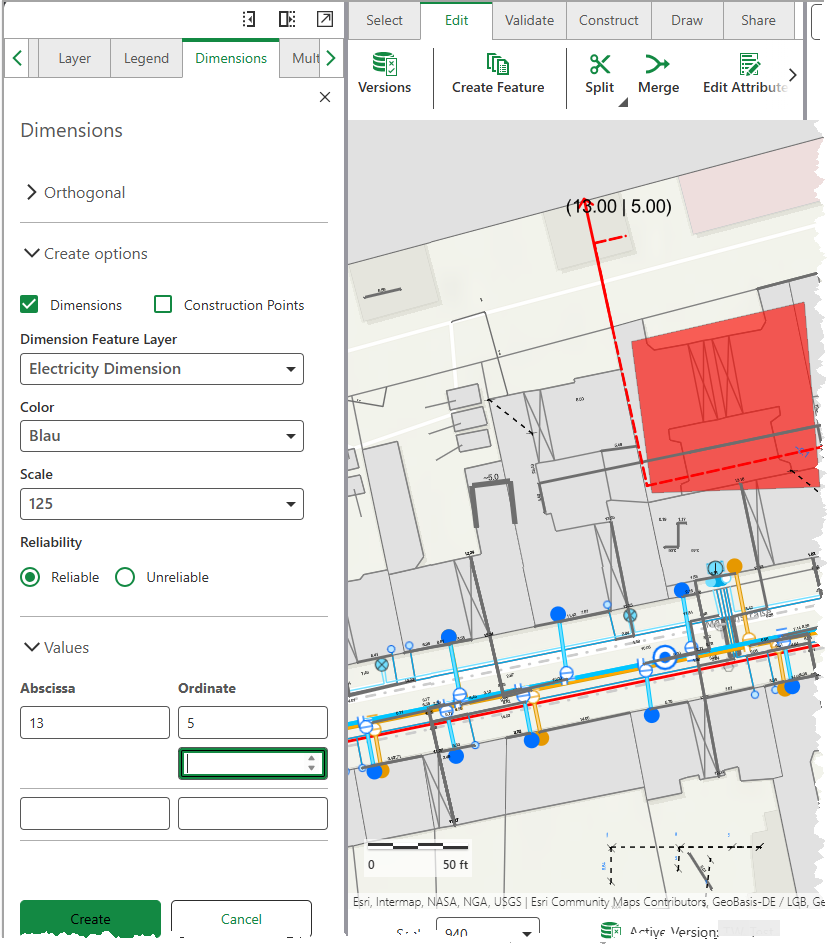

Sie können allein mit Ihrer Tastatur mehrere orthogonale Bemaßungen hinzufügen. Geben Sie die Werte der orthogonalen Bemaßungen in die Abszissen- und die Ordinatenzellen ein (drücken Sie die Tabulatortaste, um zwischen den Zellen zu navigieren). Drücken Sie dann die Eingabetaste, um Ihre neue(n) Bemaßung(en) zu erstellen.
•Erweiterung: Erstellen Sie eine neue Bemaßung, ausgehend von einer bestehenden Linie/Kante/Referenzlinie. Um zu beginnen, klicken Sie in der Nähe der bestehenden Referenzlinie und wählen Sie dann Ihren Endpunkt auf der Karte.
Das Erweiterungswerkzeug identifiziert den nächstgelegenen Stützpunkt (Endpunkt) der ausgewählten Linie und verwendet ihn, um die neue Bemaßung in die gleiche Richtung zu erstellen.
•Optional: Sie können die gemessene Länge Ihrer neu erstellten Bemaßung – ob Linien-, Ausrichtungs-, Orthogonal- oder Erweiterungsbemaßung – eingeben, statt sie auf der Karte auszuwählen. Die Bemaßung wird dann gespeichert und auf den von Ihnen eingegebenen gemessenen Längenwert festgelegt.

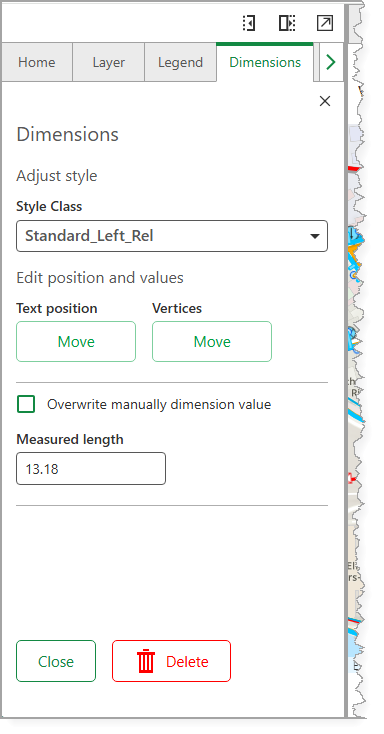

Sie können das Feature zur manuellen Eingabe der gemessenen Länge aus dem Aktionsmenü der Bemaßung entfernen, indem Sie auf Einstellungen anzeigen klicken und dann Dimensionswert manuell überschreiben deaktivieren.
