Le compresseur et le réducteur de pression sont les deux éléments les plus importants dans le gaz qui influencent activement la pression. C'est pourquoi ils font tous deux partie des contrôleurs de sous-réseau et occupent une place centrale dans la formation du sous-réseau.
Les deux éléments possèdent deux points de raccordement.
Description des cas |
Graphique |
Explication |
|---|---|---|
Réducteur de pression pour contrôler la pression côté sortie |
|

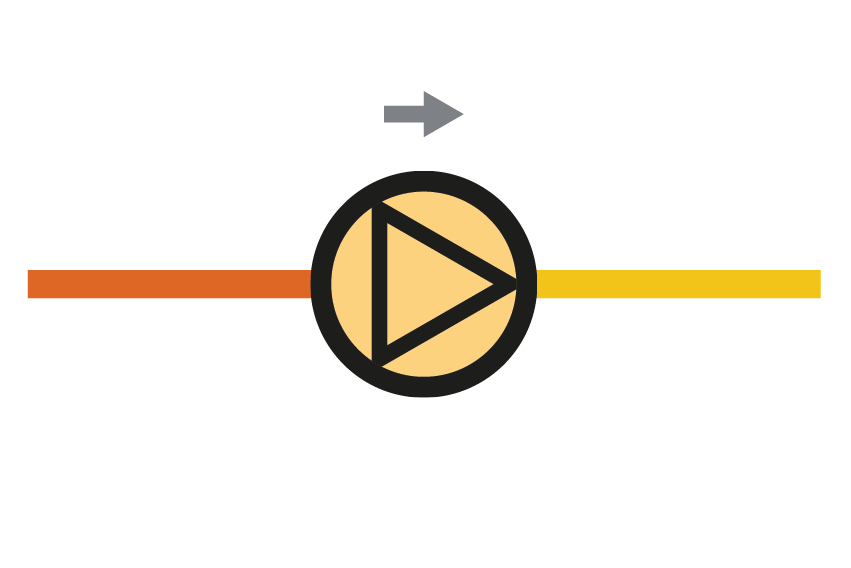

Le gaz qui arrive par exemple à 5 bars dans la conduite orange foncé est réduit à une pression plus basse dans la conduite jaune par le Réducteur de pression. Point de raccordement : High_In vers Low_Out |
Compresseur |
|

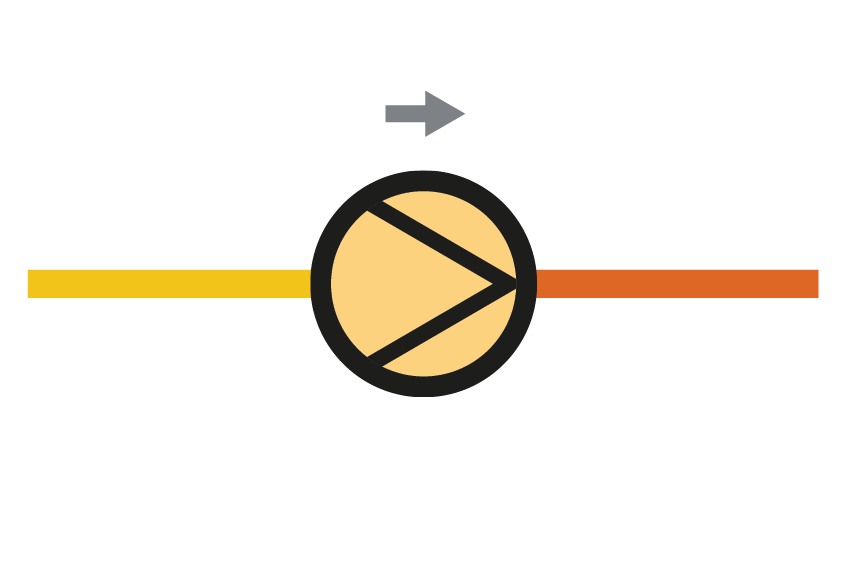

Le gaz qui arrive par exemple à 1 bar sur la conduite jaune est amené à une pression plus élevée par le Compresseur (conduite orange foncé).
Point de raccordement :
Low_Out vers High_In |
Contrôleur de sous-réseau, saisie minimale
Une vanne de réduction de pression possède au minimum le nombre de pressions raccordées moins une vanne de réduction de pression. Cela signifie que pour 4 pressions différentes, il faut 3 vannes de réduction de pression.
Situation |
Schéma |
|---|---|
|
|

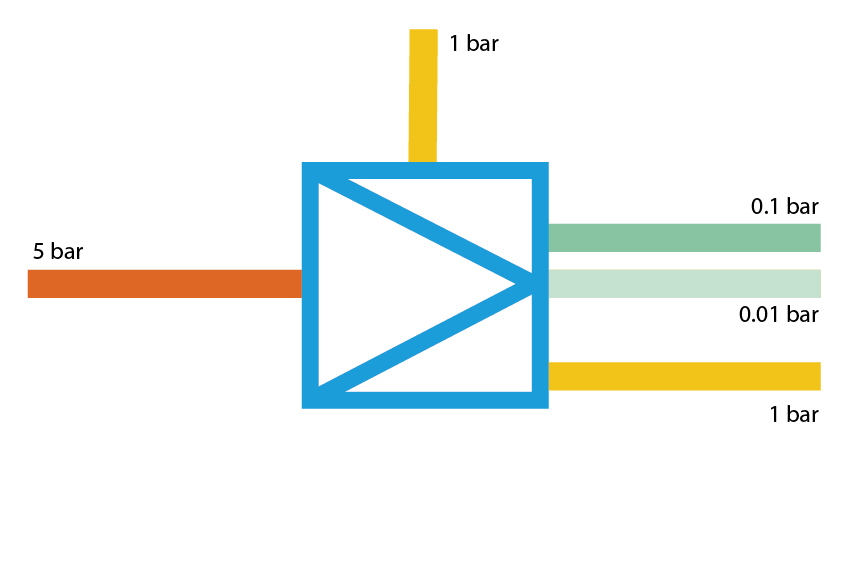

Dans une station de réduction de pression, différentes pressions arrivent ou partent. |

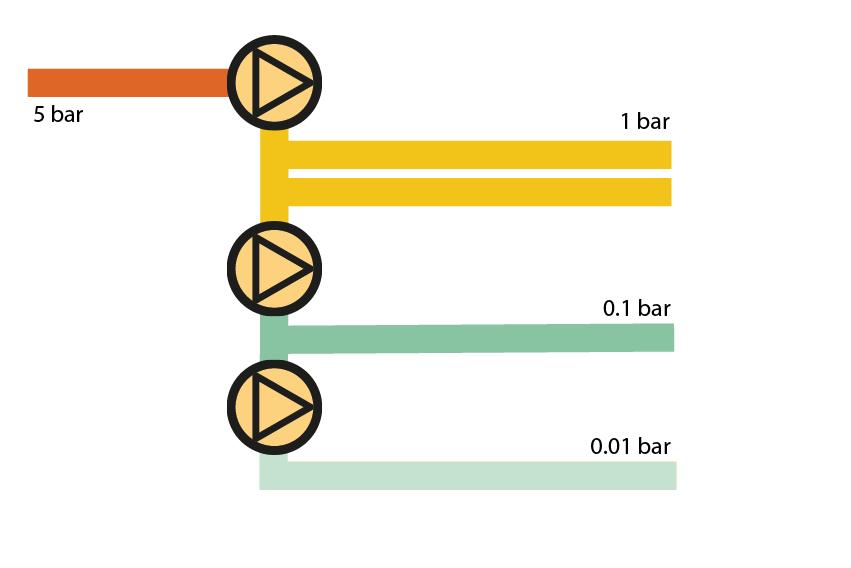

D'un point de vue logique, la pression est alors réduite de 5 bars à 1 bar. Elle est ensuite réduite à 0,1 bar, puis à 0,01 bar. Il est également envisageable de réduire la pression de 1 bar à 0,01 bar. Le nombre de réducteurs de pression nécessaires reste toutefois le même. Des conduites de dérivation supplémentaires et un deuxième rail doivent être ajoutés après le transfert des données. |
Nombre de réducteurs de pression
Station minimale
Situation |
Description |
|---|---|
|

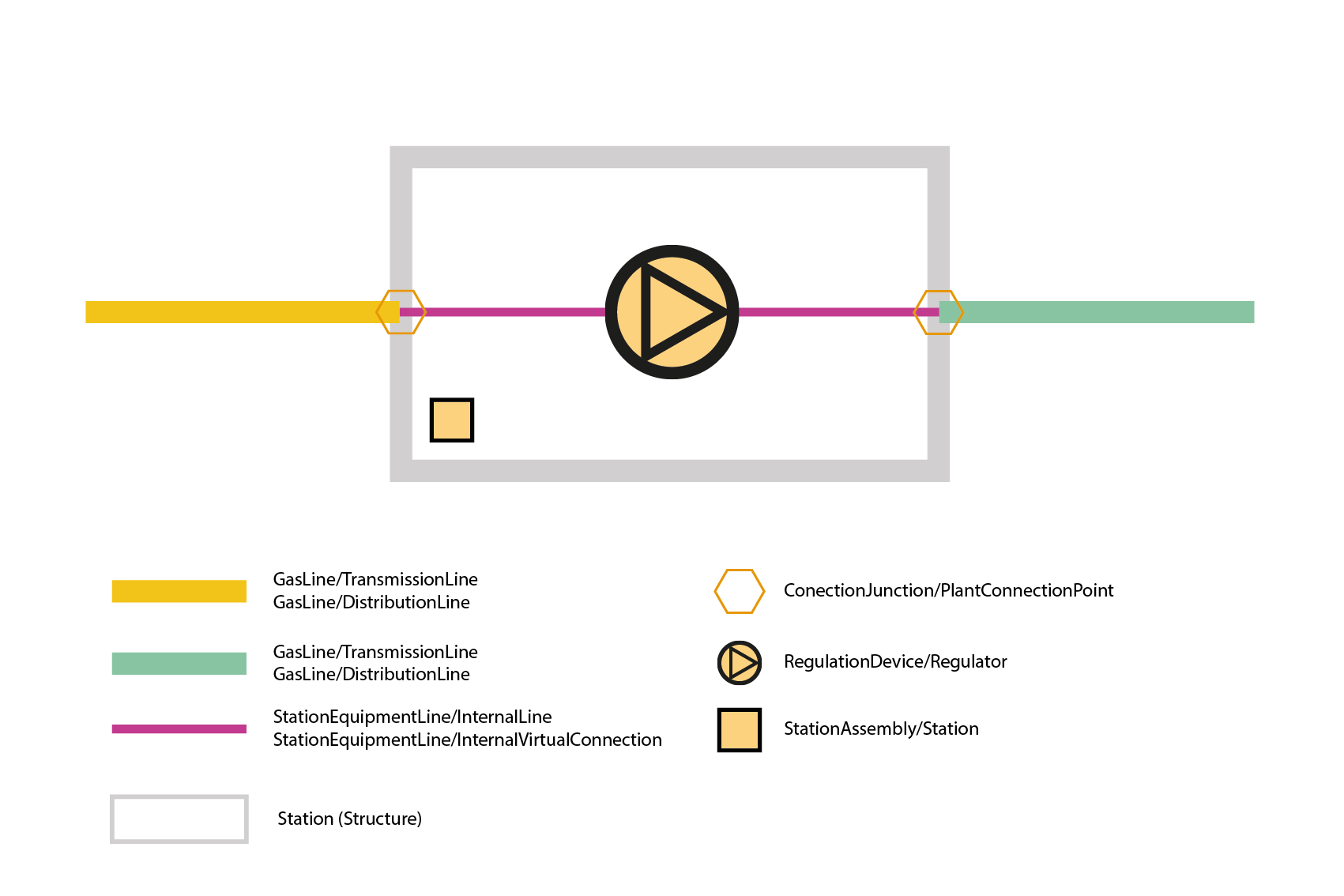

L'illustration montre une station minimale avec un réducteur de pression. À l'entrée dans l'installation, les deux ConnectionJunction sont utilisés comme raccordement entre le réseau de conduites et la construction de l'installation. Ceux-ci garantissent que les deux systèmes peuvent être raccordés correctement entre eux. Ce raccordement s'effectue avec StationEquipmentLine. Il est également possible d'utiliser une association entre deux points (ConnectionJunction et RegulationDevice). |
