Toutes les lignes au sein des installations sont regroupées dans un AssetGroup propre . Outre la distinction entre la construction d'installations et la construction de lignes, il s'agit également du domaine de compétence dans les organisations. Souvent, l'affirmation simplifiée selon laquelle les StationEquipmentLine sont accessibles s'applique (exception : les accumulateurs tubulaires).
D'autres raisons sont avancées :
•Asset Management (comptabilité des immobilisations)
•Prescriptions
•etc.
|
|
|
|
Ligne interne
Ligne interne à l'intérieur d'installations qui concernent la construction d'installations. En outre, les lignes qui sont saisies dans une enceinte clôturée (sécurisée) (pas explicitement la construction de lignes) sont également saisies ici.
|
|
|
|
|
|
Ligne schématique interne
Lignes schématiques à l'intérieur des installations qui garantissent que la topologie du réseau peut être correctement représentée.
|
|
|
|
|
|
Liaison topologique de la construction de la ligne à la construction de l'installation
Géométrie de ligne servant à la liaison topologique entre l'extrémité de la ligne de la construction de lignes et l'intérieur de l'installation.
|
|
|
|
|

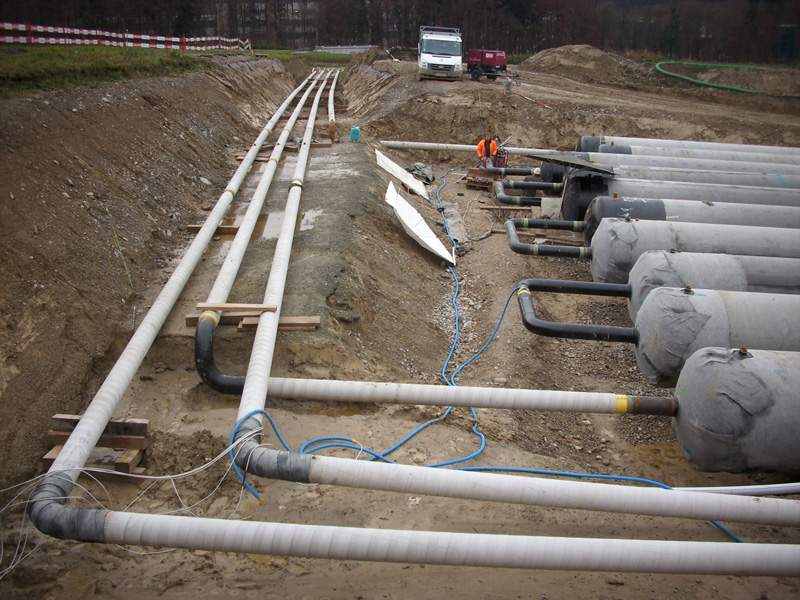

 Stockage tubulaire en construction (source : inconnue) |
Accumulateur tubulaire
L'accumulateur tubulaire sert, comme son nom l'indique, à stocker du gaz. Il est généralement identique à la pression du gazoduc d'amenée (moyenne ou haute pression). Ils sont recouverts de terre et construits sous forme de tubes parallèles d'un diamètre pouvant atteindre 1,60 mètre. Comme il s'agit de tuyaux, ils sont affectés aux objets de ligne des stations.
|
|
