Il est supposé que le projet a été configuré et que la topologie a été activée.
En règle générale, lors de la saisie, les objets sont automatiquement capturés correctement. Si ce n'est pas le cas, le type d'élément doit être vérifié pour l'objet existant et celui à créer. En règle générale, le Asset-Type est défini sur Inconnu.
Étape de travail |
Remarque |
|---|---|

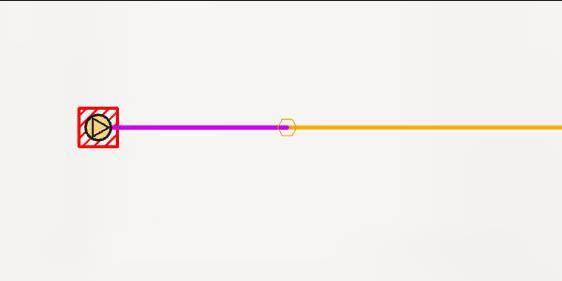

Saisie des objets nécessaires 1.Conduite 2.ConnectionPoint/PlantConnectionPoint 3.RegulationDevice/Regulator 4.StationEquipmentLine/InternalLine |
|

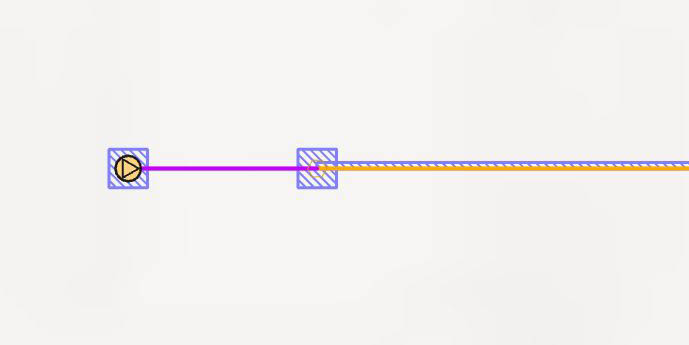

Enregistre les modifications et valide le réseau |
|

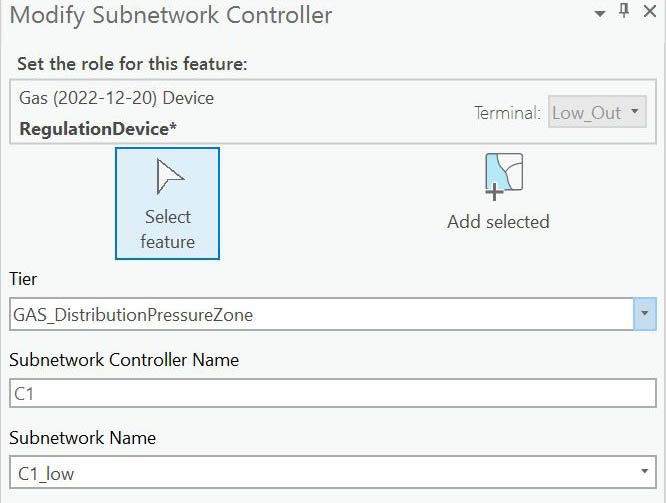

Saisie du régulateur 1.Sélectionnez le régulateur via Modify Controller et Select feature 2.Indiquez le point de raccordement (Low_Out) 3.Sélectionnez le sous-réseau (GAS_DistributionPressureZone) 4.Indiquez le nom du contrôleur du réseau partiel (unique) 5.Saisissez le nom du réseau partiel 6.Cliquez sur Apply |
|

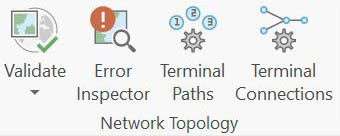

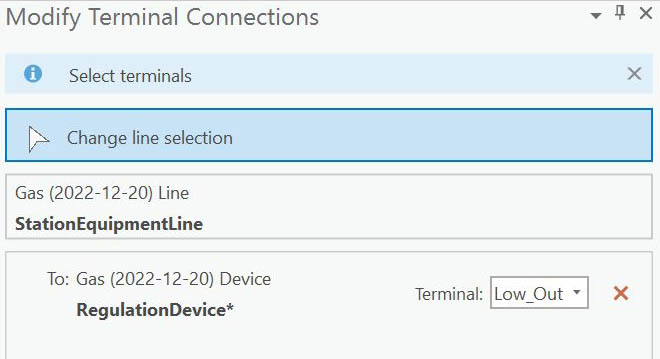

Enregistrer la ligne de connexion interne 1.Sélectionner la commande Terminal Connections 2.Sélectionnez la ligne de connexion via Change line selection (Modifier la sélection de ligne). 3.Sélectionnez le point de connexion (Low_Out). 4.Enregistrez les modifications. |
|
Valider et sauvegarder le réseau |
|

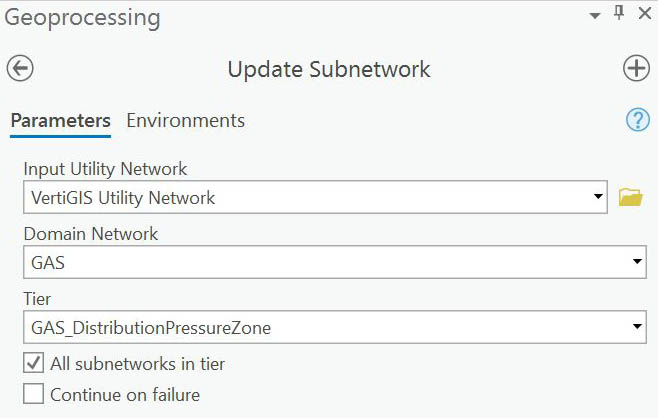

Créer un sous-réseau 1.Dans le géotraitement, sélectionnez l'outil Mettre à jour le sous-réseau (Update Subnetwork) dans la Toolbox Utility Network . 2.Lors de la sélection du niveau (Tier), choisir l’option GAS_DistributionPressureZone. 3.Lancer le processus |
|

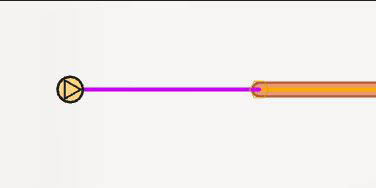

La ligne GASSubnetLine comprend désormais une ligne de réseau partiel. |
|
