Les CircuitControlDevice sont déterminants pour les commutations en cas d'erreur ou de changement de réseau. Contrairement au AssetGroup des "FlowControlDevice", ces interrupteurs peuvent également être commutés sous charge et en cas de courants de défaut. Ils sont donc des éléments de sécurité au niveau desquels un circuit électrique peut commencer. Mais ils ne sont pas nécessairement des limiteurs de circuit (contrôleurs de sous-réseau).
Comme ils sont des limiteurs de circuit potentiels, une configuration de terminal (point de connexion)est attribuéeà ces interrupteurs . Lors du raccordement de conducteurs de câbles sur ces interrupteurs, il faut toujours associer un terminal. Le terminal "Busbar" est destiné à la vie intérieure de la station, le terminal "Gridside" correspond à la connexion en direction du réseau de lignes .
 | EHVCircuitBreaker [412] |
|

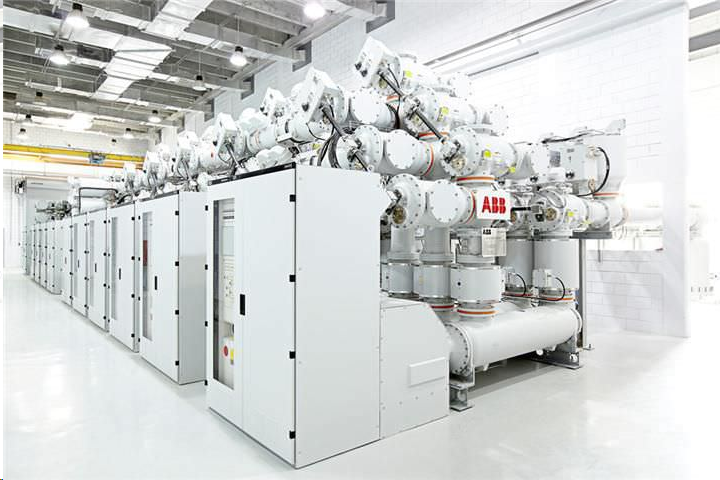

| HVCircuitBreaker [432] |
|

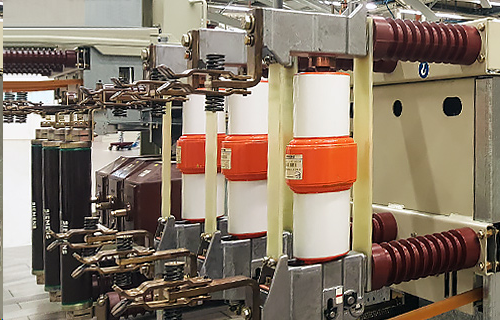

| MVCircuitBreaker [452] |
|

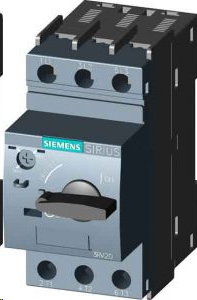

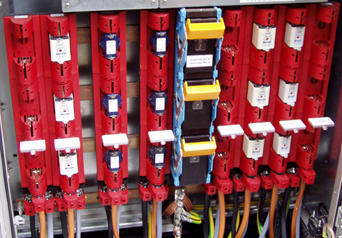

| LVCircuitBreaker [472] |
|

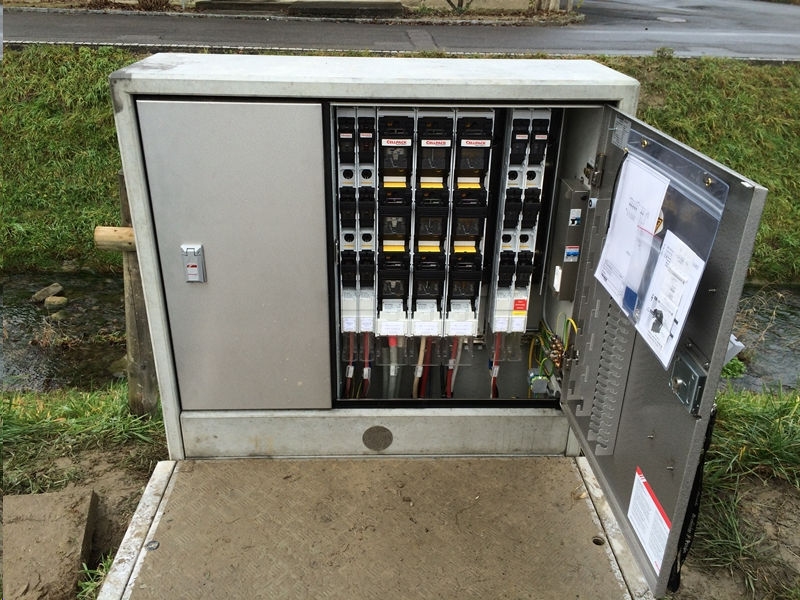

| LVFeederPanel [473] |
|
| LightingFeederPanel [474] |
|
Le typage plus précis de ce AssetType s'effectue via l'attribut AssetEntity. Les SubTypes suivants sont définis dans le modèle :
AssetType Détail (AssetEntity) |
Description |
Symbole |
Disjoncteur (coupe-circuit) |
Les disjoncteurs sont conçus pour la commutation de courants élevés. Ils sont utilisés dans les domaines où le niveau de tension ou l'intensité du courant ne permettent plus d'utiliser des fusibles. Contrairement aux disjoncteurs, les disjoncteurs peuvent non seulement commuter des courants de service réguliers et de faibles courants de surcharge, mais aussi s'enclencher en cas de défauts tels que des courants de surcharge élevés et des courants de court-circuit, maintenir ces courants de défaut pendant un temps donné et les couper en toute sécurité sans dommage. Les disjoncteurs sont unipolaires ou tripolaires. De plus, les disjoncteurs sont les éléments de réseau où un circuit électrique peut commencer. Mais les disjoncteurs ne sont pas nécessairement des limiteurs de circuit (contrôleurs de sous-réseau). |
|
Interrupteur-sectionneur, en abrégé interrupteur-sectionneur (on-load isolation switch) 1 |
Un interrupteur-sectionneur permet de couper ou de connecter en charge jusqu'au courant assigné correspondant. L'interrupteur-sectionneur combine les propriétés d'un interrupteur de charge et d'un sectionneur : - Les équipements électriques peuvent être connectés et déconnectés en toute sécurité, même sous charge. - En position ouverte (déconnectée), ces interrupteurs ont la distance de sectionnement visible nécessaire. Pour ce faire, les interrupteurs-sectionneurs sont équipés d'un dispositif d'extinction de l'arc électrique au niveau des contacts. C'est pourquoi ils sont utilisés à la place des interrupteurs-sectionneurs pour augmenter la sécurité dans les installations de distribution. Ils sont principalement utilisés comme interrupteurs principaux et de transfert dans les petites installations de moyenne tension. Ils sont également utilisés pour commuter des transformateurs, des câbles et des lignes aériennes non chargés ou chargés, ainsi que des condensateurs de compensation de courant réactif. Dans les réseaux basse tension, les interrupteurs-sectionneurs sont utilisés pour interrompre les circuits principaux au niveau de la distribution principale. |
|
Interrupteur-sectionneur avec fusible (on-load isolation fuse switch) 1 |
L'interrupteur-sectionneur est combiné avec un fusible pour être utilisé dans des réseaux avec une puissance de court-circuit plus élevée. |
|
1 L'interrupteur-sectionneur et l'interrupteur-sectionneur à fusible sont des types que l'on retrouve aussi bien sur le FlowControlDevice que sur le CircuitControlDevice. Si un interrupteur-sectionneur joue le rôle de limiteur de sous-réseau, il doit être saisi comme CircuitControlDevice.
Si d'autres types d'interrupteurs peuvent jouer le rôle de limiteurs de sous-réseau potentiels, la liste de sélection d'Attribute AssetEntity pour l'AssetGroup CircuitControlDevice peut être complétée par d'autres types. Pour les extensions, veuillez tenir compte des directives d'extension du manuel de l'administrateur.
Les attributs de réseau "net_ele_levelcontroller" et "net_ele_circuitcontroller" peuvent être utilisés pour définir certains éléments de commutation comme barrière. Ainsi, les commutateurs qui ne sont pas des "contrôleurs de sous-réseau" peuvent tout de même agir comme des limiteurs. Ils peuvent être utilisés dans un suivi de réseau de type "Find Connected", comme barrière de suivi de réseau, et simuler ainsi l'extension de sous-réseaux.
