Les points de livraison sont les endroits du réseau où l'obligation de documentation prend fin ou bien où un consommateur final physique est présent, comme par exemple un raccordement domestique. Il peut s'agir simultanément d'un point d'injection d'une installation photovoltaïque ou d'une centrale de cogénération.
Allemagne
Les gestionnaires de réseau situés en amont de la basse tension (niveau de réseau < 7) sont tenus d’assurer la documentation jusqu’à ce point. D’un point de vue électrique, un transformateur se trouve en aval ; toutefois, le gestionnaire de réseau n’est pas obligé de savoir exactement où il est situé ni quels en sont les paramètres. Depuis la libéralisation des réseaux, cette pratique est devenue courante.
|
|
|
|
Point de livraison (Haute tension)
Consommateur HT = Point de livraison HT
|
|
|
|
|
|
Point de livraison (moyenne tension)
Consommateur MT = Point de livraison MT
|
|
|
|
|
|

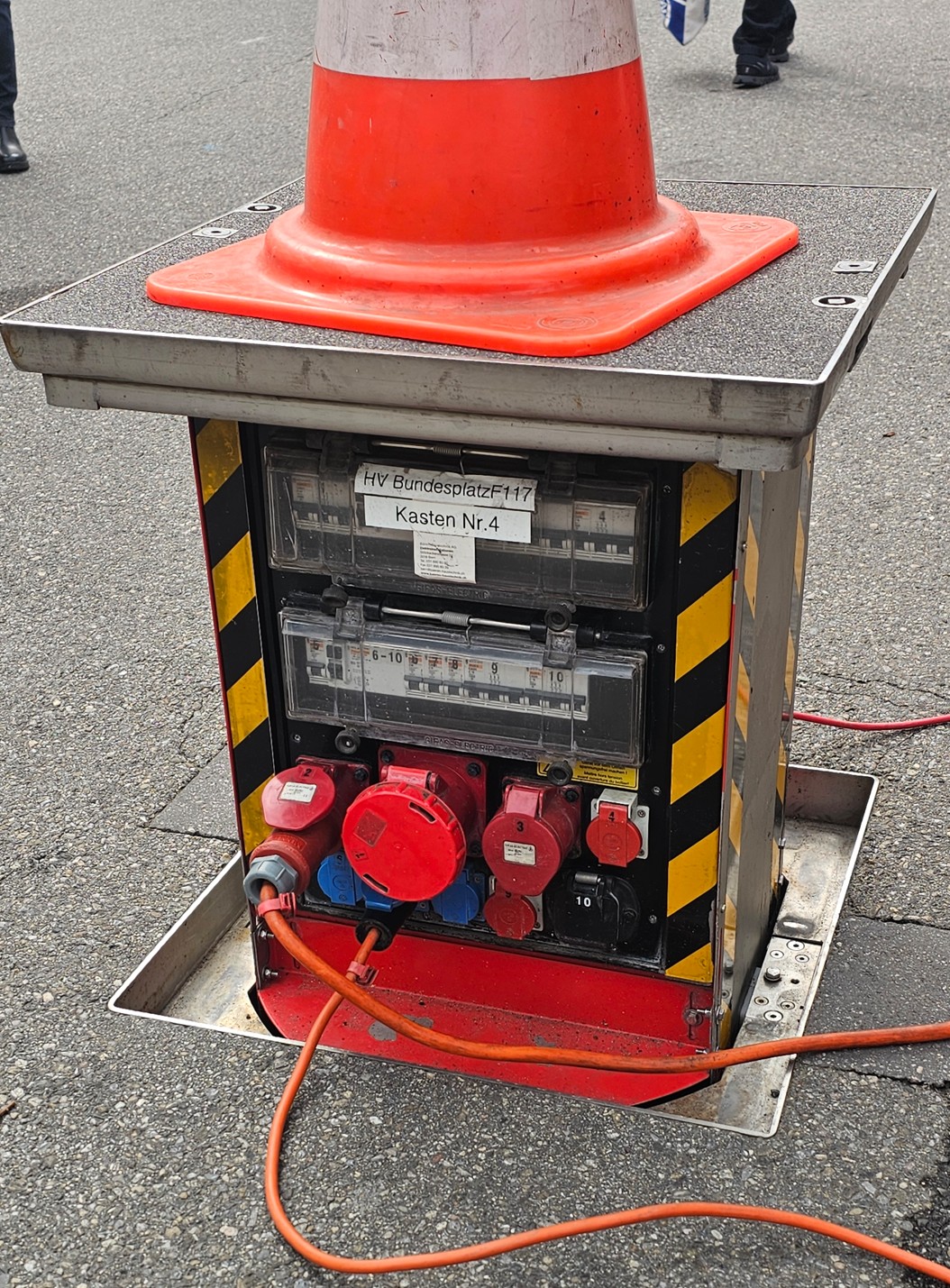

Point de livraison (basse tension), point de raccordement
Point où les consommateurs d’énergie peuvent prélever de l’électricité sur le réseau ou où les producteurs d’énergie pourraient injecter de l’électricité dans le réseau. Il se trouve le plus souvent dans un bâtiment (raccordement de maison), mais peut également être situé, par exemple, sur un parking pour le raccordement d’une borne de recharge.
Le ServicePoint peut être utilisé aussi bien pour des raccordements primaires que pour des raccordements secondaires.
Il peut être associé à des compteurs représentés dans CustomerMeter (il ne s’agit pas des compteurs internes : locataires, éclairage général, etc.)
|
|
|
|
|
|
Petit consommateurs(basse tension)
•Automates (billetterie, snacks, etc.)
•Antennes
•Colonnes publicitaires
Types d'actifs plus généraux pour les petits consommateurs. Le niveau de détail peut être défini via un attribut supplémentaire sans qu'il soit nécessaire d'adapter les règles.
Contrairement au LVServicePoint, seules de petites quantités d'électricité sont consommées. La définition exacte peut varier selon le site, par exemple <17 kVA, avec un disjoncteur de max. 10 ampères monophasé et max. 63 ampères triphasé, ...)
|
|
|
|
|
|

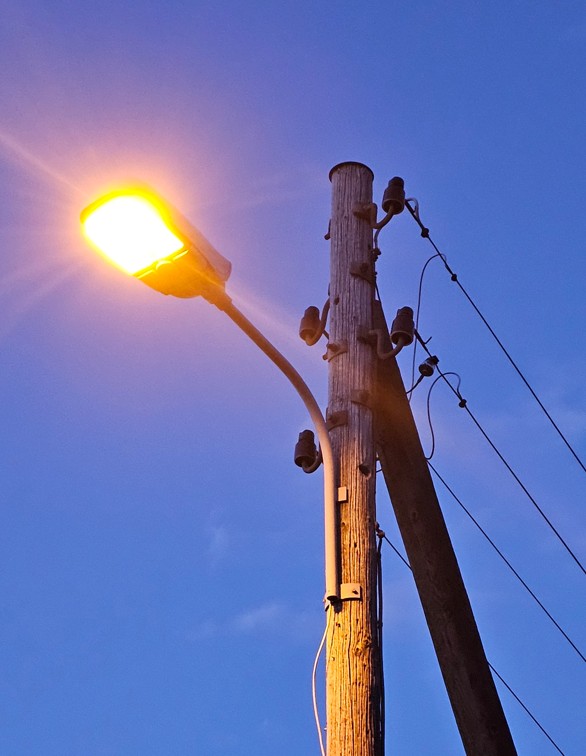

Consommateur (éclairage)
Lampe
La considération de l'objet de construction, auquel les lampes se rattachent, se fait de façon séparée (candélabre)
|
|
|
|
|
|
Petit consommateur (éclairage)

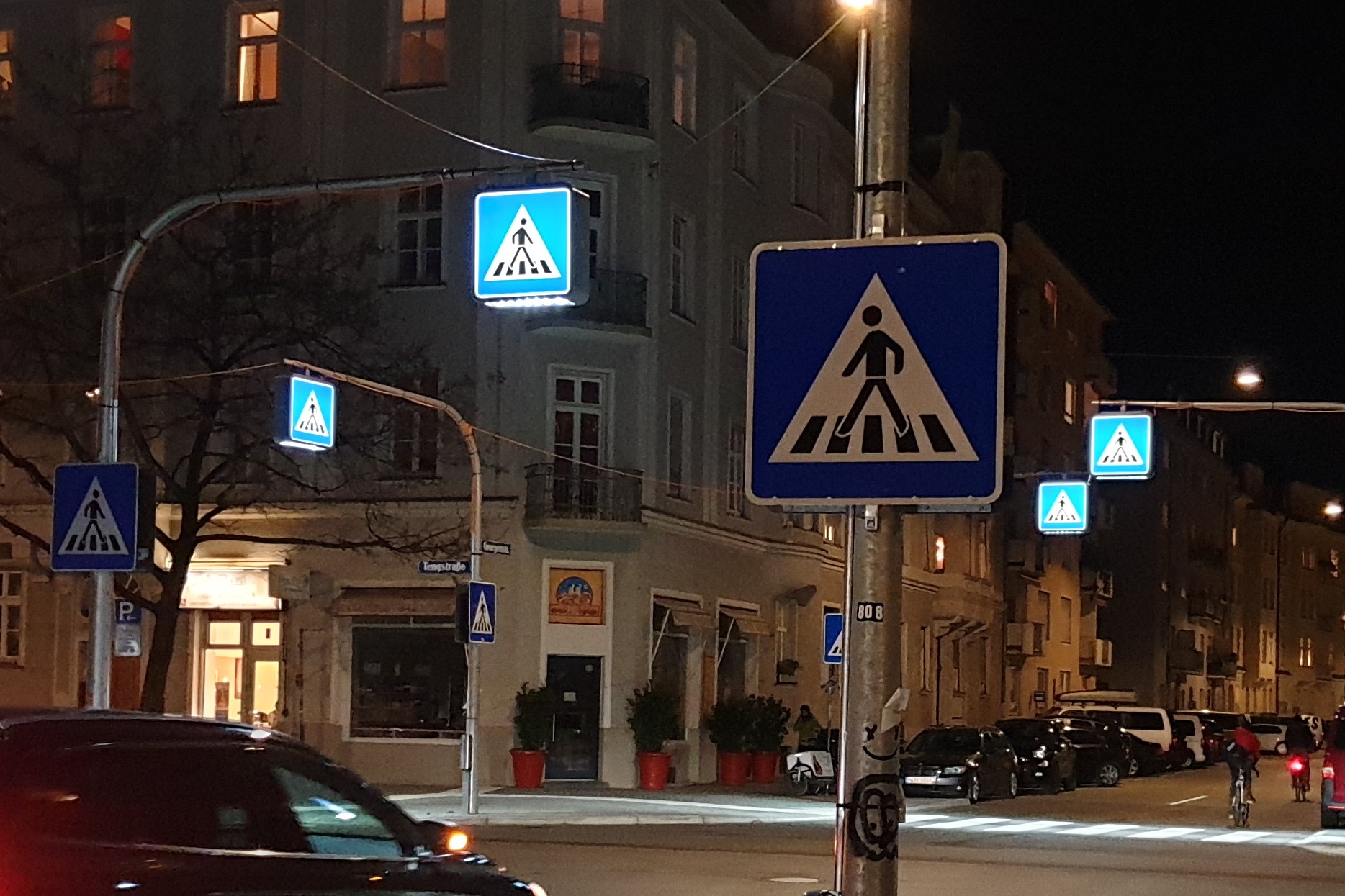

Éclairage de la circulation (système de signalisation lumineuse, signalisation routière)
|
|
