AssetType Détail (AssetEntity)

Description

Symbole / image

Interrupteur-sectionneur, abrégé Interrupteur-sectionneur 1

(on-load isolation switch)

L'interrupteur-sectionneur réunit les propriétés d'un interrupteur de charge et d'un interrupteur-sectionneur :

- Les équipements électriques peuvent être connectés et déconnectés en toute sécurité, même sous charge.

- En position ouverte (déconnectée), ces interrupteurs ont la distance d'isolement visible requise. Pour ce faire, les interrupteurs-sectionneurs sont équipés d'un dispositif d'extinction de l'arc électrique au niveau des contacts.

C'est pourquoi ils sont utilisés à la place des interrupteurs-sectionneurs pour augmenter la sécurité dans les installations de distribution. Ils sont principalement utilisés comme interrupteurs principaux et de transfert dans les petites installations de moyenne tension. Ils sont également utilisés pour commuter des transformateurs, des câbles et des lignes aériennes non chargés ou chargés, ainsi que des condensateurs de compensation de courant réactif. Dans les réseaux basse tension, les interrupteurs-sectionneurs sont utilisés pour interrompre les circuits principaux au niveau de la distribution principale.

Interrupteur-sectionneur avec fusible 1

(on-load isolation fuse switch)

L'interrupteur-sectionneur est combiné avec un fusible pour être utilisé dans des réseaux avec une puissance de court-circuit plus élevée.

Interrupteur de charge

(Load Switch)

La mise en marche et l'arrêt habituels de moyens d'exploitation ou de consommateurs nécessitent l'interrupteur de charge. L'interrupteur d'éclairage dans l'installation domestique fait par exemple partie de ce groupe. Les interrupteurs de charge sont utilisés lorsqu'une fonction de coupure intégrée n'est pas nécessaire.

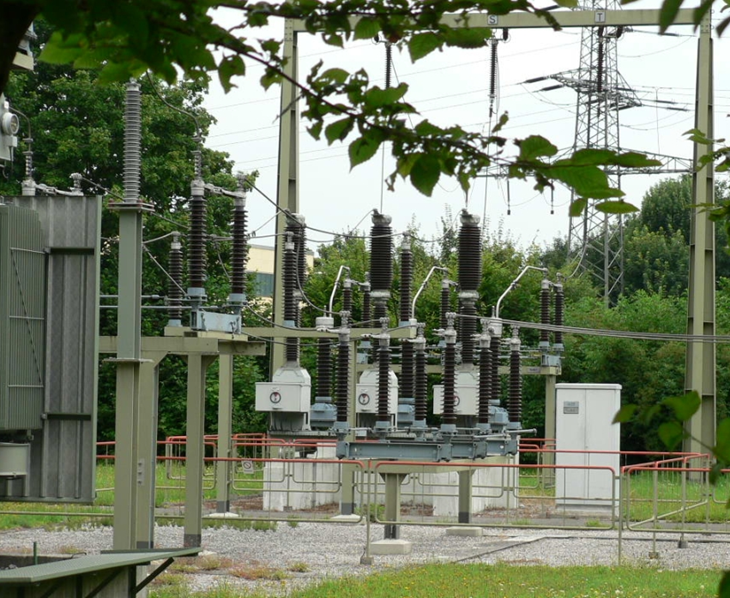

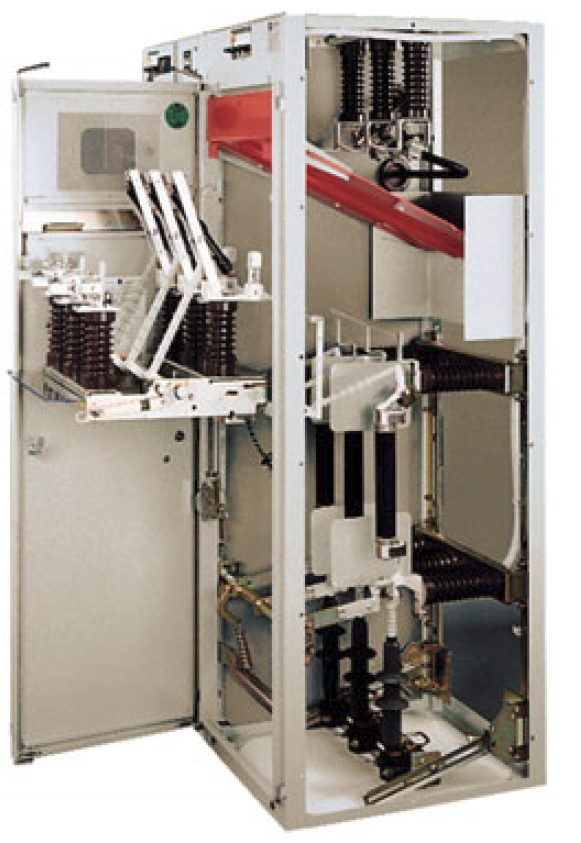

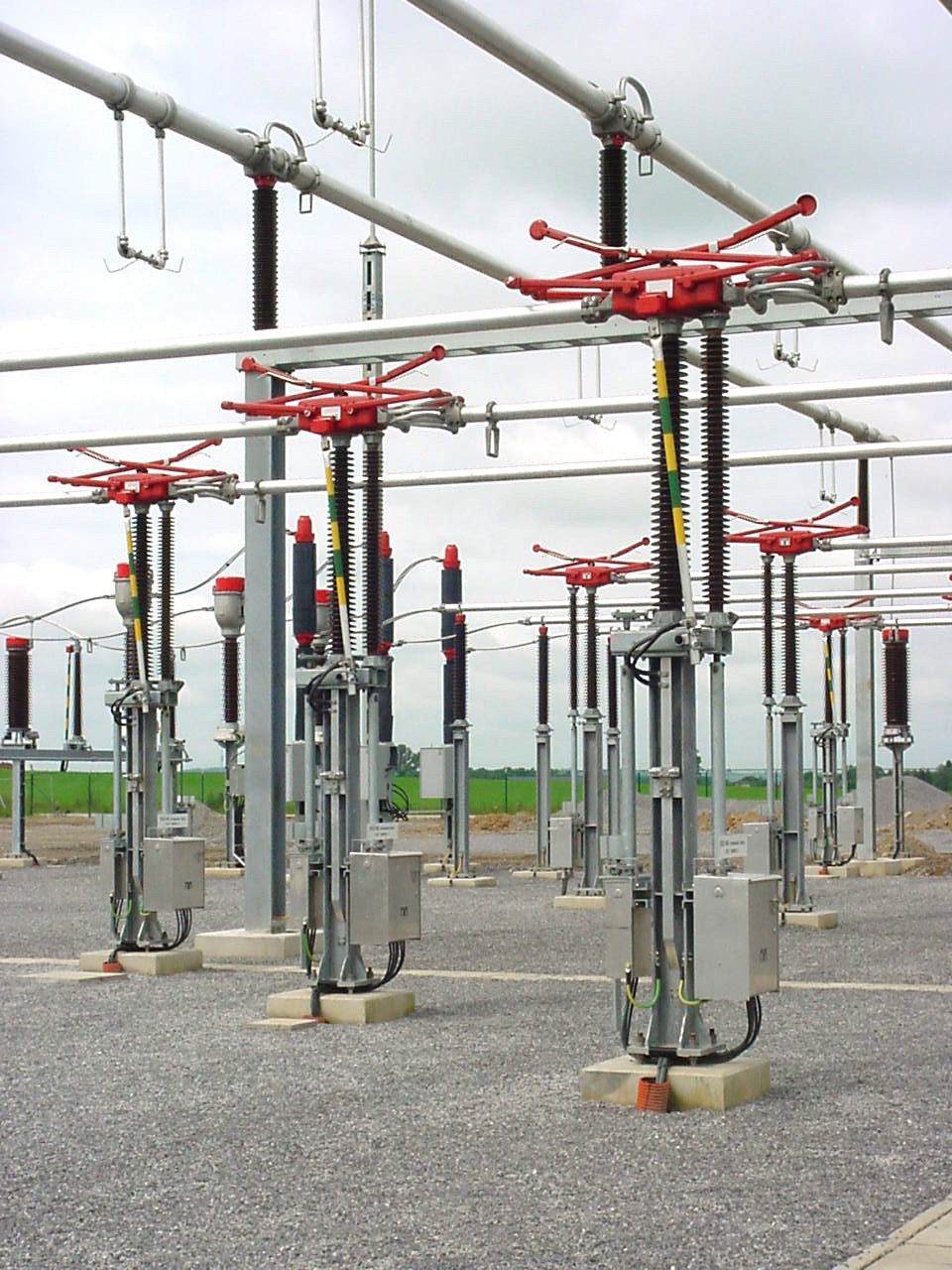

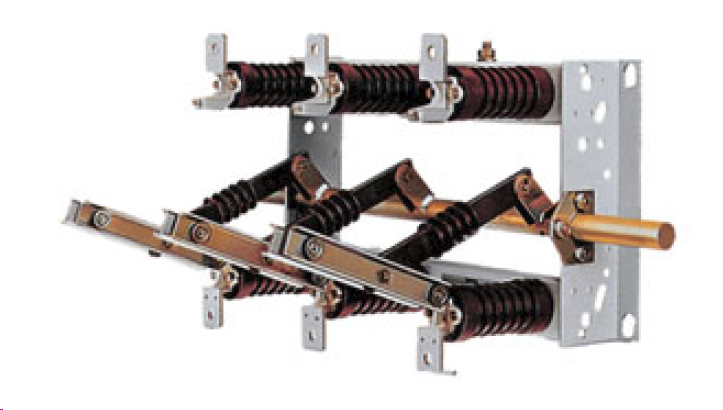

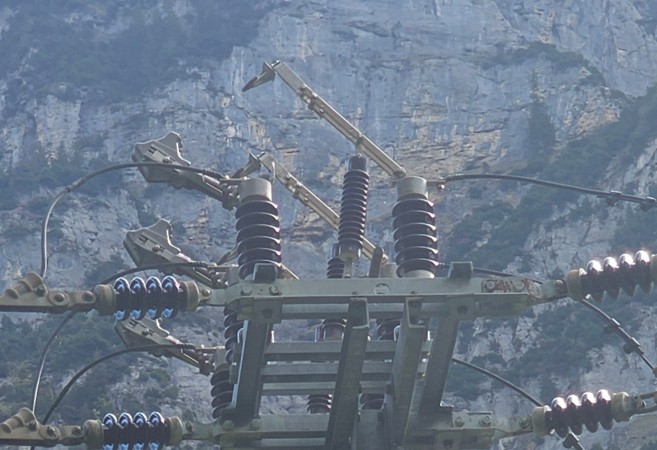

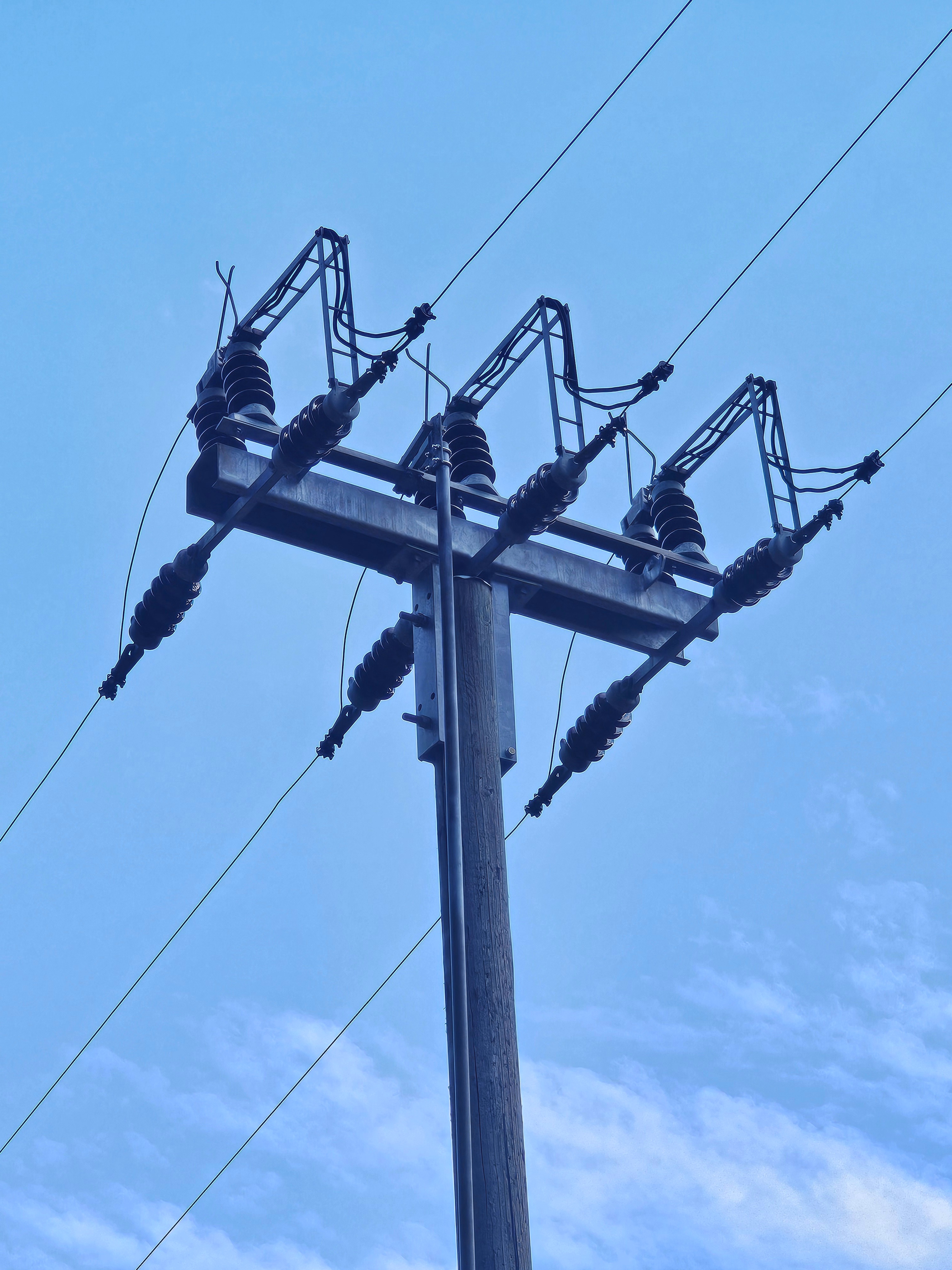

Sectionneur, interrupteur vide, sectionneur, interrupteur de sécurité

(Disconnector, safety switch load break switch)

Les sectionneurs servent à préparer une ligne et ne doivent être commutés que lorsque le courant est pratiquement coupé. Les lignes déjà vides leur posent problème en raison des capacités de la ligne. Un verrouillage garantit qu'ils ne sont actionnés que lorsque le disjoncteur est ouvert.

Les sectionneurs sont utilisés pour

1.créer une section de séparation visible entre les parties sous tension et les parties déconnectées de l'installation

2. de changer sans interruptionun jeu de barres de départs d'installations et de lignes.

Interrupteur de charge avec fusible

(Load switch with fuse)

Interrupteur de charge, avec un fusible à l'extérieur de l'interrupteur de charge, ce qui permet un contrôle et un remplacement plus faciles du fusible.

Interrupteur de déconnexion avec fusible

(Interrupteur de déconnexion avec fusible)

La fonction première reste la "déconnexion". Le fusible est placé dans un support à l'extérieur du sectionneur. Il peut ainsi être remplacé indépendamment de l'état de commutation du sectionneur.

Interrupteur à fusible

(Fuse load switch)

Interrupteur de charge avec fusible intégré. Peut supporter des puissances de court-circuit plus élevées que le disjoncteur avec fusible.

Interrupteur-sectionneur à fusibles

(Fuse disctonnect switch, disjoncteur à fusible)

Un fusible fait partie intégrante de l'interrupteur-sectionneur. Sa conception plus compacte le rend intéressant pour les petites installations.

Les sectionneurs à fusibles offrent un moyen fiable de couper le courant si nécessaire, ainsi qu'une protection contre les surintensités, les courts-circuits, etc. Cela évite que le câblage ne surchauffe et ne déclenche éventuellement un incendie, et offre une certaine protection à l'appareil lui-même.

Interrupteur-sectionneur à fusibles

(Fuse On-load disconnecting switch)

Interrupteur-sectionneur avec fusible intégré.

Limiteur IS (surveillance de l'isolation)

(limiteur de surveillance de l'isolation)

Limiteur IS (surveillance de l'isolation)

Le limiteur IS permet de conduire sans perte un courant de service élevé d'une part et de limiter le courant de court-circuit d'autre part. Lorsque son capteur intégré détecte la forte probabilité d'un court-circuit, il limite ce courant afin de maintenir le fonctionnement normal le plus longtemps possible. Il résout ainsi les problèmes de court-circuit dans les nouvelles installations et les extensions, et réduit les coûts des éléments de commutation dans les tableaux de distribution.

Fusible

(Fuse)

Le fusible est un dispositif de protection contre les surintensités dans les circuits électriques. Il interrompt le circuit lorsque le courant qui y circule dépasse une valeur prédéfinie. Une fois déclenché, un fusible doit être remplacé.

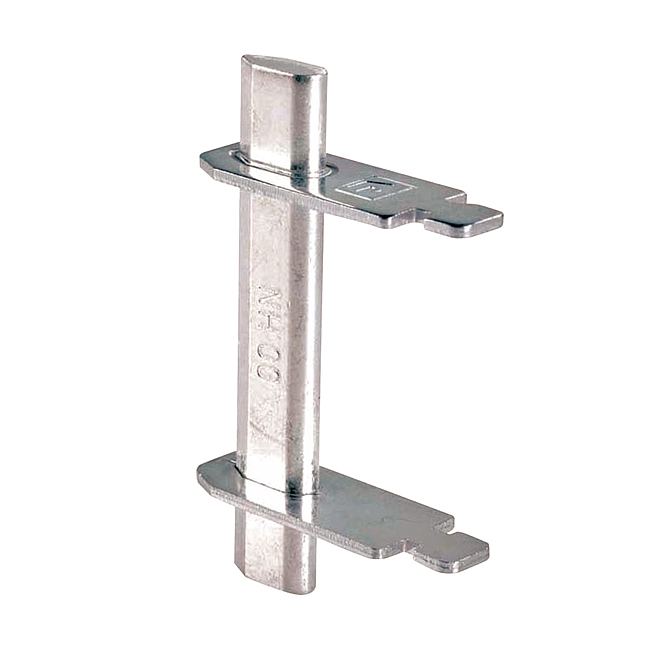

Sectionneur

(Isolateur neutre)

Les couteaux de sectionnement sont constitués de pièces métalliques massives qui servent à transformer les interrupteurs à fusibles en sectionneurs de circuits électriques. Ils sont surtout utilisés lorsque l'on ne souhaite avoir que la fonction de sectionnement (pas de protection par fusible) ou pour couper le neutre. Ils servent également à raccourcir aussi bien les connexions que les connexions du conducteur neutre.

Interrupteur de terre, commutateur de terre

(Ground Switch)

L'interrupteur de mise à la terre sert à assurer la sécurité et la protection dans un système électrique en reliant un conducteur, un appareil ou un système à la terre.
