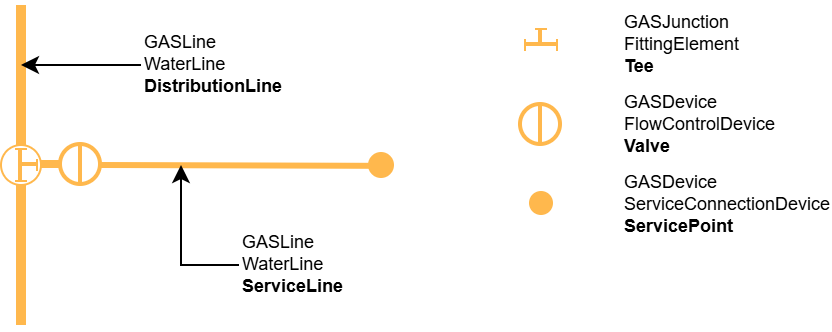

Hausanschlüsse werden mit einer Hausanschlussleitung am T-Stück der Verteilleitung verbunden. Zwischengeschaltet ist ein Schieber zum Schliessen des Wasserflusses.
|
https://www.tecon-systemtechnik.de/produkt/ausblaeser-nach-g-442/

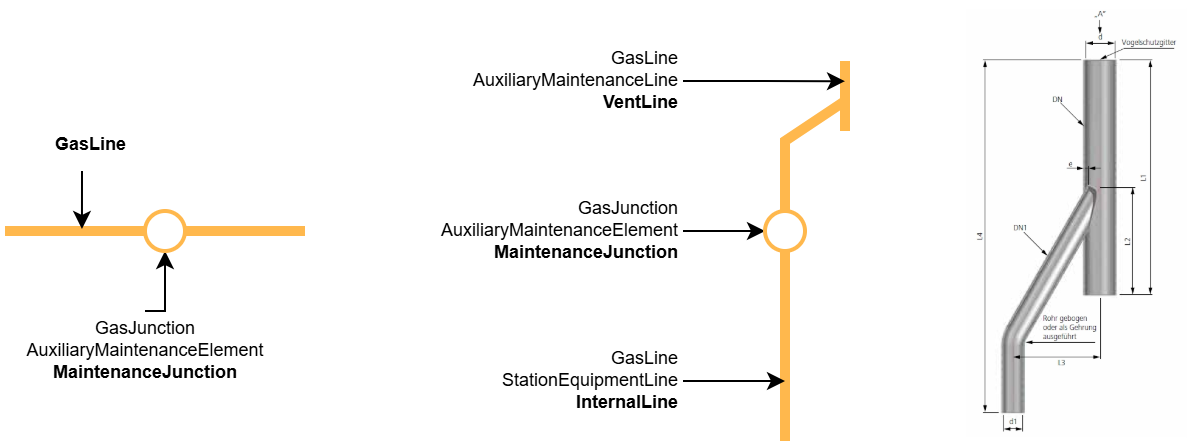

zwei Varianten der Erfassung möglich: links: auf einem beliebigen Vertex erfasst ohne die Leitung aufzubrechen, ist auf allen Leitungen möglich rechts: in einer Station verbaut zwischen einer InternalLine und einer VentLine
|

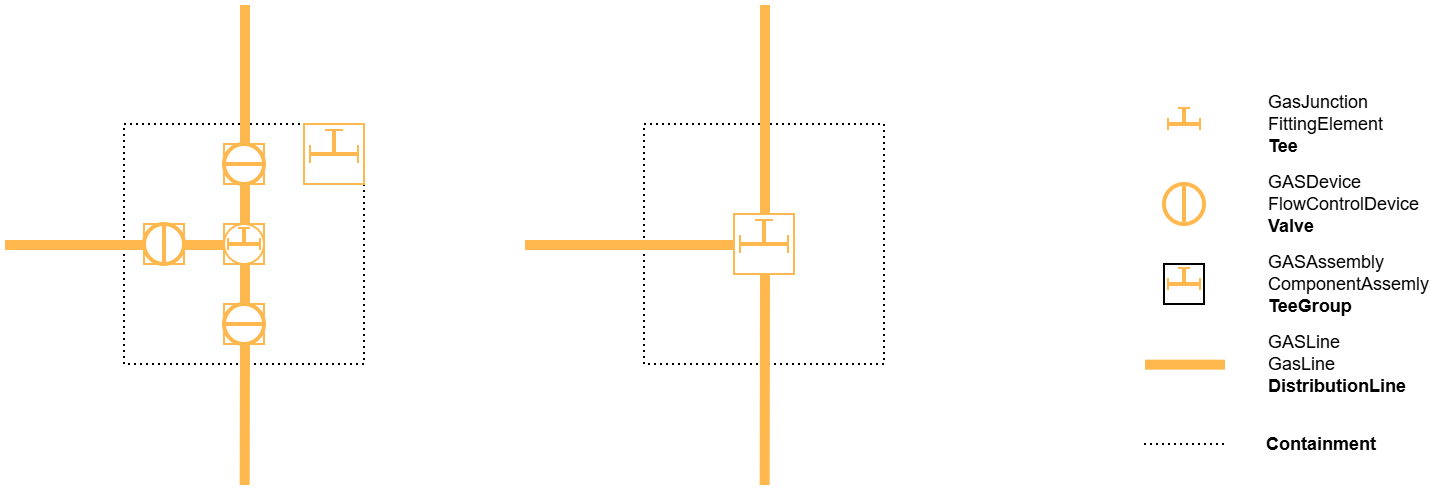

Verbindet drei Leitungen rechtwinklig zueinander. In dieser Baugruppe gehören zum T-Stück auch drei Absperrarmaturen, welche bereits mit dem T-Stück verknüpft sind. Die in der Baugruppe enthaltenen Bauteile können je nach Bedarf eingeblendet (siehe Abbildung links) oder ausgeblendet (rechts) werden. Zur besseren Sichtbarkeit wurde die Assembly in der linken Abbildung versetzt gezeichnet.
|

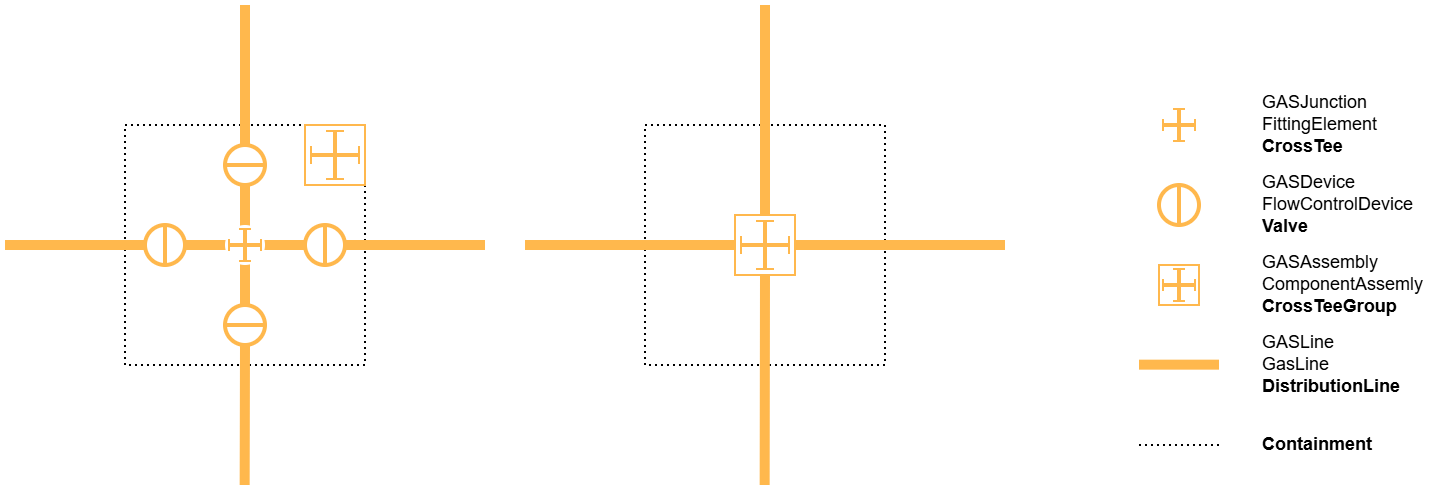

Verbindet vier Leitungen rechtwinklig zueinander. In dieser Baugruppe gehören zum Kreuzstück auch vier Absperrarmaturen, welche bereits mit dem Kreuzstück verknüpft sind. Die in der Baugruppe enthaltenen Bauteile können je nach Bedarf eingeblendet (siehe Abbildung links) oder ausgeblendet (rechts) werden. Zur besseren Sichtbarkeit wurde die Assembly in der linken Abbildung versetzt gezeichnet.
|
