Die FeederDevice bilden die Einspeisepunkte oder Übergabestellen von der Strom Produktion oder generell als Einspeisepunkte in das Netz. Das FeederDevice kann auch als virtuelles Device betrachtet werden, welches nicht unter der Kontrolle des Abnehmers steht. Fremde Anlagen müssen dadurch nicht zwingend als Bestandteil vom Netz erfasst werden (z.B. Transformator, Kleinkraftwerke, Photovoltaik, usw.), und können durch den FeederDevice abgebildet werden.
Dieses Kapitel beschreiben wir mögliche Szenarien oder Beispiele solcher Einspeisungen
- Einspeisung an einem Anschlusspunkt eines Endkunden
- Einspeisung einer grösseren Anlage, am Beispiel eines Windparks.
Anschlusspunkt mit einem oder mehreren Einspeisern

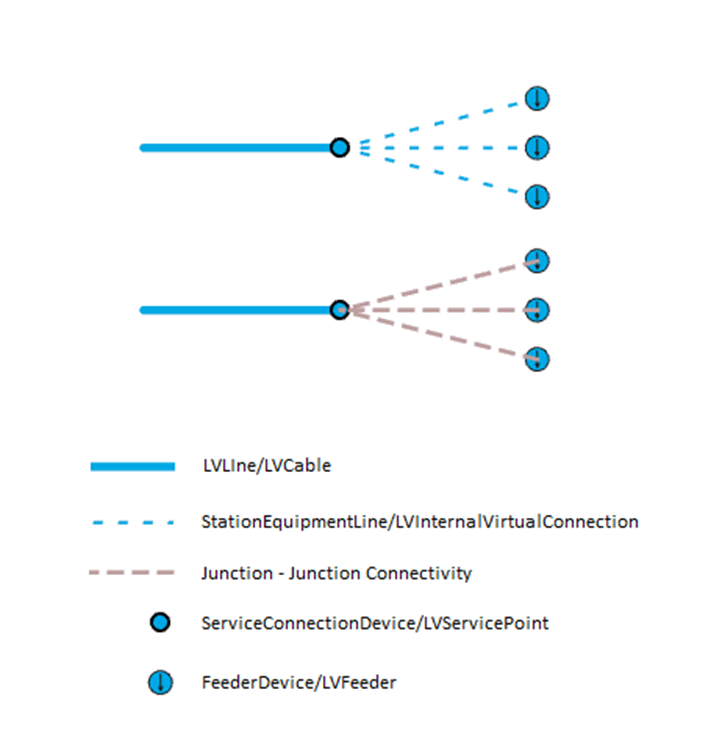

Ein Übergabepunkt von einem Endkunden (ServiceConnectionDevice) kann mit mehreren Einspeisern (FeederDevice) verbunden sein. Dies ist der Fall von Prosumer, die nicht nur Endverbraucher sind, sondern teilweise auch selber Strom produzieren, das sie in das Netz einspeisen. Die Einspeisungsquelle kann unterschiedlich sein (Wind, Solar...). Es können auch Ladestationen eine Anbieters sein, der als Endkunde über über einen Anschlusspunkt am Netz angeschlossen ist. Die Ladestationen sind an einem Anschlusspunkt angeschlossen, damit die Verrechnungsprozesse des Netzbetreibers gleichermassen wie für einen anderen Kunden erfolgen können. Dieses Bespiel zeigt eine ServiceConnection mit drei Einspeisern. Die Verbindung erfolgt über *InternalServiceLine. Alternativ kann auch eine Junction-Junction Zuordnung (Association) zwischen zwei Punkten (ServiceConnection und Feeder) genutzt werden. Die Feeder können ebenfalls als non-spatial (FeederObject) erfasst werden, direkt verknüpft mit der ServiceConnection (containment). Zähler (Meter) können mit dem Einspeiser verknüpft werden. |

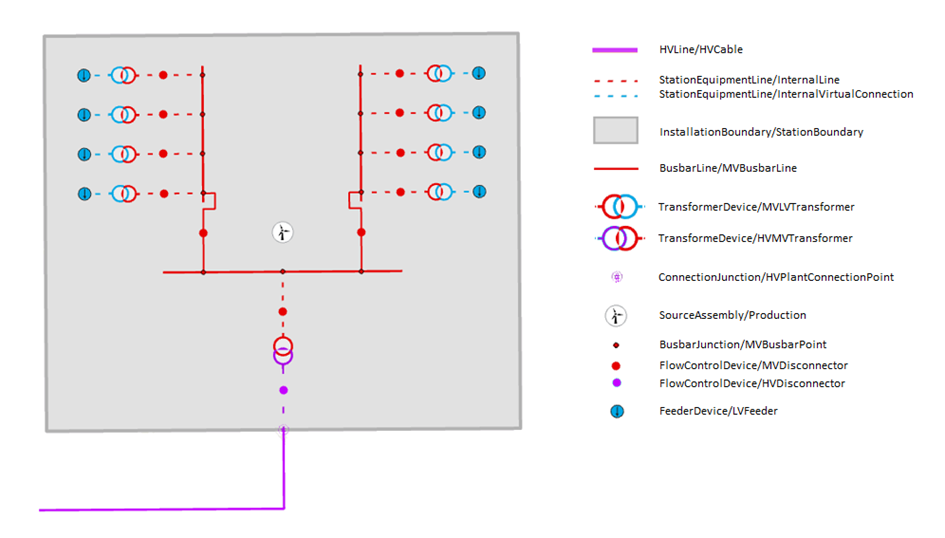

Die Abbildung zeigt einen Windpark mit kompletten Innenleben. Die Windgeneratoren sind mit einem Transformator und Schalter zusammen über eine Busbar verbunden. MV Busbar ist dann mit ein HV/MV Transformator mit externes Netzes verbunden. Alternativ kann auch eine Zuordnung (Association) zwischen Punkten (Disconnector und BusbarPunkt) genutzt werden. Die Verbindungen zwischen Windgeneratoren (FeederDevice) und Transformatoren sind an der Seite von FeederDevice mit „out“ Terminal verbunden.
|
