L'interface utilisateur basée sur le Web se compose de différentes fenêtres dont la disposition peut être librement configurée.

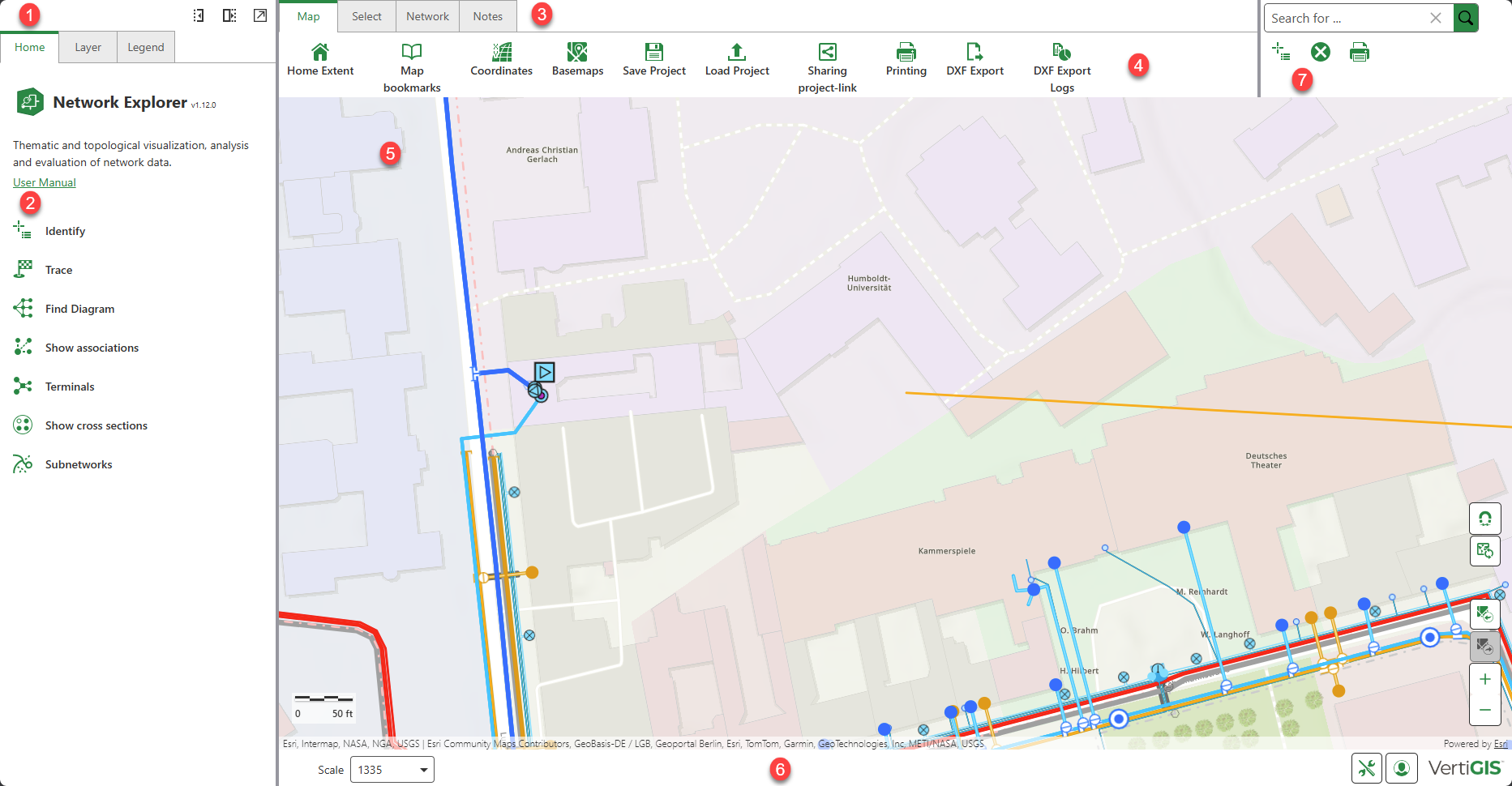

À la livraison, les fenêtres sont disposées comme indiqué sur l'image ci-dessous. Ainsi, il sert uniquement à afficher et à expliquer les différents composants de la fenêtre et leurs désignations.

Un menu d'actions appartenant à une fonction est décrit en fonction de l'état de livraison. Si nécessaire, il peut être configuré individuellement via App.JSON.

Panneau latéral (1)

Au lancement de l'application, le panneau latéral gauche contient des onglets qui permettent d'accéder aux composants suivants :

Onglets	Composants
Page de démarrage	Accès rapide à la fonction fréquemment utilisée •Identifier et les éléments centraux de cette solution •Rechercher un diagramme de réseau •Afficher les associations •Tracé Cette zone peut être personnalisée.
Couche	Aperçu de toutes les couches disponibles dans le projet avec les fonctions suivantes : •Ajoutez des couches d'une collection du portail, d'un fichier CSV/XLSX, d'un fichier shapefile, d'un fichier DXF ou d'un fichier KML au projet. •Contrôle de la séquence, de la visibilité ainsi que de la transparence des couches sur la carte •Curseur de couche pour comparer les couches directement dans la carte •Fonctions de zoom sur toute l'étendue ou à l'échelle visible du couche, activation ou désactivation des étiquettes, modification du style des couches
Légende	Afficher les symboles des objets inclus dans l'étendue actuelle de la carte
Résultats	Dès que les résultats d'une recherche ou d'une requête sont disponibles, ils seront affichés ici. Les résultats peuvent être affichés individuellement, groupés ou avec un interligne différent. Affiner ouvre une option de filtre pour contrôler l'affichage des résultats de manière plus différenciée. Un menu d'action dépendant du résultat ouvre diverses fonctions supplémentaires en fonction des couches affichées, par ex. •Zoom sur les résultats •Mettre en évidence les résultats sur la carte •Passez à la vue tableau avec de nombreuses options de fonctions, de configuration et de filtrage •Exporter vers CSV, XLSX, Shapefile •Supprimer les résultats
Si, par exemple, les fonctions suivantes sont utilisées, un autre onglet est ouvert dans chaque cas pour l'application de cette fonction : Associations, Générateur de requêtes

Si vous avez besoin de plus d'espace, le panneau latéral gauche peut être réduit, agrandi ou désancré à l'aide des boutons situés dans le coin supérieur droit.

Composants centraux de l'Explorateur de Réseau (2)

La Pge d'Accueil Le panneau peut être utilisé pour accéder rapidement aux composants centraux. Le Networks Explorer la configuration standard contient :

•Identifier

• Tracé

• Rechercher un diagramme

•Afficher les associations

•Terminaux

•Afficher les coupes transversales

•Sous-réseaux

Alternativement, ces fonctions peuvent être exécutées via la barre d'outils et Accès rapide.

Cette zone peut être personnalisée.

Groupes d'outils (3) et barres d'outils (4)

Le Carte, Sélection, Réseau et Notes Onglets sont utilisés pour accéder aux composants centraux de Networks Explorer. Chacun de ces onglets a son propre barres d'outils.

Des fonctions supplémentaires peuvent être configurées depuis VertiGIS Studio en tenant compte des Conditions de licence.

Groupe d'outils	Bouton	Description
Carte	Étendue initiale	Accédez à une section prédéfinie.
	Marque-pages	Créez ou supprimez des signets dans différentes sections.
	Coordonnées	Accédez à l'emplacement souhaité en entrant les coordonnées ; la position sélectionnée est centrée dans la vue.
	Fonds de plan	Sélectionnez différentes cartes de base.
	Enregistrer le projet	Le projet comprenant les annotations, les notes et la sélection (liste des résultats) est enregistré sous forme de fichier JSON dans le dossier de téléchargement.
	Charger le projet	Un fichier de projet (JSON) comprenant tout le contenu (y compris les balises, les notes, les entités sélectionnées) peut être chargé.
	Partager le lien du projet	Une fenêtre s'ouvre avec un lien généré, et un code QR pouvant être partagé. Lorsque le projet est partagé, les annotations et les notes ne sont pas incluses.
	Impression	Un panneau s'ouvre dans lequel vous pouvez ajuster l'échelle d'impression et l'angle de rotation de la carte avant l'impression.
	Exportation DXF	Exportez votre projet sous forme DXF.
	Journaux d'exportation DXF	Une liste d'informations sur toutes les exportations DXF effectuées.
Sélectionner	Générateur de requêtes	Outil de requête VertiGIS Studio avec lequel des requêtes peuvent être exécutées sur une couche en fonction de caractéristiques spécifiques à l'aide des fonctions de recherche et de filtrage.
	Identifier	Identifiez les entités et affichez leurs données d’attribut.
	Rectangle Polyligne Polygone	Les formes géométriques peuvent être utilisées pour effectuer la sélection de entités. De plus, des tampons de points et des tampons de lignes ainsi que des options de réglage sont disponibles. Une sélection existante peut également être réinitialisée via Effacer la sélection. Résultats sont affichés dans l’onglet du panneau latéral gauche.
	Effacer la sélection	Effacez tous les éléments sélectionnés sur la carte.
	Tout réinitialiser	Effacez tous les résultats de la liste des résultats, des surbrillances et des dessins.
réseau	Tracé (Tracé)	Analysez le réseau à l'aide d'une trace réseau. Les options disponibles ici sont Connecté, En amont, En aval, Isolement, Chemin le plus court et sous-réseau.
	Rechercher un diagramme de réseau	Recherchez un diagramme de réseau enregistré.
	Sous-réseaux	Affichez les sous-réseaux pour garantir que les attributs, les entités réseau et la connectivité d'un réseau sont à jour et valides.
	Terminaux	Affichez les points de connexion entre les appareils ou les jonctions des réseaux.
	Associations	Afficher l'association topologique mais non géographique entre les entités du réseau.
	Coupes transversales	Affichez la structure souterraine et les relations spatiales des entités le long d'un chemin défini.
	Pièces jointes	Affichez les pièces jointes aux ressources telles que des photos ou des documents.
	Relations	Afficher les connexions entre les actifs associés.
Remarques	Balisage	Ce groupe d'outils vous permet de dessiner des formes géométriques directement sur la carte. La capture peut être activée ou désactivée à l'aide du bouton Snapping ON/OFF sur la carte. Vous pouvez personnaliser la couleur, la forme et l'épaisseur de la ligne ou du polygone à l'aide du bouton Style boutons. Le Modifier le balisage Le bouton permet des modifications supplémentaires des objets, notamment des modifications du style, de la taille et de la rotation. Les modifications peuvent être annulées, rétablies ou supprimées. Les annotations ne sont pas associées à une version de géodatabase.
	Notes	Ce groupe d'outils vous permet d'ajouter, de modifier et de placer du texte libre ainsi que des métadonnées éventuellement proposées (par exemple des coordonnées) en sélectionnant un emplacement sur la carte. Le Ajouter une note de localisation est également disponible en accès rapide via le bouton droit de la souris dans la carte. Les notes ne sont pas associées à une version de géodatabase.
	Mesure	Mesure longueur et zone et sélectionnez le système et les unités de mesure. Activez ou désactivez la capture à l'aide de la barre d'outils Capture sur la carte.
	Éfacer dessins	Tous les objets dessinés sur la carte sont effacés.

Fenêtre Carte (5)

Les informations spatiales sont visualisées dans la fenêtre de la carte. Ici, vous pouvez naviguer et utiliser toutes les fonctions disponibles à partir du Barre d'outils, de sorte que toutes les couches du projet peuvent être affichées, comparées, analysées, sélectionnées, évaluées, des annotations et des notes pouvant être ajoutées.

En plus du zoom via la touche plus/moins ou en option avec la molette de la souris, les fonctions de navigation efficaces suivantes sont disponibles :

Bouton	Description
Activer/Désactiver l'accrochage	Activer/Désactiver les guides de capture sur tous les couches pris en charge.
Actualiser la carte	Effectuer un rafraîchissement de couche ; actualiser le contenu de la carte dans la version actuelle.
Vue précédente de la carte	Revenir à la position précédente de la carte et au niveau de zoom.
Vue cartographique suivante	Accédez à la position suivante sur la carte et au niveau de zoom.
Un clic droit de la souris dans la carte ouvre un menu contextuel pour un accès rapide aux informations de la position sélectionnée (marqueur vert) et aux fonctions qui peuvent y être exécutées : •afficher coordonnées du pointeur de la souris •Montrer adresse de la position du marqueur •Identifier - Afficher les données d'attribut de toutes les entités à la position du marqueur •Identifier - Sélectionnez les caractéristiques à la position du marqueur •Ajouter une note de localisation

Barre d'état (6)

La barre d'état peut être configurée comme demandé. Dans la solution, les éléments suivants sont affichés par défaut :

Bouton

Description

Échelle

Un menu déroulant avec une série d'échelles générée à partir de la carte. Vous pouvez également saisir l'échelle de l'unité d'échelle souhaitée.

VN_Bt_UserSettings Paramètres utilisateur

Offre la sélection de :

•Vue compacte.

•Conception de l'application (clair, sombre).

•Système de mesure (automatique, métrique, système coutumier américain).

•Historique de recherche - Effacer l'historique.

•Langue de la solution (anglais, allemand, français, italien).

VN_Bt_UserInformation Informations utilisateur

Offre à l'utilisateur des informations ainsi que :

•Un bouton de déconnexion.

•Politique de confidentialité.

•Pour un flux de travail rapide et efficace, un lien faisant référence à raccourcis clavier.

Accès rapide (7)

Les fonctions fréquemment utilisées sont également proposées dans la zone supérieure droite pour un accès rapide. Ce sont :

Bouton	Description
Rechercher...	Vous pouvez rechercher des adresses, et bien plus encore, via la fonction de recherche.
Identifier	Identifiez et affichez les objets et leurs attributs.
Tout réinitialiser	Fermez toutes les fenêtres de résultats (par exemple, onglet Résultats, graphiques, tableaux) et réinitialisez la vue cartographique (par exemple, dessins, notes).
Impression	Sélectionnez les modèles d'impression et l'échelle, faites pivoter la zone d'impression et ramenez la zone d'impression dans l'orientation via la flèche nord, et spécifiez le titre et l'auteur de la carte si nécessaire. La rotation de la zone d'impression peut être effectuée soit en saisissant un angle, soit en utilisant le bouton droit de la souris. Le formulaire de saisie des paramètres d'impression dépend du modèle d'impression disponible dans le projet.
