Armature d'arrêt, Organe de fermeture

Il existe les types de base suivants d’armatures d’isolement dans les réseaux:

•vanne à opercule, vanne d'arrêt (schieber)

•clapet (vanne papillon)

•robinet à boisseau sphérique / robinet à bille

•valve

La distinction est faite à l'aide du mécanisme de fermeture.

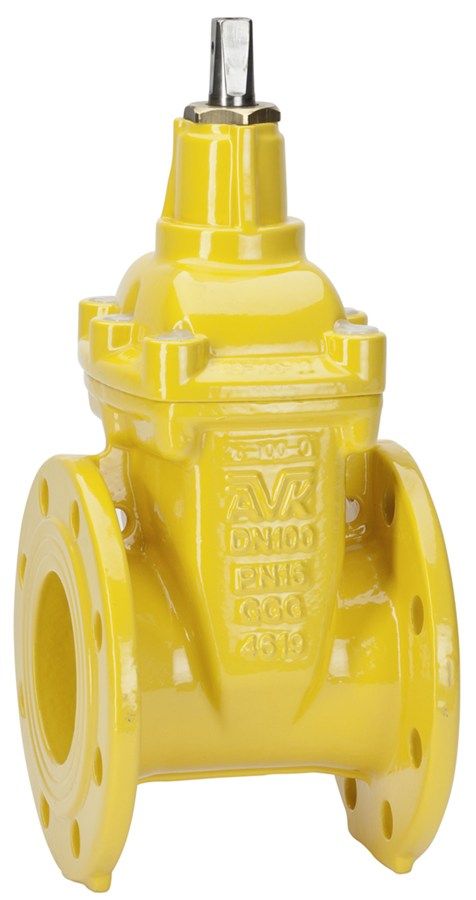

La vanne à opercule (aussi vanne d'arrêt) est une armature utilisée pour ouvrir ou fermer entièrement la section de passage d’une conduite. Elle comporte un coin (keil) qui, en montant ou en descendant, permet d’ouvrir ou de fermer complètement le passage (mouvement vertical).

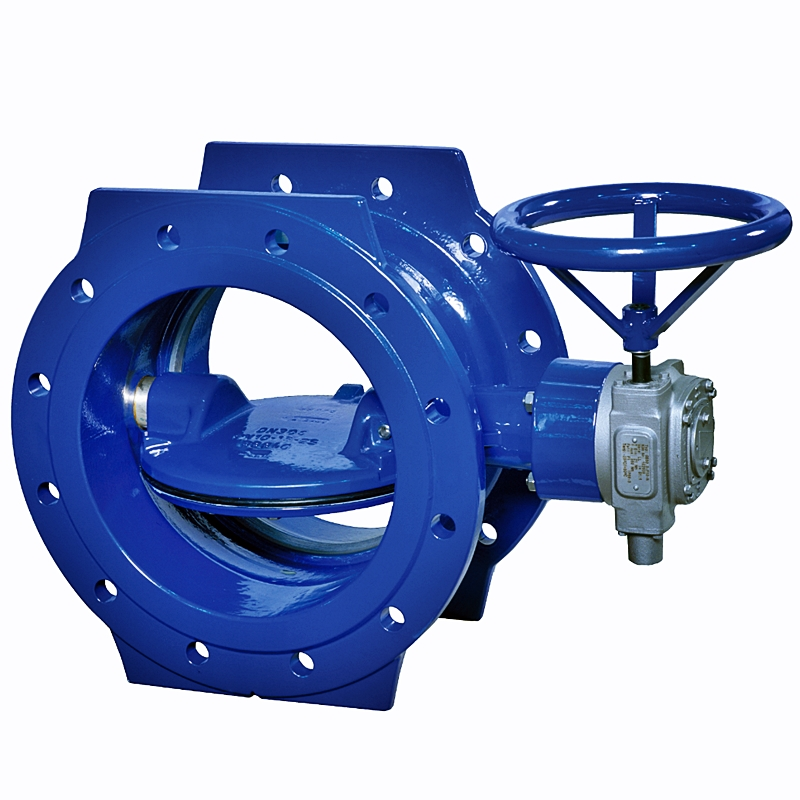

Les clapets (vannes papillon) possèdent un disque situé dans l’axe de la conduite, qui se ferme par rotation. Le passage est toujours réduit, tant horizontalement que verticalement.

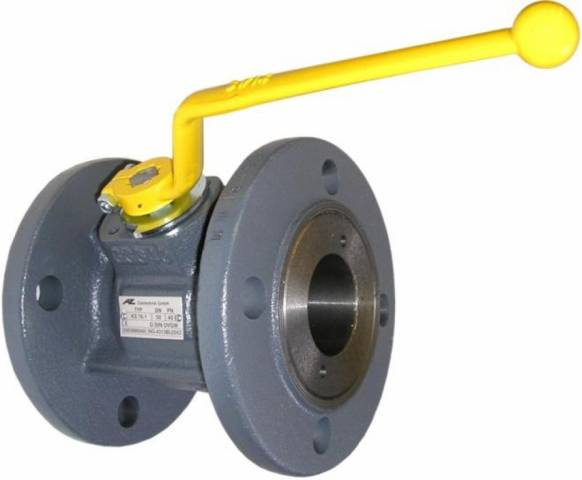

Le robinet à boisseau sphérique est également utilisé dans les installations gazières. Il s’agit d’une bille percée qui peut être ouverte ou fermée par rotation.

La valve possède un élément de fermeture (cône, bille, etc.) qui se trouve dans le sens de l’écoulement et peut être pressé dans l’ouverture en aval.

Dans les installations, les armatures d’isolement servent également à la maintenance des équipements.

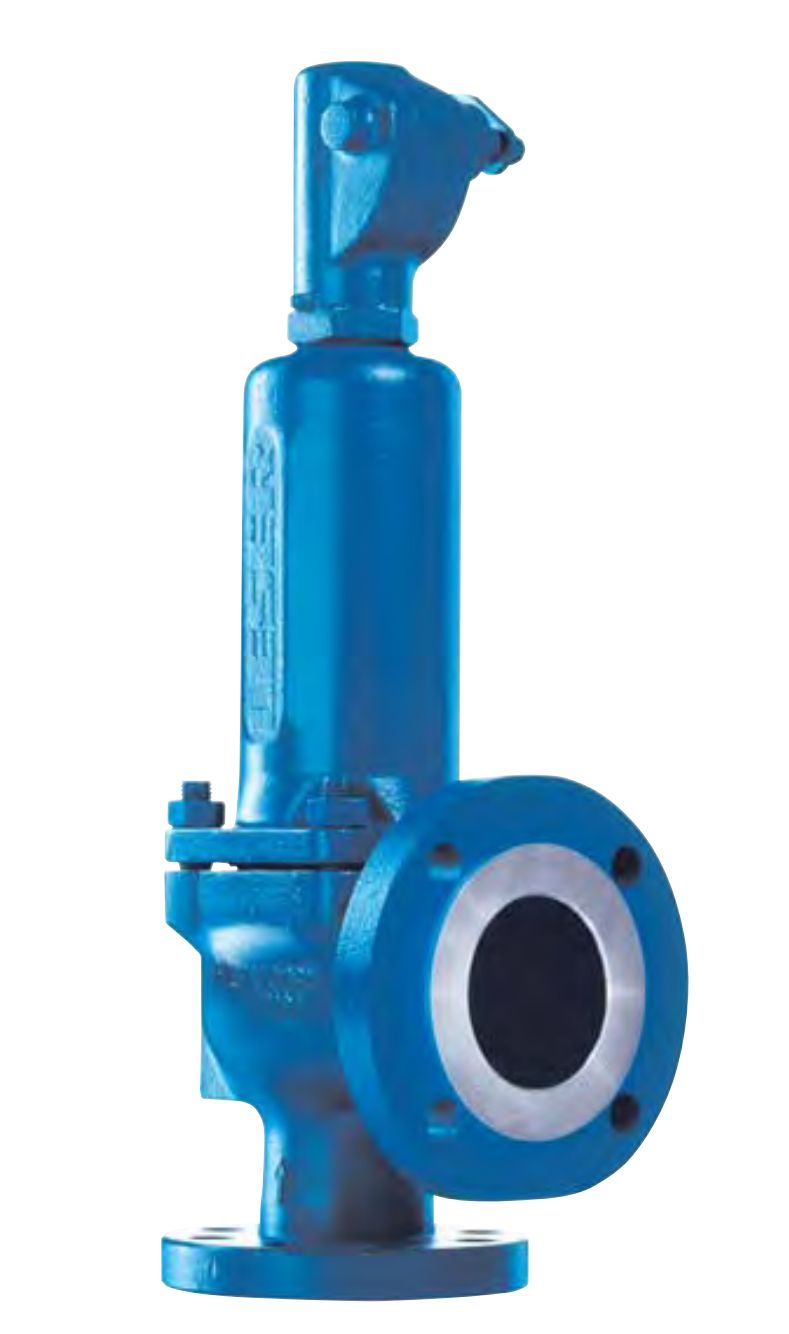

Soupape d'arrêt de sécurité

La soupape fait partie des dispositifs de sécurité et sert à sécuriser la pression dans le système. En règle générale, la pression maximale autorisée est assurée. Dans des cas exceptionnels, elle est protège également contre les chutes de pression.
Le symbole dans les schémas est souvent utilisé dans l'espace germanophone avec SAV ou SSOVs. Le symbole est représenté comme le robinet d'arrêt selon la norme DIN 2429-2 et un trait vertical sur le côté de la fermeture. Les informations complémentaires sont fournies dans les bases de la technique du gaz Cerbe, 2004Voir p. 198 et suiv.

Principe: une vanne d'arrêt de sécurité n'est pas activée et a toujours l'état de commutation activé / on

Présentation personnalisée selon la norme DIN 2429-2

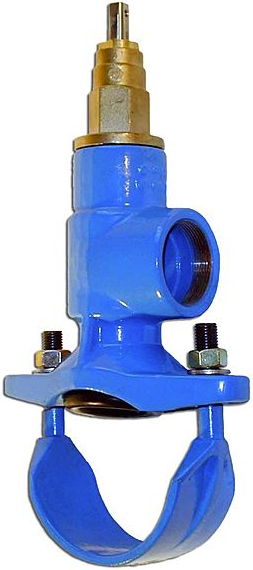

Vanne de prise en charge / armature de prise en charge avec dispositif d’obturation

Toutes les armatures de prise en charge sont utilisées en relation avec le consommateur final. Elles possèdent toujours une selle (FittingElement > Saddle) qui est percée et montée sur une conduite existante. Elles ne sont utilisées que pour les raccordements aux conduites de distribution (DistributionLine), aux conduites de branchement (ServiceLine) ou aux conduites de branchement internes (InternalServiceLine).

Armature d'arrêt, Organe de fermeture (Station)

Organe de fermeture dans une installation.
