Les raccords de tuyaux (FittingElement) sont des composants utilisés pour relier des tuyaux et des sections de tuyaux à d'autres objets.
Les raccords peuvent être soudés ou filetés, reliés mécaniquement ou collés chimiquement. Le type de connexion dépend du matériau des tuyaux à relier.
Les tuyaux en acier utilisés dans le domaine des conduites de gaz à haute pression sont généralement soudés. Ces soudures sont également enregistrées comme manchons dans les raccords.
En règle générale, les tuyaux possèdent des systèmes de raccordement (manchons) qui dépendent du matériau utilisé.
Des informations complémentaires sont disponibles dans (Horlacher & Helbig, 2016) / (Horlacher & Helbig, 2018) et chez les fabricants.
|
|
|

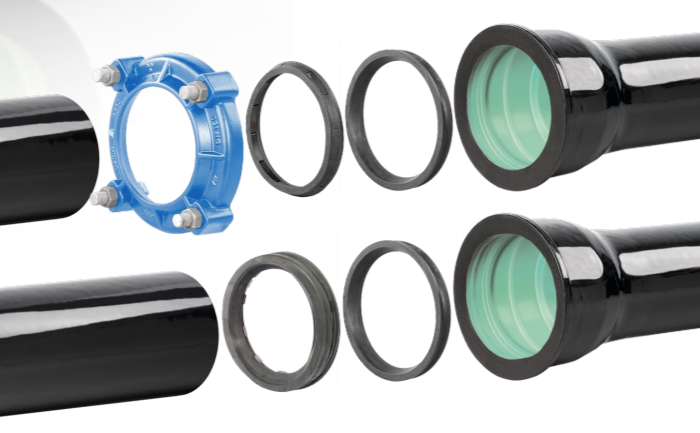

 Manchons à emboîter Tube en fonte grise |
Manchon / raccord / soudure
Terme générique général désignant un élément de raccordement entre deux tuyaux. Il existe différentes formes d'assemblage : manchons enfichables, raccords à compression, filetages, raccords à bride, manchons, raccords soudés, etc.
|
|
|
|
|

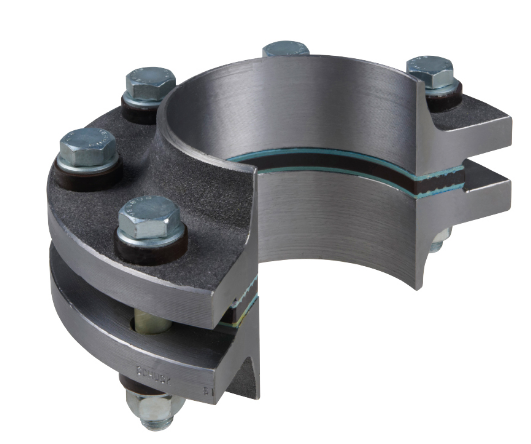

 Paire de brides isolantes vissées |

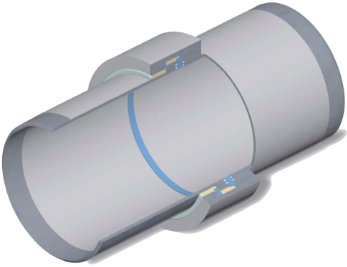

Pièce d'isolation
Les pièces isolantes servent à interrompre la conductivité électrique d'une tuyauterie ou d'un système de protection cathodique contre la corrosion.
|
|
|
|
|
|
|

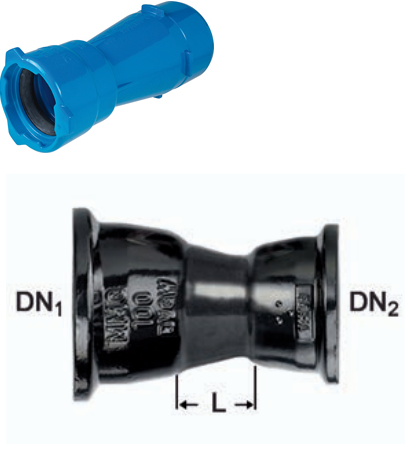

Réduction
Changement de calibre entre deux diamètres de tube différents. Il existe également des formes spéciales qui permettent en même temps un changement de matériau. Dans ce cas, on parle de pièce d'accouplement.
|
|
|
|
|
|
|
Raccord en T
Relie trois conduites à angle droit les unes par rapport aux autres.
|
|
|
|
|
|
|

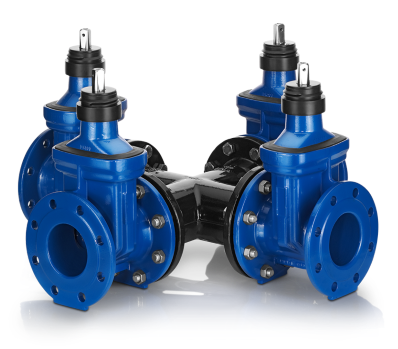

Pièce en croix / croix à brides / pièce en double T (TT)
Principe analogue à celui de la pièce en T, mais avec 4 départs au lieu de 3.
|
|
|
|
|
|
|

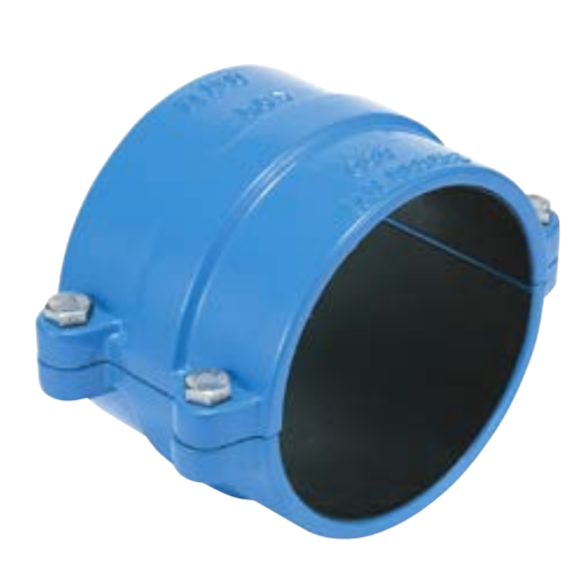

Collier de réparation / Collier de serrage / Manchon de transfert
Souvent utilisépour les petites zones de réparation. Dans la pratique, la zone endommagée est généralement retirée et remplacée par un nouveau tuyau et un collier/manchon de transfert.
|
|
|
|
|
|
|
Collier de prise en charge
Le collier de prise en charge sert au raccordement à une conduite. Dans ce contexte, il existe également le collier à glissière / la glissière de perçage, qui combine l'armature de base du collier de perçage avec une glissière.
|
|
|
|
|
 Capuchon  Bride aveugle |
Capuchon / bride aveugle
Sert à fermer une conduite. Elle est différente pour les tuyaux en plastique et les tuyaux en fonte.
Un capuchon est placé à la fin d'une conduite pour la fermer.
Une bride aveugle est une plaque qui est vissée ou soudée à l'extrémité de la conduite.
Fonte / acier / plastique : en règle générale, on utilise des manchons de fermeture électrosoudables.
|
|
|
|
|
|

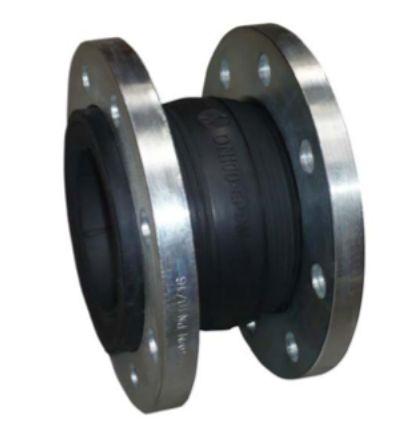

Compensateur
Un compensateur est utilisé chaque fois que les vibrations doivent être absorbées dans un système. En règle générale, ils sont conçus pour la compression, l'expansion, les déplacements latéraux et la flexion.
|
|
