Pas tous les transformateurs limitent un niveau de réseau. C'est pourquoi tous les transformateurs ne sont pas nécessairement des contrôleurs de sous-réseau.
En principe, les transformateurs sont introduits dans les niveaux de tension eux-mêmes, ce qui permet également d'adapter les niveaux de tension à l'intérieur du niveau du réseau.
High und Low sont utilisés dans la configuration de borne (anglais: Terrminal) pour tous les transformateurs. Avec le chemin entre bornes (Terminal-Path), il est possible de défninir comment l'électricité circule entre les bornes (possibilités de configuration).

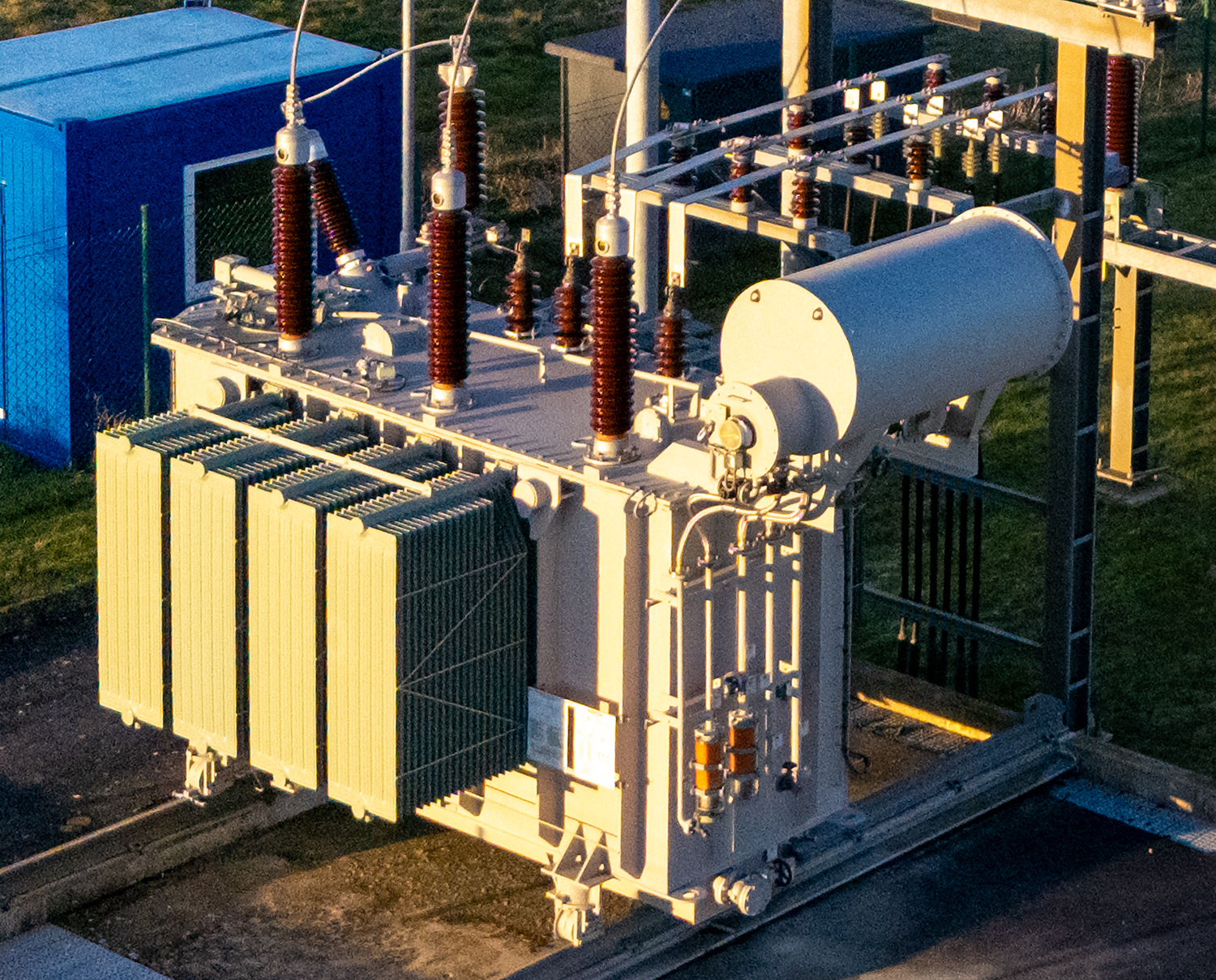

Les transformateurs peuvent être installés à l'extérieur et à l'intérieur des stations. De plus, les transformateurs peuvent également fonctionner sur des mâts dans le domaine de la moyenne et de la basse tension (station sur mât).
Pour la gestion des transformateurs à 3 enroulements, nous vous recommandons d'enregistrer deux transformateurs parallèles ( voir aussi Directive d'enregistrement pour les objets spéciaux).
|
|
|
|
Point d'entrée courant continu
Point d'alimentation courant continu (CC) our ferroviaire (convertisseur produisant du courant continu en général à partir de la moyenne tension)
Il s'agit de l'alimentation vers le réseau de courant continu CC, ou de la transformation AC-DC (transformateur-redresseur, convertisseur, onduleur)
Le terme anglais utilisé est souvent "inverter".
Le symbole [~/=] désigne un contrôleur de sous-réseau pour le courant continu.
|
|
|
|
|
|
Transformateur très haute tension (THT) ≥ très haute tension (THT)
Niveau de réseau 1
Dans les sous-stations avec poste de transformation
|
|
|
|
|
|

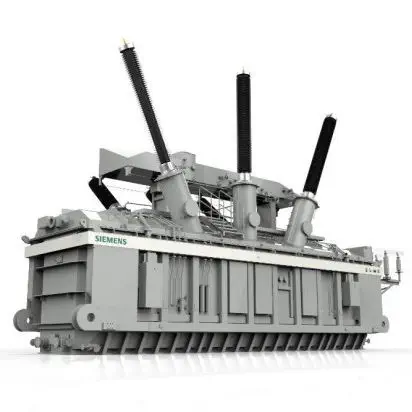

Transformateur très haute tension (THT) > haute tension (HT)
Niveau de réseau 2
Dans les sous-stations avec poste de transformation
|
|
|
|
|
|
Transformateur très haute tension (THT) > moyenne tension (MT)
Niveau de réseau 2
Dans les sous-stations avec poste de transformation
Sont des limiteurs de niveau de réseau = contrôleurs de sous-réseau
|
|
|
|
|
|
Transformateur haute tension (HT) ≥ haute tension (HT)
Niveau de réseau 3
Dans les sous-stations avec poste de transformation
|
|
|
|
|
|
|
Transformateur haute tension (HT) > moyenne tension (MT)
Niveau de réseau 4
Dans les sous-stations avec poste de transformation
Sont des limiteurs de niveau de réseau = contrôleurs de sous-réseau
|
|
|
|
|
|
Transformateurs à moyenne tension (MT) ≥ moyenne tension (MT)
Niveau du réseau 5
Dans les stations et sur les mâts
|
|
|
|
|
|
Transformateur moyenne tension (MT) > basse tension (BT)
Niveau de réseau 6

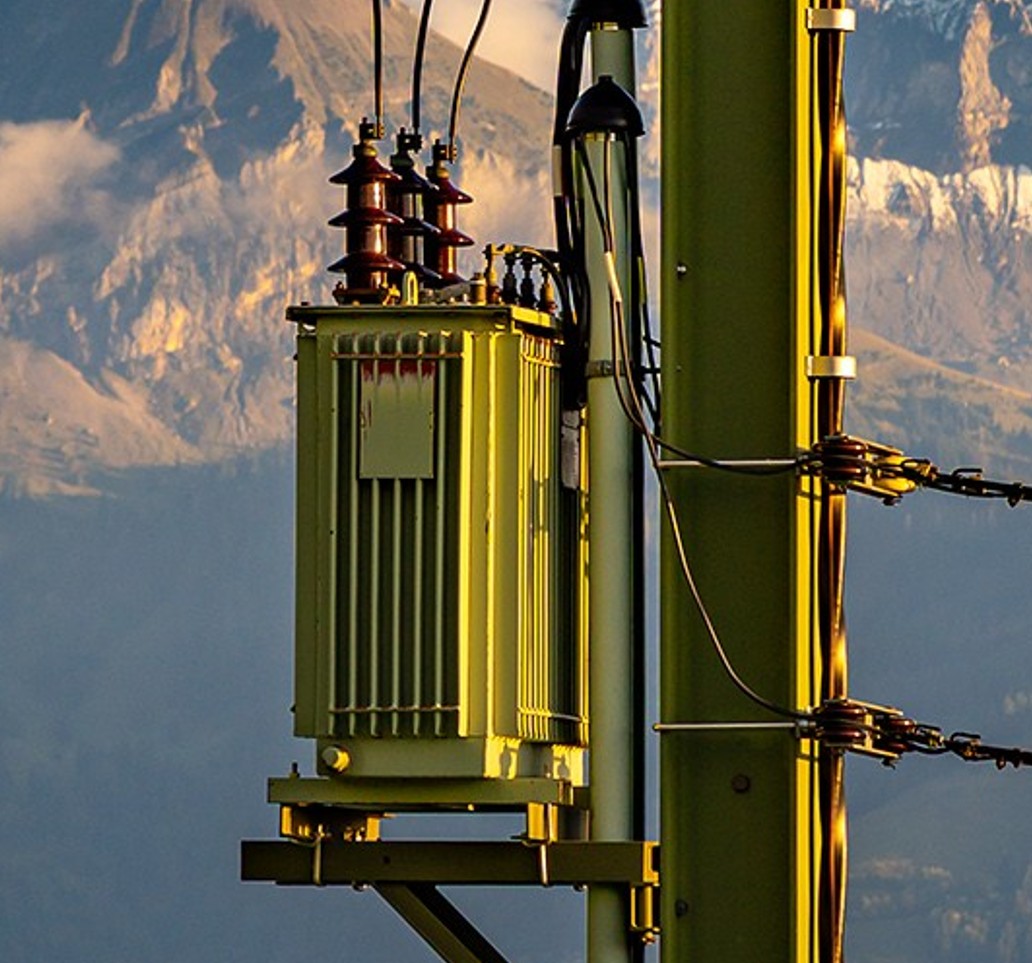

Ce transformateur peut être trouvé dans les zones rurales sur des mâts approvisionnant un ou plusieurs clients à partir de ce point.
Sont des limiteurs de niveau de réseau = contrôleurs de sous-réseau
|
|
|
|
|
|
Transformateur basse tension (BT) ≥ basse tension (BT)
Niveau du réseau 7
Pour des sous-réseaux BT galvaniquement isolés (plutôt rares)
|
|
