Vanne de régulation dans une installation (station ou installation domestique)
Elle sert à réguler le débit volumique, la pression ou les deux simultanément. Les principaux types peuvent être précisés plus en détail via l’attribut AssetEntity :
•Dispositifs de régulation du débit, qui limitent ou maintiennent constant le débit volumique, indépendamment de la pression : limiteur de débit / régulateur de débit / régulateur de volume
•Dispositifs de régulation de pression
oréducteur de pression : réduit la pression d’entrée à une pression de sortie constante. Assure une régulation continue.

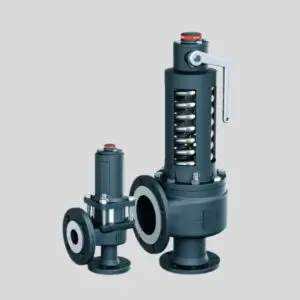

osoupape de sécurité : s’ouvre lorsque la pression maximale est dépassée et évacue le fluide. Elle n’intervient qu’en cas de surpression afin de protéger les équipements. Elle se referme automatiquement lorsque la pression diminue.

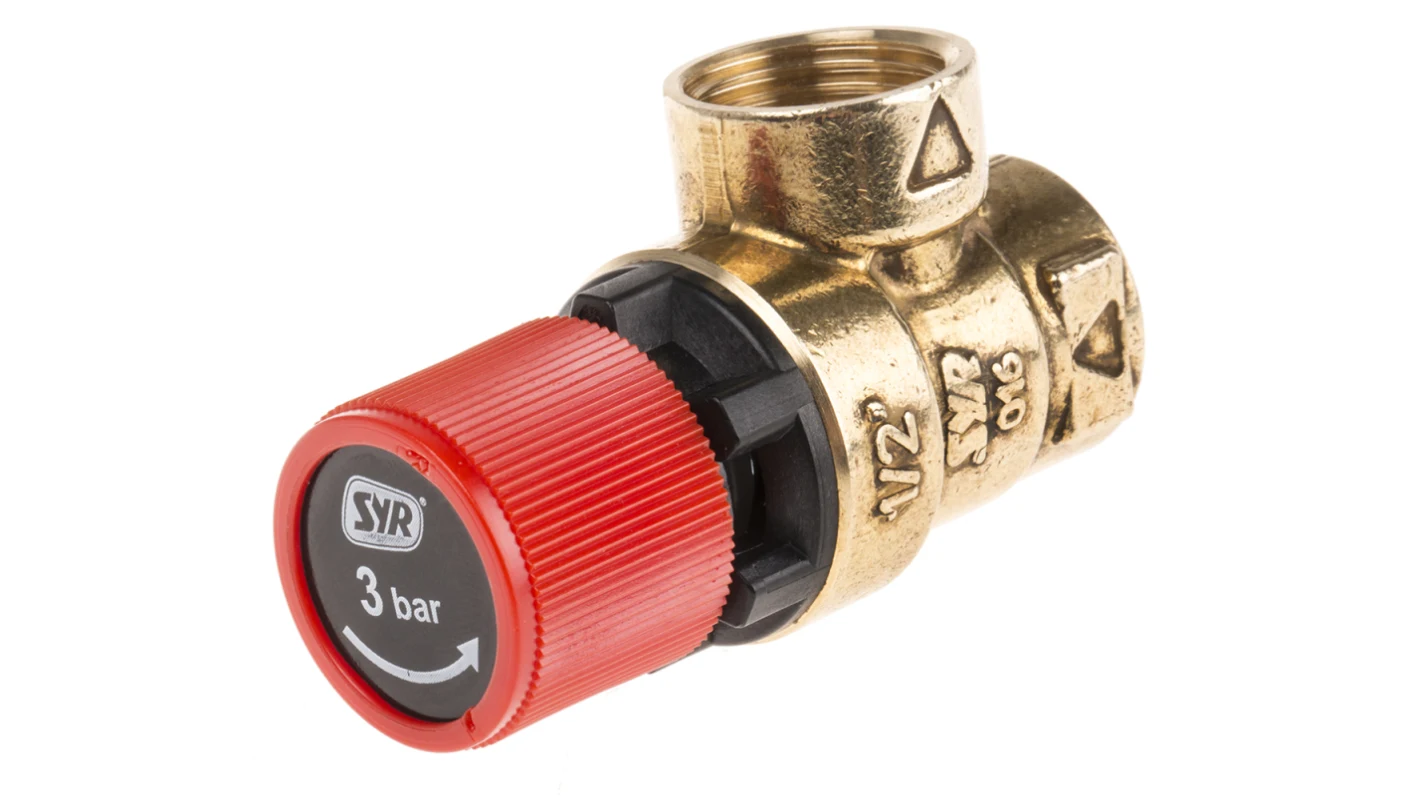

osoupape de décharge : évacue la pression excédentaire afin de maintenir une pression maximale constante. Elle peut fonctionner de manière continue ou s’ouvrir ponctuellement selon les besoins, constituant ainsi une combinaison de régulation et de protection.

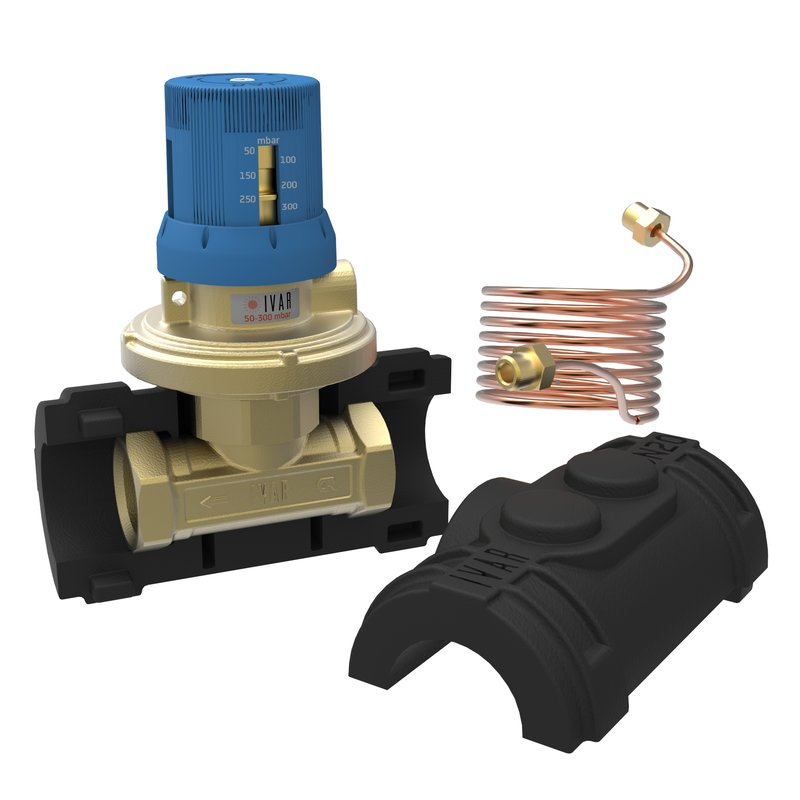

orégulateur de pression différentielle : maintient une pression différentielle constante entre l’aller et le retour (rare dans le réseau de conduites, généralement utilisé uniquement dans une installation).
•Vannes de régulation combinées (uniquement du côté secondaire)
oVanne combinée / vanne de régulation 2‑en‑1, vanne de régulation indépendante de la pression
oVannes de régulation modulantes / vannes de régulation à servomoteur : adaptation continue du débit en fonction des besoins. Également appelées vannes de régulation motorisées ou vannes de régulation pilotées en fonction de la demande. Les vannes à trois voies ou à quatre voies appartiennent également à ce groupe, car elles permettent, sur la base d’informations issues de capteurs, de mélanger dynamiquement et en temps réel le fluide provenant de deux conduites ou de répartir le débit entre deux chemins. |
