Organe de coupure / Robinetterie d’arrêt (dans le réseau de conduites)
La robinetterie d’arrêt est un type de robinetterie utilisé pour ouvrir ou fermer complètement la section d’écoulement d’une conduite.
Les principaux types de robinetterie d’arrêt dans les réseaux de conduites sont :
•vanne à tiroir
•vanne papillon
•robinet à boisseau sphérique / robinet
•vanne (soupape)
La distinction s’effectue en fonction du mécanisme de fermeture.

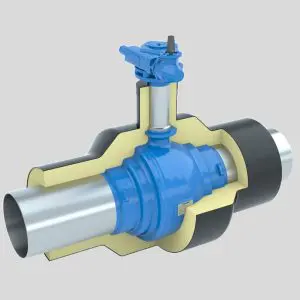

Dans le cas de la vanne à tiroir, la fermeture s’effectue par l’abaissement de l’organe obturateur dans la conduite. Le même principe s’applique à la vanne, à la différence que, pour celle‑ci, l’écoulement du fluide se fait dans le sens du mouvement de l’organe obturateur. Pour un robinet, l’organe obturateur (généralement une bille) est tourné pour assurer la fermeture. Dans le cas de la vanne papillon, la fermeture s’effectue également par rotation, mais l’organe obturateur est généralement un disque.
Une vanne d’arrêt de sécurité est un type particulier de vanne d’arrêt. Elle se ferme automatiquement en cas de surpression, de dépression ou de température excessive, interrompant ainsi l’écoulement. La remise en service n’est pas automatique et nécessite une intervention.
La robinetterie doit être installée sans contraintes mécaniques et ne doit pas être positionnée directement après des coudes ou des raccords en T (risque de turbulences pouvant endommager la robinetterie).
|
