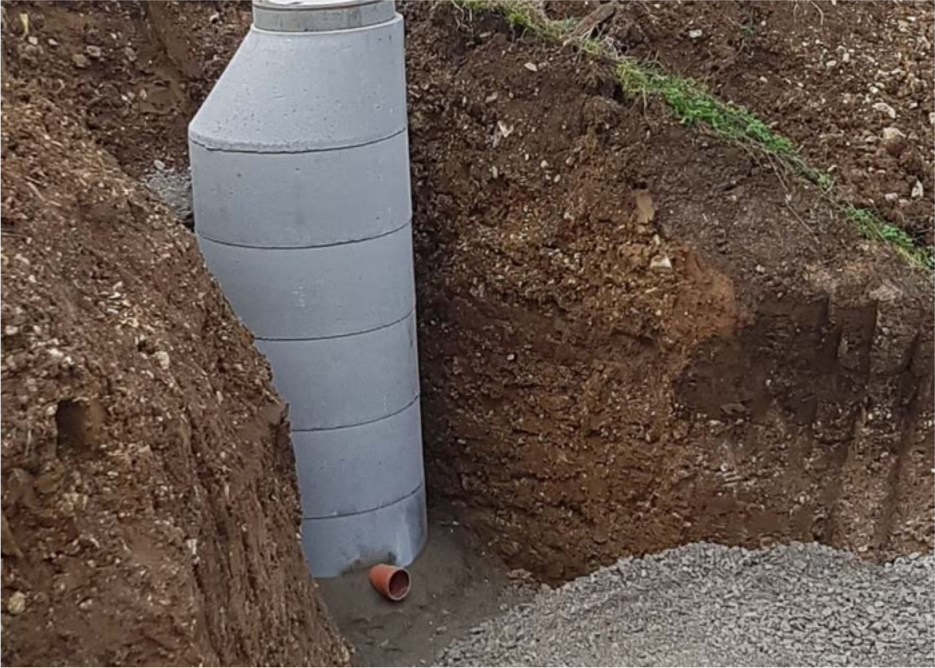

Abwasser Normschacht, Standardschacht als bauliches Element

Abwasser Normschacht, Ausprägung als Fläche (generierbar aus Attributen Durchmesser, Form...)

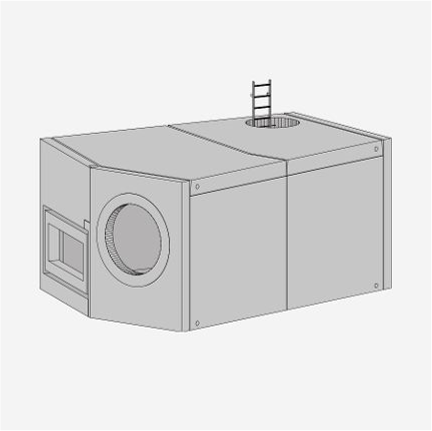

(Abwasser) Bauwerk als bauliches Element

Manuell erfasste (Abwasser) Bauwerksfläche.

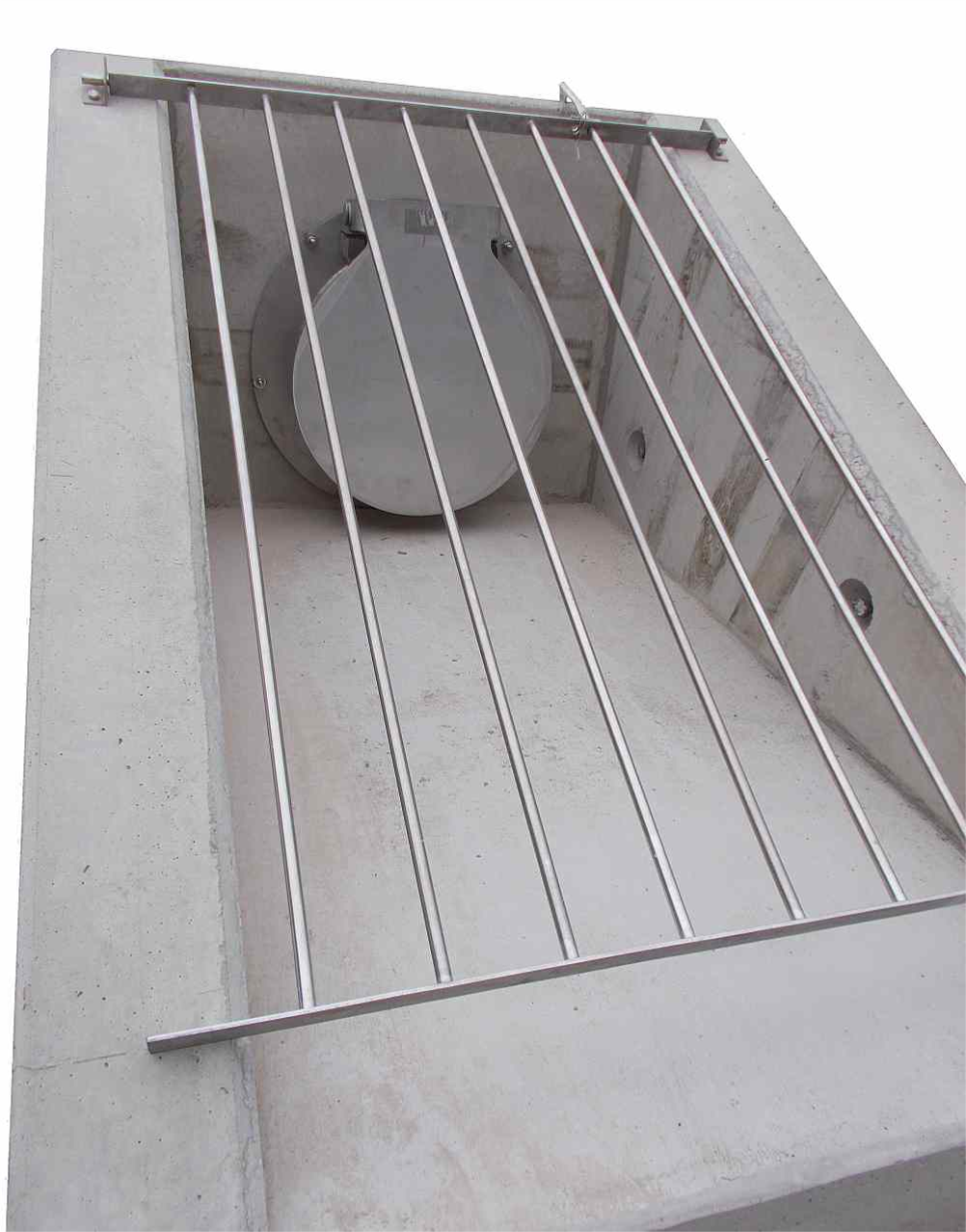

Bauwerk eines Vorflutereinlaufs, Auslaufbauwerk

Der Vorflutereinlauf ist der Auslauf aus einer Kanalisation in ein fliessendes oder stehendes Gewässer (Vorfluter).

Nicht jede Einleitung in ein Gewässer muss zwingend ein Bauwerk sein. Die Einleitung wird als  StormWaterDeliveryPoint erfasst. Wenn ein Bauwerk diese Einleitung schützt, dann kann dieses Bauwerk als DischargeStructureBoundary erfasst werden.

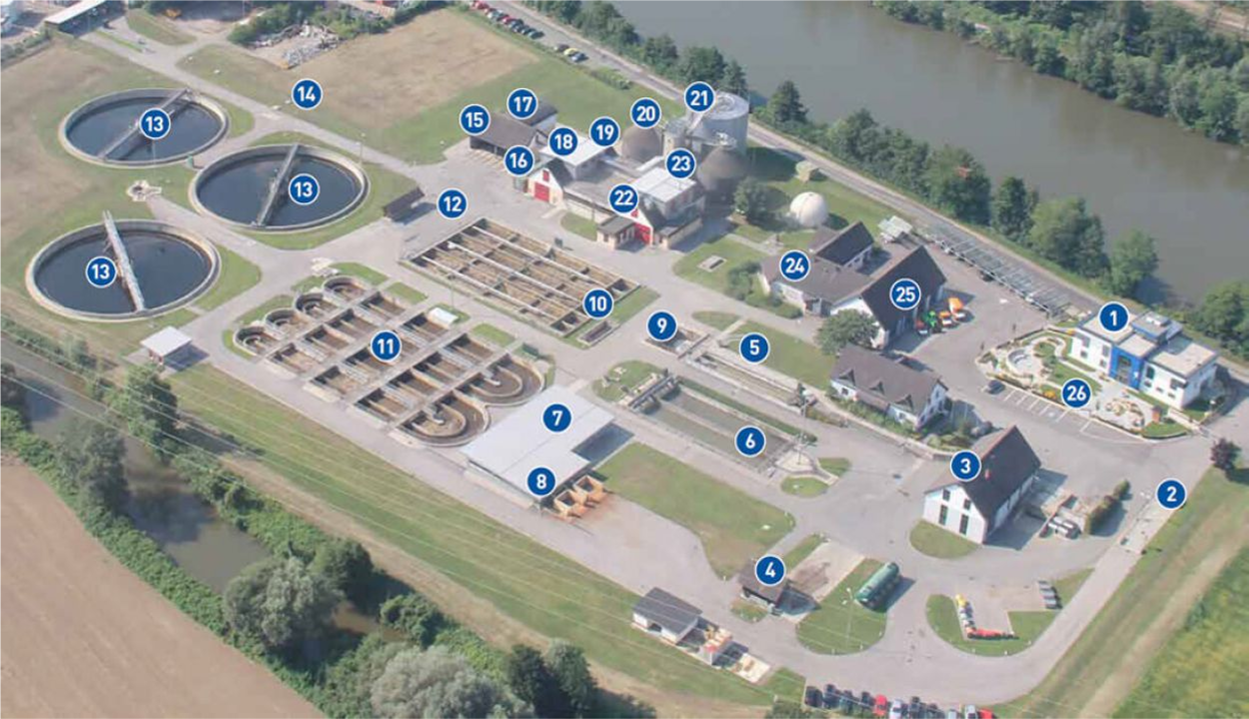

Fläche einer Abwasserreinigungsanlage (ARA)

Fläche eines Bauwerks oder Beckens einer Abwasserreinigungsanlage,  die Begrenzungsfläche der gesamten Reinigungsanlage wird durch eine StationBoundary abgebildet.

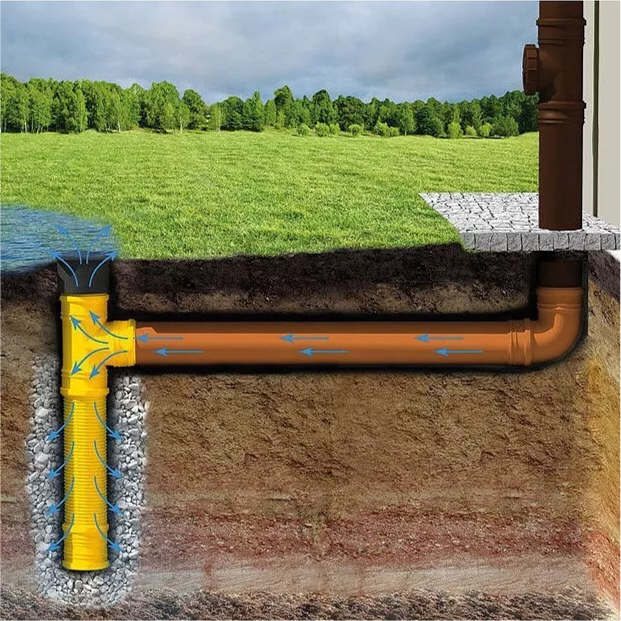

Versickerungsfläche der Versickerungsanlage

Einbringen von Reinabwasser und wenig verschmutztem Niederschlagsabwasser in den Untergrund (Definition gemäss VSA Richtlinie Regenwasserentsorgung 2002). Die Versickerungsanlagen sind die bauliche Ausdehnung hinter dem InfiltrationDeliveryPoint: Sickerschacht,  Bau der den Einlauf in ein Retentionskörper stützt oder schützt.

Die Anlage kann mit einem Retentionskörper (RetentionZone) in Beziehung stehen (containment association).

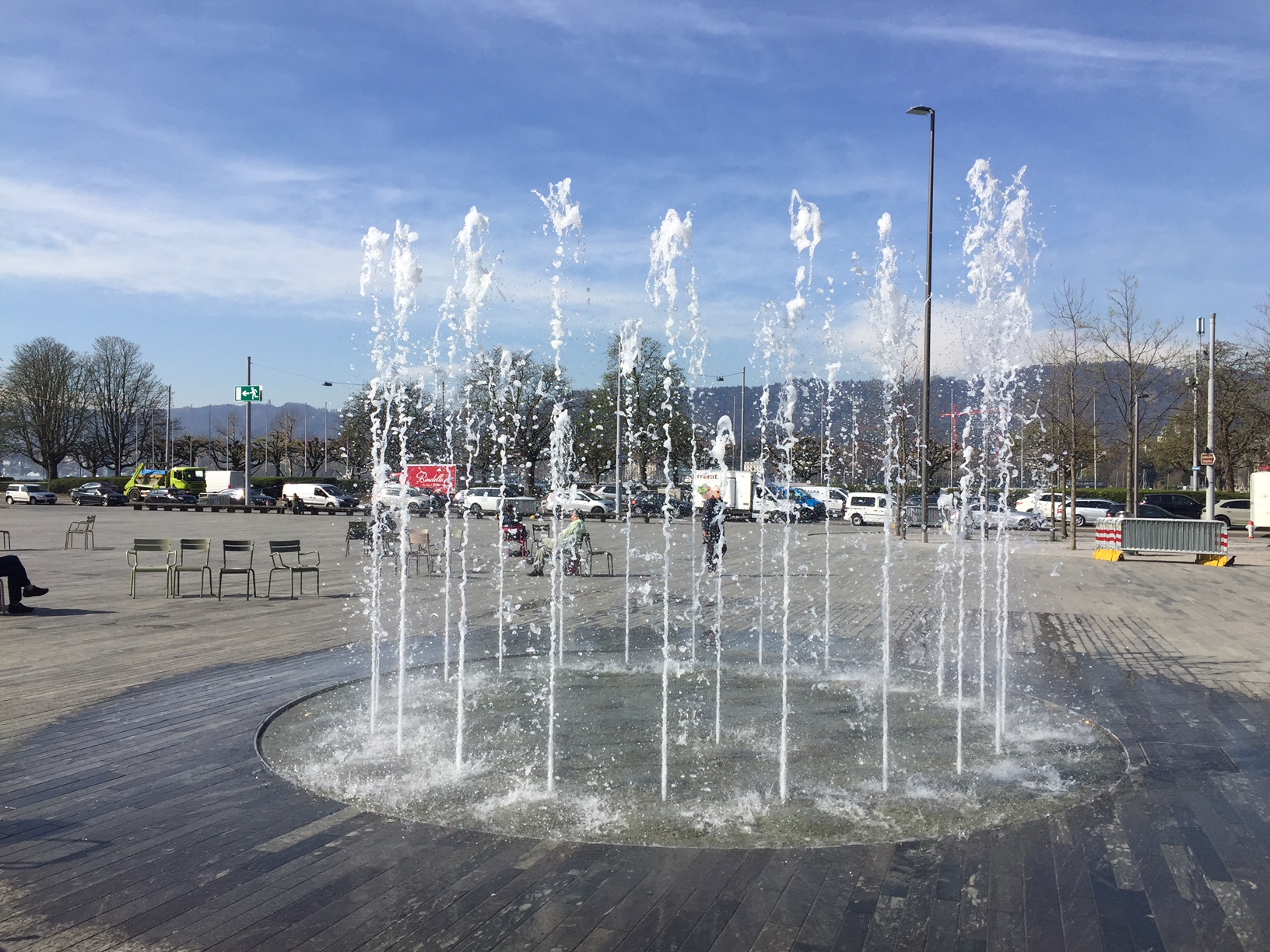

Einspeisepunkt Ausdehnung

Für die Flächen Ausprägung von FeedPoints (Brunnen, spezielle Gebäude oder Gebiete, die am Abwassernetz angeschlossen sind)

Kanal

Offenes oder geschlossenes Gerinne zur Ableitung von Abwasser zwischen zwei Abwasserbauwerken. Abwasserrohre aus der baulichen Perspektive.

Das Flächen Objekt ist optional zum Kanal (StructureEdgeObject:SewerDuct). Wenn bei der Symbolisierung in der Karte, die Ausdehnung des Kanals nicht zufriedendstellend über die Strichdicke (GravityLine, PressureLine)  dargestellt wird, kann mit dieser Fläche die spezifische Ausdehnung des Kanals abgebildet werden .
