Nicht jeder Transformator begrenzt eine Netzebene. Aus diesem Grund sind nicht alle Transformatoren Teilnetz-Controller.
Grundsätzlich werden Transformatoren in den Spannungsebenen selbst eingeführt. Damit können auch innerhalb der Netzebene Anpassungen der Spannungsebenen vorgenommen werden.
High und Low werden in der Anschlusspunktkonfiguration für alle Transformatoren verwendet. Weitere Möglichkeiten entstehen mit dem Anschlusspunktpfad (Terminal-Path), d.h. wie die Ressource zwischen den Anschlusspunkten fließt (Konfigurationsmöglichkeiten).

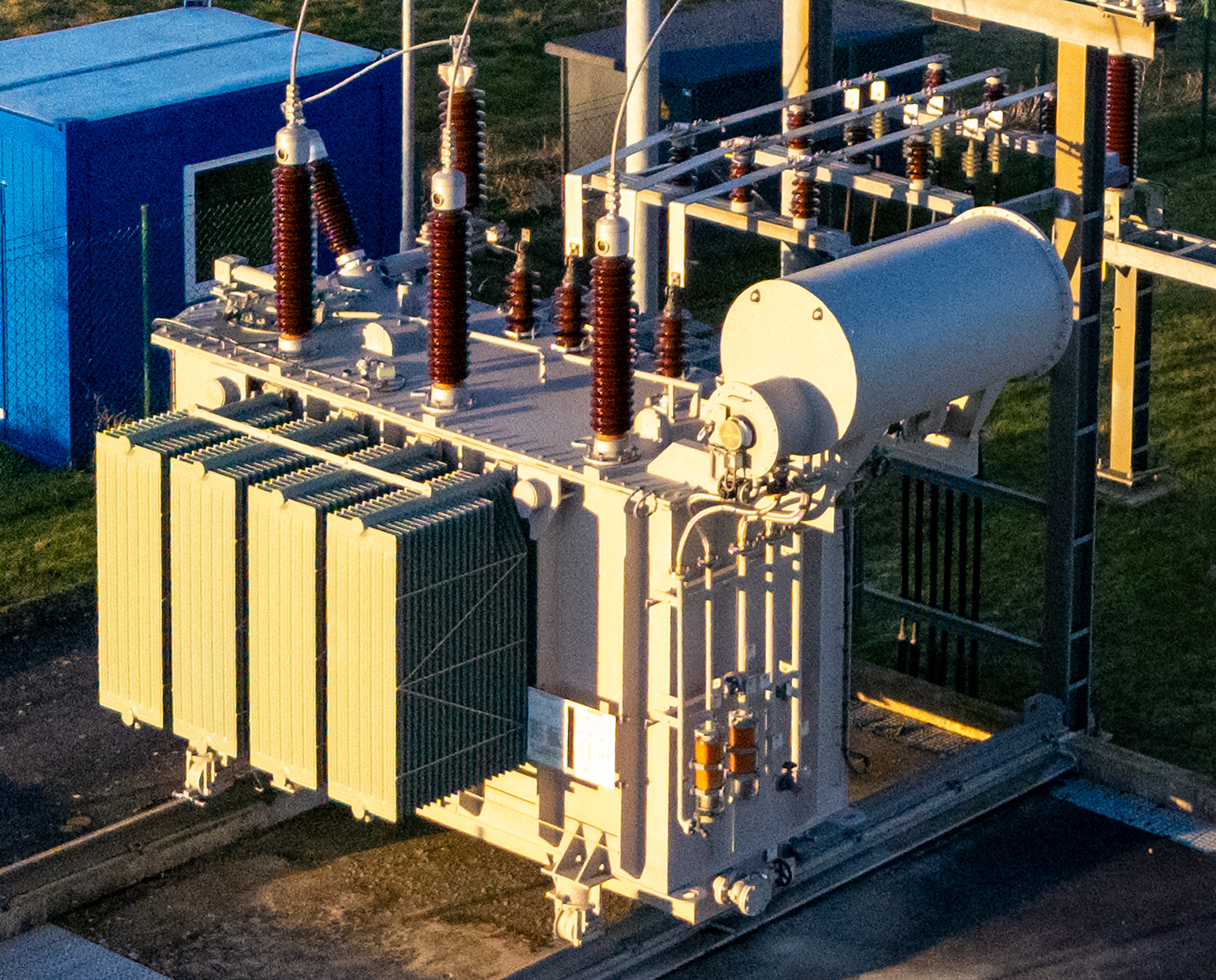

Transformatoren können im Außen- und Innenbereich von Anlagen verbaut sein. Zusätzlich können Transformatoren im Bereich der Mittel- und Niederspannung auch auf Masten betrieben werden (Maststation).
|
|
|
|
Einspeisepunkt Gleichstrom
DC-/Bahn-Einspeisepunkt (Umformer nach Gleichstrom in der Regel aus MV)
Gemäß Beschreibung geht es um die Einspeisung/Wandlung ins DC-Netz
AC-DC (wird auch als Umformer, Gleichrichter-Transformator oder Wechselrichter bezeichnet)
Der englische Ausdruck dazu ist oft auch Inverter.
Symbol [~/=] Ist ein Teilnetz-Controller für DC
|
|
|
|
|
|
Transformator Höchstspannung >= Höchstspannung
Netzebene 1
In Unterwerk
|
|
|
|
|
|
Transformator Höchstspannung > Hochspannung
Netzebene 2
In Unterwerk
Sind Netzebenenbegrenzer = Teilnetz-Controller
|
|
|
|
|
|
Transformator Höchstspannung > Mittelspannung
Netzebene 2
In Kraftwerken oder Unterwerk (Projektanforderung)
Sind Netzebenenbegrenzer = Teilnetz-Controller
|
|
|
|
|
|
Transformator Hochspannung >= Hochspannung
Netzebene 3
In Unterwerk
|
|
|
|
|
|
Transformator Hochspannung > Mittelspannung
Netzebene 4
In Unterwerk
Sind Netzebenenbegrenzer = Teilnetz-Controller
|
|
|
|
|
|
Transformator Mittelspannung >= Mittelspannung
Netzebene 5
In Stationen und auf Masten
|
|
|
|
|
|
Transformator Mittelspannung > Niederspannung
Netzebene 6

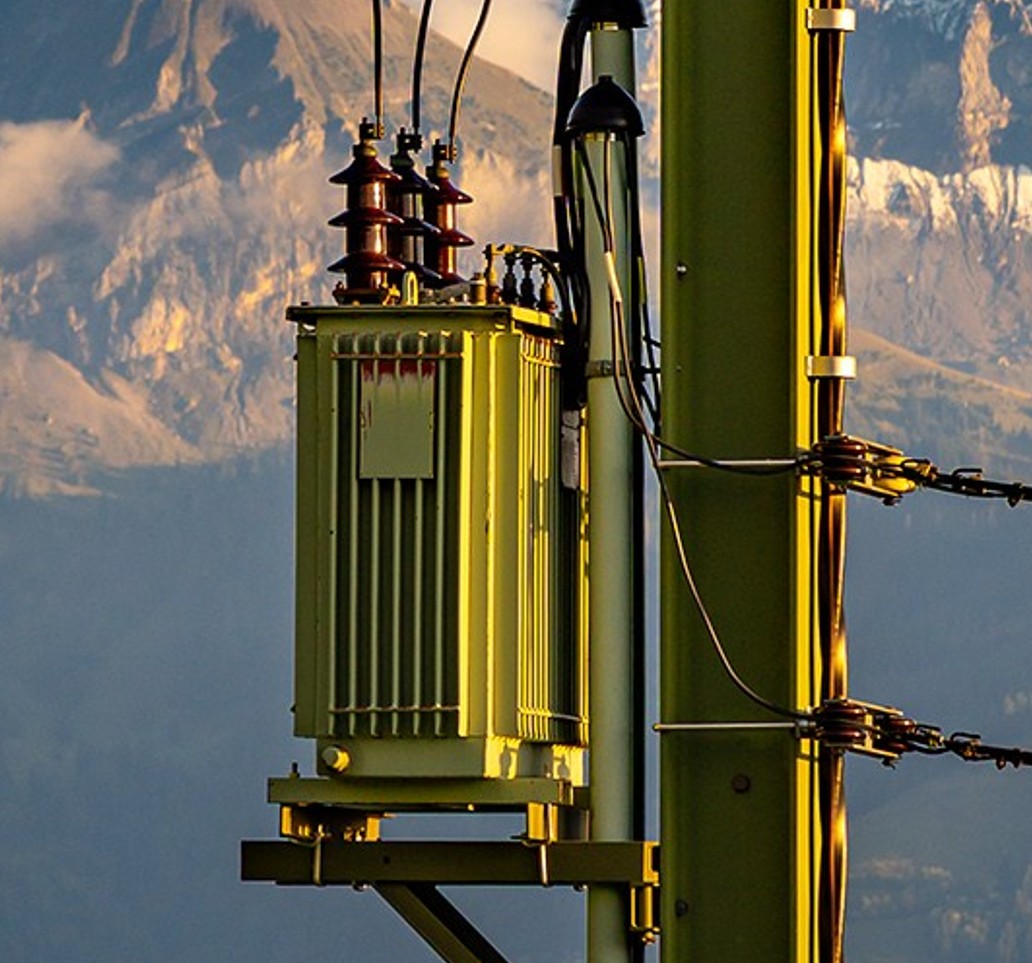

Dieser Transformator kann in ländlichen Gebieten auf auf Masten zu finden sein, die von diesem Punkt aus einzelne oder mehrere Abnehmer versorgen.
Sind Netzebenenbegrenzer = Teilnetz-Controller
|
|
|
|
|
|
Transformator Niederspannung >= Niederspannung
Netzebene 7
Für galvanisch entkoppelte NS-Teilnetze (eher selten)
|
|
