FlowControlDevice sind Schalt- und Sicherungselemente, die zur Schaltung und/oder Schutz im normalen Betrieb eingesetzt werden.  Darunter fallen auch Trennmesser und Sicherungen. Sie können nicht, oder nur bedingt, bei Überlast oder Kurschluss geschaltet werden.

Aus diesem Grund sind sie tendenziell keine Stromkreisbegrenzer (Teilnetz-Controller). Für die Schaltungen bei Fehlern oder bei Netzumschaltungen sind die CircuitControlDevice die wichtigsten Betriebsmittel.

Lasttrennschalter können je nach ihrer Rolle im Netz (Stromkreisbegrenzer oder nicht) als FlowControlDevice oder als CircuitControlDevice erfasst werden.



Dadurch, dass sie in dem Datenmodell keine Stromkreisbegrenzer sein können, sind keine Anschlusspunkte am Schaltelement definiert, die von dem Erfasser eine weitere Aktion bei der Bearbeitung der Netztopologie verlangen würde. Die Anschliessung von Kabel/Kabelleiter an diesen Schaltelementen ist dadurch wesentlich einfacher, als bei den CircuitControlDevices.





Die genauere Typisierung dieses Assettypes erfolgt über das Attribut AssetEntity. Im Modell sind folgende Untertypen definiert:

Asset-Typ Detail (AssetEntity)

Beschreibung

Symbol / Bild

Lasttrennschalter, kurz Lasttrenner 1

(on-load isolation switch)

Der Lasttrennschalter vereint die Eigenschaften eines Lastschalters und eines Trennschalters:

- Die elektrische Betriebsmittel lassen sich auch unter Last sicher ein- und ausschalten.

- Im geöffneten (abgeschalteten) Zustand haben diese Schalter die erforderliche sichtbare Trennstrecke. Dazu sind Lasttrennschalter an den Kontakten mit einer Lichtbogen-Löscheinrichtung ausgestattet.

Deswegen werden  sie anstelle von Trennschaltern zur Erhöhung der Sicherheit in Schaltanlagen verwendet. Sie werden überwiegend als Haupt- und Übergabeschalter in kleinen Mittelspannungsanlagen eingesetzt. Des weiteren werden sie eingesetzt, um unbelastete und belastete Transformatoren, Kabel und Freileitungen und Blindstrom-Kompensations-Kondensatoren zu schalten. In Niederspannungsnetzen werden Lasttrennschalter zur Unterbrechung von Hauptstromkreisen im Bereich der Hauptverteilung eingesetzt.

UN_ELEDevice_FlowControlDevice_LastTrennSchaltersymbol

Lasttrennschalter mit Sicherung 1

(on-load isolation fuse switch)

Der Lasttrennschalter wird mit einer Sicherung kombiniert, um in Netzen mit höherer Kurzschlussleistung eingesetzt zu werden.

UN_ELEDevice_FlowControlDevice_LastTrennSchaltermitSicherungsymbol

Lastschalter

(Load Switch)

Die übliche Ein- und Ausschaltung von Betriebsmitteln oder Verbrauchern erfordert den Lastschalter. Der Lichtschalter in der Hausinstallation gehört beispielsweise in diese Gruppe. Lastschalter werden eingesetzt, wo keine integrierte Trennfunktion nötig ist.

UN_ELEDevice_CircuitControlDevice_Lastschaltersymbol

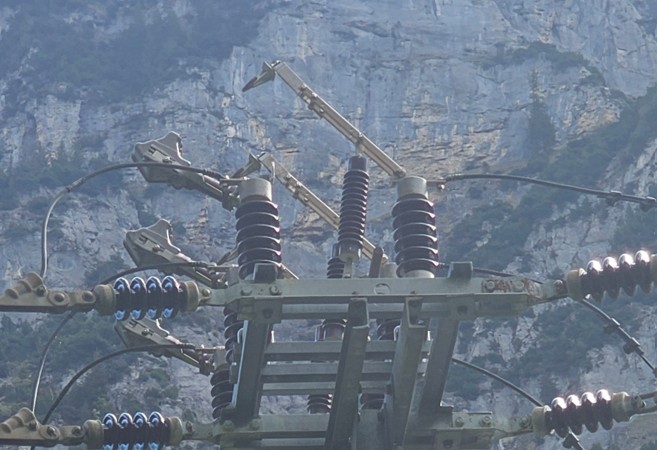

Trennschalter, Leerschalter, Trenner, Sicherheitsschalter

(Disconnector, safety switch load break switch)

Trennschalter dienen zur Vorbereitung einer Leitungsbahn und dürfen nur in nahezu stromlosem Zustand geschaltet werden. Bereits leerlaufende Leitungen stellen für sie wegen der Leitungskapazitäten ein Problem dar. Eine Verriegelung stellt sicher, dass sie nur bei geöffnetem Leistungsschalter betätigt werden.

Trennschalter werden angewendet, um

1.eine sichtbare Trennstrecke zwischen spannungsführenden und freigeschalteten Anlagenteilen herzustellen

2.eine Sammelschiene von Anlagen- und Leitungsabgängen unterbrechungslos zu wechseln.

UN_ELEDevice_FlowControlDevice_Trennschaltersymbol

Lastschalter mit Sicherung

(Load switch with fuse)

Lastschalter, mit einer Sicherung ausserhalb des Lastschalters, was eine einfacherer Überprüfung und Wechsel der Sicherung ermöglicht.

UN_ELEDevice_FlowControlDevice_LastschaltermitSicherungsymbol

Trennschalter mit Sicherung

(Disconnect switch with fuse)

Die primäre Funktion beibt das "Trennen". Die Sicherung wird in einer Halterung ausserhalb des Trennschalters eingesetzt. Dadurch kann sie auch unabhängig vom Schaltzustand des Trennschalters ersetzt werden.

UN_ELEDevice_FlowControlDevice_TrennschaltermitSicherungsymbol

Sicherungslastschalter

(Fuse load switch)

Lastschalter mit integrierter Sicherung. Kann höhere Kurszschlussleistungen bewältigen als der Lastschalter mit Sicherung

UN_ELEDevice_FlowControlDevice_SicherungLastschaltersymbol

Sicherungstrennschalter

(Fuse disctonnect switch, Fuse Disonnector)

Eine Sicherung ist integraler Bestandteil des Trennschalters. Die kompaktere Bauweise macht es interessant für kleinere Anlagen.

Sicherungstrennschalter bieten eine zuverlässige Möglichkeit, den Strom bei Bedarf abzuschalten, und bieten zudem Überstrom- und Kurzschlussschutz usw. Dies verhindert, dass die Verkabelung überhitzt und möglicherweise einen Brand auslöst, und bietet einen gewissen Schutz für das Gerät selbst

UN_ELEDevice_FlowControlDevice_SicherungsTrennschalter

Sicherungslasttrennschalter

(Fuse On-load disconnecting switch)

Lasttrennschalter mit integrierter Sicherung.

UN_ELEDevice_FlowControlDevice_SicherungLasttrennschaltersymbol

IS-Begrenzer (Isolationsüberwachung)

(insulation monitoring limiter)

IS-Begrenzer (Isolationsüberwachung)

Der IS-Begrenzer ermöglicht die verlustfreie Führung eines hohen Betriebsstromes einerseits und die Begrenzung des Kurzschlussstromes andereseits. Wenn sein integrierte Sensor, die hohe Wahrscheinlichkeit eine Kurzschlusses erkennt, begrenzt er diesen Strom, um den normalen Betrieb möglichst lang zu erhalten. Dadurch löst er Kurzschlussprobleme in neuen und erweiterten Anlagen, und reduziert die Kosten von Schaltelementen in Schaltanlagen.

UN_ELEDevice_FlowControlDevice_IS-Begrenzer

Sicherung

(Fuse)

Die Sicherung ist eine Vorrichtung zum Schutz vor Überströmen in Stromkreisen. Sie unterbricht den Stromkreis, wenn der darin fließende Strom einen vorgegebenen Wert überschreitet. Ein einmal ausgelöste Sicherung muss ersetzt werden.

UN_ELEDevice_FlowControlDevice_Sicherungsymbol

Trennmesser

(Neutral Isolator)

Trennmesser bestehen aus massiven Metallteilen, die dazu dienen, Sicherungsschalter in Stromkreistrenner zu verwandeln. Sie werden vor allem eingesetzt, wenn man nur die Trennfunktion (keinen Schutz durch Sicherung) haben will, oder zum Trennen vom Neutralleiter. Sie dienen auch dazu, sowohl Verbindungen als auch Neutralleiter-Verbindungen zu kürzen.

UN_ELEDevice_CircuitControlDevice_TrennmesserUN_ELEDevice_FlowControlDevice_Trennmessersymbol

Erdschalter, Erdungsschalter

(Ground Switch)

Der Erdungsschalter dient dazu, Sicherheit und Schutz in einem elektrischen System zu gewährleisten, indem er einen Leiter, ein Gerät oder ein System mit der Erde verbindet .

UN_ELEDevice_FlowControlDevice_Erdschaltersymbol

1 Lasttrennchalter und Lasttrennschalter mit Sicherung sind Typen, die sowohl beim FlowControlDevice wie beim CircuitControlDevice vorkommen. Spielt ein Lasttrennschalter die Rolle eines Teilnetz-Begrenzer, muss er als CircuitControlDevice erfasst werden.
