Messungsbasierte Intervalle
Das Ziel von messungsbasierten Intervallen ist es, aufgrund von erfassten Messwerten notwendige Maßnahmentermine im Voraus durch VertiGIS FM generieren zu lassen. Hierbei arbeiten Sie mit Grenzmaßen, lassen also Maßnahmen generieren, wenn bestimmte Bereiche über- oder unterschritten wurden.
|
Der Unterschied zu zählerbasierten Intervallen liegt darin, dass sie für Ihre Anlage oder ihr Gerät einen bestimmten Bereich definieren, in dem alles in Ordnung ist. Werden dann Werte erfasst, die außerhalb dieses Bereichs liegen, dann generiert VertiGIS FM eine Maßnahme. Bei zählerbasierten Intervallen haben Sie einen festen Wert der zur Maßnahmengenerierung erreicht werden muss. |
Im ersten Schritt müssen Sie Maße und Grenzmaße erfassen. Sie definieren also, was Sie messen wollen (Maße) und für welche Bereiche die Maßnahmengenerierung greifen soll (Grenzmaße).

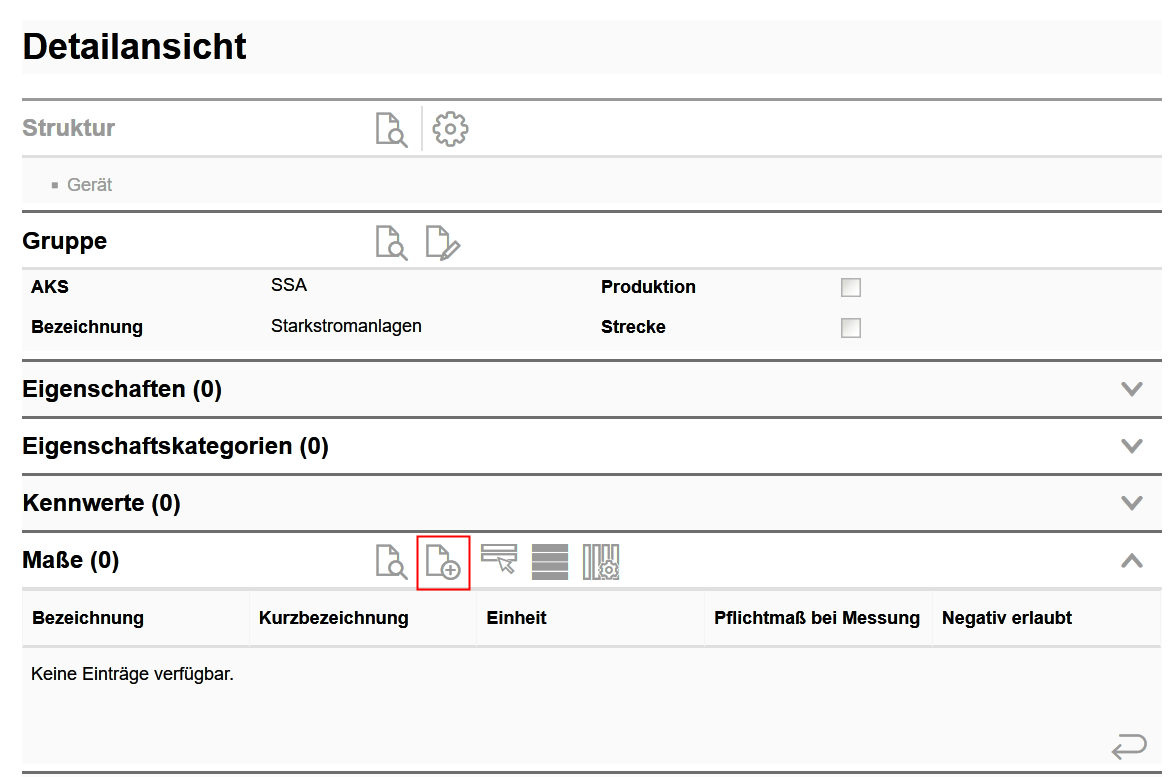

Maße werden immer an jeweiligen Gruppe in der TGA-Struktur erfasst. Gehen Sie also über die Startseite Instandhaltung > Aktionen > TGA-Struktur > Gruppe zur Sektion Maße. Möglicherweise ist diese Sektion ausgeblendet, dann lesen Sie bitte im Kapitel Masken anpassen, wie Sie sich die Sektion Maße und ggf. Grenzmaße einblenden können.

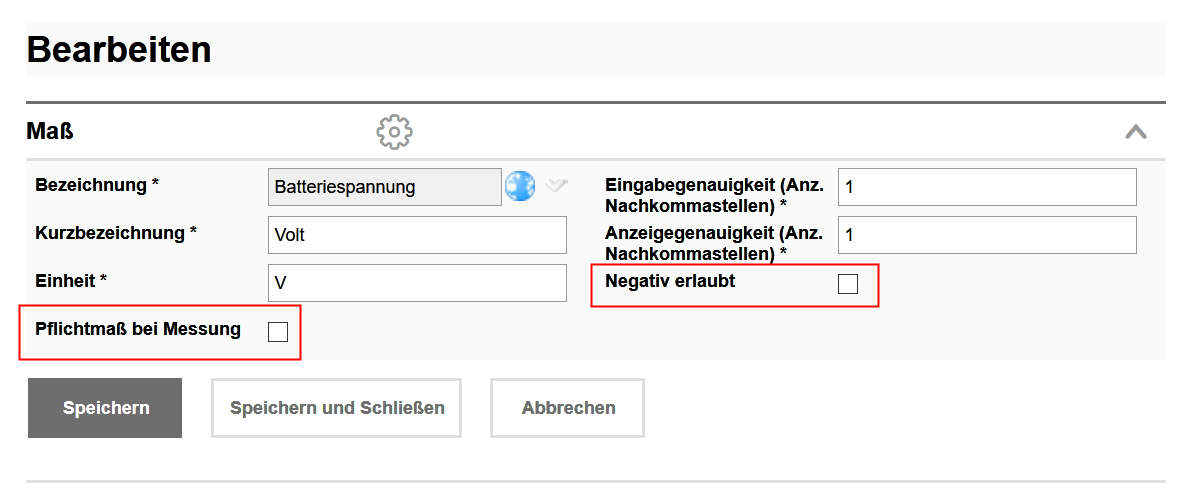

Beim Anlegen von Maßen vergeben Sie eine Bezeichnung, Kurzbezeichnung und eine Einheit für das zu messende Maß. Die Eingabegenauigkeit für die Nachkommastellen gibt an, wieviel Nachkommastellen eingetragen werden müssen und die Anzeigegenauigkeit gibt an, wieviel Nachkommastellen am Messwert angezeigt werden.
Nach dem Speichern und Schließen steht Ihnen das Maß bei der Grenzmaßerfassung zur Verfügung. Zur Erfassung von Grenzmaßtabellen lesen Sie das folgende Kapitel. |
Durch das Erfassen von Grenzmaßtabellen definieren Sie Grenzbereiche, in denen die Anlage oder das Gerät optimal funktioniert. Außerhalb dieser Bereiche soll die Anlage überprüft und ggf. gewartet werden. In VertiGIS FM definieren Sie
Zum Erfassen von Grenzmaßtabellen gehen Sie in der TGA-Struktur an die Gruppe.
Gehen Sie in der Sektion Grenzmaßtabellen an der Gruppe / wahlweise an der Ausführung auf die Schaltfläche Hinzufügen.

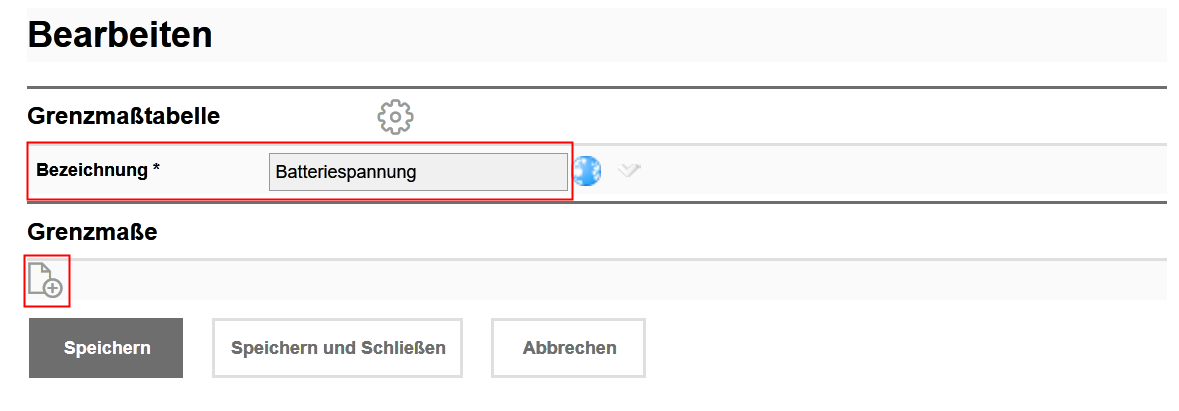

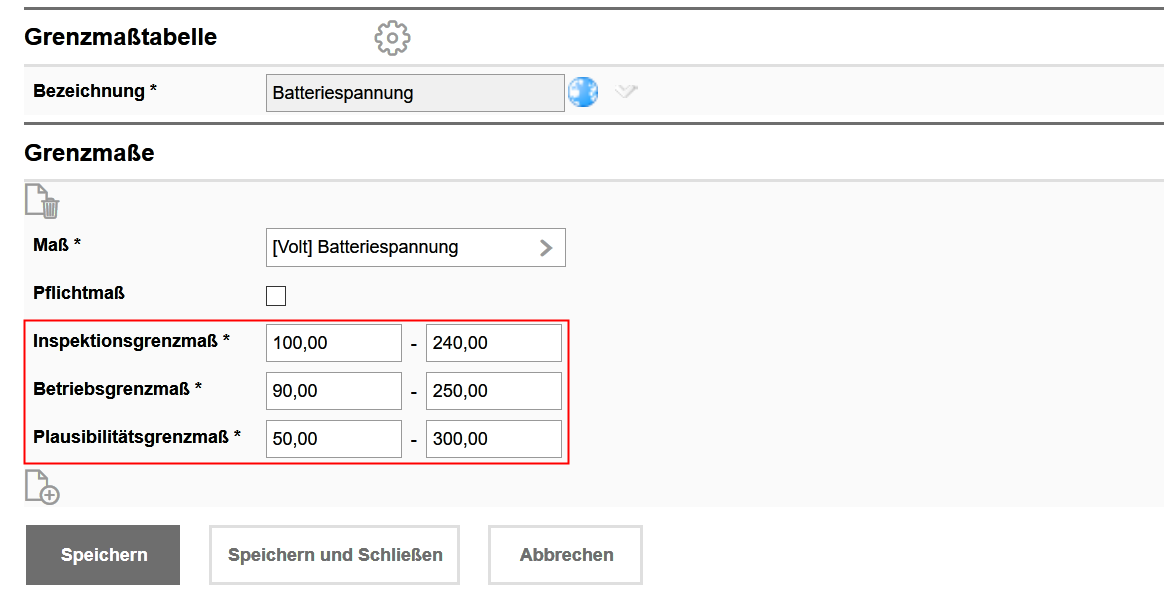

Im ersten Schritt vergeben Sie eine Bezeichnung. An der Sektion Grenzmaße können Sie nun über die Schaltfläche Hinzufügen Grenzmaße definieren. Weisen Sie eines Ihrer vorher an der Gruppe definierten Maße zu, und tragen Sie die Grenzmaße für Inspektion, Betriebsfunktion und Plausibilität ein. Sie können auch weitere Maße hinzufügen. Soll eines ihrer zugefügten Maße ein Pflichtmaß sein (erfordert also bei der Messung zwingen einen Wert) dann aktivieren Sie die Option Pflichtmaß.
Nachdem Sie die Grenzmaßtabellen erfasst, gespeichert und geschlossen haben, stehen die an der Gruppe angelegten Grenzmaße an den Ausführungen zur Verfügung. Haben Sie an der Ausführung die Grenzmaße erfasst, können Sie direkt mit der Erfassung von Wartungsstrategien fortfahren. |

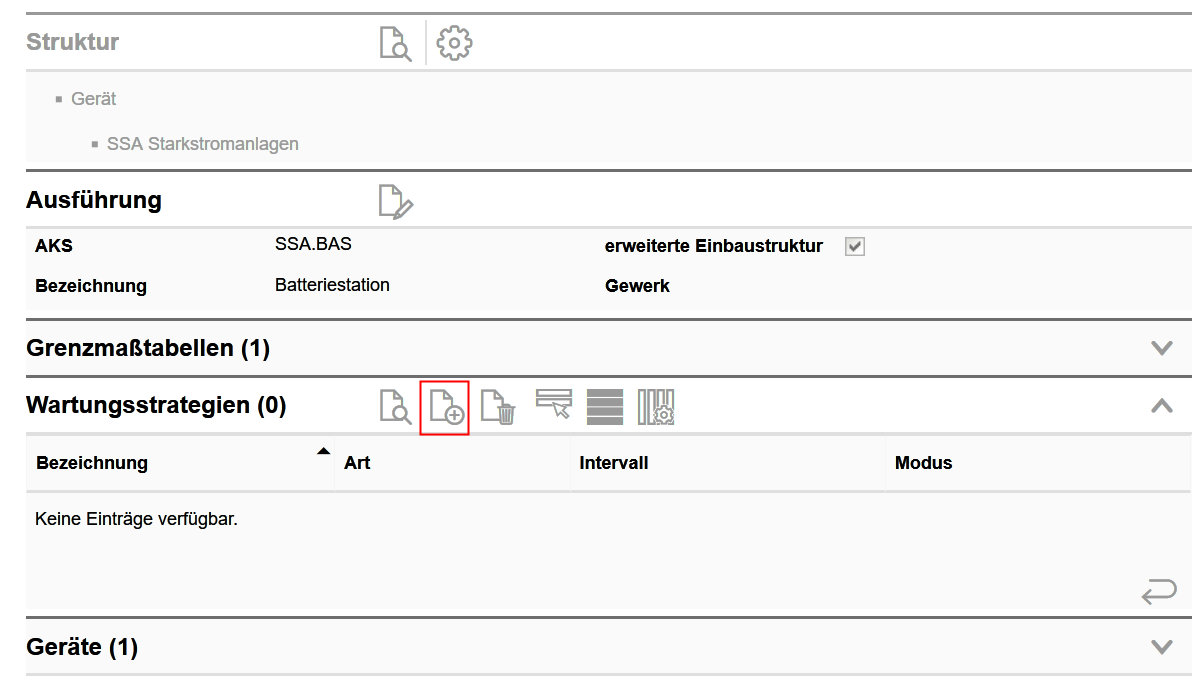

Das Anlegen von messungsbasierten Intervallen erfolgt an der Sektion Intervalle unterhalb der Wartungsstrategie. Die Grundlagen zu Wartungsstrategien lesen Sie bitte im Kapitel Wartungsstrategien nach. An der Ausführung (in der TGA-Struktur) gehen Sie in die Sektion Wartungsstrategie und legen eine neue Strategie an.

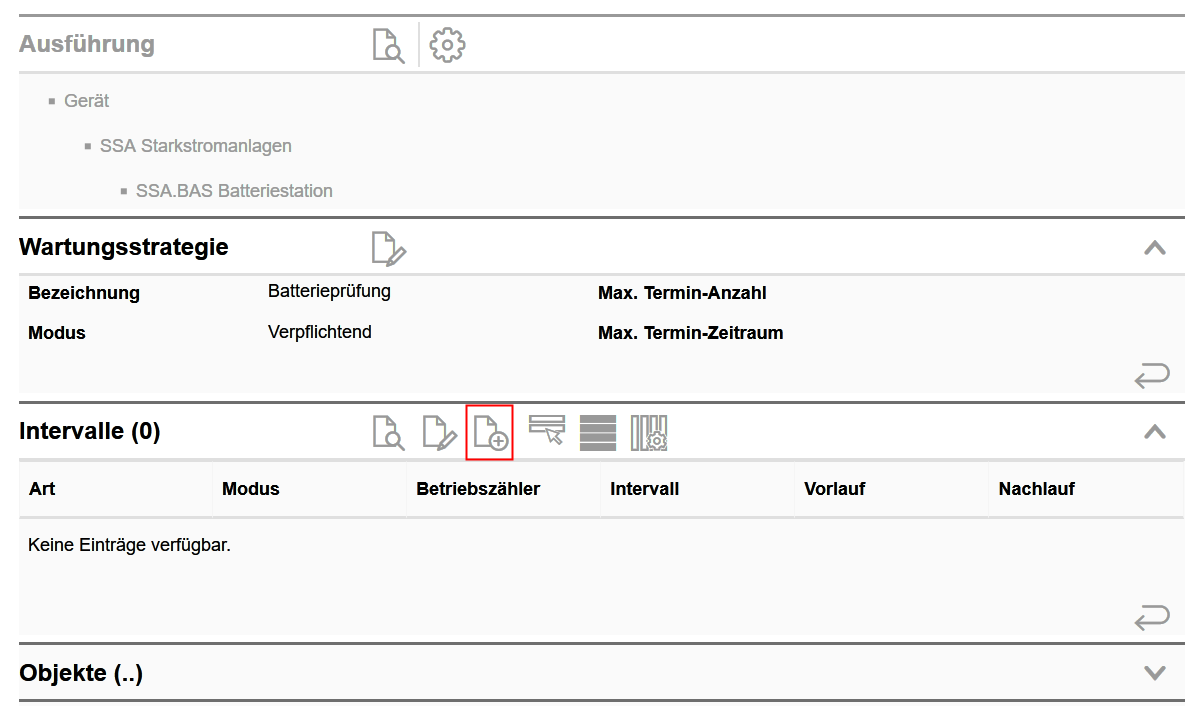

Nach dem Anlegen der Strategie gehen Sie in die Sektion Intervall. Um ein neues Intervall anzulegen, gehen Sie auf die Schaltfläche Hinzufügen.

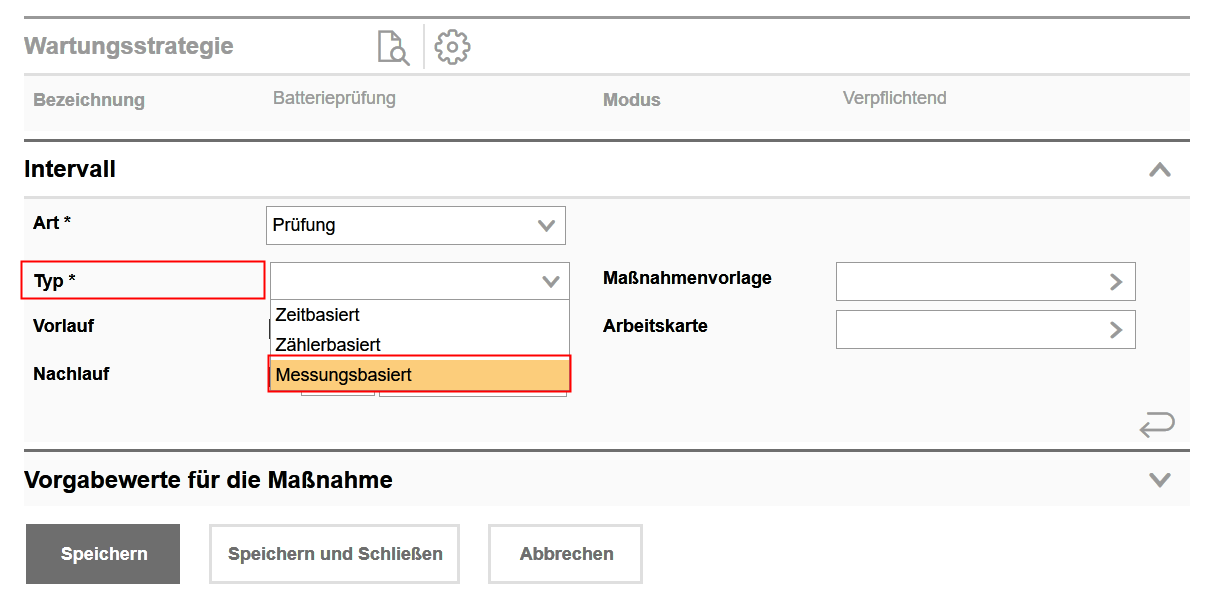

Wählen Sie die Art ihres Intervalls aus dem Katalog aus. Diesen können Sie in der Verwaltung > Katalogverwaltung > Instandhaltung > Maßnahmenart anpassen. Beim Typ müssen sie nun Messungsbasiert wählen, um auf Ihre Maße und Grenzmaße zurückzugreifen.

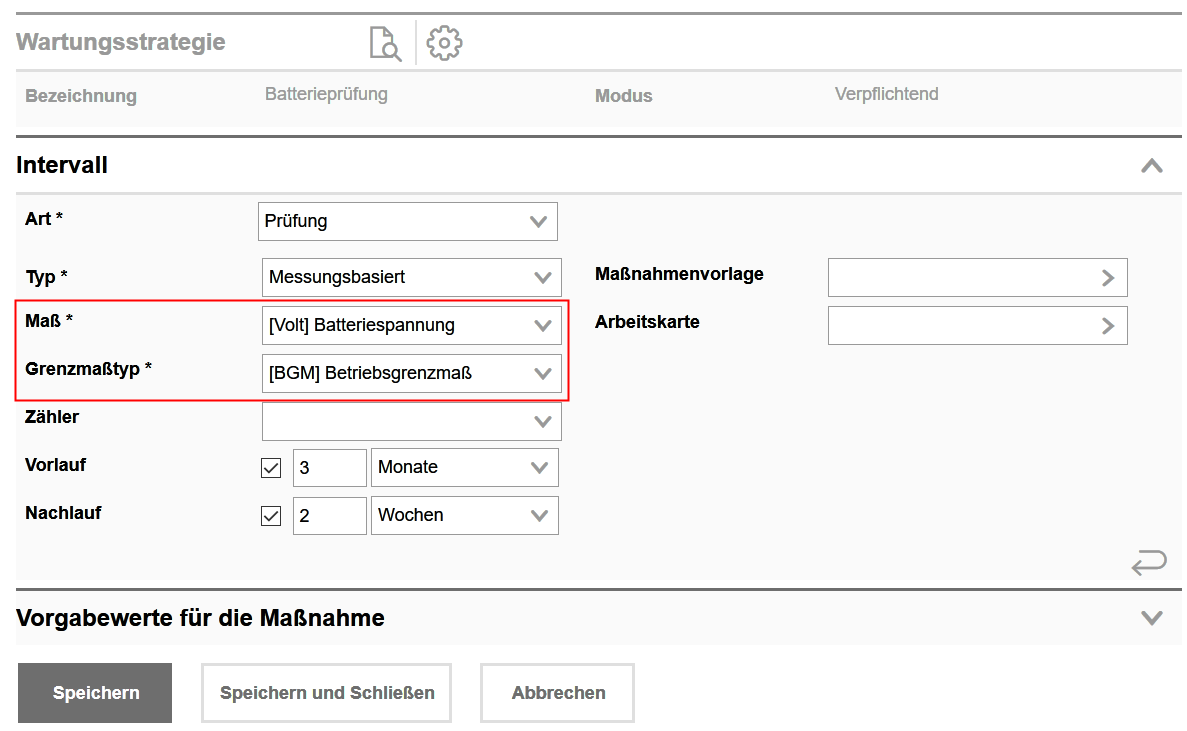

Nachdem Sie Messungsbasiert gewählt haben, lädt die Maske neu und die Felder Maß und Grenzmaß erscheinen. Wählen Sie nun das Maß aus, welches Sie am Gerät messen möchten und definieren Sie das Grenzmaß, welches zur Maßnahmengenerierung herangezogen werden soll.
Sie können noch Vorlauf-und Nachlaufzeiten eintragen, in welchen Bereichen die Maßnahmen durchgeführt werden sollen. Speichern und Schließen Sie Ihre Angaben. Am Gerät steht Ihnen nun eine Sektion Messwerte zur Verfügung.
|

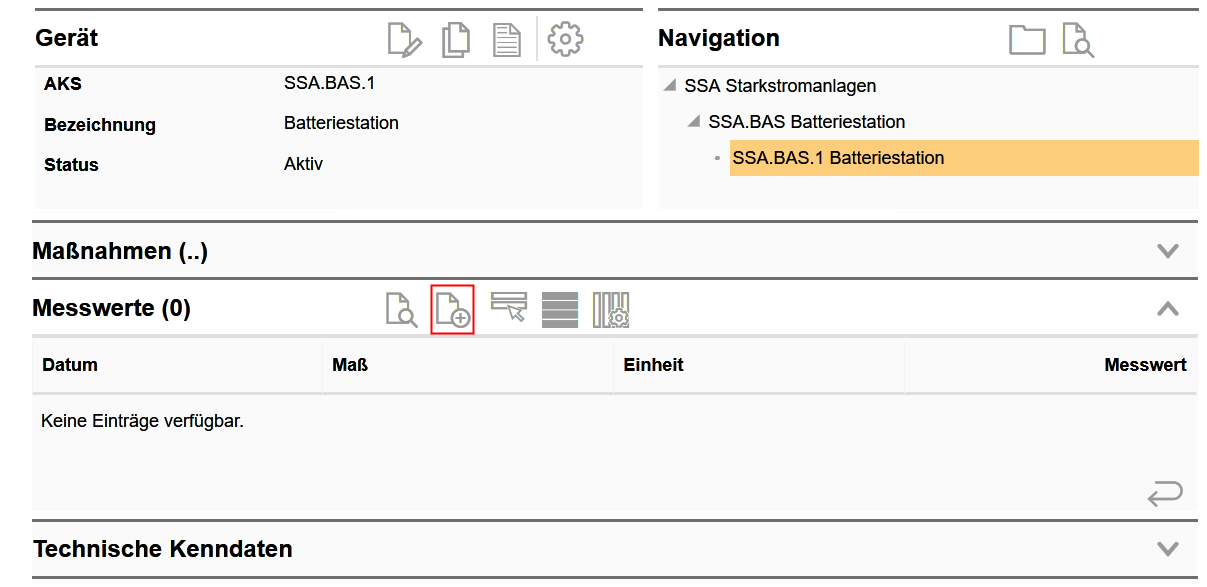

Auf Grundlage der Messwerte werden die Maßnahmentermine generiert, je nachdem wie dringend die Überprüfung ist, also wann voraussichtlich der kritische Werte erreicht sein wird (Grenzmaße). Das Anlegen von Messwerten erfolgt in der Sektion Messwerte am Gerät. Es ist möglich, dass diese Sektion im Standard ausgeblendet ist.

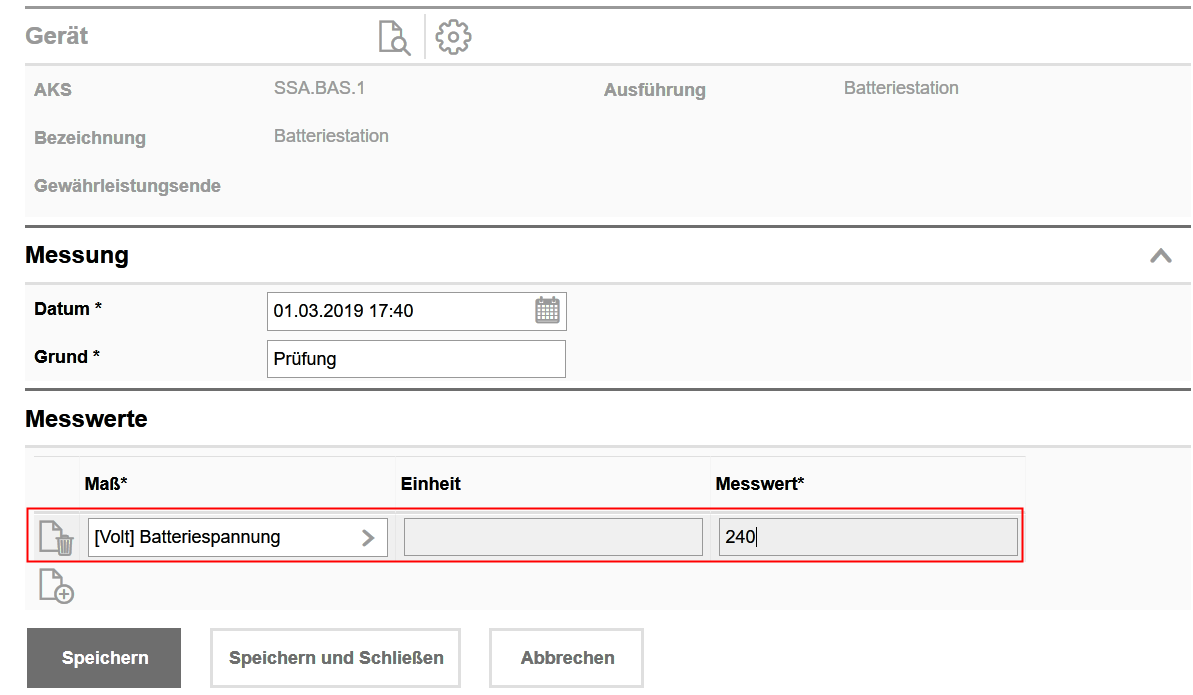

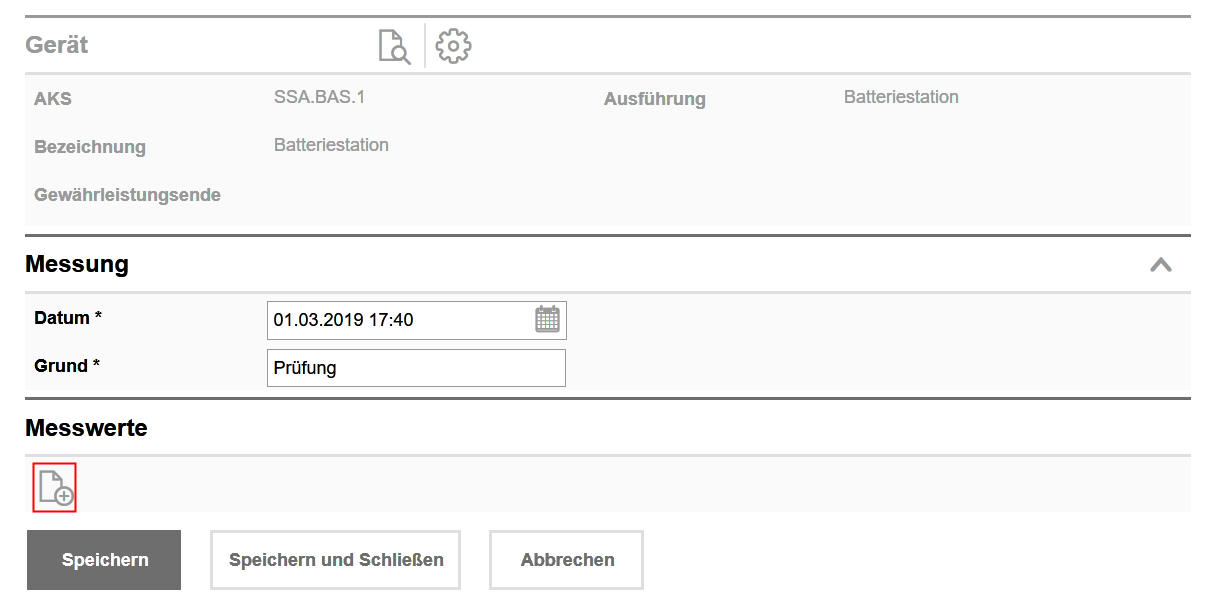

Gehen Sie auf die Schaltfläche Hinzufügen, um neue Messwerte zu erfassen. Im ersten Schritt tragen Sie das Datum der Messung ein. Es ist immer das tagaktuelle Datum vorausgefüllt. Tragen Sie den Grund der Messung ein.
In der Sektion Messwerte gehen Sie nun auf die Schaltfläche Hinzufügen. Wählen Sie das Maß, welches Sie messen möchten.

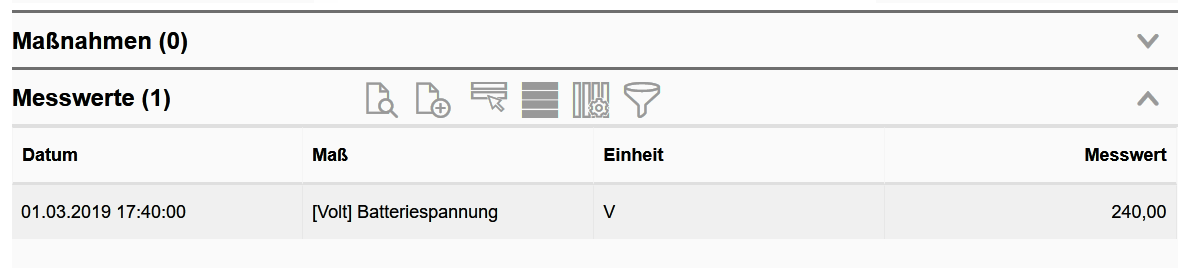

Nach dem Speichern und Schließen sehen Sie den erfassten Messwerte in der Sektion Messwerte.
Erfassen Sie nun Werte die außerhalb des Grenzmaßes liegen, so wird eine Maßnahme generiert.
Am oberen Beispiel können Sie nun die Maßnahmengenerierung auf Grundlage der Messwerte erkennen.
Beispiel Es wurden am 01.03. und am 09.03. Messwerte erfasst. VertiGIS FM errechnet nun, dass das Betriebsgrenzmaß (BGM max = 250 V) voraussichtlich am 17.03. erreicht sein wird und generiert für diesen Tag eine Maßnahme zur Prüfung. Werden im Folgenden Werte eingetragen, die sich wieder innerhalb des Betriebsgrenzmaßes bewegen, so verschiebt sich der Termin der Maßnahme. Der Termin ist nicht statisch, sondern passt sich entsprechend der Messwerte an. |
