Déversoir (déversoir latéral / déversoir à saut)

Un déversoir est un élément constitutif des ouvrages de décharge* et des canaux, destiné à diriger les eaux usées dans différentes directions. Il permet d’acheminer un débit maximal vers la station d’épuration (ou une autre installation de traitement des eaux usées), tandis que les volumes excédentaires (par exemple lors de fortes pluies) sont évacués par-dessus un seuil ou un déversoir vers un milieu récepteur, c’est-à-dire un cours d’eau ou un plan d’eau.

Un déversoir latéral est un déversoir dans lequel un seuil est aménagé parallèlement au sens d’écoulement. Un déversoir à saut est un déversoir comportant une ouverture dans le fond.

Cet objet est saisi comme objet ponctuel (Device > Overflow) afin de garantir les connexions topologiques nécessaires aux calculs hydrauliques. Avec ce type d’actif sous forme de StationEquipmentLine, il est également possible de représenter avec davantage de précision sa position, sa longueur et son orientation au moyen d’un objet linéaire.

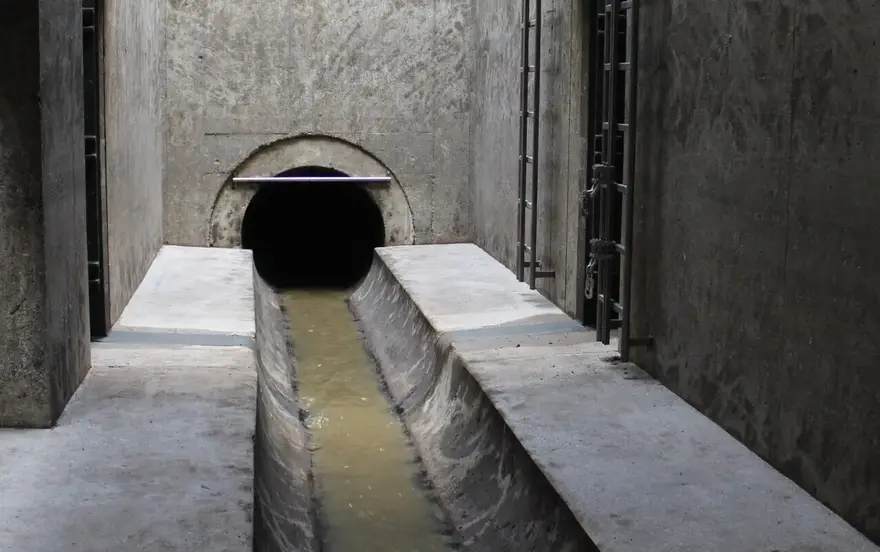

Éléments constructifs linéaires situés dans un regard ou un ouvrage, sans incidence hydraulique et, par conséquent, non pris en compte dans les calculs hydrauliques (ressaut ou banquette, cunette, échangeur thermique).

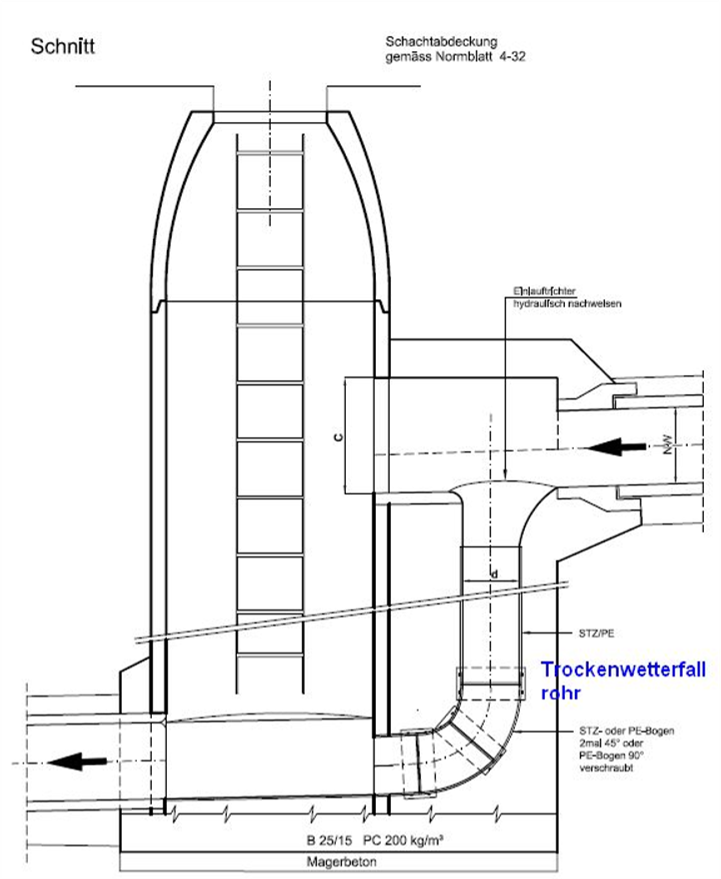

Descente de temps sec, col de cygne

Conduite de chute installée dans un regard de chute pour l’évacuation des apports par temps sec et lors de faibles précipitations (source : VSA).

Conduite verticale située au point de raccordement d’un collecteur à un regard. Grâce à cette conduite, les eaux peuvent être acheminées plus efficacement et de manière contrôlée en période de temps sec.

Bien qu’affectée fonctionnellement au regard, elle est considérée, du point de vue hydraulique, comme un élément du collecteur ou du tronçon de conduite. Son altitude supérieure est utilisée comme cote d’entrée dans le regard pour assurer une modélisation hydraulique correcte.

Ce type d’actif permet de représenter la géométrie linéaire verticale de la descente pour une visualisation en 3D. Pour les calculs hydrauliques, la saisie de cette géométrie n’est pas obligatoire ; la descente peut alors être enregistrée comme objet non spatial DownpipeEdge.

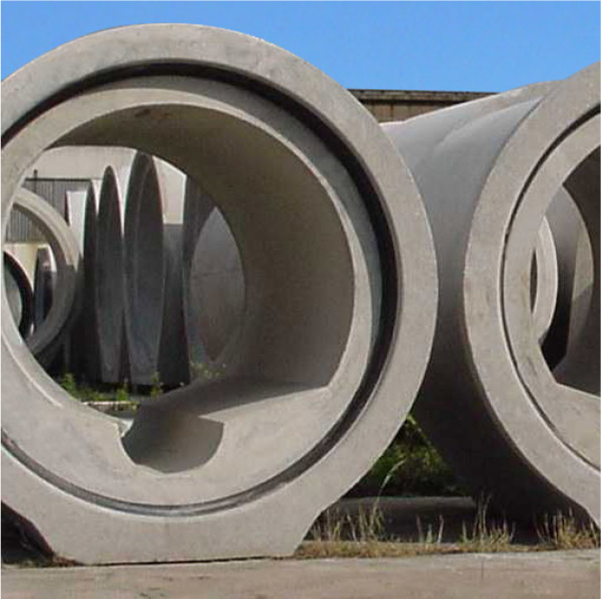

Cunette de temps sec

Réduction constructive de la section du collecteur destinée à augmenter la vitesse d’écoulement des eaux en période de temps sec (source : VSA).
