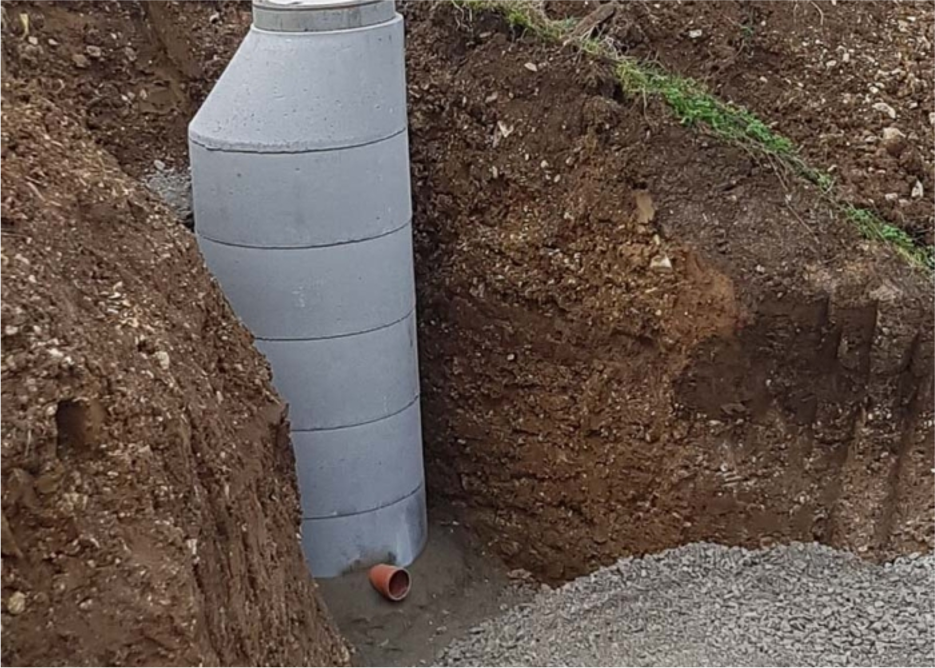

Regard standard pour eaux usées, regard standard comme élément de construction

Regard standard pour eaux usées Caractéristique sous forme de surface (générable à partir des attributs diamètre, forme...)

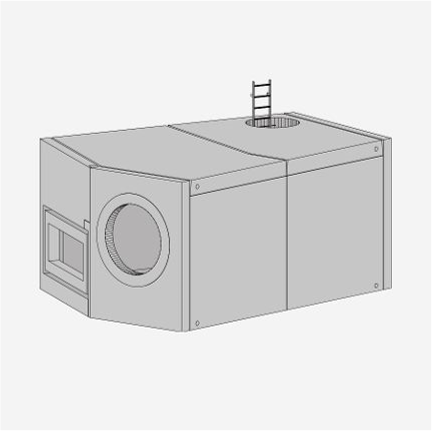

Égouts Ouvrage en tant qu'élément de construction

Surface de l'ouvrage d'égouts saisie manuellement.

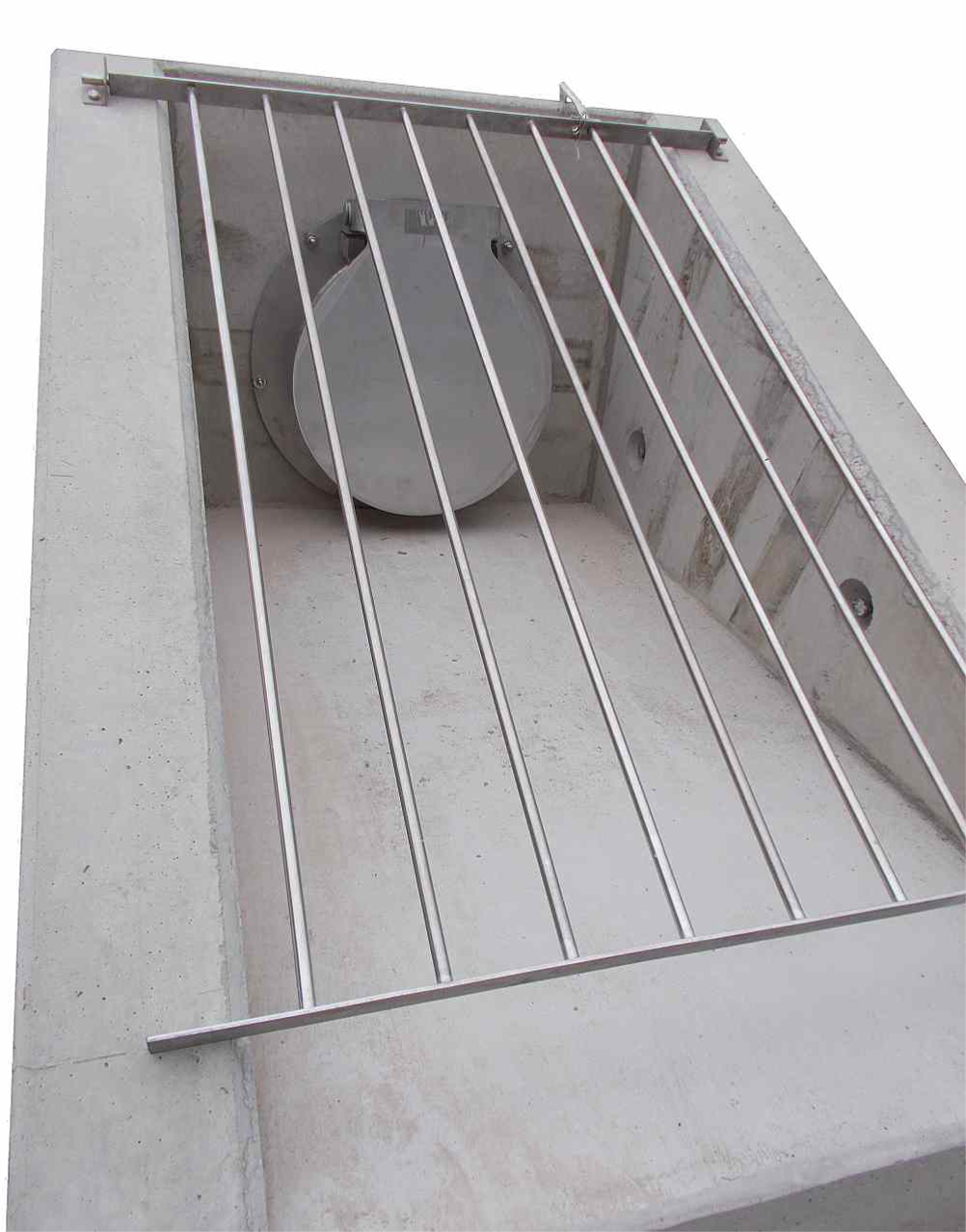

Ouvrage d'entrée d'un collecteur, ouvrage de sortie

Le collecteur est la sortie d'un réseau d'égouts vers un cours d'eau (récepteur).

Tout rejet dans un cours d'eau ne doit pas nécessairement être un ouvrage. Le rejet est enregistré comme StormWaterDeliveryPoint. Si un ouvrage protège ce rejet, il peut être enregistré comme DischargeStructureBoundary.

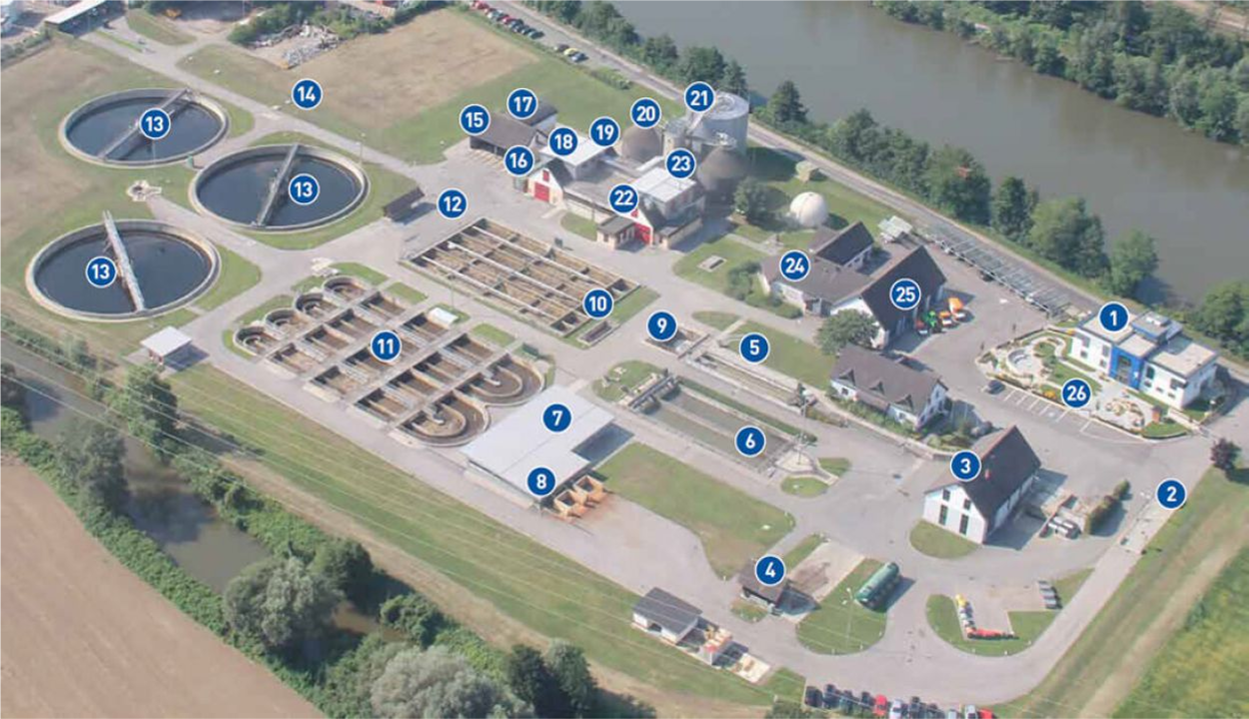

Surface d'une station d'épuration des eaux usées (STEP)

Surface délimitée par l'ensemble d'une station d'épuration des eaux usées avec tous ses bassins et bâtiments.

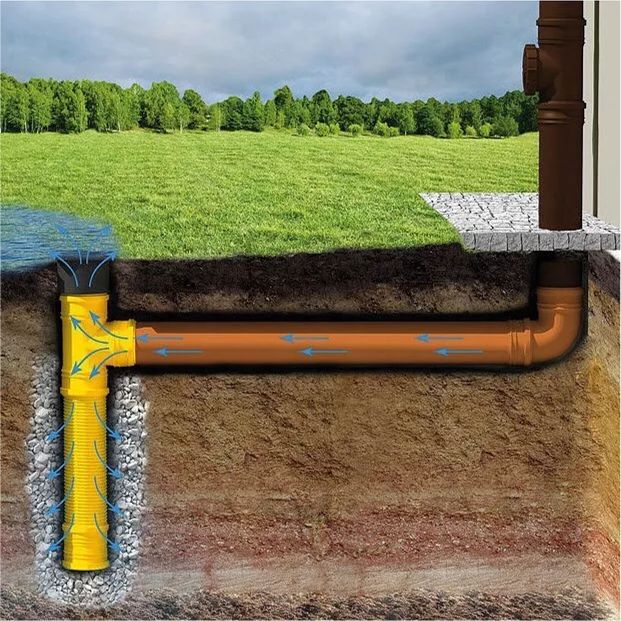

Surface d'infiltration de l'installation d'infiltration

Introduction d'eaux usées propres et d'eaux usées peu polluées issues des précipitations dans le sol (définition selon la directive VSA sur l'évacuation des eaux pluviales 2002). Les installations d'infiltration sont l'extension constructive située derrière le point de livraison d'infiltration : puits d'infiltration, construction qui soutient ou protège l'entrée dans un corps de rétention.

L'installation peut être associée à un corps de rétention (RetentionZone) (containment association).

Point d'alimentation Extension

Pour la surface des points d'alimentation (puits, bâtiments spéciaux ou zones raccordées au réseau d'égouts)

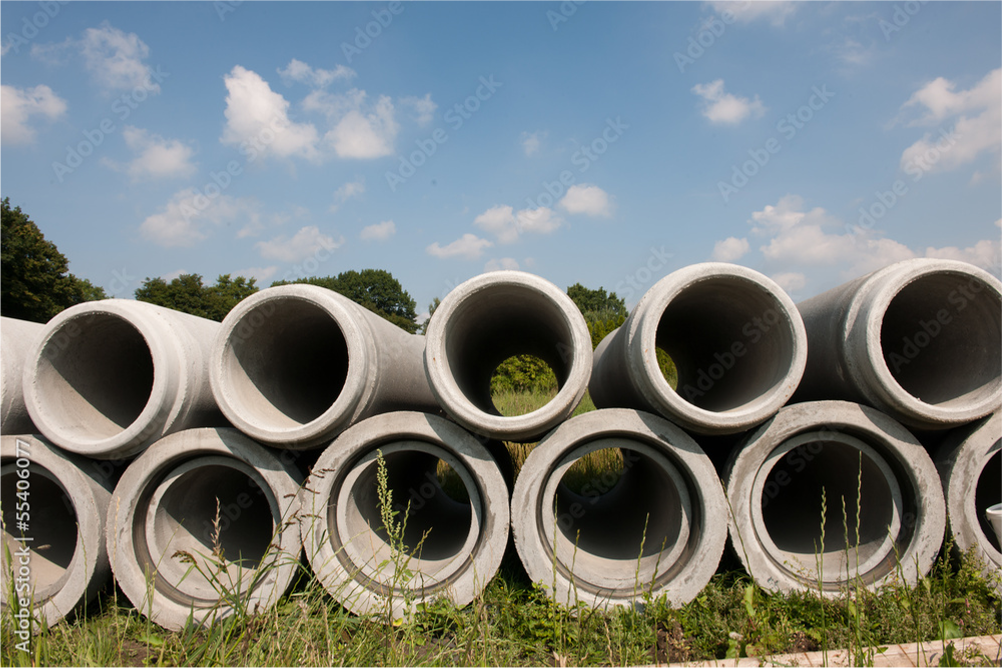

Canal

Canalisation ouverte ou fermée servant à évacuer les eaux usées entre deux ouvrages d'assainissement. Canalisations d'égouts du point de vue de la construction.

L'objet Surface est facultatif pour le canal (StructureEdgeObject SewerDuct). Si, lors de la symbolisation sur la carte, l'extension du canal n'est pas représentée de manière satisfaisante par l'épaisseur du trait (GravityLine, PressureLine), cette surface permet de représenter l'extension spécifique du canal.
