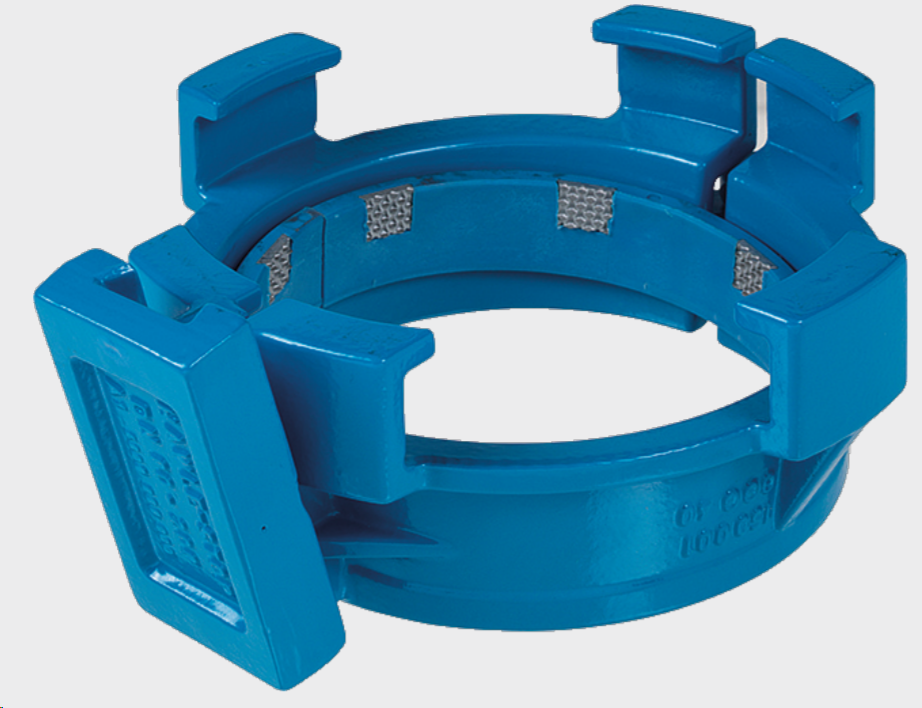

Dispositif anti-poussée

Un ancrage anti-poussée est un assemblage à manchon à transmission de force longitudinale. L'ancrage anti-poussée reprend les forces de poussée, de traction et de compression agissant axialement sur la canalisation. Il existe des versions à emboîtement extérieur et intérieur. On les trouve généralement chez les fabricants dans la catégorie des pièces de forme.

Utilisé uniquement dans l'eau et le gaz.

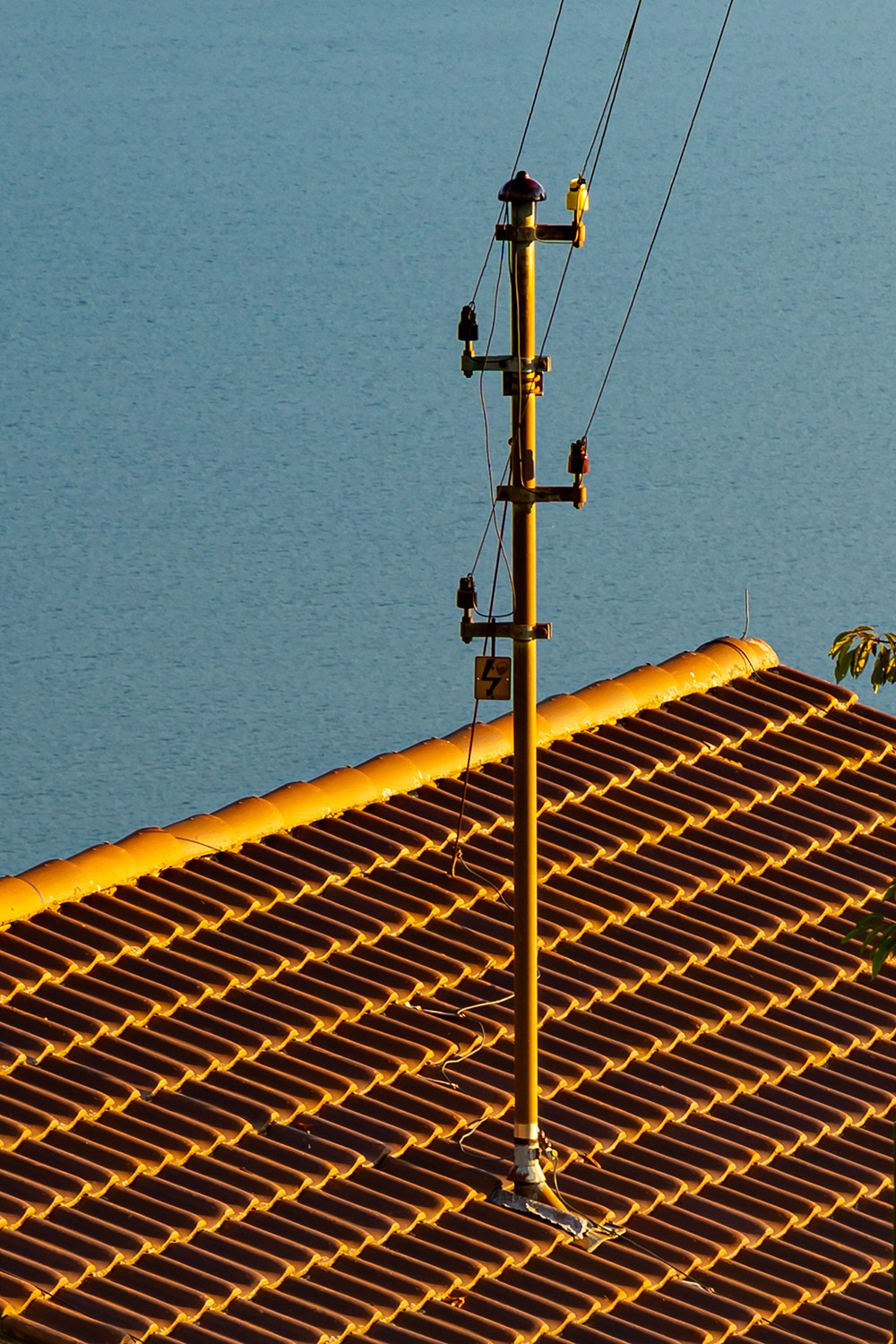

Potelet de toiture

Sur les toits, de petits mâts sont montés pour servir de supports de ligne aérienne. Ceux-ci peuvent non seulement être utilisés pour de l'introduction dans le bâtiment via le potelet de toiture, mais également pour d'autres interconnexions.

Pour la représentation spatiale, la ColumnLine peut être utilisée.

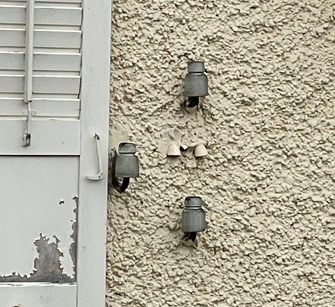

Console

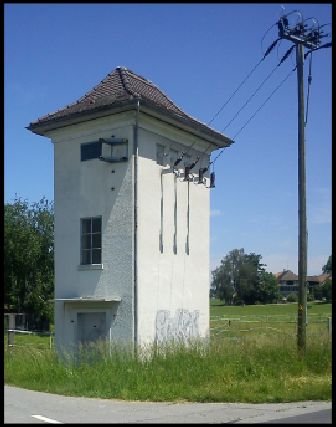

Ceux-ci étaient autrefois utilisés sur les tours de transformateurs (DE) ainsi que sur les façades d'immeubles résidentiels et de bâtiments commerciaux.

Voir aussi Les tours de transformation électrique : une forme architecturale qui n'est plus construite | Baublatt

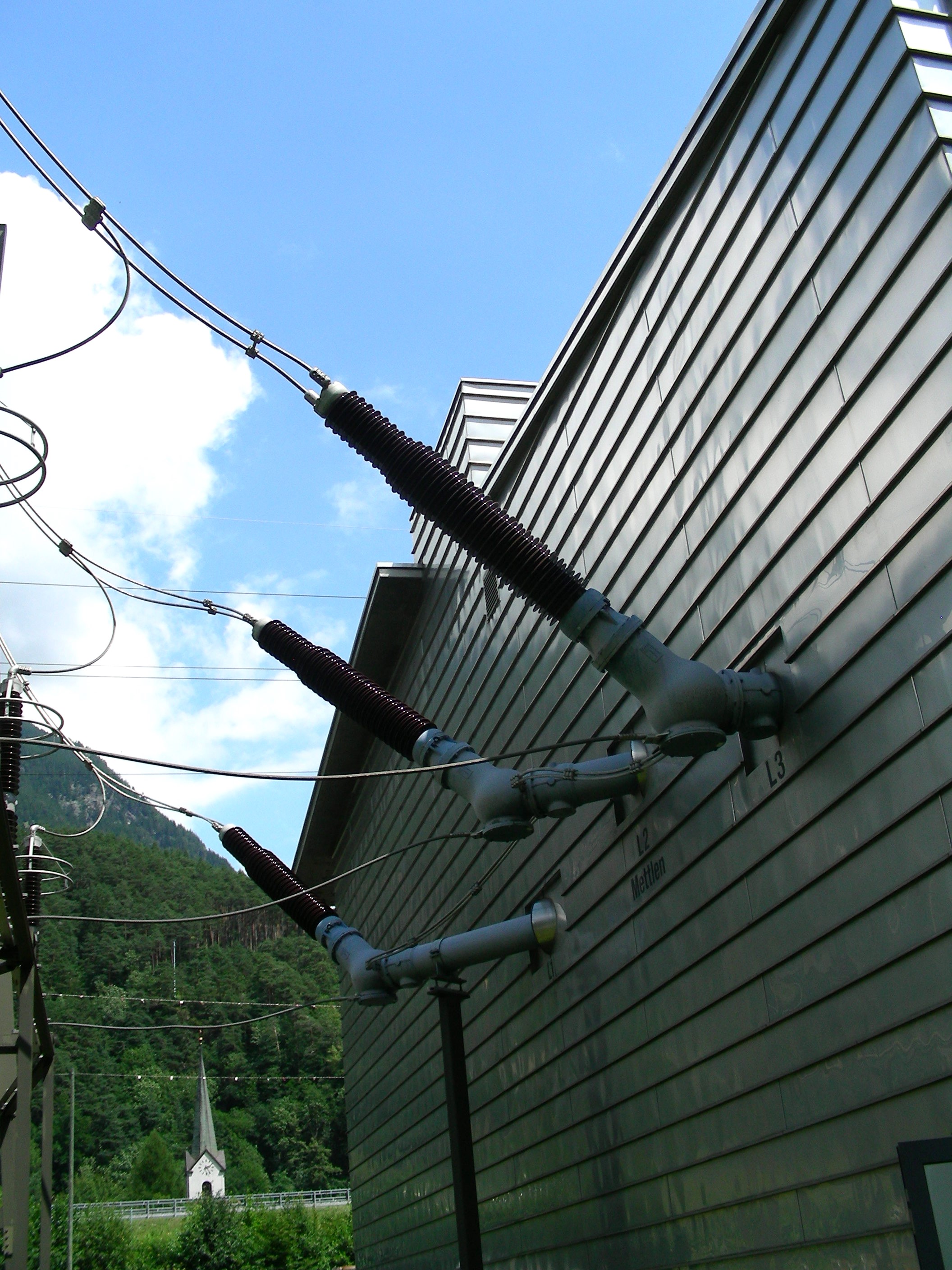

Passage mural / traversée murale

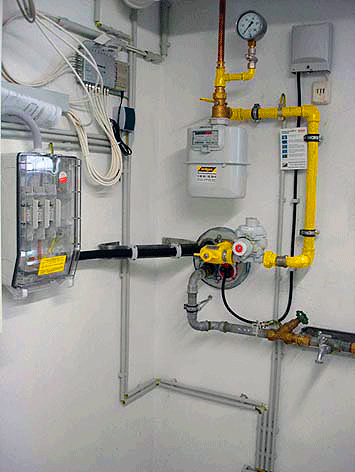

Sert à la pose de tuyaux à l'intérieur des bâtiments. Il a à la fois un effet de soutien et de suspension. Différents fabricants permettent également d'utiliser plusieurs fluides dans la même traversée murale (voir illustration ci-dessous).

Ne sont généralement pas pris en compte dans la zone DACH.

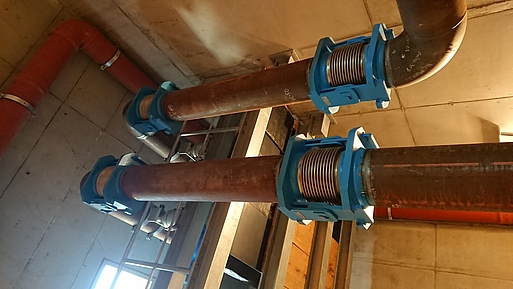

Point fixe / Point d'appui / Point d'ancrage

Dans le domaine du chauffage à distance, les points d'appui sont importants pour le calcul des dilatations en lien avec les influences thermiques. Un point fixe est un endroit du réseau où aucun mouvement dû à la dilatation thermique n'est possible. Un point fixe naturel se forme là où les forces de frottement du sol empêchent le mouvement de la conduite. Un point fixe peut également être créé par l'installation d'un appui fixe. Différents types d'appuis sont utilisés :

•Les appuis guides n'autorisent les mouvements que dans des directions définies

•Les appuis fixes fixent les conduites dans toutes les directions

•Les appuis glissants servent à reprendre les forces de poids et de frottement.

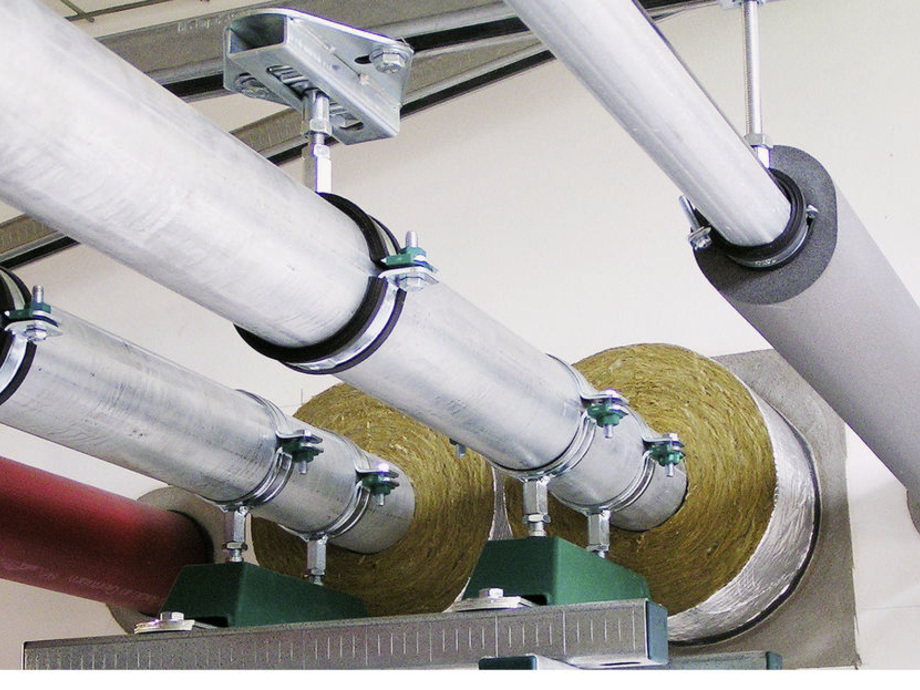

Suspension (en haut de l'image)

Point d'ancrage pour les conduites suspendues (voir support "BrackePoint").

Ne sont généralement pas pris en compte dans la région DACH. Dans certains cas, ces éléments sont pris en compte dans la zone des ponts.

Support (en bas de l'image)

Utilisé pour guider les tuyaux à l'intérieur des structures. Il s'agit des deux éléments qui fixent le tuyau. Il sert à la fois de support et de suspension.

Ne sont généralement pas recensés dans la région DACH. Dans certains cas, ces éléments sont recensés dans la zone des ponts.
