Exemple

Description

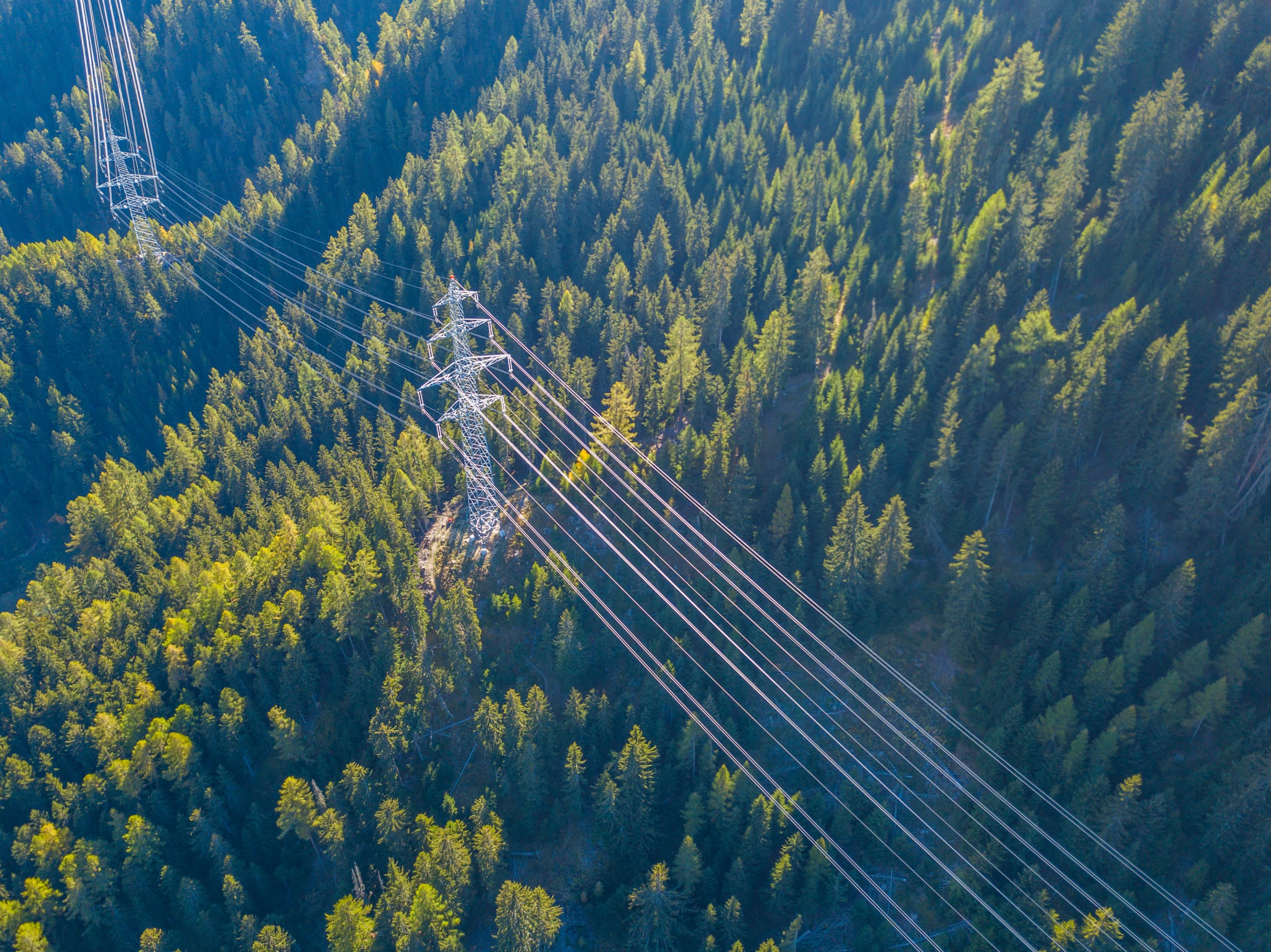

Ligne aérienne

Représente le tracé entre les structures porteuses auxquelles les câbles conducteurs sont ensuite attribués. Le tracé correspond généralement à celui du câble de terre.

Exemple

Description

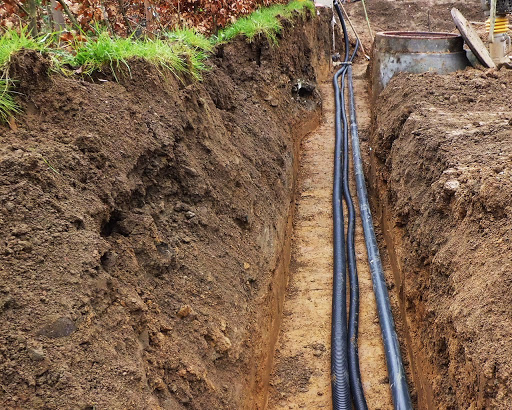

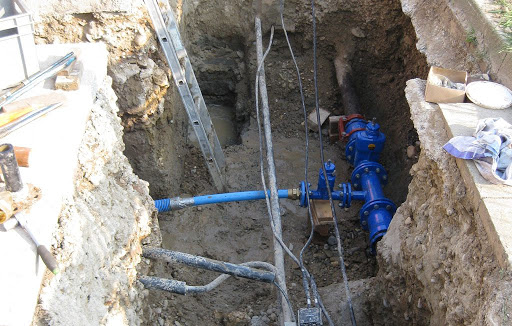

Fossé de canalisation

Les travaux de terrassement (excavation) pour la pose de la ou des canalisations sont appelés « fossé de canalisation » (construction ouverte). Analogie avec la fosse de construction, mais pour les canalisations. Le mode de pose des canalisations n'a ici aucune importance. N'est pas utilisé dans le cas de procédés sans tranchée (par exemple, enfouissement).

Exemple

Description

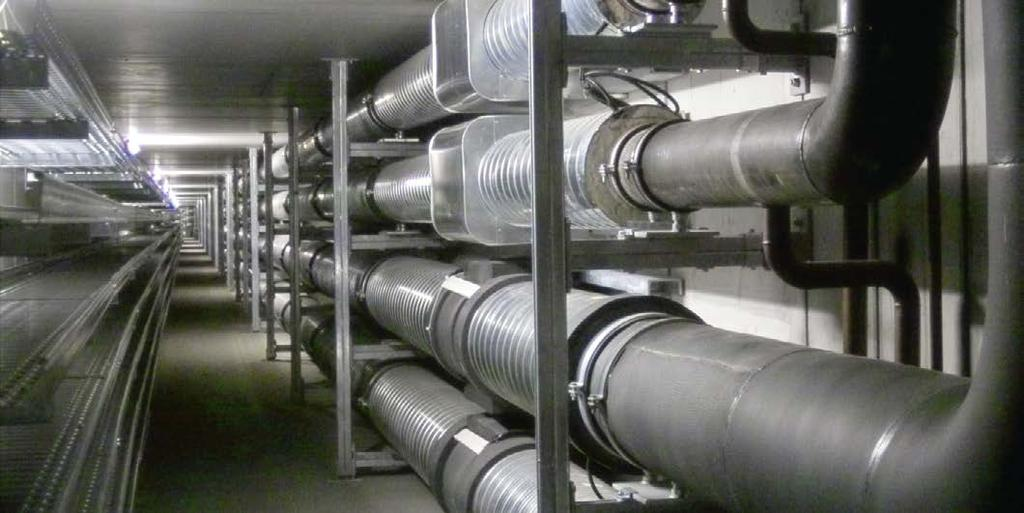

Duc / canal de médias / tronçon de tracé traversant un bâtiment

Canal d'infrastructure, canal de conduites, galerie de conduites, galerie, collecteurs, canaux collecteurs

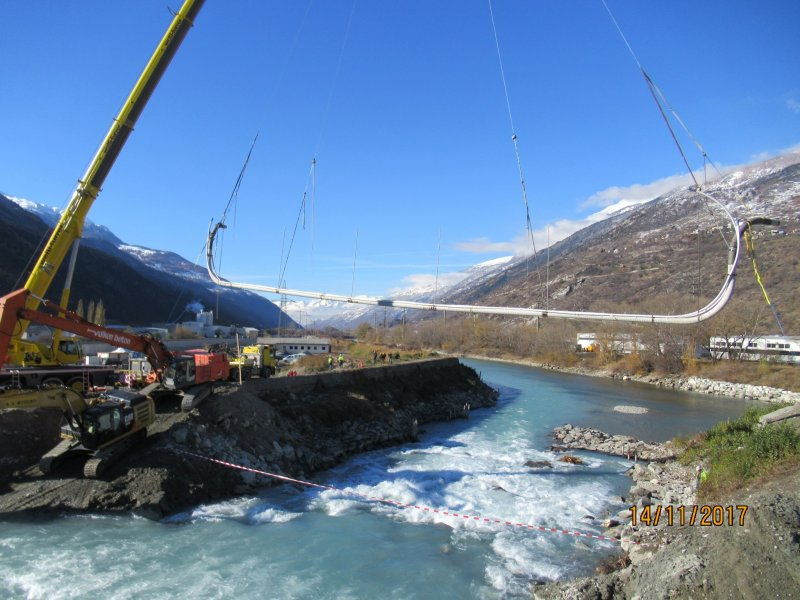

Le siphon est une conduite souterraine que l'on trouve souvent en relation avec des traversées de cours d'eau ou des digues. Les siphons peuvent contenir une ou plusieurs conduites. Dans le domaine du drainage, le siphon est généralement assimilé à un canal.

Le canal de transport est un ouvrage souterrain utilisé par plusieurs fluides pour l'approvisionnement et l'évacuation. Un canal de transport est généralement accessible.

Tronçon de tracé traversant des bâtiments : il ne s'agit pas de conduites internes, mais de conduites d'approvisionnement et d'évacuation à caractère public qui traversent des bâtiments et sont accessibles.

Exemple

Description

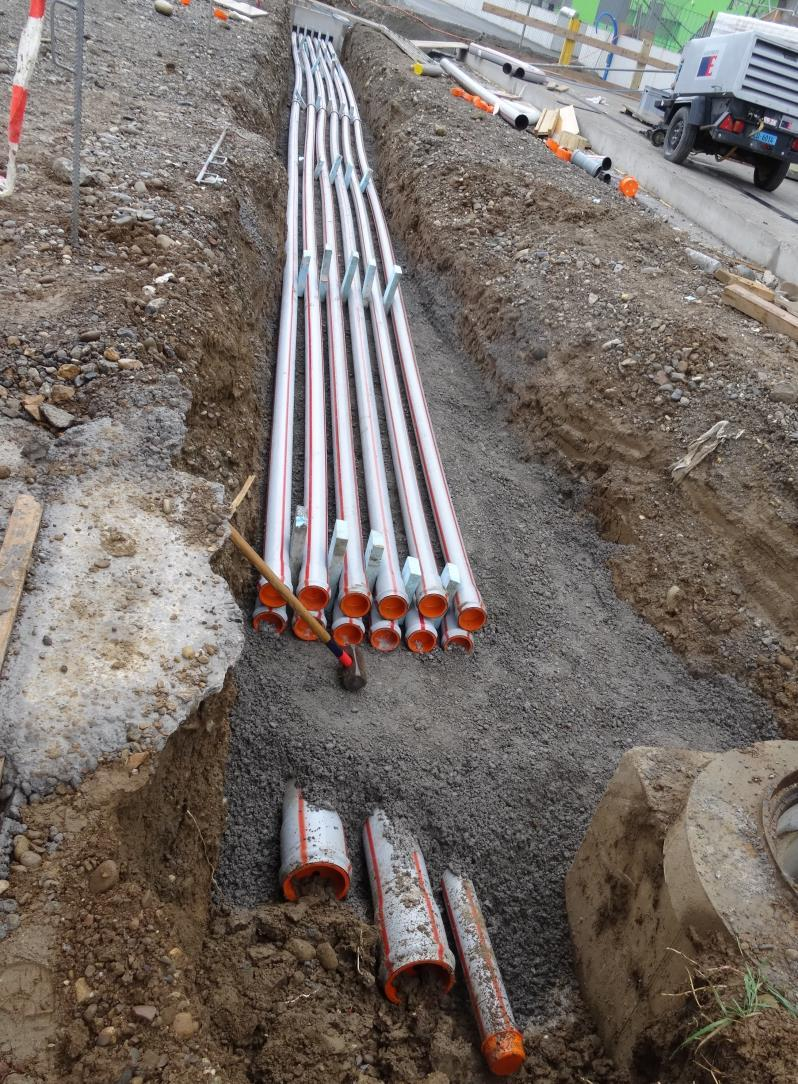

Section de tracé

Faisceau de tubes, bloc de tubes

La section de tracé est une zone homogène qui reste identique du début à la fin. Elle est également appelée faisceau de tubes ou bloc de tubes.

Exemple

Description

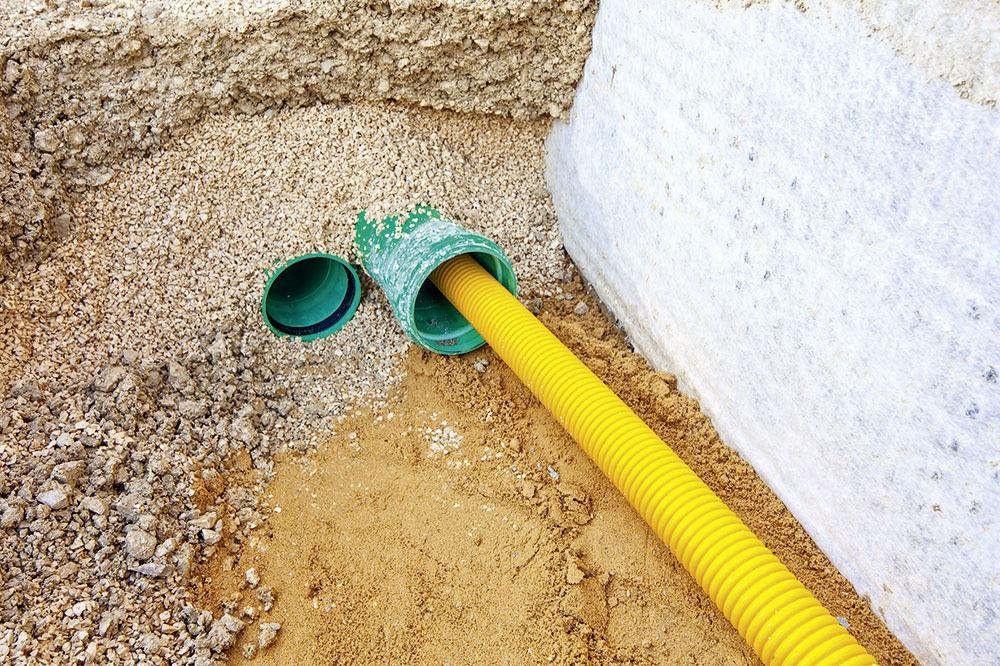

Tube de protection

Tube de protection de câble, section de tube

Les tubes de protection servent principalement à protéger contre les influences extérieures (mécaniques et humidité). En même temps, les tubes vides permettent de créer une capacité pour une extension ultérieure sans nouveaux travaux de terrassement.

Outre les tubes de protection, il existe d'autres profilés (historiques) et modes de construction.

Le tube de protection lui-même peut également être posé dans un tube de protection (souvent dans le domaine de l'électricité et des télécommunications).

Voir Horlacher & Helbig, 2018 S. 339ff

Exemple

Description

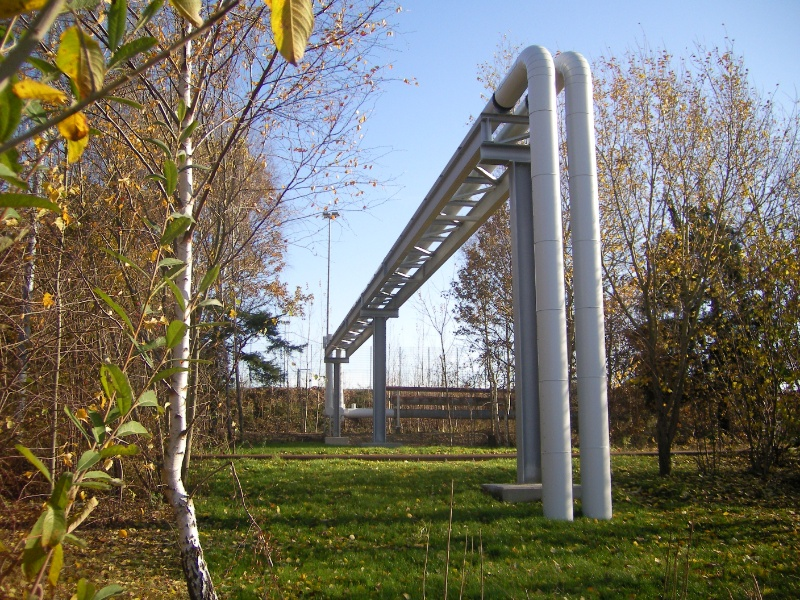

Pont / Pont tubulaire

Les ponts servent à franchir des obstacles (voies ferrées, routes, fleuves, etc.) et sont considérés comme des éléments de construction.
