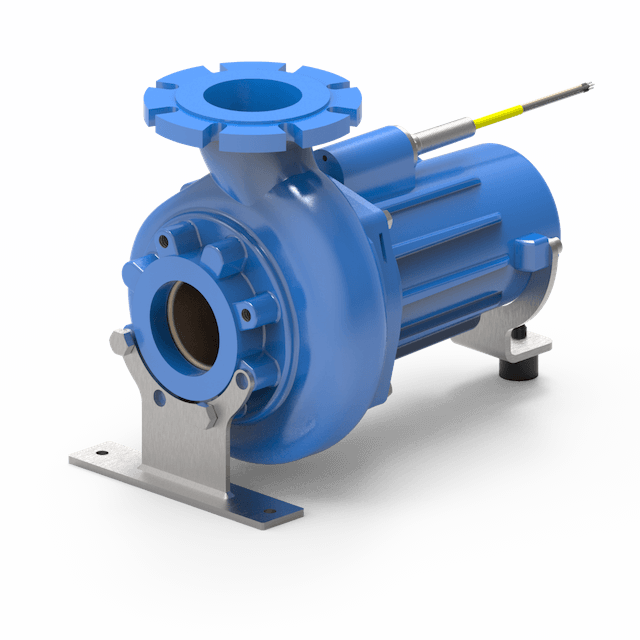

Pompe

Les pompes sont des dispositifs permettant de créer des différences de pression au sein des liquides afin de les mettre en mouvement. Dans le domaine des eaux usées, il existe différents types de pompes pour eaux usées, eaux chargées et matières fécales, de tailles, de capacités et de puissances variables, qui permettent d’acheminer les eaux usées à travers le réseau en direction des stations d’épuration. (Sources : Spektrum, SST AG)

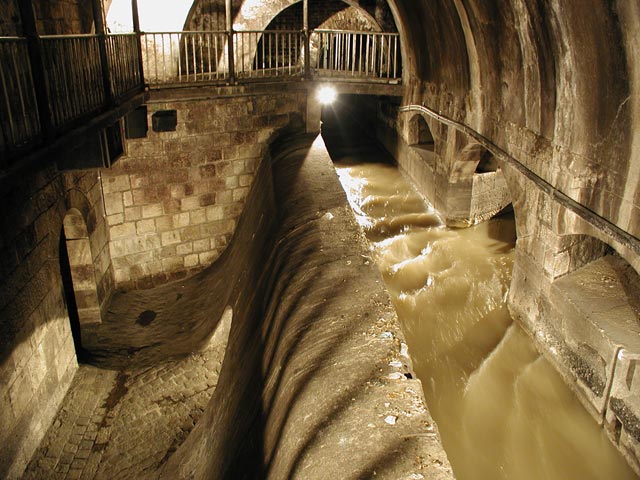

Déversoir (déversoir latéral / Leaping weir)

Un déversoir est un élément intégré dans des ouvrages de décharge et des canalisations, permettant de diriger les eaux usées dans différentes directions. Cela signifie qu’un débit maximal est acheminé vers la station d’épuration (ou une autre installation de traitement), tandis que les volumes d’eau excédentaires (par exemple en cas de fortes précipitations) sont évacués, via un seuil ou un déversoir, vers un exutoire, c’est‑à‑dire un cours d’eau.

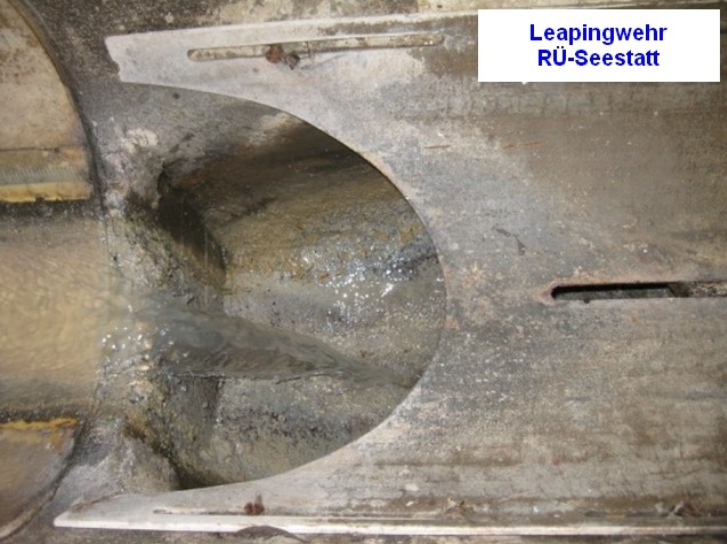

Un déversoir latéral est un déversoir dans lequel un seuil est aménagé parallèlement à la direction de l’écoulement. Un déversoir avec ouverture de fond est un déversoir comportant un orifice de fond : en régime normal, l’eau s’écoule vers la station d’épuration, tandis qu’en cas de surcharge, le surplus d’eau s’écoule directement vers l’aval. (Sources : VSA, documents internes SEW)

* Les ouvrages de décharge servent à soulager le réseau d’assainissement en cas d’événements pluvieux, soit par un stockage temporaire, soit par une évacuation directe des eaux usées vers le milieu récepteur. Des exemples typiques sont les bassins de déversement d’orage (Assembly AssetType 202) et les canalisations de stockage (Line AssetType 220). (Source : Kanal‑Netz GmbH)

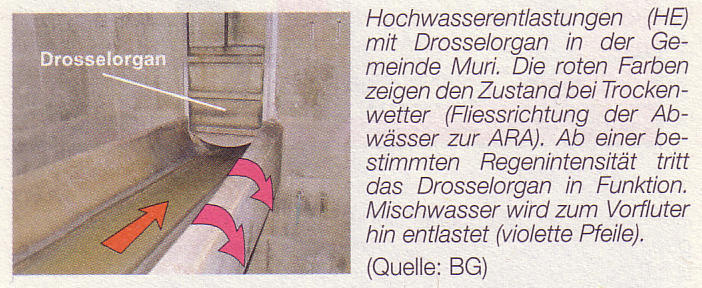

Limiteur débit / organe de régulation

Régulateur de débit, vanne de régulation, régulateur à flotteur…

L’organe de régulation est un dispositif permettant de limiter ou de réduire le débit des eaux. Parmi les variantes possibles figurent notamment la vanne de régulation ou une conduite de régulation, c’est‑à‑dire une conduite à section réduite. L’organe de régulation est généralement utilisé en combinaison avec un déversoir. (Source : VSA)

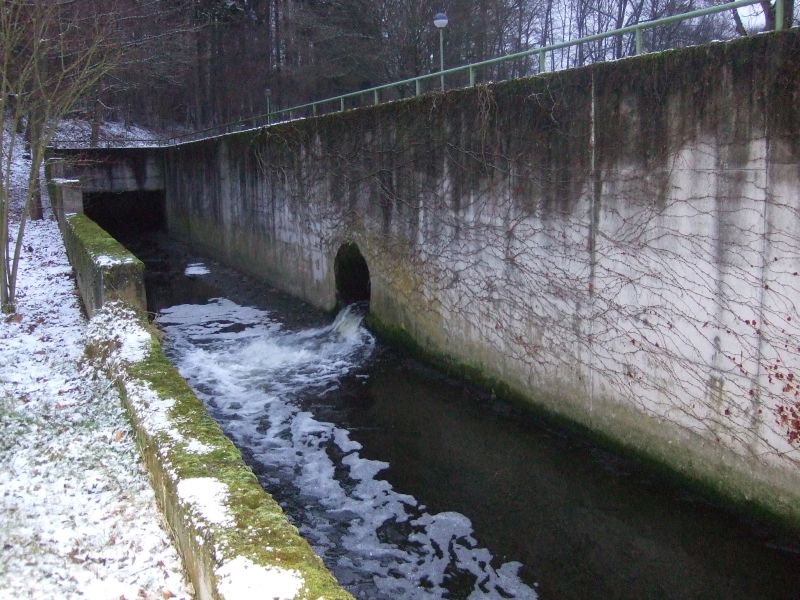

Exutoire comme nœud du réseau hydraulique

Un exutoire est un cours d’eau de surface dans lequel des eaux usées traitées ou des volumes excédentaires provenant de déversoirs sont rejetés, sous réserve d’une autorisation légale. Il existe des exutoires naturels, tels que les lacs ou les rivières, ainsi que des exutoires artificiels, tels que les canaux ou les bassins. On distingue en outre des exutoires principaux et secondaires, ces derniers constituant une solution de secours lorsque les exutoires principaux sont saturés. (Source : Uhrig Bau, WasserWissen)

Il ne s’agit pas d’un élément physique, mais du point de transition entre le réseau de canalisations et le milieu récepteur.

Cet AssetType peut également être utilisé comme nœud terminal, à l’endroit où la responsabilité du réseau s’arrête et où les eaux pluviales sont transférées vers un autre réseau.

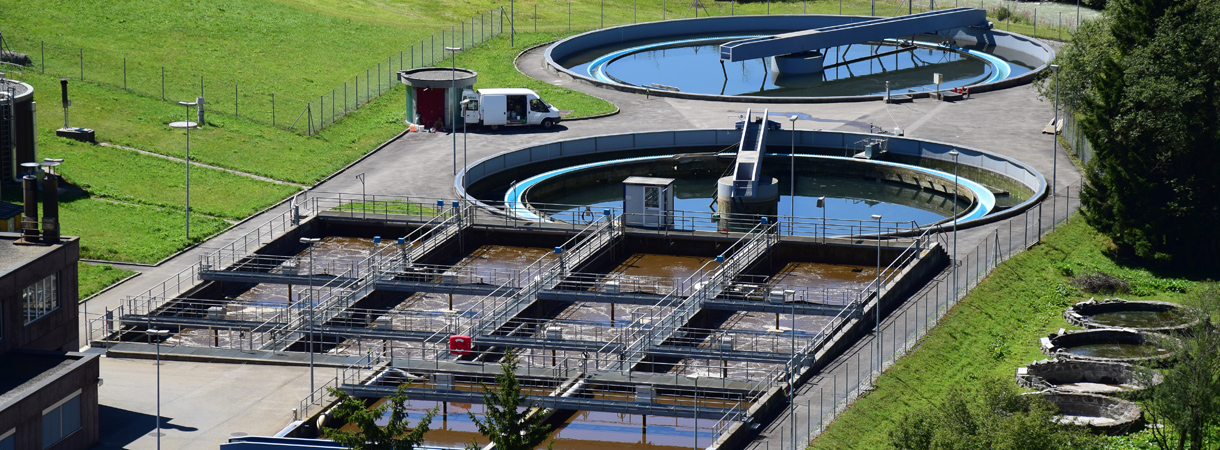

Station d’épuration, installation de traitement des eaux usées (STEP), petite station d’épuration (micro‑STEP) comme nœud du réseau hydraulique

Cet AssetType est défini comme point de raccordement entre le réseau de canalisations et une station d’épuration. Il ne s’agit pas d’un élément physique, mais du point d’entrée dans la station d’épuration.

Cet AssetType peut également être utilisé comme nœud terminal, à l’endroit où la responsabilité du réseau prend fin et où les eaux usées sont transférées vers un autre réseau.

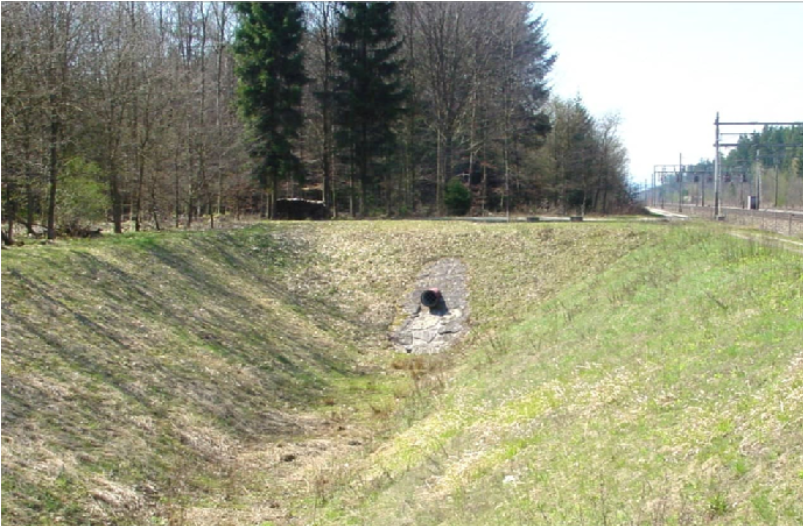

Installation d’infiltration en tant que nœud du réseau hydraulique

Cet AssetType sert de point de transfert entre le réseau de canalisations et une installation d’infiltration. Il ne s’agit pas d’un composant physique.
