Conduite située dans une chambre/un ouvrage

À l’aide des lignes internes (InternalLine), le tracé du fil d’eau à l’intérieur de la chambre/ouvrage peut être représenté de manière détaillée. Cela peut notamment être pertinent pour les modélisations hydrauliques. Il est toutefois recommandé d’utiliser des connexions nœud‑nœud.

Si une cunette (Rinne) ou un banquette (Bankett) doit être modélisé comme objet non spatial, l’utilisation de l’InternalLine est nécessaire.

Cas particulier : conduite d’infiltration

Conduite d’infiltration dans une chambre ou un ouvrage. Peut également être utilisée pour des lignes internes dans l’ouvrage qui sont hydrauliquement pertinentes.

Ligne de connexion virtuelle interne

Les lignes internes sont des conduites d’eaux usées internes à l’intérieur des chambres et des ouvrages, utilisées à des fins de connexion topologique dans l’ouvrage.

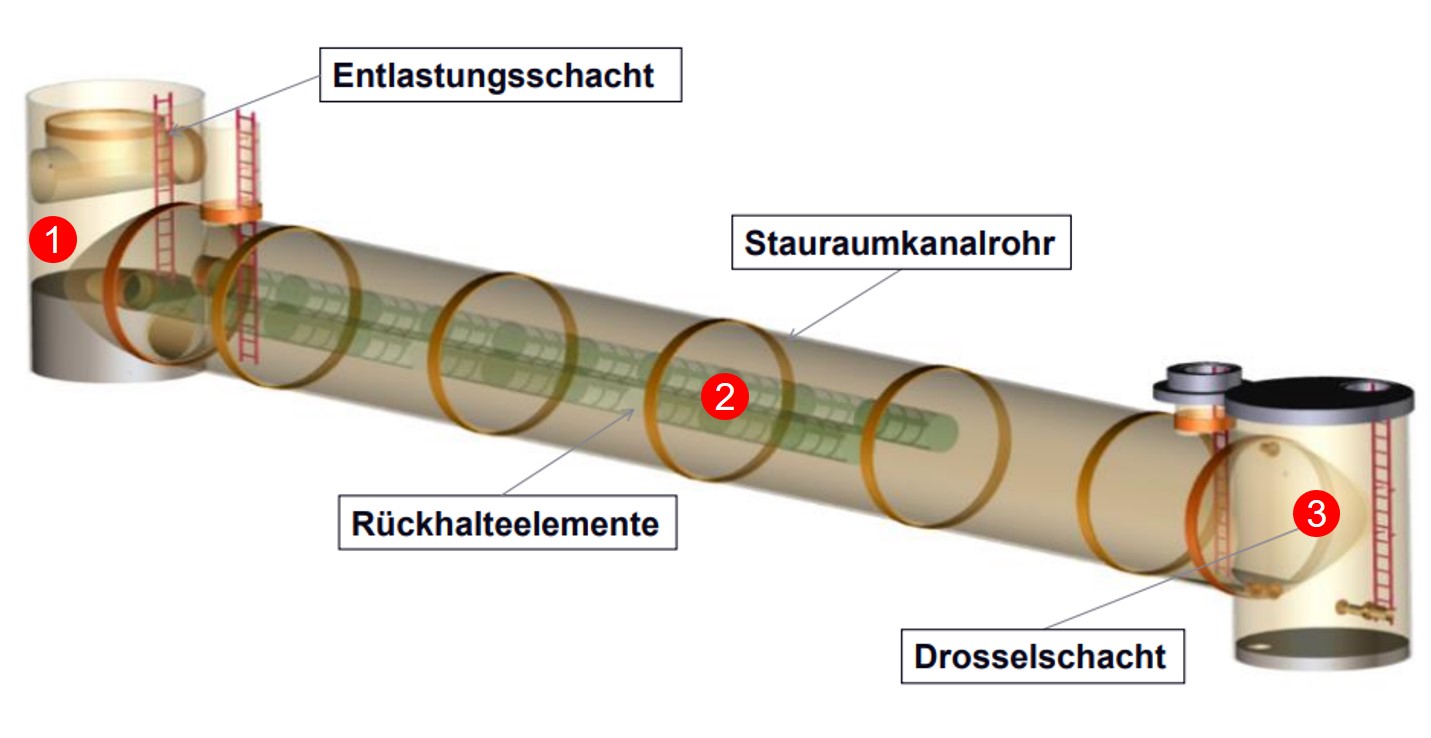

Canalisation de stockage

Les canalisations de stockage sont des conduites spécifiques permettant la rétention de volume. En cas de fortes précipitations, elles peuvent stocker temporairement une partie des eaux et les restituer ultérieurement de manière régulée. Les canalisations de stockage sont ainsi également appelées canalisations de rétention des eaux pluviales et constituent un ouvrage de décharge. (Sources : Uhrig, Wikipedia)

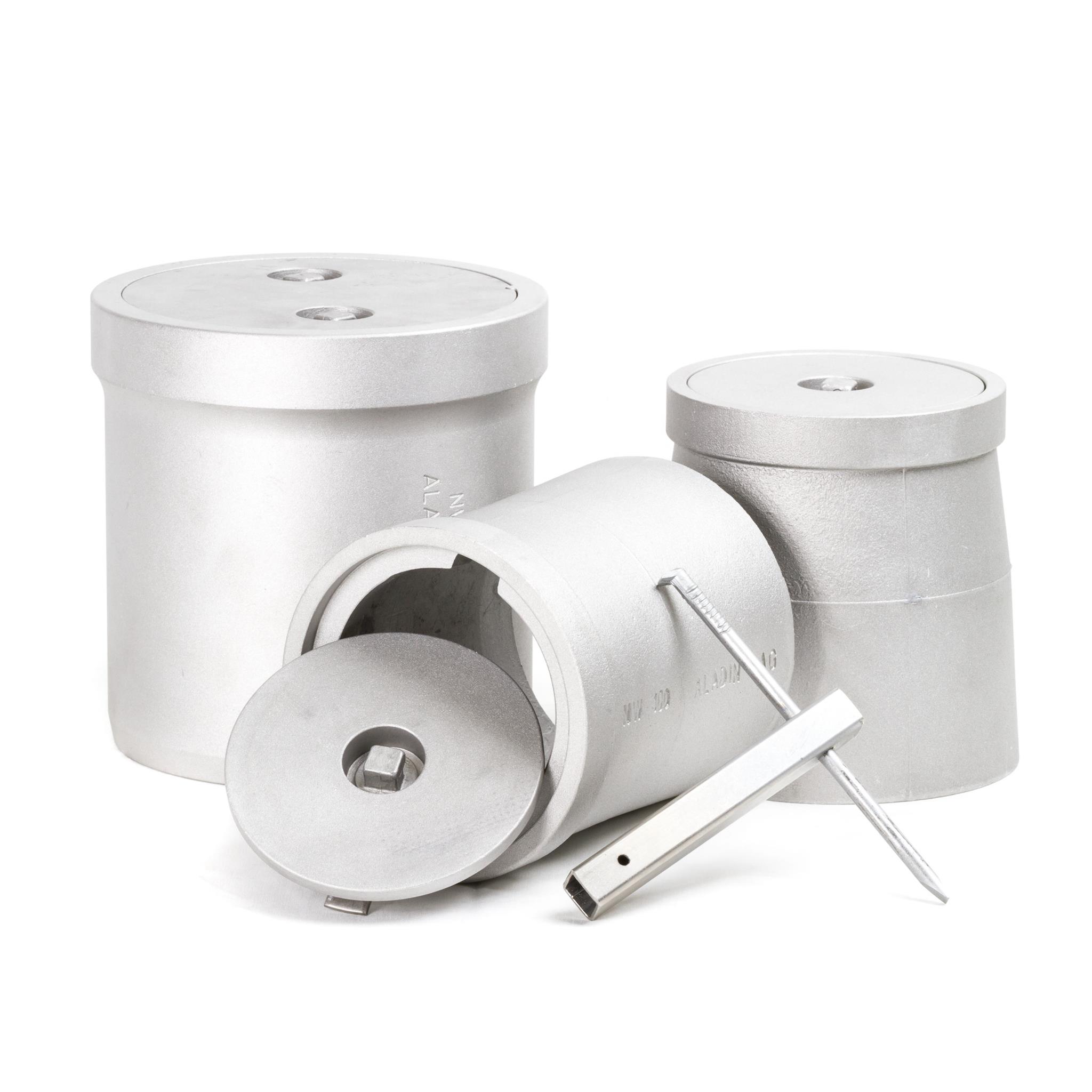

Embout de rinçage

Contrairement à une chambre de rinçage, il ne s’agit pas d’une chambre – sans importance hydraulique. Par exemple, dans le cas des conduites d’infiltration autour des bâtiments, il s’agit de conduites remontant jusqu’au terrain avec un petit couvercle. Peut également être installé sur une canalisation.
