Déversoir (déversoir à vanne / déversoir à saut)

Un déversoir est un élément de construction utilisé dans les ouvrages de décharge* et les canaux pour évacuer les eaux usées dans différentes directions. Cela signifie qu'une quantité maximale d'eau continue à s'écouler vers la station d'épuration (ou une autre installation de traitement des eaux usées) et que toute quantité d'eau supplémentaire (par exemple en cas de fortes pluies) est évacuée vers un exutoire, c'est-à-dire un cours d'eau, via un seuil/un déversoir.

Un déversoir à battement est un déversoir dans lequel un seuil est construit parallèlement au sens d'écoulement. Un déversoir à saut est un trop-plein dans lequel une ouverture est prévue dans le sol

Cet objet est enregistré comme objet ponctuel (Device>Overflow) afin de garantir la liaison topologique pour les calculs hydrauliques. Avec ce AssetType comme StationEquipmentLine, la position, la longueur et l'orientation exactes peuvent également être enregistrées comme objet linéaire.

Éléments linéaires dans la cuve ou l'ouvrage qui ne sont pas pertinents sur le plan hydraulique ou qui ne sont pas pris en compte dans le calcul hydraulique (parcours ou banquette, rigole, échangeur thermique).

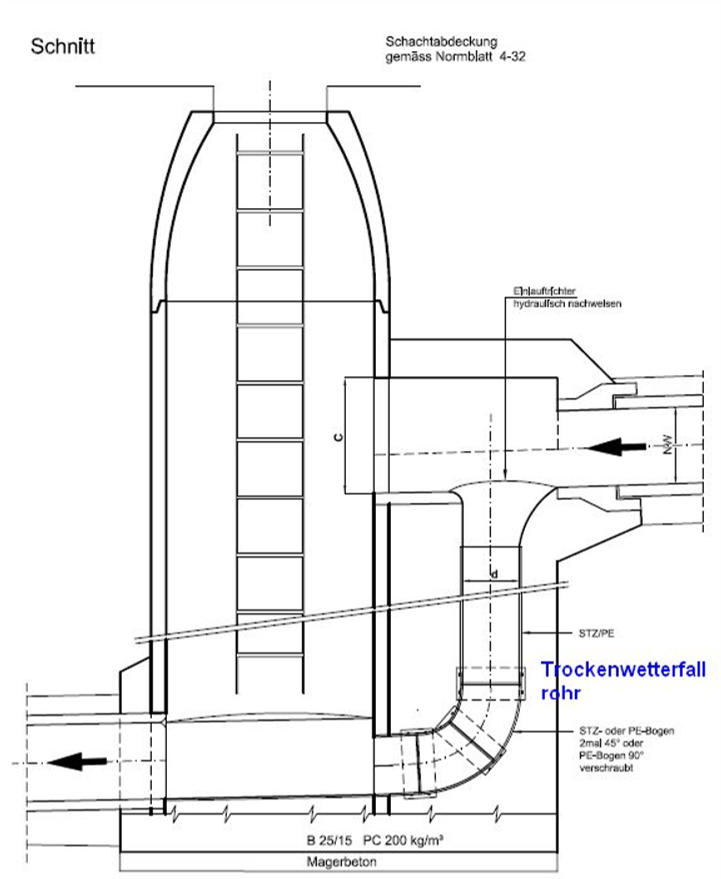

Tuyau de descente pour temps sec, col de cygne

Tuyau de descente dans un puits de chute, pour évacuer l'eau par temps sec et en cas de faibles précipitations (source : VSA)

Tuyau vertical, à l'embouchure du canal dans un puits. Grâce à ce tuyau, l'eau peut être évacuée plus facilement et de manière plus contrôlée par temps sec.

Même s'il est affecté au puits en termes de contenu, il est considéré hydrauliquement comme un élément du canal/de la conduite. Son niveau supérieur est défini comme hauteur d'entrée dans le puits pour une analyse hydraulique correcte.

Ce type d'élément permet de saisir la géométrie linéaire verticale du tuyau de descente pour une visualisation en 3D. Pour un calcul hydraulique, la saisie de la géométrie n'est pas obligatoire et le tuyau de descente peut alors être saisi comme un objet non spatial « DownpipeEdge ».

Goulotte de temps sec

Rétrécissement structurel de la section transversale du canal afin d'augmenter la vitesse d'écoulement pour les précipitations par temps sec (source : VSA)
