Fonctionnement du GAZ

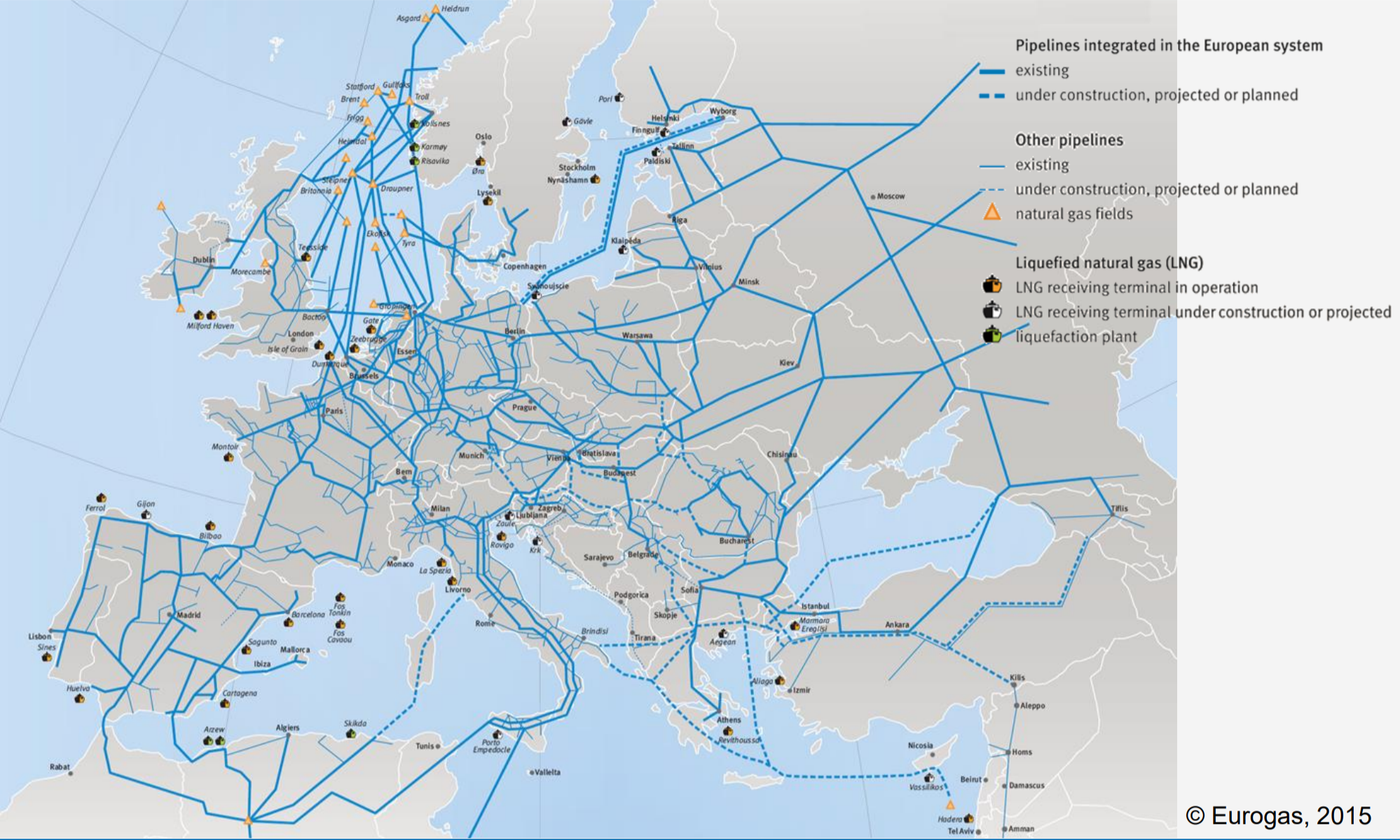

Les gazoducs en Europe
Le réseau de gaz est organisé de manière hiérarchique et va des sources de gaz ou des producteurs au consommateur final en passant par différents niveaux de pression.
Dans le gaz, il existe deux contrôleurs de sous-réseau qui influencent activement la pression :
Appareil (Device) |
Configuration du point de raccordement |
Régulateur |
High in >> Low out |
Compresseur |
Low in >> High out |
Il est ainsi possible de représenter l'ensemble du fonctionnement, de la source/du site de production jusqu'au consommateur final. Les conduites de transport à haute pression (pression allant jusqu'à 200 bars, par exemple Nord Stream) servent au transport sur de longues distances. Ce faisant, la pression est toujours réduite (pertes par frottement dues à la rugosité des parois, aux pièces moulées et aux changements de direction). Ensuite, le gaz est distribué de plus en plus finement (réduction de la pression) jusqu'à ce qu'il arrive chez le consommateur final.
Différentes plages de valeurs s'appliquent aux désignations de pression (spécifiques à chaque pays). C'est pourquoi le modèle en a tenu compte et n'a utilisé que la fonction de la conduite.
Différences spécifiques aux pays :
Pays |
Basse pression |
Moyenne pression |
Haute pression |
Source |
Allemagne |
<= 100 mbar <= 0.1 bar |
> 100 mbar jusqu'à <= 1 bar 0.1 à 1 bar |
> 1 à 100 bar |
§ 3 Nr. 16 EnWG |
Suisse |
< 1 bar |
1 à 5 bar |
> 5 bar |
Directive ERI Loi sur les installations de transport par conduites, RS 746.1 |
Autriche |
|
|
|
|
