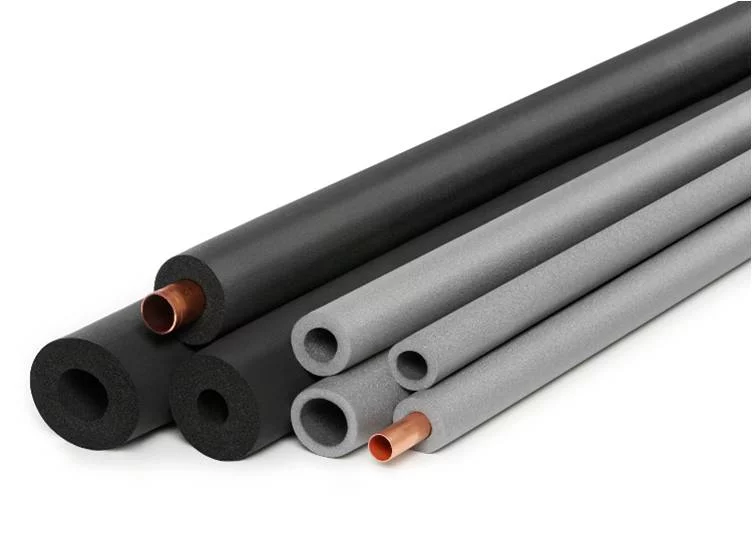

Isolation

Isolation thermique des conduites et des éléments de conduite.

•Pour les composants qui ne sont pas livrés avec leur isolation et pour lesquels celle-ci est installée ultérieurement (par exemple dans les stations).

•Pour remplacer localement une isolation endommagée. Dans ce cas, seule une partie de l’isolation existante est retirée puis reconstituée.

Pour les pièces spéciales ou les installations ponctuelles (objets ponctuels), le type d’actif ThermalIsolationElement est disponible.

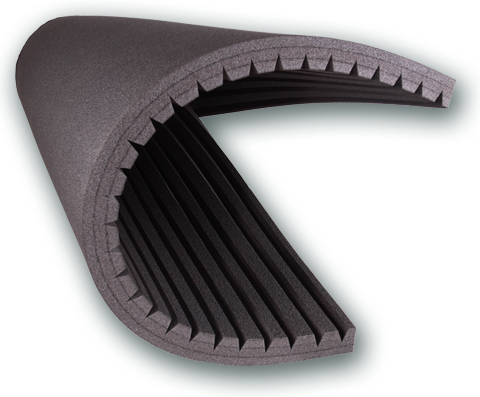

Coussin de dilatation, matelas de dilatation, rembourrage de dilatation

Afin d’éviter des dilatations longitudinales inadmissibles, des coussins de dilatation présentant une élasticité suffisante doivent être installés au niveau des branches d'allongement. La longueur et l’épaisseur des coussins de dilatation sont déterminées sur la base du calcul statique. Les réductions doivent également être enveloppées de coussins de dilatation dans les zones de dilatation.

Le type d’actif linéaire constitue l’élément de référence pour la gestion des attributs. L’emprise surfacique des coussins de dilatation est gérée au moyen de StructureBoundary ExpansionPadBoundary.
