Dans le domaine de l'alimentation électrique, les lignes sont divisées en conducteurs aériens et câbles enterrés.
Dans le domaine électrique, les structures classiques de type descendant (top-down) de la production vers le consommateur sont représentées. Une catégorisation n'a lieu qu'au niveau des tensions. Uniquement dans le domaine de la basse tension, une subdivision supplémentaire est introduite par la fonction. Les niveaux de tension / niveaux de réseau ont été introduits comme structure de classification et en analogie avec le schéma suivant.

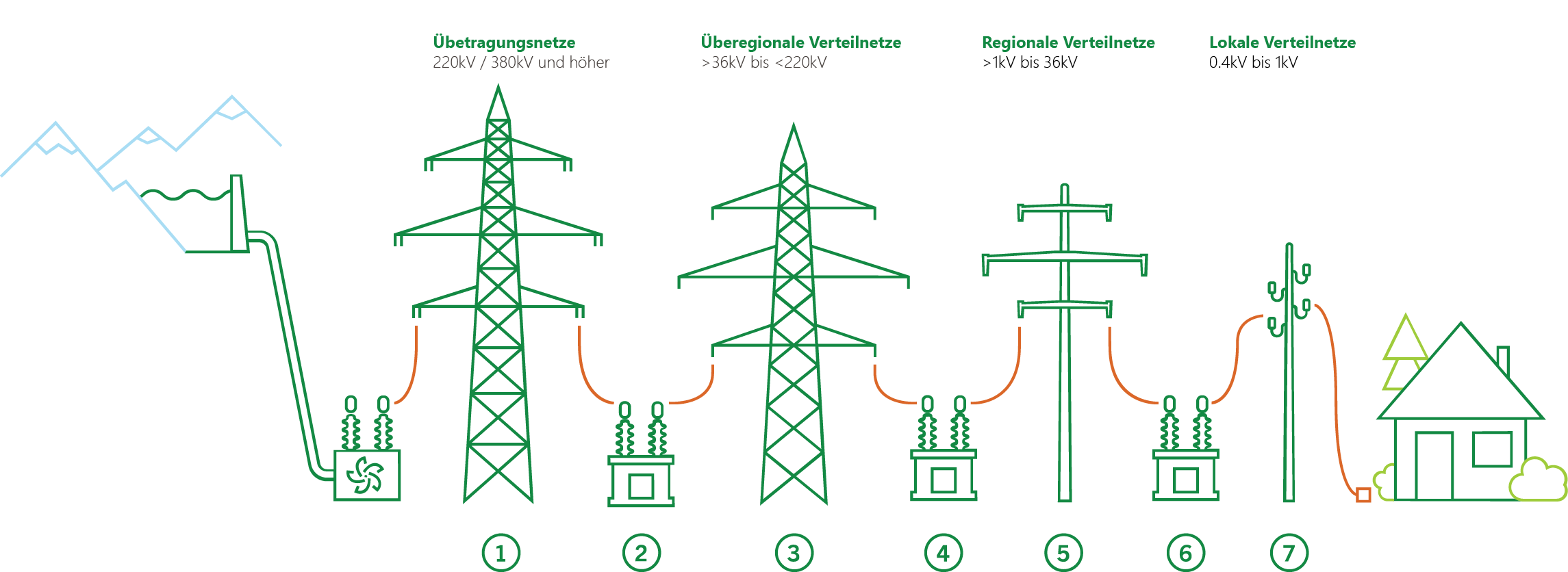

Niveaux de réseau (source: Swissgrid)
En plus des niveaux de tension, les différents câbles sont divisés en trois catégories:
•Câbles sous-terrains (erdverlegte Kabel)
oAppelés "cable" (EHVCable, HVCable, MVCable, LVCable, LightingCable, DCCable)
•Câbles aériens
o'OverheadLine' (EHVOverheadLine, HVOverheadLine, MVOverheadLine, LVOverheadLine, LightingOverheadLine, DCOverheadLine)
•Intérieur des installations
Un conducteur aérien sert au transport de l'électricité via une ligne aérienne. Il s'agit de la variante la plus économique pour transporter l'électricité d'un point A à un point B. En règle générale, les câbles conducteurs sont en cuivre ou en aluminium. Les coûts et le poids spécifique sont plus faibles pour l'aluminium, mais la conductivité est moins bonne que celle du cuivre. Les conducteurs ne possèdent pas de gaine isolante. Pour cette raison, des distances de sécurité sont impérativement nécessaires (courts-circuits).
Les câbles enterrés ou installés dans des bâtiments sont toujours isolés:
Câbles à haute tension |
Pour les tensions à partir de 30 kV, les phases sont généralement séparées en tant que câbles conducteurs individuels |
|
Câbles de moyenne tension |
Sont utilisés à la fois en phases séparées et en trois phases. |
|

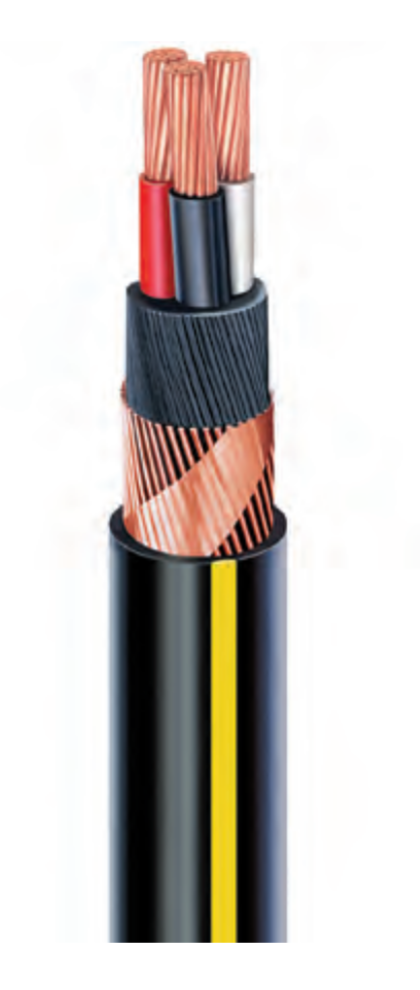

Câble basse tension |
Sont en général construits à trois phases, mais il y a aussi des implémentations avec une seule phase. |
|
